Riferimento: 323313

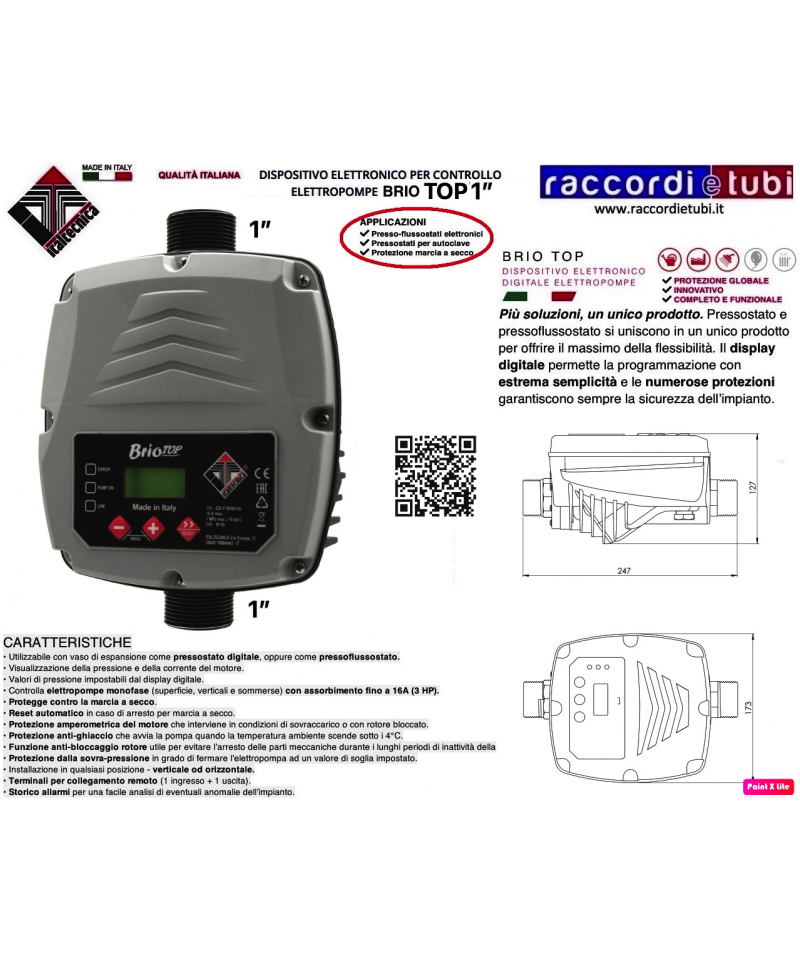

DISPOSITIVO DIGITALE PER IL CONTROLLO DI ELETTROPOMPE. AVVIA ED ARRESTA LA POMPA AUTOMATICAMENTE. CONFIGURABILE COME PRESSOSTATO DIGITALE DA IMPIEGARE CON UN VASO DI ESPANSIONE OPPURE COME CONTROLLORE DI PRESSIONE E FLUSSO. PROTEGGE LA POMPA DA ANOMALIE NELL’IMPIANTO (MANCANZA ACQUA, FORMAZIONE DI GHIACCIO, SOVRACCARICO DI CORRENTE, PRESSIONE ECCESSIVA, BLOCCAGGIO ROTORE, AVVIAMENTI CONTINUI).
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
DISPOSITIVO DIGITALE PER IL CONTROLLO DI ELETTROPOMPE. AVVIA ED ARRESTA LA POMPA AUTOMATICAMENTE. CONFIGURABILE COME PRESSOSTATO DIGITALE DA IMPIEGARE CON UN VASO DI ESPANSIONE OPPURE COME CONTROLLORE DI PRESSIONE E FLUSSO. PROTEGGE LA POMPA DA ANOMALIE NELL’IMPIANTO (MANCANZA ACQUA, FORMAZIONE DI GHIACCIO, SOVRACCARICO DI CORRENTE, PRESSIONE ECCESSIVA, BLOCCAGGIO ROTORE, AVVIAMENTI CONTINUI).
Per impianti di riscaldamento, elemento sensibile con membrana in acciaio inossidabile saldato a laser. Temperatura massima fluido controllato 120°C. DM 174/2004
Descrizione
REGOLATORE DI LIVELLO PER ACQUE REFLUE
SENZA MERCURIO
Regolatore di livello sommerso (brevettato).
Stagno fino a 100 m di profondità, insensibile all’umidità ed alla condensa.
Costruito con contatti elettrici di nuova concezione costituiti da:
• Commutatore 10 A 250 V a contatti autopulenti ad ogni manovra ed elevata distanza di apertura.
IMPIEGO
Regolazione di acque industriali particolarmente turbolente con residui di agglomerati in sospensione, oacque reflue.
Il regolatore di livello tipo MERCURY/MC è costituito da:
• Corpo esterno in Polietilene pressosoffiato in un unico pezzo.
• Peso interno per lo spostamento del baricentro verso l’ingresso del cavo e per la determinazione del punto di rotazione.
• Commutatore di comando elettrico 10A 250V c. a. a contatti autopulenti con elevata distanza di apertura.
All’interno del regolatore viene effettuata un’iniezione di poliuretano a cellule chiuse e non igroscopiche.
Tale iniezione elimina ogni particella d’aria e sigilla il tutto, proteggendo anche il commutatore di comando elettrico.
Per il controllo e la regolazione di fluidi e gas non esplosivi. Adatto per impianti di compressione, in caldaie, serbatoi, autoclavi, in impianti di ventilazione, lubrificazione. Elemento sensibile in AISI 304L.
Differenziale regolabile 0,6 ÷ 3.
DM 174/2004
Per ulteriori info vedi il PDF allegato
MPS1 Pressostato filetto femmina girevole diametro 1/4
Descrizione Pressostato meccanico per il controllo di elettropompe, abbinato ad un vaso d’espansione consente il funzionamento automatico dell’impianto autoclave. L’elevata capacità di comando 12 A 220V a.c. è garantita dai contatti elettrici in AgCd012/Cu. Taratura di fabbrica 1,4 / 2,8 Bar , regolabile mediante l’apposita vite di regolazione, campo di lavoro 1,4 /4,6 Bar - Attacco femmina 1/4"
Pressostato Alco per Elettropompe pressione massima di regolazione 8 Bar
Differenziale regolabile da 0,5 a 5 Bar
Caratteristiche particolari
una volta regolata la pressione massima esmpio 4 bar dopo si imposta il differenziale esempio 0,5 bar
quindi avremo l'elettropompa che chiude a 4 bar e riparte a 3,5 bar.
Conclusione:a differenza di altri pressostati una volata impostati i parametri il pressostato le mantiene inalterati nel tempo
Per il comando diretto dell’elettropompa, comandi elettrici normalmente chiusi in lega di ottone con riporto Ag-Ni, membrana in NBR bianca con inserto in PA. Adatto per acqua
Pressoflussostato elettronico per elettropompa conforme alla normativa RoHs.
Pressione di partenza: 1,5 bar
Pressione massima: 10 bar
Connettore: 1”
Temperatura di esercizio: 0-60°C
Grado di protezione IP65
Tensione: 230 ± 10 %
Max Intensità: 10 A
Applicazione
• Comanda l’avviamento e l’arresto di una elettropompa
quando si apre o si chiude, rispettivamente,
un rubinetto
• Arresta automaticamente l’elettropompa per evitare
danni causati dal funzionamento a secco
• Protegge dagli effetti del colpo d’ariete
Caratteristiche
• Controlla automaticamente l'avvio dell'elettropompa in seguito alla diminuzione di pressione (apertura rubinetti) e il suo arresto quando si interrompe il flusso del liquido alla massima pressione (chiusura rubinetti).
• Sostituisce totalmente il sistema tradizionale composto da pressostato e vaso di espansione.
• Incorpora un piccolo vaso di espansione da 0,4 It che previene continui start e stop dell'elettropompa in caso di perdite dell'impianto o piccole richieste di acqua.
• Membrana del vaso di espansione in BUTILE intercambiabile.
• Pressione di pre-carica del vaso di espansione regolabile (valore di fabbrica 1,5 bar).
• Lettura della pressione dell'impianto tramite LED.
• Protegge contro la marcia a secco e da colpi d'ariete.
• Pressione di intervento regolabile da 1 a 4 Bar con intervalli di 0,5 Bar.
• Installazione in qualsiasi posizione - verticale o orizzontale
• Reset automatico fino a 10 tentativi.
• Protezione antiblocaggio 24h.
• Valvola ispezionabile.
• Perdite di carico: 1,2 bar a 150 Lt/min.
Regolatore di pressione elettronico - è un’unità elettronica per pompe monofase con potenza fino a 2,2kW (1~115 230V) con un innovativo sistema di riduzione/regolazione della pressione per mantenere una pressione in uscita cos- tante.
Oltre alle caratteristiche tipiche dei tradizionali inverter elettronici per pompe offre: valvola di non ritorno integra- ta, sensore di flusso, membrana di accumulo, manometro, indicatori luminosi, protezione contro il funzionamento a secco, sistema di ripristino automatico (ART), ... Permette di stabilizzare e regolare la pressione in uscita, evitando sovraccarichi e colpi d’ariete e migliorando il comfort e la durata dell’installazione.
CARATTERISTICHE FUNZIONALI
- Relè di potenza per gestire pompe fino 2,2 kW (3HP).
- Alimentazione elettrica 110-230 Vac - multitensione.
- Regolazione manuale della pressione in uscita con strumento di regolazione incluso.
- Indicatore pressione in uscita.
- Impostazione automatica della pressione di partenza legata alla pressione di uscita.
- Manometro integrato (bar e psi).
- Sistema di protezione che arresta la pompa in caso di mancanza d’acqua.
- Funzione APR (Rutina anti-blocco periodica). Dopo 3 giorni senza avviare la pompa, il di positivo provoca un avvio di 10 secondi per evitare il blocco del rotore.
- Funzione ART (Automatic Reset Test). Quando il dispositivo è sconnesso per l’intervento del sistema di protezione per mancanza d’acqua, l’ART prova, con una periodicità program- mata, a connettere il dispositivo fino al ristabilimento del l’alimentazione d’acqua.
- Pannello di controllo:
- Led POWER giallo (Linea)
- Led ON verde (Funzionamento)
- Led FAILURE rosso (Anomalia)
- Pulsante tattile per avviamento manuale.
Membrana di accumulo e valvola anti-ritorno integrata.
- Connessioni alla rete idraulica: G1”, G1
PRESSOFLUSSOSTATO RIARMO AUTOMATICO
Pressoflussostato elettronico per il comando diretto di elettropompe fino a 2HP ed il controllo contro la marcia a secco.
PRESSIONE di PARTENZA REGOLABILE
Montaggio VERTICALE ed ORIZZONTALE con e senza VASO D’ESPANSIONE (opzionale, non compreso)
Filettatura 1” 1/4 per collegamento pompa/impianto - Filettatura 1” per vaso d’espansione opzionale.
HYDROSTART 2HP prevede N° 9 cicli di RIARMO AUTOMATICO dopo un intervento contro la marcia a secco.
LOGICPRESS SET M
APPARECCHIO PER IL CONTROLLO E LA PROTEZIONE DELLA POMPA
Consente di impostare la pressione di ripartenza della pompa.
È dotato di manometro.
Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.
Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco.
È dotato di riarmi automatici in caso di blocco e di funzione antibloccaggio.
Può essere montato su pompe di superficie e su pompe sommerse.
Non necessita di vaso d’espansione, valvola di ritegno, filtro e raccordi.
Non necessita di manutenzione.
SCHEDA TECNICA
| Alimentazione | 230 Vac |
|---|---|
| Frequenza | 50/60 Hz |
| Potenza massima motore | 10A/2HP |
| Attacchi maschio | 1" |
| Pressione di ripartenza regolabile | |
| Protezione marcia a secco | |
| Riarmi automatici | |
| Funzione anti bloccaggio |
LOGICPRESS PLUS
APPARECCHIO PER IL CONTROLLO E LA PROTEZIONE DELLA POMPA
Può essere alimentato sia a 115 Vac che a 230 Vac.
Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.
È dotato di attacchi maschio 1”1/4 per garantire maggiore portata.
Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco.
È dotato di riarmi automatici in caso di blocco e di funzione antibloccaggio.
Non necessita di vaso d’espansione, valvola di ritegno, filtro e raccordi.
Può essere montato su pompe di superficie e su pompe sommerse fino a 3 HP.
Non necessita di manutenzione.
INSTALLAZIONE E AVVIAMENTO
L’apparecchio può essere montato direttamente sulla pompa o tra questa ed il primo utilizzo.
Eseguire i collegamenti elettrici, controllare che la pompa sia correttamente innescata, aprire un utilizzo e dare tensione.
Da adesso in poi l’apparecchio avvia ed arresta la pompa in funzione dell’apertura e chiusura dell’utilizzo.
In caso di mancanza d’acqua l’apparecchio ferma la pompa e la protegge dalla marcia a secco (Led rosso Failure intermittente). In caso di interruzione dell’energia elettrica l’apparecchio si riarma automaticamente al ritorno della stessa.
Leo PS-04 E è un pressostato elettronico con doppia funzione pressoflussostatica e pressostatica, progettato per offrire prestazioni elevate nel controllo delle elettropompe. Si tratta di un dispositivo versatile ed efficiente, conforme alla normativa RoHS, ideale per impianti domestici, agricoli o industriali che richiedono un controllo preciso e affidabile della pressione e del flusso dell'acqua.
Leo PS-04 E è in grado di gestire una pressione massima di 8 bar ed è dotato di connettore da G1”, standard per molte applicazioni idrauliche. Il suo funzionamento è garantito in un intervallo di temperatura compreso tra 0°C e 60°C, rendendolo adatto a diversi ambienti operativi. Inoltre, grazie al grado di protezione IP65, il dispositivo è protetto contro la polvere e i getti d’acqua, garantendo affidabilità anche in condizioni critiche.
1,6 m cavo con spina SHUKO
45 cm cavo per connessione POMPA
PRESFLO Vario regolatore elettronico variabile di pressione Pedrollo
PRESFLO regolatore elettronico variabile di pressione prodotto da Pedrollo é un dispositivo elettronico per l'avviamento (all'apertura del rubinetto) e l'arresto (alla chiusura del rubinetto) di elettropompe autoclavi monofase che serve a sostituire i classici sistemi a pressostato e vaso d'espansione.
Caratteristica principale di Presflo Vario é quella di poter variare la pressione di intervento della pompa da 0.8 a 2.4 bar con molta facilità agendo sul pomello posizionato nella sua parte posteriore, quindi girando a destra o sinistra il pomello nero del fondo si avrà la modifica della pressione di marcia visualizzata sul manonometro installato sul lato sinistro.
Tra le caratteristiche più importanti spicca quella di salvaguardare il motore della pompa da marcia a secco e avviamenti ripetuti dovuti a perdite nell'impianto idrico.
Presflo Vario é dotato di alcune particolarità che lo fanno distinguere da altri prodotti cha ad una prima vista possono sembrare simili:
Scheda elettronica tropicalizzata con grado di impermeabilità IP65 anti condensa e protetta da urti con un ulteriore carter di protezione.
Valvola di non ritorno smontabile ed ispezionabile
Giunto a 3 pezzi integrato per una più facile installazione
Nel caso di mancanza d'acqua Presflo Vario provvederrà automaticamente ad intervalli prestabiliti al riavvio della pompa segnalando l'anomalia tramite il pannello di controllo.
L'installazione può avvenire sia in orizzontale che in verticale
In dotazione viene fornito un esaustivo manuale di installazione comprendente tutte le caratteristiche tecniche e le norme di utilizzo.
Dati Tecnici:
Tensione 230 Volt
Grado di protezione IP65
Pressione di marcia 0.8 - 2.4 bar (12-35 psi)
Portata di arresto 2 litri/min.
Connessioni 1"
Pressione massima di lavoro 10 bar (45 psi)
Pressione di scoppio 40 bar
Temperatura massima del liquido 55°C

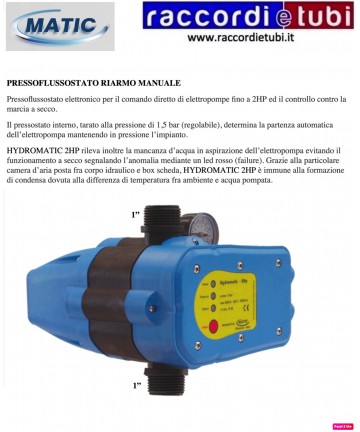

Pressoflussostato elettronico per il comando diretto di elettropompe ed il controllo contro la marcia a secco.
L’apparecchio esegue n° 9 cicli di riarmo automatico in caso di intervento per marcia a secco. L’ultimo ciclo di riarmo previsto è ogni 24 H.
Grazie al sensore interno “RE-START 2HP” fornisce un flusso costante all’utilizzo evitando l’andamento altalenante della pressione. Il pressostato interno, tarato alla pressione di 1,5 bar (regolabile), determina la partenza automatica dell’elettropompa mantenendo in pressione l’impianto.
“RE-START 2HP” rileva inoltre la mancanza d’acqua in aspirazione dell’elettropompa evitando il funzionamento a secco segnalando l’anomalia mediante un led rosso (failure). Grazie alla particolare camera d’aria posta fra corpo idraulico e box scheda, “RE-START 2HP” è immune alla formazione di condensa dovuta alla differenza di temperatura fra ambiente e acqua pompata.
Per impianti di riscaldamento, elemento sensibile con membrana in acciaio inossidabile saldato a laser. Temperatura massima fluido controllato 120°C. DM 174/2004
