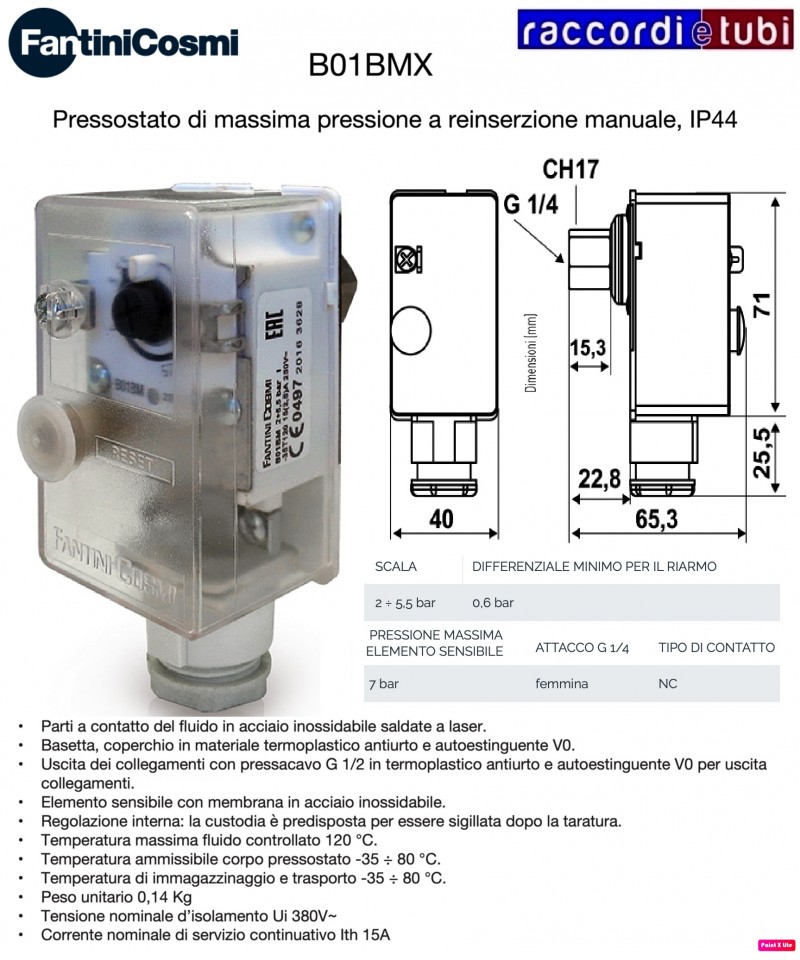

PRESSOSTATO DI SICUREZZA RIARMO MANUALE B01BMX Fantini & Cosmi

ARCHIMEDE

REGOLATORE DI LIVELLO PER ACQUE REFLUE

Regolatore Sospeso ad azionamento VERTICALE

Tensione D’esercizio Max: 50 V

Carico Resistivo Max: 0,5 A 10W 10 VA

IP:68

Temperatura Acqua Max:55°C

Pressione Max:10 Bar

Contatto Elettrico: SPST com + N.O.

Differenziale MAx : 2 cm +

Pressoflussostato elettronico per elettropompa conforme alla normativa RoHs.

Pressione di partenza: 1,5 bar

Pressione massima: 10 bar

Connettore: 1”

Temperatura di esercizio: 0-60°C

Grado di protezione IP65

Tensione: 230 ± 10 %

Max Intensità: 10 A

Applicazione

• Comanda l’avviamento e l’arresto di una elettropompa

quando si apre o si chiude, rispettivamente,

un rubinetto

• Arresta automaticamente l’elettropompa per evitare

danni causati dal funzionamento a secco

• Protegge dagli effetti del colpo d’ariete

Per impianti di riscaldamento, elemento sensibile con membrana in acciaio inossidabile saldato a laser. Temperatura massima fluido controllato 120°C. DM 174/2004

Pressoflussostato elettronico per il comando diretto di elettropompe ed il controllo contro la marcia a secco.

L’apparecchio esegue n° 9 cicli di riarmo automatico in caso di intervento per marcia a secco. L’ultimo ciclo di riarmo previsto è ogni 24 H.

Grazie al sensore interno “RE-START 2HP” fornisce un flusso costante all’utilizzo evitando l’andamento altalenante della pressione. Il pressostato interno, tarato alla pressione di 1,5 bar (regolabile), determina la partenza automatica dell’elettropompa mantenendo in pressione l’impianto.

“RE-START 2HP” rileva inoltre la mancanza d’acqua in aspirazione dell’elettropompa evitando il funzionamento a secco segnalando l’anomalia mediante un led rosso (failure). Grazie alla particolare camera d’aria posta fra corpo idraulico e box scheda, “RE-START 2HP” è immune alla formazione di condensa dovuta alla differenza di temperatura fra ambiente e acqua pompata.

Il pressoflussostato digitale. Completamente nuovo, combina la semplicità di un pressostato e l'affidabilità di un pressoflussostato. L'ampio display permette la programmazione, con facilità e precisione. Al suo interno il vano dedicato al condensatore lo fanno diventare il partner ideale per l'impianto con pompe sommerse.

Disponibile con connessioni da 1'' e 1''1/4.

Utilizzabile su pompe fino a 3Hp(16A)

CARATTERISTICHE

• Utilizzabile con vaso di espansione come pressostato digitale, oppure come pressoflussostato.
• Vano integrato per posizionare il condensatore della pompa
• Disponibile con connessioni da 1" o 1 1/4''
• Visualizzazione della pressione e della corrente del motore.
• Valori di pressione impostabili dal display digitale.
• Controlla elettropompe monofase (superficie, verticali e sommerse) con assorbimento fino a 16A (3 HP).
• Protegge contro la marcia a secco.
• Reset automatico in caso di arresto per marcia a secco.
• Protezione amperometrica del motore che interviene in condizioni di sovraccarico o con rotore bloccato.
• Protezione anti-ghiaccio che avvia la pompa quando la temperatura ambiente scende sotto i 4°C.
• Funzione anti-bloccaggio rotore utile per evitare l’arresto delle parti meccaniche durante i lunghi periodi di inattività della pompa.
• Protezione dalla sovra-pressione in grado di fermare l’elettropompa ad un valore di soglia impostato.
• Installazione in qualsiasi posizione - verticale od orizzontale.
• Terminali per collegamento remoto.
• Storico allarmi per una facile analisi di eventuali anomalie dell’impianto.

Caratteristiche

• Controlla automaticamente l'avvio dell'elettropompa in seguito alla diminuzione di pressione (apertura rubinetti) e il suo arresto quando si interrompe il flusso del liquido alla massima pressione (chiusura rubinetti).
• Sostituisce totalmente il sistema tradizionale composto da pressostato e vaso di espansione.
• Incorpora un piccolo vaso di espansione da 0,4 It che previene continui start e stop dell'elettropompa in caso di perdite dell'impianto o piccole richieste di acqua.
• Membrana del vaso di espansione in BUTILE intercambiabile.
• Pressione di pre-carica del vaso di espansione regolabile (valore di fabbrica 1,5 bar).
• Lettura della pressione dell'impianto tramite LED.
• Protegge contro la marcia a secco e da colpi d'ariete.
• Pressione di intervento regolabile da 1 a 4 Bar con intervalli di 0,5 Bar.
• Installazione in qualsiasi posizione - verticale o orizzontale
• Reset automatico fino a 10 tentativi.
• Protezione antiblocaggio 24h.
• Valvola ispezionabile.
• Perdite di carico: 1,2 bar a 150 Lt/min.

PRESSOFLUSSOSTATO HYDROMATIC RE-START 2HP MADE IN ITALY

L’apparecchio esegue n° 9 cicli di riarmo automatico in caso di intervento per marcia a secco. L’ultimo ciclo di riarmo previsto è ogni 24 H.

Pressoflussostato elettronico per il comando diretto di elettropompe ed il controllo contro la marcia a secco.

L’apparecchio esegue n° 9 cicli di riarmo automatico in caso di intervento per marcia a secco. L’ultimo ciclo di riarmo previsto è ogni 24 H.

Grazie al sensore interno “RE-START 2HP” fornisce un flusso costante all’utilizzo evitando l’andamento altalenante della pressione. Il pressostato interno, tarato alla pressione di 1,5 bar (regolabile), determina la partenza automatica dell’elettropompa mantenendo in pressione l’impianto.

“RE-START 2HP” rileva inoltre la mancanza d’acqua in aspirazione dell’elettropompa evitando il funzionamento a secco segnalando l’anomalia mediante un led rosso (failure). Grazie alla particolare camera d’aria posta fra corpo idraulico e box scheda, “RE-START 2HP” è immune alla formazione di condensa dovuta alla differenza di temperatura fra ambiente e acqua pompata.

Descrizione

REGOLATORE DI LIVELLO PER ACQUE PULITE

commutatore 20(8) A 250V a.c. omologato 10(8)A 250V a.c.

Regolatore di livello a galleggiante insensibile all’umidità ed alla condensa (brevettato).

Stagno fino a 100 m di profondità con contatti elettrici a microinterruttore / commutatore.

IMPIEGO

Controllo di livello per riempimento e svuotamento di serbatoi o cisterne.

CARATTERISTICHE TECNICHE

• Corpo esterno in polietilene pressosoffiato in un unico pezzo.

• Camera interna in unico pezzo pressosoffiato per la sede del commutatore e della sfera.

• Commutatore a microscatto.

• Sfera in metallo inossidabile.

• Iniezione di poliuretano espanso a cellule chiuse non igroscopiche, che elimina ogni residuo di aria all’interno del corpo del regolatore e sigilla ermeticamente il regolatore stesso.

• Pressione max. di lavoro 10 bar

LOGICPRESS SET M

APPARECCHIO PER IL CONTROLLO E LA PROTEZIONE DELLA POMPA

Consente di impostare la pressione di ripartenza della pompa.

È dotato di manometro.

Avvia ed arresta la pompa in funzione dell’apertura o chiusura degli utilizzi.

Arresta la pompa in caso di mancanza d’acqua e la protegge dalla marcia a secco.

È dotato di riarmi automatici in caso di blocco e di funzione antibloccaggio.

Può essere montato su pompe di superficie e su pompe sommerse.

Non necessita di vaso d’espansione, valvola di ritegno, filtro e raccordi.

Non necessita di manutenzione.

SCHEDA TECNICA

Descrizione

REGOLATORE DI LIVELLO PER ACQUE REFLUE
 SENZA MERCURIO

Regolatore di livello sommerso (brevettato).

Stagno fino a 100 m di profondità, insensibile all’umidità ed alla condensa.
Costruito con contatti elettrici di nuova concezione costituiti da:
• Commutatore 10 A 250 V a contatti autopulenti ad ogni manovra ed elevata distanza di apertura.

IMPIEGO
Regolazione di acque industriali particolarmente turbolente con residui di agglomerati in sospensione, oacque reflue.
Il regolatore di livello tipo MERCURY/MC è costituito da:
• Corpo esterno in Polietilene pressosoffiato in un unico pezzo.
• Peso interno per lo spostamento del baricentro verso l’ingresso del cavo e per la determinazione del punto di rotazione.
• Commutatore di comando elettrico 10A 250V c. a. a contatti autopulenti con elevata distanza di apertura.
All’interno del regolatore viene effettuata un’iniezione di poliuretano a cellule chiuse e non igroscopiche.
Tale iniezione elimina ogni particella d’aria e sigilla il tutto, proteggendo anche il commutatore di comando elettrico.

Caratteristiche tecniche:

• Campo di regolazione all'aumentare della pressione : 0,9 - 5,0
• Differenziale alla min. taratura: 0,9 - 1
• Differenziale alla min. taratura: 1,4 - 1,8
• Taratura di Fabbrica:  1,4 - 2,8

I pressostati sono usati un quasi tutti i sistemi in cui ci sono liquidi in pressione. Svolgono la funzione del controllo automatico dei livelli di energia di pressione agendo sull’alimentazione dell’elettropompa. In pratica accendono e spengono l'elettopompa in funzione della pressione. Sono preventivamente tarati a pressioni standard di chiusura e apertura dei contatti, ma possono essere tarati a pressioni diverse grazie al loro dispositivo di regolazione.

PRESFLO Vario regolatore elettronico variabile di pressione Pedrollo

PRESFLO regolatore elettronico variabile di pressione prodotto da Pedrollo é un dispositivo elettronico per l'avviamento (all'apertura del rubinetto) e l'arresto (alla chiusura del rubinetto) di elettropompe autoclavi monofase che  serve a sostituire i classici sistemi a pressostato e vaso d'espansione.
Caratteristica principale di Presflo Vario  é quella di poter variare la pressione di intervento della pompa da 0.8 a 2.4 bar con molta facilità agendo sul pomello posizionato nella sua  parte posteriore, quindi girando a destra o sinistra il pomello nero del fondo si avrà la modifica della pressione di marcia visualizzata sul manonometro installato sul lato sinistro.
Tra le caratteristiche più importanti spicca quella di salvaguardare il motore della pompa da marcia a secco e avviamenti ripetuti dovuti a perdite nell'impianto idrico.
Presflo Vario é dotato di alcune particolarità che lo fanno distinguere da altri prodotti cha ad una prima vista possono sembrare simili:
Scheda elettronica tropicalizzata con grado di impermeabilità IP65 anti condensa  e protetta da urti con un ulteriore carter di protezione.
Valvola di non ritorno smontabile ed ispezionabile
Giunto a 3 pezzi integrato per una più facile installazione
Nel caso di mancanza d'acqua Presflo Vario provvederrà automaticamente ad intervalli prestabiliti al riavvio della pompa segnalando l'anomalia tramite il pannello di controllo.
L'installazione può avvenire sia in orizzontale che in verticale
In dotazione viene fornito un esaustivo manuale di installazione comprendente tutte le caratteristiche tecniche e le norme di utilizzo.

Dati Tecnici:
Tensione 230 Volt
Grado di protezione IP65
Pressione di marcia 0.8 - 2.4 bar (12-35 psi)
Portata di arresto 2 litri/min.
Connessioni 1"
Pressione massima di lavoro 10 bar (45 psi)
Pressione di scoppio 40 bar
Temperatura massima del liquido 55°C
