Riferimento: 108216

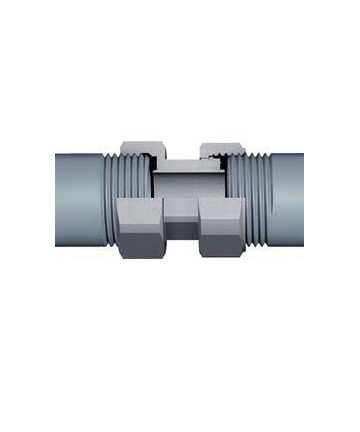

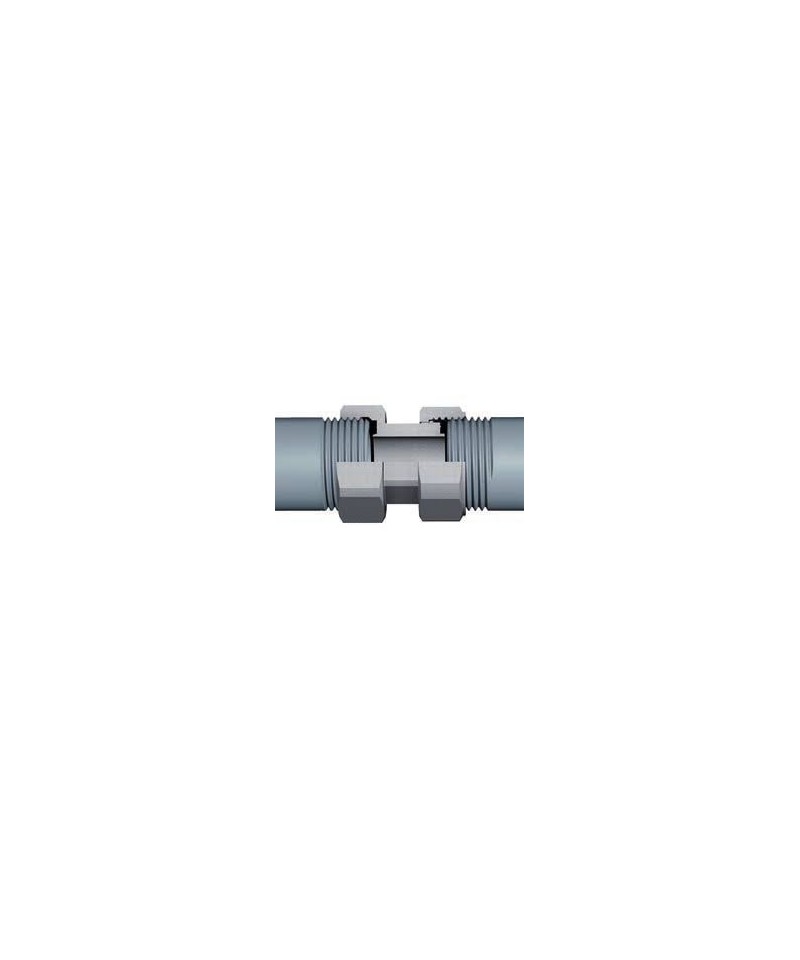

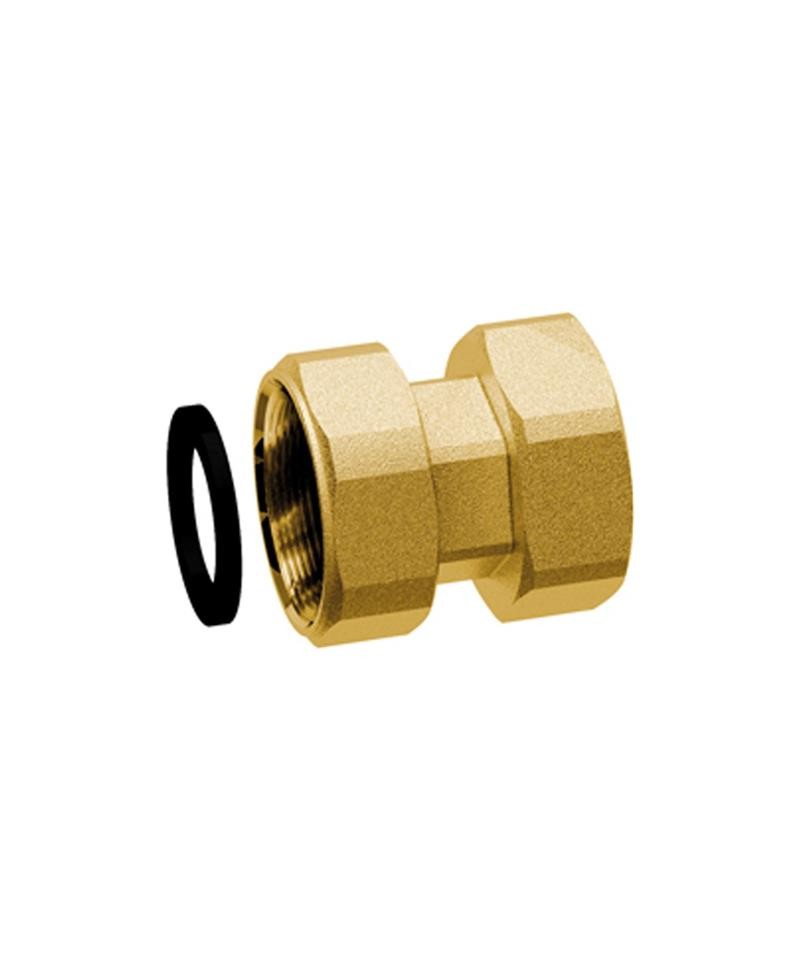

Raccordo di giunzione 2 pezzi in ottone giallo con calotta mobile. • Attacchi: femmina-femmina • Guarnizione piana in EPDM • Ottone stampato CW617N
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Raccordo di giunzione 2 pezzi in ottone giallo con calotta mobile. • Attacchi: femmina-femmina • Guarnizione piana in EPDM • Ottone stampato CW617N
GOMITO IN OTTONE A 90° FF IN OTTONE PESANTE FILETTO CONICO
Collettore componibile cromato.3402 1
• Corpo in Ottone CB753S
• Attacchi intercambiabili per tubo rame, plastica e multistrato
• Attacchi laterali: 3/4”-1”-1”1/4 maschio-femmina
• Interasse derivazioni: 50mm
Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili
Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica
I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.
Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar
I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)
PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE
INFO TECNICHE
Utilizzabili per adduzione acqua calda e fredda
in impianti idrico-sanitari* e di riscaldamento.I
raccordi filettati delle serie 2600 e serie 2700
sono adattabili per ogni tipo di installazione
idraulica, domestica, commerciale, industriale,
agricola per impianti di riscaldamento ed
igenico sanitari* e generalmente con qualsiasi
tipologia di fluido non corrosivo.
Prodotto interamente in italia
PROLUNGA IN OTTONE PESANTE CROMATO MASCHIO FEMMINA
Coperchio per cassetta “TUTTO” con viti di
fissaggio.
• 6140 300 per Art. 7420
• 6140 400 per Art. 7425
• 6140 480 per Art. 7450
• 6140 600 per Art. 7460
RACCORDO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push
KRONOS PUSH
GIUNTO/MASCHIO
I raccordi ad innesto rapido Kronos Push di Effebi (Bovezzo, BS) sono indicati per le riparazioni nei casi di ristrutturazione di impianti civili, nel riscaldamento e negli impianti idrici. Il montaggio è semplice e rapido, solo tre operazioni per un’elevata sicurezza grazie al montaggio diretto del tubo.
Il sistema di tenuta a guarnizioni coniche certificate (in NBR) permette di compensare eventuali sottodimensionamenti del diametro del tubo. Il raccordo ad innesto rapido per tubo ferro è idoneo per utilizzo acqua e gas.
Il sistema di ancoraggio di giunzione è semplice ed immediato, rispetta il D.M. 06-04-2004, n. 174 ed è certificato DVGW GAS e ACS.
Disponibile nelle versioni femmina, maschio e tubo-tubo scorrevole, nelle misure da 3/8 e 2″, il raccordo è progettato e totalmente realizzato in Italia da Effebi Spa.
Caratteristiche dei raccordi Kronos Push:
Valvola manuale a squadra cromata.
• Attacco intercambiabile per tubo rame, plastica e multistrato
• Volantino rinforzato in metallo
• Asta con doppia tenuta, O-ring e premistoppa
• Otturatore a battuta metallica e tenuta con O-ring
• Codolo preguarnito con Loctite® Dri-Seal® 5061
Collettore componibile cromato • Corpo in Ottone CB753S • Attacchi intercambiabili per tubo rame, plastica e multistrato • Attacchi laterali: 3/4” - 1” maschio-femmina • Interasse derivazioni: 36mm
PROLUNGA IN OTTONE PESANTE CROMATO MASCHIO FEMMINA
Raccordo terminale a squadra cromato per collettori componibili. • Attacco: 3/4”-1”- 1”1/4 femmina • Derivazioni: 1/4”-3/8”-1/2” femmina
PROLUNGA OTTONE PESANTE maschio femmina DIAMETRO 1.1/2
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
RACCORDO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push
KRONOS PUSH
GIUNTO/FEMMINA
I raccordi ad innesto rapido Kronos Push di Effebi (Bovezzo, BS) sono indicati per le riparazioni nei casi di ristrutturazione di impianti civili, nel riscaldamento e negli impianti idrici. Il montaggio è semplice e rapido, solo tre operazioni per un’elevata sicurezza grazie al montaggio diretto del tubo.
Il sistema di tenuta a guarnizioni coniche certificate (in NBR) permette di compensare eventuali sottodimensionamenti del diametro del tubo. Il raccordo ad innesto rapido per tubo ferro è idoneo per utilizzo acqua e gas.
Il sistema di ancoraggio di giunzione è semplice ed immediato, rispetta il D.M. 06-04-2004, n. 174 ed è certificato DVGW GAS e ACS.
Disponibile nelle versioni femmina, maschio e tubo-tubo scorrevole, nelle misure da 3/8 e 2″, il raccordo è progettato e totalmente realizzato in Italia da Effebi Spa.
Caratteristiche dei raccordi Kronos Push:
Calotta gialla in ottone stampato per attacchi rame fletto 24x19.8270 16
Guscio di protezione anticondensa in PE espanso termoformato per
collettori mis. 1” - 1”1/4 interasse 50mm.
(Art. 3401-3402-3403-3600-3650-3700-3625-3675-3725)
