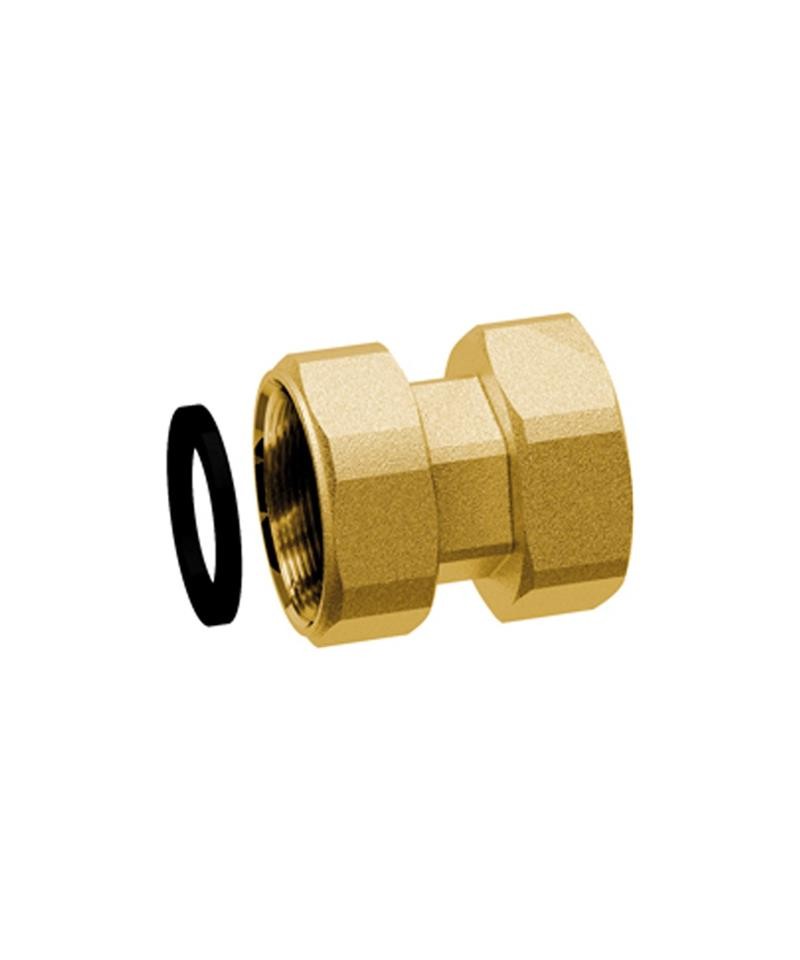

Verbindungselement 2 Stück FF 3/4X1" Messing gelb mit beweglichem Kopf

REDUKTION AUS GELBEM MESSING

Thermostatierbarer MONO-BITUBO Ventil links mit verchromtem Winkel

komplett mit Schaft und Kappe.

• Metallsonde 450mm Ø 10mm

• Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Verbundrohre

• Zentralanschluss am Heizkörper

• Abstand der Ableitungen 35mm

MESSINGVERBINDUNG MIT RECHTEM AUSSENGEWIND

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckminderung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als für das Rohr zugelassen.
Gewinde UNI ISO 7/1

Verbindungselement, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings wird durch die besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie bestimmt.
Der konische Abschnitt passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, garantiert eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und bietet einen validen Halt für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner besonderen Konfiguration an die Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Der TOF PE Verbindung mit entsprechender Verstärkungsbuchse ist für PE-X Rohre geeignet.

Die TOF-Verbindung ist gemäß der Norm EN1254-3 als Kompressionsfitting Typ A klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

MESSING WEIBLICH WEIBLICH KURZE GEWINDE

Schraubverbindungen aus Messing - Zylindrisches Gewinde

Erhältlich in Durchmessern von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) produziert wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt nach EN10305;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abplatzungen, Schmutz und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weich gealtertem Kupferrohr (R220) ist die Verwendung von Innenverstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsfläche des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der im Lieferumfang enthaltenen Flachscheibe bestätigt wird.

Für die Errichtung von sanitären Anlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

Verschraubungen mit Messingdüse. Verwendbar für die Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Abdichtung.

Die Verschraubungen [Serie 1N00] sind anpassbar für jede Art von häuslicher, kommerzieller, industrieller und landwirtschaftlicher Sanitärinstallation für Heizungs- und Sanitäranlagen und im Allgemeinen mit jeder Art von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200°C • Minimale Betriebstemperatur: -20°C • Maximale Betriebsdrücke: 16 bar.

Die Komponenten entsprechen der Norm UNI EN 1254-2 "Hydraulische Verbindungselemente für Kupferrohre mit Druckmuffen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Rohrgewinde zur geschlossenen Verbindung" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Förderung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden können] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II).

Kompressionsfittings mit Messing-Augen. Einsetzbar bei der Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Einsatzbar für Kupferrohre und Stahlrohre • Einsatzbar für Gasverwendung • • Mutter direkt aus Stange gefertigt • Metallische Dichtung

Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Sanitärinstallation für Heizungs- und Sanitäranlagen und im Allgemeinen für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Fittings entsprechen der Norm UNI EN 1254-2 "Hydraulikfittings für Kupferrohre mit Druckverbindungen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren für dichte Verbindungen" • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von für den menschlichen Verbrauch bestimmten Wasser verwendet werden können] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II)

Dichtungsset aus Gummi zur Kompression für Kupferrohre.

- Führungsring aus Messing

- Monoconus aus Gummi

- Verschlussring aus Messing

- verchromte Kappe mit Gewinde 24x19

Modularer verchromter Verteiler • Körper aus Messing CB753S • Austauschbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohre • Seitenanschlüsse: 3/4” - 1” männlich-weiblich • Abstand der Abzweigungen: 36 mm

SCHRAUBENUNTERLEGSCHEIBE AUS SCHWEREM MESSING FÜR MESSINGSCHIEBE

VERCHROMTER MESSINGNIPPLES ENTSPRECHEND DEN GÜLTIGEN NORMEN FÜR DEN LEGIERUNGSTYP:

UNI EN 12165:11 CW617N für die gestanzten Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Teile aus Stange

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird;
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Elemente der Verbindung ist entscheidend für die Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschnitten, Schmutz und Lackierung sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsform des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Erstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

MESSING NIPPLES VOLLGEWINDET

Verschraubungen mit Messingkonus. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasnutzung • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung

Die Pressfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Rohrinstallation für Heizungs- und Sanitäranlagen, allgemein mit jeder Art von nicht korrosiven Fluiden.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit Pressanschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II)

REDUZIERTE NIPPLES AUS MESSING
