Riferimento: 437456

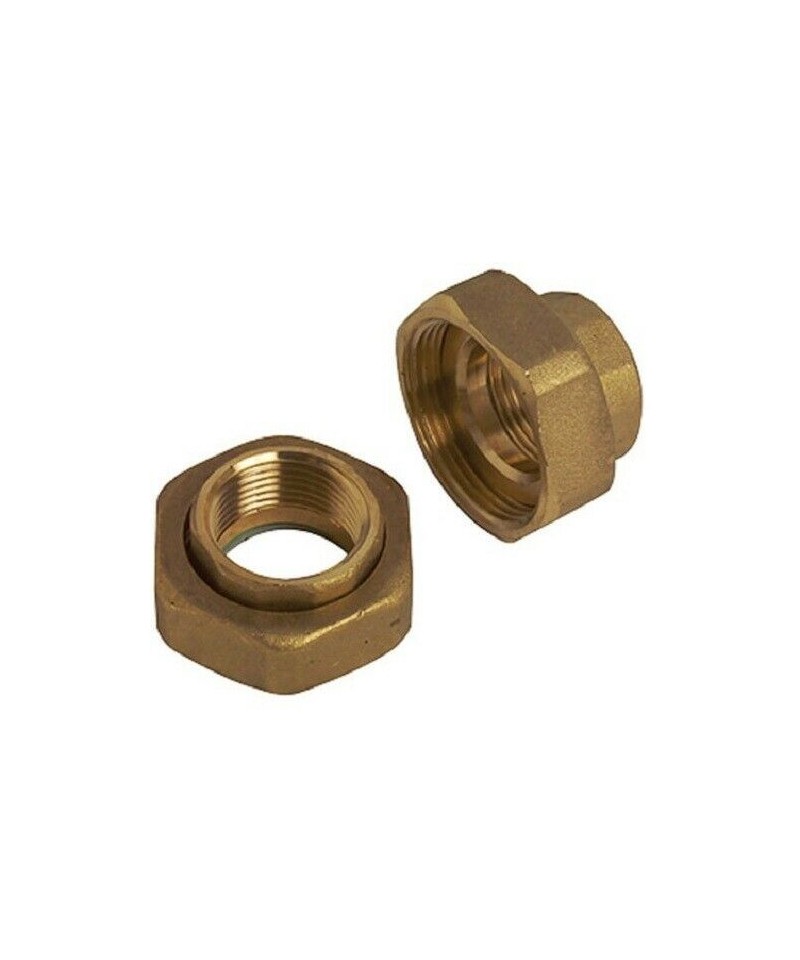

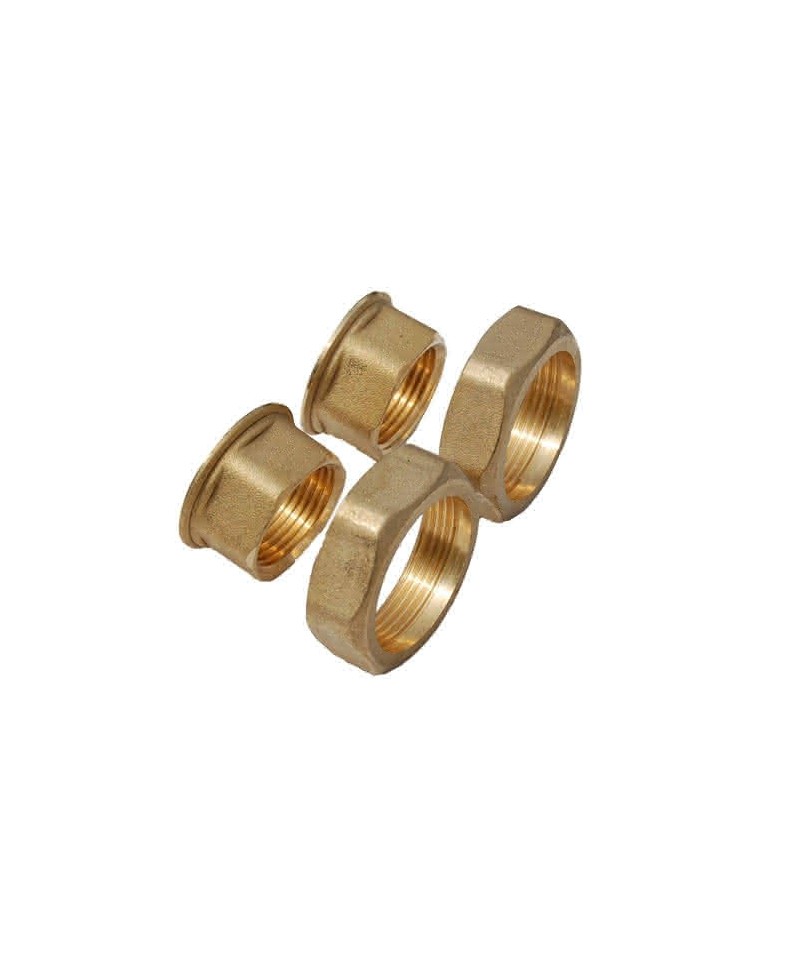

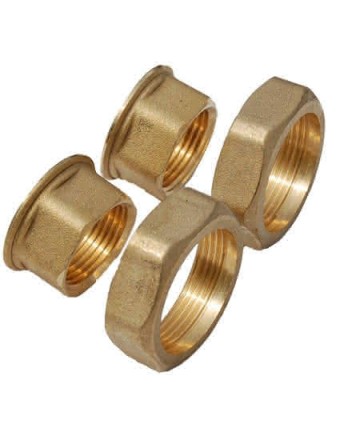

Bocchettoni per Circolatore Attacco F1"x Uscita 1/2 F (Coppia)
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Bocchettoni per Circolatore Attacco F1"x Uscita 1/2 F (Coppia)
GOMITO OTTONE CON OR MASCHIO DIAMETRO
PORTAGOMMA IN OTTONE MASCHIO COMPOSTO DA TRE PEZZI TENUTA CONICA METALLICA GIRELLATO
RACCORDO DIRITTO O SCORREVOLE IN OTTONE PER CASSONE CON FILETTO INTERNO
LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1
Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.
Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.
Raccordo di giunzione 2 pezzi in ottone giallo con calotta mobile. • Attacchi: maschio-femmina • Guarnizione piana in EPDM • Ottone stampato CW617N
Riferimento: 187200
RACCORDO OTTONE CON OR DIRITTO MASCHIO
GOMITO IN OTTONE A 45°FF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI
RACCORDO IN OTTONE CON CALOTTA GIREVOLE 1/2X20 PER TUBO IN PE*PVC
ANELLO IN OTTONE PER TUBO PE PER RACCORDI TOF PUSH
" IN SOSTITUZIONE DELL'ANELLO PLASTICO PER UNA TENUTA MECCANICA MAGGIORE ALLO SFILAMENTO"
IDEALE PER TUBO PVC RIGIDO
GOMITO IN OTTONE A 90° MF IN OTTONE PESANTE FILETTO CONICO
Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili
Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica
I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.
Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar
I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)
Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
MANICOTTO IN OTTONE AD INNESTO RAPIDO PER TUBO FERROt. E102 Push
KRONOS PUSH
BIGIUNTO
I raccordi ad innesto rapido Kronos Push di Effebi (Bovezzo, BS) sono indicati per le riparazioni nei casi di ristrutturazione di impianti civili, nel riscaldamento e negli impianti idrici. Il montaggio è semplice e rapido, solo tre operazioni per un’elevata sicurezza grazie al montaggio diretto del tubo.
Il sistema di tenuta a guarnizioni coniche certificate (in NBR) permette di compensare eventuali sottodimensionamenti del diametro del tubo. Il raccordo ad innesto rapido per tubo ferro è idoneo per utilizzo acqua e gas.
Il sistema di ancoraggio di giunzione è semplice ed immediato, rispetta il D.M. 06-04-2004, n. 174 ed è certificato DVGW GAS e ACS.
Disponibile nelle versioni femmina, maschio e tubo-tubo scorrevole, nelle misure da 3/8 e 2″, il raccordo è progettato e totalmente realizzato in Italia da Effebi Spa.
Caratteristiche dei raccordi Kronos Push:
Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
MANICOTTO RIDOTTO FILETTI FEMMINA FEMMINA IN OTTONE GIALLO
