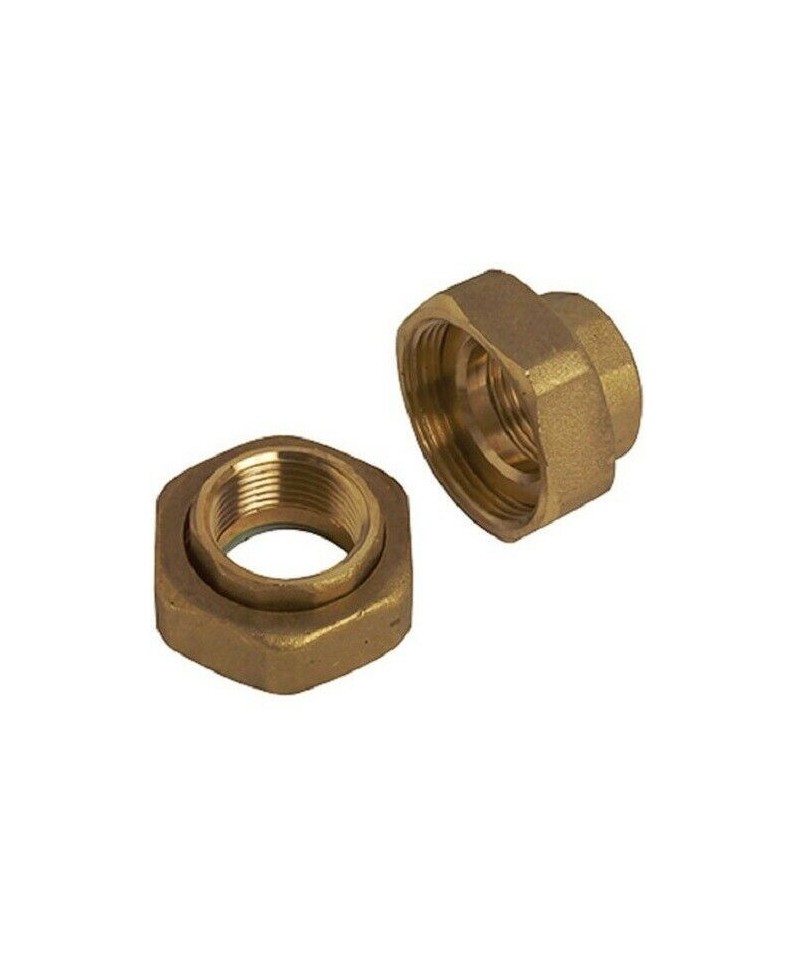

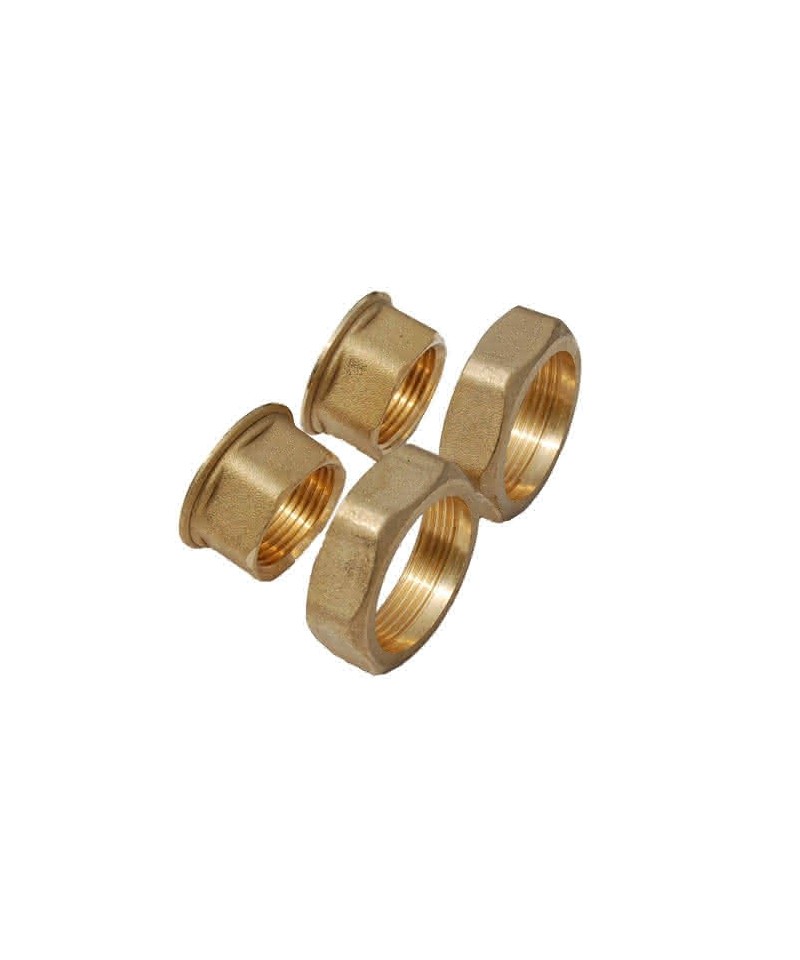

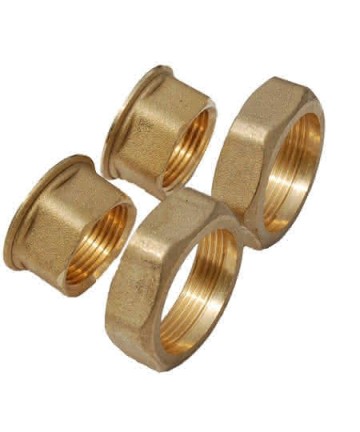

Bodenanschlüsse für Zirkulator F1" mit Ausgang 1/2 F (Paar)

VERLÄNGERUNG MESSING SCHWER männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2", Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

KURZE BIEGEFORM AUS MESSING MÄNNLICH WEIBLICH

Messing-Schraubverbindungen - Zylindrisches Gewinde

Messing-Schraubverbindungen

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Die Verwendung von anaeroben Dichtstoffen oder Teflon wird empfohlen

Vermeiden Sie, bei der Installation ein übermäßiges Drehmoment anzuwenden

Material für VerbindungenMessing CW617N-DW

Gewinde lautISO 228-1

Teile aus Formen lautEN 12165

Teile aus Stangen lautEN 12164

Verfügbare Größenvon 1/8” bis 3”

Wasser/Glykol-MischungMaximale Konzentration 50% / 50%

TE IN MESSING FF IN 90° IN MESSING REDUZIERT MIT REDUZIERUNG IN DER MITTE

Verschraubungen mit Messinghülse. Verwendbar bei der Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus Stange gefertigt • Metallische Abdichtung.

Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, kommerzieller, industrieller und landwirtschaftlicher hydraulischer Installation für Heizungs- und Sanitäranlagen sowie generell für jede Art von nicht korrosivem Fluid anpassbar.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit Druckanschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialdekrets Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser, das für den menschlichen Gebrauch bestimmt ist, verwendet werden können] • Konform mit 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).

Thermostatierbarer MONO-BITUBO-Ventil rechts mit verchromtem Eckanschluss, komplett mit Stift und Kappe. • Metallsonde 450mm Ø 10mm • Austauschbare Anschlüsse für Kupfer-, Kunststoff- und Verbundrohre • Zentrale Verbindung zum Heizkörper • Abstand der Abzweigungen 35mm

Deckel für die Kiste "ALLES" mit Schrauben zur

Befestigung.

• 6140 300 für Art. 7420

• 6140 400 für Art. 7425

• 6140 480 für Art. 7450

• 6140 600 für Art. 7460

MANSCHETTE AUS MESSING MANN MANN ZYLINDRISCHES GEWINDE

Der Verbindungselement >B< Oyster von Conex Bänninger ist von

einfacher Konstruktion, aber vielseitig und effizient

im Einsatz.

Es wird in einer Vielzahl von Anwendungen eingesetzt, darunter

die Installation von Kugelhähnen, Heizkörperventilen

und Absperrventilen und ermöglicht schnelle Reparaturen.

Durch >B< Oyster können

Kombinationen zwischen Kupfer- und Edelstahlrohren

und weiblichen gewindefittings oder Armaturen mit

parallelen Enden gemäß ISO 228-1 hergestellt werden.

Es ist nicht notwendig, Dichtungen wie

Teflonband oder andere Komponenten zu verwenden.

Ein internes O-Ring aus EPDM gewährleistet eine sichere

und zuverlässige Verbindung zwischen Rohr und Fitting über

das einfache Anziehen mit einem Schraubenschlüssel.

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für Rohre aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Verunreinigungen und Beschichtungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsadapter (Artikel 8755) Pflicht, um die effektive runde Querschnittsform des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

SONDE AUS BRASS FÜR ZÄHLER MIT DREHBARER KAPPE

VERLÄNGERUNG MALE MALE AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Verwendbar für die Zuleitung von heißem und kaltem Wasser

in Wasserversorgungs- und Sanitäranlagen* sowie Heizungsanlagen.I

Gewindeverbindungen der Serien 2600 und 2700

sind anpassbar für jede Art von Installation

in der Sanitär-, Haushalts-, Handels-, Industrie-,

Landwirtschaft für Heizungs- und

sanitäre Anlagen* und generell für jede

Art von nicht korrosivem Fluid.

Produkt vollständig in Italien hergestellt

VERZINKTE BRASS BOGEN MIT WEIBLICHEM FLANSCH FÜR WANDMONTAGE

Filter für thermische Systeme, ausgestattet mit Magneten zur Entfernung von Eisenpartikeln. • Gehäuse aus Messing CB753S • Anschluss an die Rohrleitungen: F-F • Anschluss oben 1/2” mit verschluss • Ablassventil zur Entwässerung von Schlamm • Nenndruck: 10 bar • Maximale Betriebstemperatur: 110°C • Abnehmbare Magneten • Patentiert

REDUZIERTE MESSINGNIPPLES

HERSTELLUNG VON MESSING MIT RECHTEM MÄNNLICHEN

Verchromte exzentrische Fitting zur Verbindung beim Austausch des Heizkörpers mit Abweichung des Abstands. • Anschlüsse: weiblich-männlich
