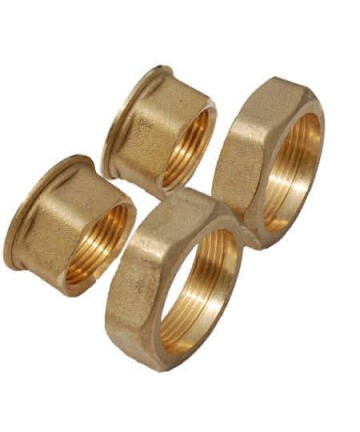

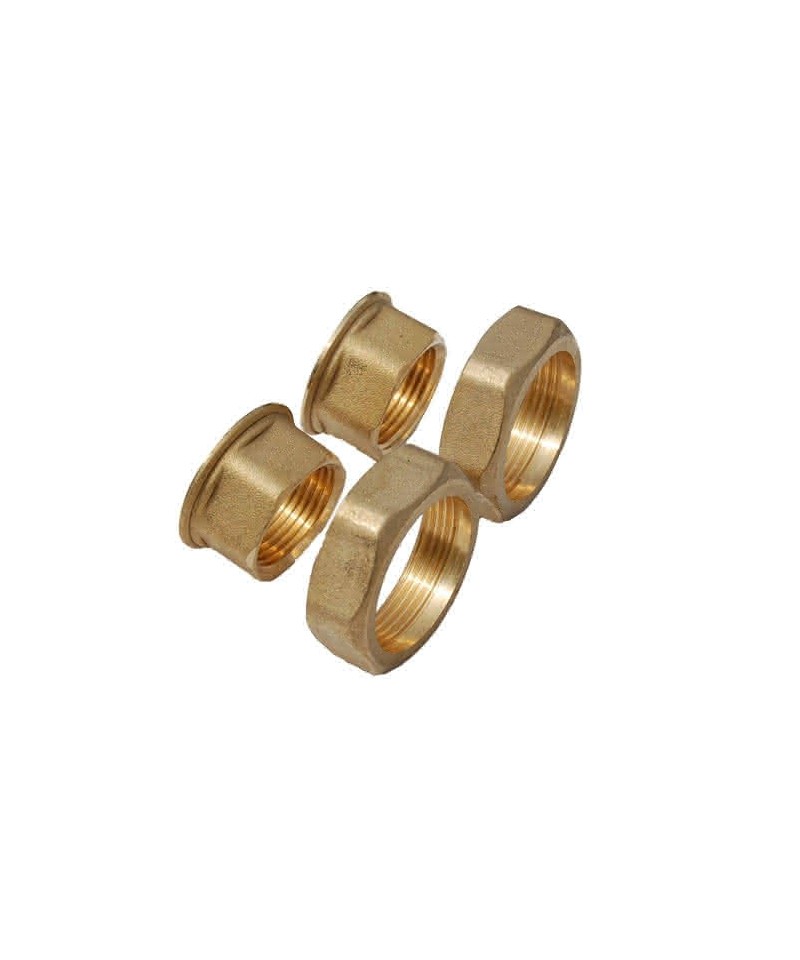

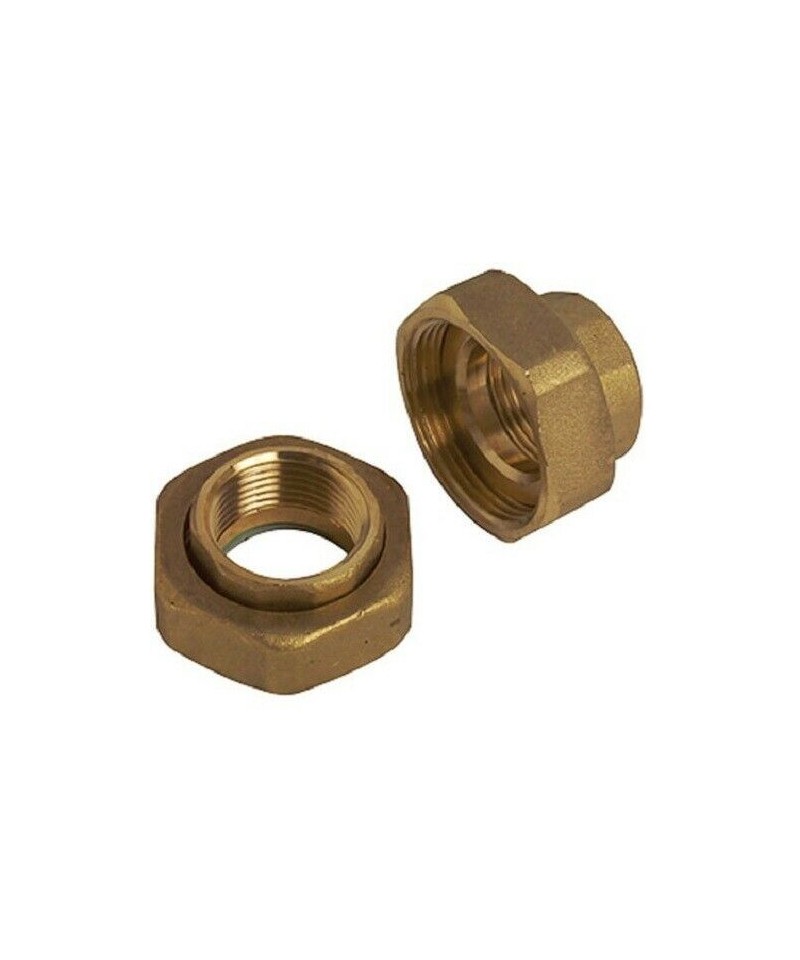

Bocchettoni per Circolatore Attacco F1.1/2x Uscita 1" F (Coppia)

RIDUZIONE IN OTTONE MASCHIO FEMMINA

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

PROLUNGA OTTONE PESANTE maschio femmina

Disponibili da diametro 3/8 a diametro 2" lunghezze disponibili da mm.10 a mm.100 secondo i diametri

Valvola termostatizzabile cromata ad angolo sinistro.

• Attacco intercambiabile per tubo rame, plastica e multistrato

• Semplice sistema di estrazione volantino

• Perno inox con doppio O-Ring di tenuta

• Molla di richiamo rinforzata e otturatore piatto

• Codolo preguarnito con Loctite® Dri-Seal® 5061

Valvola termostatizzabile cromata ad angolo destro.

• Attacco intercambiabile per tubo rame, plastica e multistrato

• Semplice sistema di estrazione volantino

• Perno inox con doppio O-Ring di tenuta

• Molla di richiamo rinforzata e otturatore piatto

• Codolo preguarnito con Loctite® Dri-Seal® 5061

Tappo cieco cromato completo di guarnizione. • Corpo in ottone CW617N

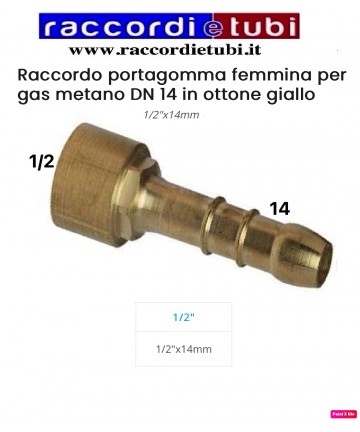

 Gomito portagomma in ottone curvo femmina per gas metano DN.14

GOMITO IN OTTONE MASCHIO MASCHIO FILETTATURE CILINDRICHE

ADATTATORE A GOMITO 90° F13 M/F FASTEC
Raccordo a gomito per connessione rapida per impianti idrici serie Fastec F13

RACCORDO DIRITTO A TRE PEZZI M/F CON TENUTA OR

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Descrizione

Giunti dielettrici per raccordare tubazioni di metalli differenti eliminando i rischi di corrosione dovuti alle correnti vaganti o a fenomeni elettrolitici.

Utilizzo per acqua, benzina, kerosene, olii minerali e vegetali

Caratteristiche tecniche

• Corpo in acciaio galvanizzato attacco F e in ottone attacco M. PN12.
• Temperatura massima: 110°C a 10 bar.
• Isolamento elettrico fino a 600 V con tubazione a secco.
• Elemento isolante esclusivo Watts GA1425

Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

MANICOTTO IN OTTONE FF RIDOTTO

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

PROLUNGA OTTONE PESANTISSIMA DIAMETRO 1.1/4 LUNGHEZZA MM.30

Raccordo diritto a pressare multipinza, con calotta base Eurocono.
In ottone. Per tubi in plastica o multistrato.
Doppio O-Ring nero di tenuta conforme norma EN 681-1.
Per impianti idraulici e sanitari.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar per tubo multistrato 20x2
