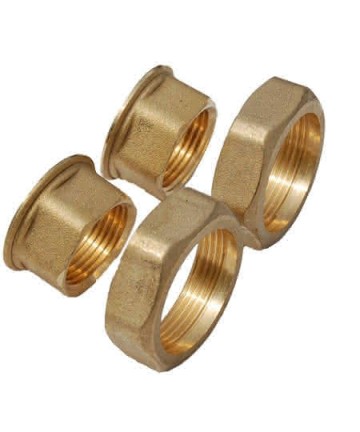

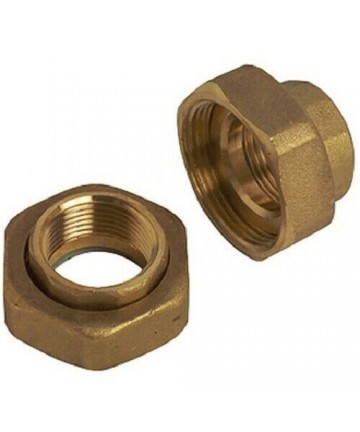

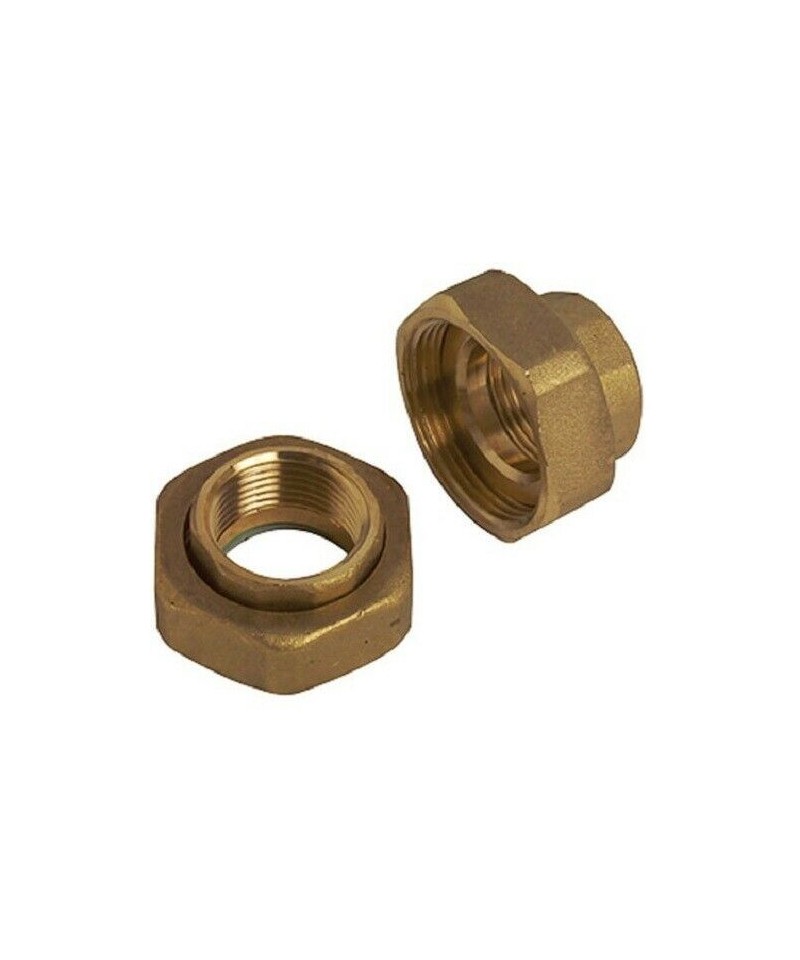

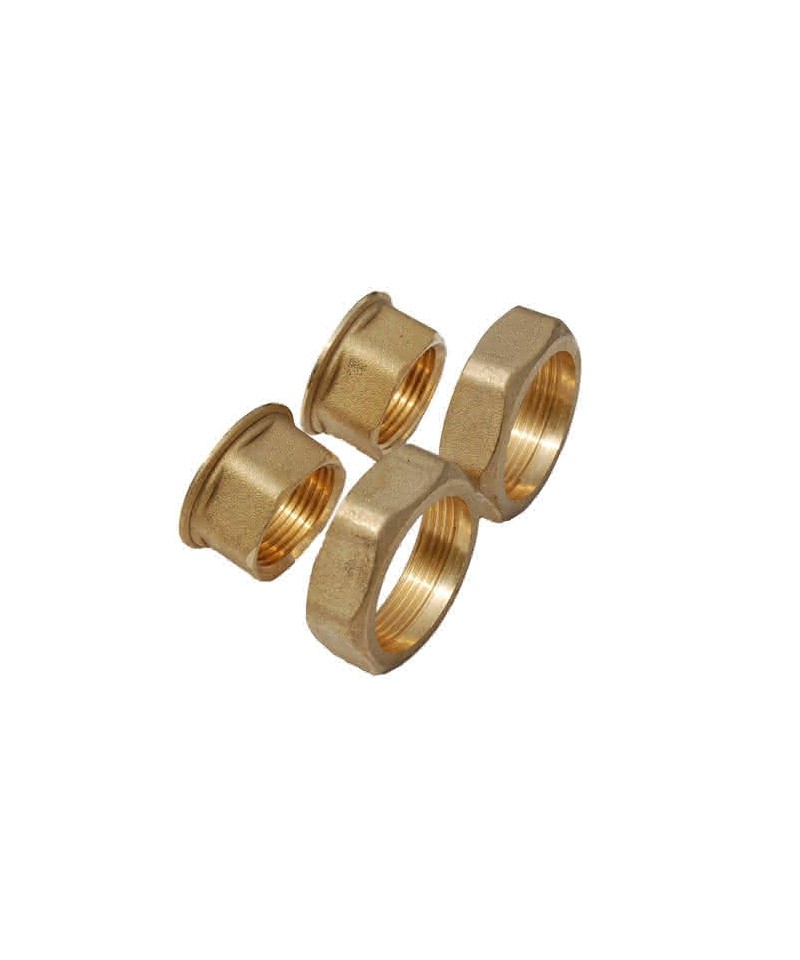

Anschlüsse für Zirkulator Anschluss F1.1/2x Ausgang 1" F (Paar)

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; bei anderen Temperaturen beachten Sie die Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als denen, die für den Schlauch zulässig sind.
Gewinde UNI ISO 7/1

Verbindung, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, unkomplizierteste und sofortige. Es besteht nur aus zwei Elementen: einer trichterförmigen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bedingt.
Der Kegel passt sich den Toleranzen des Schlauches an, einschließlich der Ovalisierungen, und gewährleistet einen perfekten hydraulischen Verschluss dank seines proportionalen Widerstands und wird zur gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Schlauches an und gewährleistet einen perfekten Halt am Schlauch selbst. Für PE 100-Rohre und in Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Der TOF PE-Anschluss mit spezieller Verstärkungsbuchse eignet sich für PE-X-Rohre.

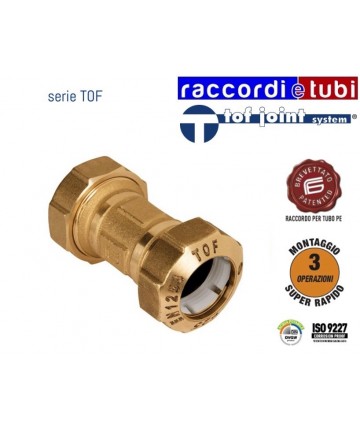

Der TOF-Anschluss ist als A-Kompressionsverbindung gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

REDUZIERTE MESSINGNIPPLES

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl nach EN10305;
• Edelstahl nach EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres im Kontakt mit dem O-Ring muss frei von Kratzern, Einschlüssen, Ablagerungen, Farbaufträgen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle einer Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser für den menschlichen Gebrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

CHROMIERTER MESSINGBIEGER, DER DEN GÜLTIGEN VORSCHRIFTEN FÜR DIE LEGIERUNG ENTSPRICHT:

UNI EN 12165:11 CW617N für die gegossenen Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Stangenstücke

SCHWERER MESSING VERLÄNGERUNG männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

SCHNELLE VERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/MÄNNLICH

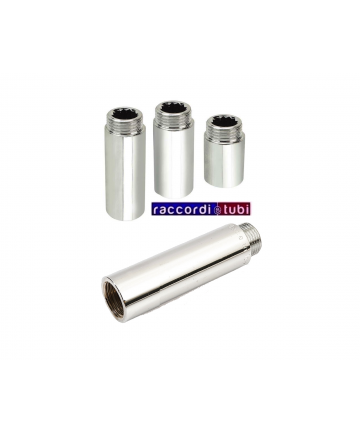

VERLÄNGERUNG AUS SCHWEREM VERCHROMTEM MESSING MÄNNLICH WEIBLICH

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die effektive runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Flachscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

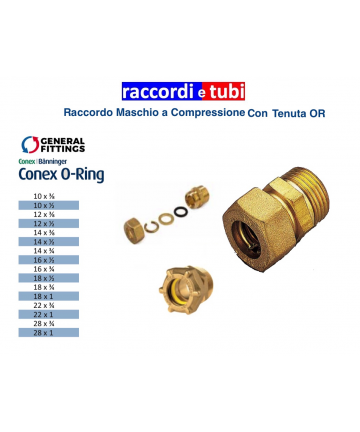

MESSINGVERBINDUNG MIT RECHTEM MÄNNLICHEM O-RING

Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichglühend (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 produziert wird;
• Edelstahl, das gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungsbestandteile ist entscheidend für die Dichtheitsgarantie: die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Rückständen, Lackierungen sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und sicherzustellen, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung sanitäre Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Verchromte exzentrische Verbindung für den Anschluss im Falle des Austauschs des Heizkörpers mit Änderung des Abstands. • Anschlüsse: Weiblich-Männlich

Dreiteiliges, verlängerter Messinganschluss, ideal für Kisten und Tanks

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahlprodukten nach EN10305;
• Edelstahlprodukten nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Flachdichtung bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Gebrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlungssysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß EN 681-1) installiert werden.

VERCHROMEERTES MESSING, DAS DEN AKTUELLEN VORSCHRIFTEN FÜR DIE LEGIERUNG ENTSPRICHT:

UNI EN 12165:11 CW617N für die geformten Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für die Teile aus Stangen

MESSINGVERBINDUNG VERCHROMT MF 1"X1.1/4

ART.3612 11412

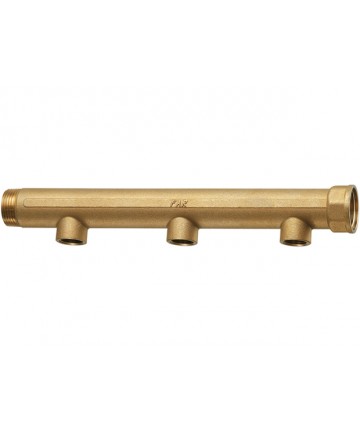

Modularer Verteiler in Gelb mit 3 Abzweigungen. • Körper aus Messing CB770S • Eingang: 1“ - 1“1/4 - 1“1/2 - 2“ männlich-weiblich • Abzweigungen: 1/2“ - 3/4“ - 1“ weiblich • Abstand der Abzweigungen: 100mm
