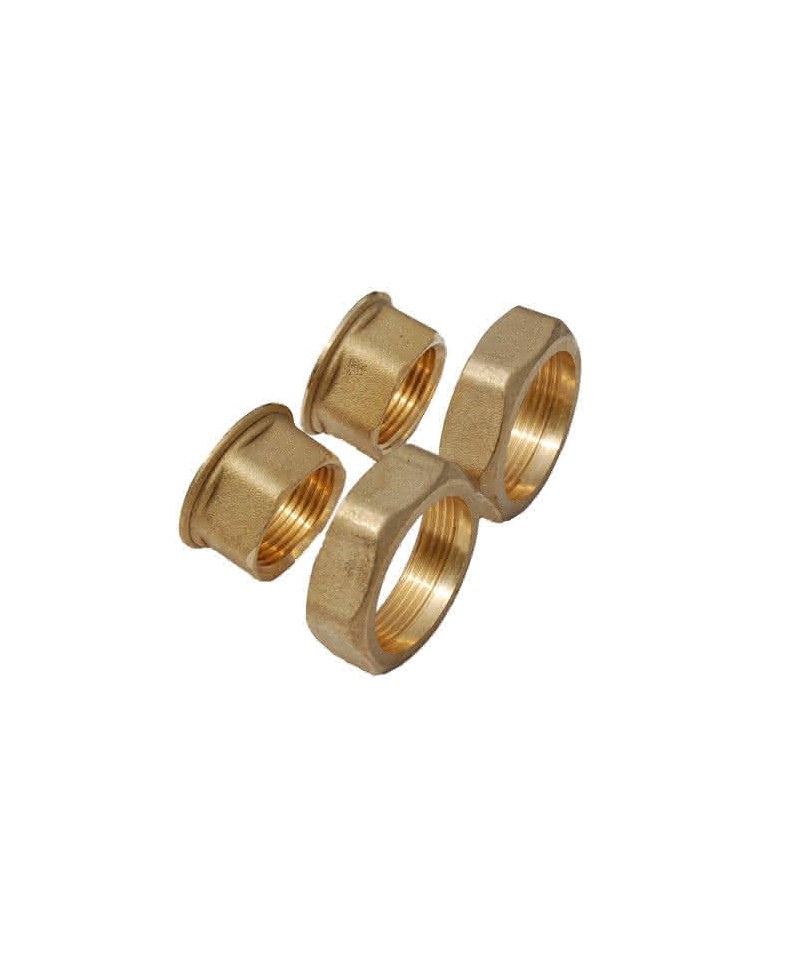

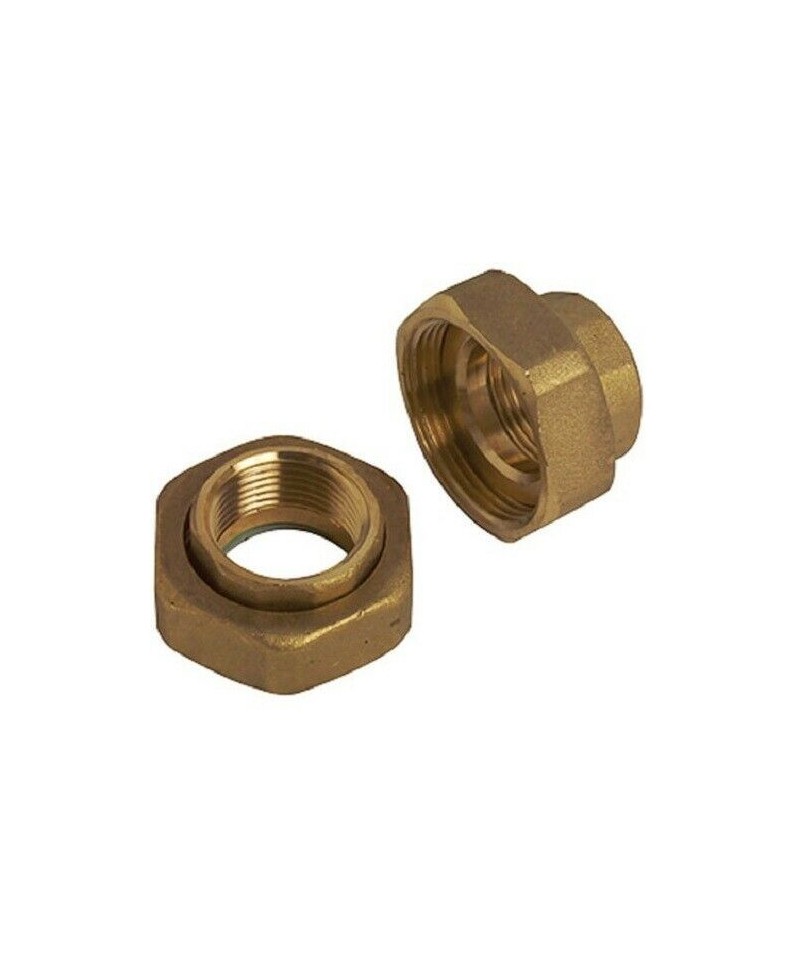

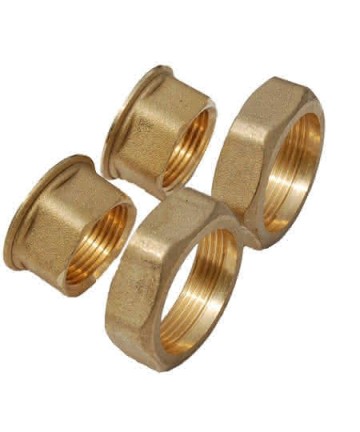

Bocchettoni per Circolatore Attacco F1.1/4x Uscita 3/4 F (Coppia)

 COLLETTORE MODULARE/COMPONIBILE DOPPIO ENTRATE 1.1/4 MF CON USCITE DIAMETRO 3/4 MASCHIO

PROLUNGA OTTONE PESANTE maschio femmina

Disponibili da diametro 3/8 a diametro 2" lunghezze disponibili da mm.10 a mm.100 secondo i diametri

MANICOTTO OTTONE CROMATO MF 3/8''x 1/2''

RACCORDO OTTONE CON OR DIRITTO MASCHIO

 Raccordo portagomma maschio in ottone pesante

 PORTAGOMMA OTTONE PESANTE CURVO MASCHIO DELLA DITTA GUIDI

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

PORTAGOMMA OTTONE M.3/8X8

Descrizione

Giunti dielettrici per raccordare tubazioni di metalli differenti eliminando i rischi di corrosione dovuti alle correnti vaganti o a fenomeni elettrolitici.
Utilizzo per acqua, benzina, kerosene, olii minerali e vegetali

Caratteristiche tecniche

• Corpo in acciaio galvanizzato attacco F e in ottone attacco M. PN12.
• Temperatura massima: 110°C a 10 bar.
• Isolamento elettrico fino a 600 V con tubazione a secco.
• Elemento isolante esclusivo Watts GA1425
• per certificazioni vedi PDF allegato

 Raccordo portagomma femmina in ottone pesante

Valvola termostatizzabile ad angolo sinistro completa di calotta.

• Attacco intercambiabile per tubo rame, plastica e multistrato

• Finitura cromata lucida

• Volantino in plastica cromato

• Codolo preguarnito con guarnizione in EPDM

• Confezione in scatola singola con protezione

• Calotta Ø 16mm

Valvola cromata LadyFAR finitura cromata lucida, ad angolo sinistro, termostatizzabile per radiatori predisposta per il montaggio di dispositivi termostatici o elettrotermici, con attacco da 3/8” e 1/2” per tubo rame, plastica e multistrato, codolo con guarnizione in EPDM, tenuta tra codolo e corpo valvola in HPF, perno intercambiabile in acciaio inox con doppio o-ring di tenuta, volantino in ABS e completo di calotta cromata lucida. Temperatura max di esercizio 95°C. Pressione max d’esercizio 10 bar.

Bocchettoni per Circolatore Attacco F1.1/4x Uscita 1/2 F (Coppia)

R179X034 DIAMETRO 15X2

Adattatore per tubi in plastica

Adattatore per tubi in plastica .
Conforme alla norma EN 1254-3.
O-Ring nero conforme norma EN 681-1.
Per impianti idraulici.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar.

Comunicazione Tecnica

Curva speciale cromata. • Attacco intercambiabile per tubo rame, plastica e multistrato • Parte cilindrica Ø 16mm

NIPLES IN OTTONE MM IN OTTONE PESANTE FILETTO CONICO

Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
