Artikel-Nr.: 437455

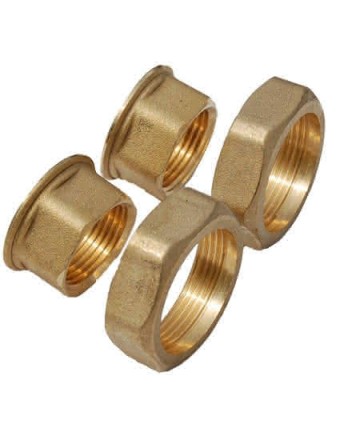

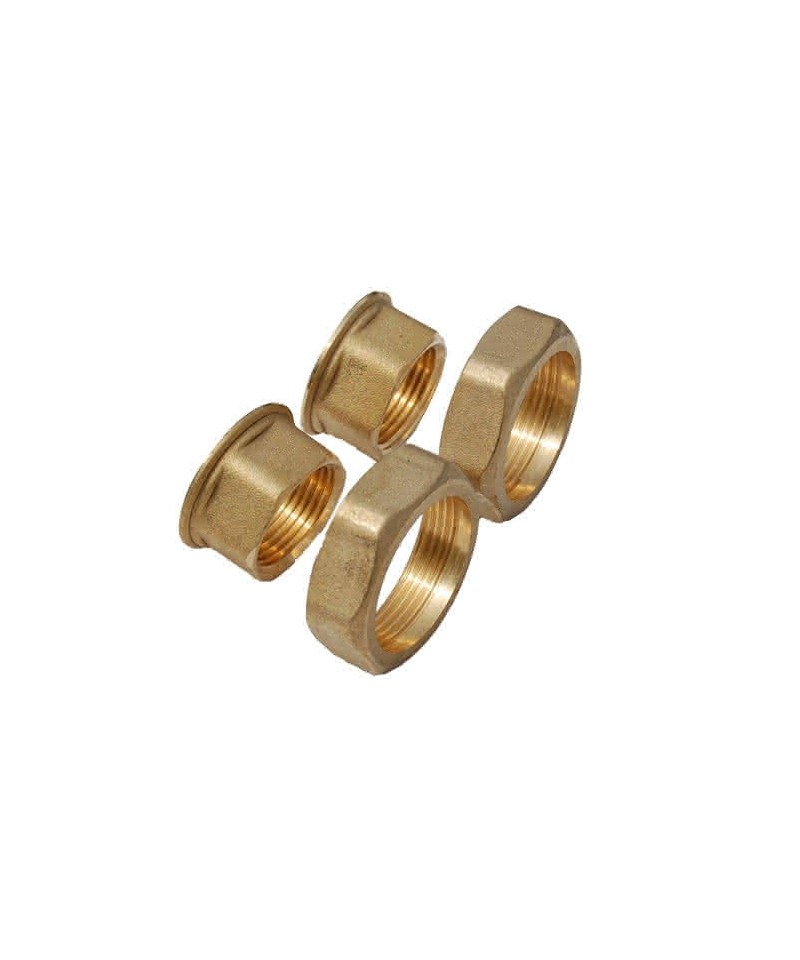

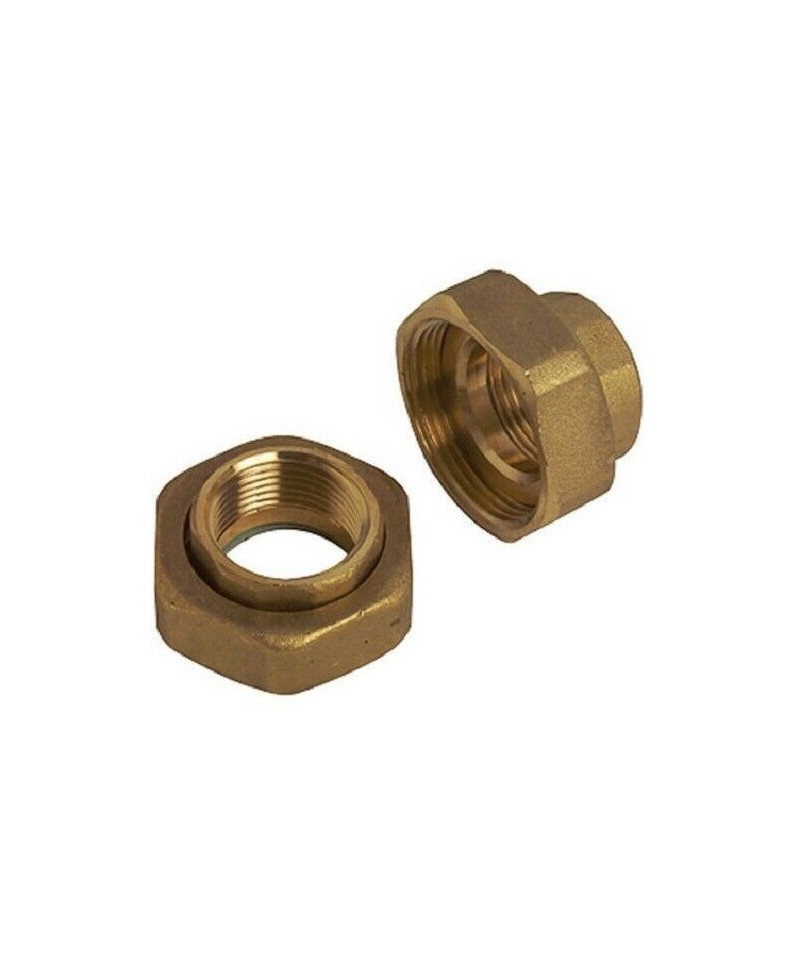

Verbindungen für Umwälzpumpe Anschluss F1.1/4x Ausgang 3/4 F (Paar)
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Verbindungen für Umwälzpumpe Anschluss F1.1/4x Ausgang 3/4 F (Paar)
SCHWERER MESSING VERLÄNGERUNG Mann Frau
Erhältlich in Durchmessern von 3/8 bis 2" Längen von mm.10 bis mm.100 je nach Durchmessern
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, bestätigt durch das reibungslose Gleiten der beiliegenden Unterlegscheibe.
Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss mit dem schwarzen O-Ring (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.
DURCHDRUCK- UND TEMPERATURGRANZEN
Maximaltemperatur: von 5°C bis 80°C
Maximaldruck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; bei anderen Temperaturen siehe Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Armatur nicht bei höheren Temperaturen als für das Rohr zulässig.
UNI ISO 7/1 Gewinde
Armatur, die die Verbindung von Polyethylenrohren hoher oder niedriger Dichte ermöglicht.
Das Befestigungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Befestigungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und seiner Produktionstechnologie bedingt.
Der konische Abschnitt passt sich den Toleranzen des Rohrs an, einschließlich der Ovalitäten, und gewährleistet dank seiner proportionalen Festigkeit eine perfekte hydraulische Dichtung und wird zur stabilen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich dank seiner besonderen Form den Toleranzen des Rohrs an und gewährleistet eine perfekte Arretierung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE-Armatur mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.
Die TOF-Armatur ist als Kompressionsverbindung des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.
Erhältlich für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungsstücke ist entscheidend für die Gewährleistung der Dichtigkeit: die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Absplitterungen, Rückständen und Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle einer Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung interner Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche Rundung des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.
Für die Erstellung von Sanitäranlagen mit Wasser für den menschlichen Verzehr (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.
MESSING REDUZIERTES NIPPLES
REDUKTION AUS GEBRANNTEM MESSING
VERCHROMTE BRASSKUPPLUNG 3/8x3/8 MANN-FRAU (MANN MIT ANSCHLAG UND INNEN FÜR ROHR-DURCHMESSER 10 FRAU-INNEN MIT ANSCHLAG FÜR DAS EINSCHRAUBEN DES FLACHDICHTUNGS-DURCHMESSERS 3/8)
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewindebohrungen von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen, Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Bei der Verbindung mit weichem Kupferrohr (R220) ist der Einsatz der Innenverstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.
Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heiz- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110°C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, konform mit der Norm EN 681-1) installiert werden.
VERLÄNGERUNG AUS SCHWEREM VERCHROMTEN MESSING MAENNLICH WEIBLICH
Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Elemente der Verbindung ist entscheidend für die Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einschnitten, Schmutz und Lackierung sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.
Bei der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnittsform des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.
Für die Erstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.
KURZE NIPPLES AUS MESSING
Messing-Schraubverbindungen - Zylindrisches Gewinde
Messing-Schraubverbindungen
Verfügbare Größen von 1/8” bis 3”
Zylindrische Gewinde
Es wird die Verwendung von anaeroben Dichtstoffen oder Teflon empfohlen
Vermeiden Sie die Anwendung eines übermäßigen Anzugs beim Einbau
Material der Verbindungen CW617N-DW Messing
Gewindeenden gemäß ISO 228-1
Teile aus Form gemäß EN 12165
Teile aus Stab gemäß EN 12164
Verfügbare Größen von 1/8” bis 3”
Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%
45°FF BRASS ELBOW IN HEAVY BRASS WITH CONICAL THREAD BY THE COMPANY GUIDI
DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen, die über den für das Rohr zulässigen liegen.
Gewinde UNI ISO 7/1
Fittings, die den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglichen.
Das Befestigungs- und Verbindungssystem ist das einfachste, einfachste und direkteste. Es besteht aus nur zwei Elementen: einer konisch zulaufenden Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ergibt sich aus den speziellen Eigenschaften des Polyethylens und seiner Produktionstechnologie.
Der konisch zulaufende Teil passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, und gewährleistet aufgrund seiner proportionalen Festigkeit eine perfekte hydraulische Dichtung und wird zu einer stabilen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohres an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen steht eine interne Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Das TOF PE-Fitting mit spezieller Verstärkungsbuchse ist für PE-X-Rohre geeignet.
Das TOF-Fitting ist nach der Norm EN1254-3 alsKompressionsverbindung des Typs A klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
Kit für Rohre, passend für alle unsere Artikel mit Anschluss
wechselbar 24x19.
- Adapter für Multilayer- und Monopolymerröhren
- Messing-Schlauchring
- verchromte Haube mit Gewinde 24x19
REDUZIERTES MESSING-ROHR MF
TECHNISCHE DATEN
Verwendbar für die Zufuhr von Warm- und Kaltwasser
in sanitären Anlagen* und Heizsystemen. Die
Gewindeverbindungen sind für jede Art von
sanitärer, häuslicher, kommerzieller, industrieller
und landwirtschaftlicher Installation adaptierbar
für Heizungs- und sanitäre Anlagen* und allgemein
für jede Art von nicht korrosiven Flüssigkeiten.
