Riferimento: 021084

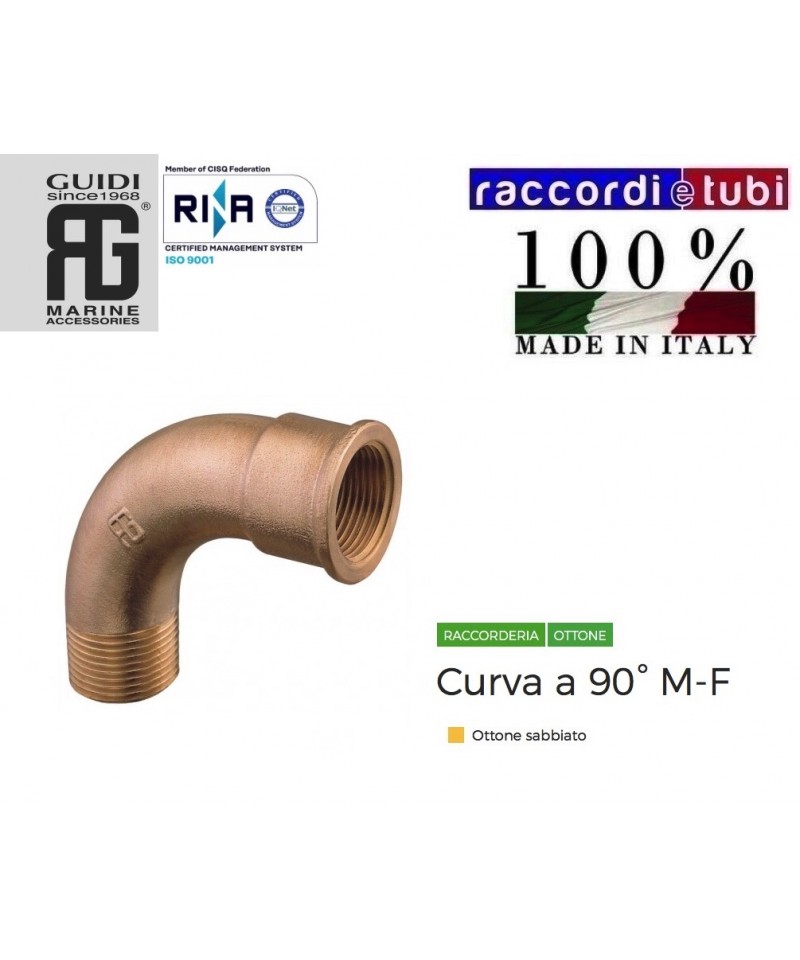

CURVA IN OTTONE A 90° MF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
CURVA IN OTTONE A 90° MF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI
Prolunga in ottone filetto cilindrico
Tappo cieco cromato completo di guarnizione. • Corpo in ottone CW617N
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
SCORREVOLE MASCHIO MASCHIO CON FILETTO LUNGO
PROLUNGA OTTONE PESANTE maschio femmina
Disponibili da diametro 3/8 a diametro 2" lunghezze disponibili da mm.10 a mm.100 secondo i diametri
Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

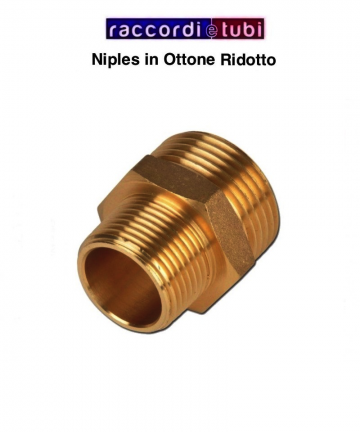

NIPLES IN OTTONE RIDOTTO PESANTE FILETTO CONICO
GOMITO CORTO IN OTTONE FEMMINA FEMMINA
Raccordi ad avvitare in ottone - Filetto Cilindrico
Raccordi ad avvitare in ottone
Dimensioni disponibili da 1/8” a 3”
Filetti cilindrici
Si raccomanda l’utilizzo di sigillanti anaerobici o teflon
Evitare di applicare una coppia di serraggio eccessiva in fase di installazione
Materiale raccordi Ottone CW617N-DW
Terminali filettati secondo ISO 228-1
Particolari da stampo secondo EN 12165
Particolari da barra secondo EN 12164
Dimensioni disponibili da 1/8” a 3”
Miscela Acqua/Glicole Concentrazione Massima 50% / 50%
LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1
Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.
Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.
Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili
Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica
I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.
Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar
I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)
KIT di tenuta in gomma a compressione per tubo rame.
- ranella guidatubo in ottone
- monocono in gomma
- anello stringitubo in ottone
- calotta cromata filetto 24x19
