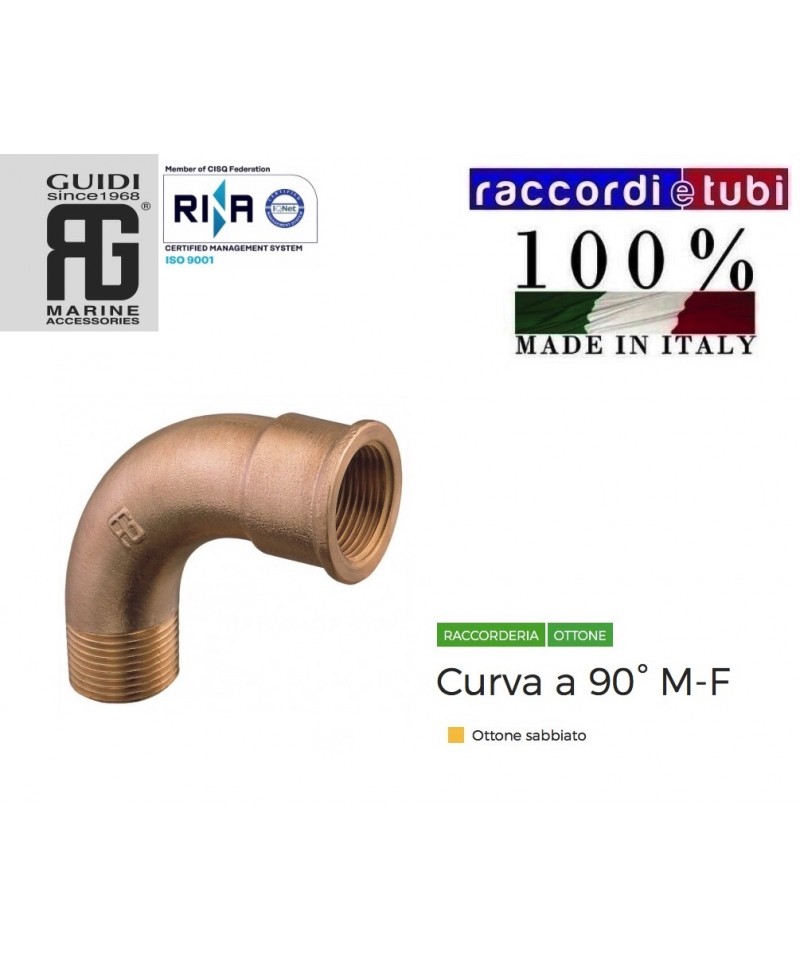

BRASSBIEGUNG 90° MF 1.1/4

VERBINDUNGSKREUZ AUS SCHWEREM MESSING

MESSING FÜLLE MM AUS SCHWEREM MESSING MIT KONUS-GEWINDEN

MESSINGRING FÜR PE ROHR FÜR TOF PUSH VERBINDUNGEN

" ALS ERSATZ FÜR DEN KUNSTSTOFFRING FÜR EINEN BESSEREN MECHANISCHEN HALT GEGEN DAS HERAUSZIEHEN"

IDEAL FÜR STARRE PVC ROHRE

Verchromte weibliche Niplex. • Körper aus gegossenem Messing CW617N • Wechselanschluss für Kupferrohr, Kunststoff und Mehrschichtmaterial

Verbindung mit Halterung, weiblich 1/2, aus Messing, mit Anschluss für den Adapter für Kupferrohr, Kunststoff oder Mehrschichtrohr.

Verlängertes Messingstück in drei Teilen, ideal für Kisten und Behälter

5010 12

Verchromte männliche Niplex. • Körper aus CW617N Messing, gestanzt • Austauschbarer Anschluss für Kupfer-, Kunststoff- und Mehrschichtrohre

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Verbindungselement nicht bei höheren Temperaturen als zulässig für das Rohr.
Gewinde UNI ISO 7/1

Verbindungselement, das den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die besondere Form des Gummirings ist durch die spezifische Eigenschaft von Polyethylen und seine Herstellungstechnologie bestimmt.
Der konische Abschnitt passt sich den Toleranzen des Rohrs an, einschließlich der Ovalitäten, und gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer stabilen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich durch seine spezielle Konstruktion den Toleranzen des Rohrs an und gewährleistet einen perfekten Halt am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen steht eine innere Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Das TOF PE Verbindungselement mit spezieller Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das TOF Verbindungselement ist als Typ A Druckverbindungsstück eingestuft, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

Druck- und Temperaturgrenzen
Maximaltemperatur: von 5°C bis 80°C
Maximaldruck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die über den für das Rohr zulässigen Werten liegen.
Gewinde UNI ISO 7/1

Verbindung, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff- oder metallisch). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und dessen Herstellungstechnik bestimmt.
Der konische Abschnitt passt sich den Toleranzen des Rohrs, einschließlich der Ovalitäten, an und gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und dient als guter Halt für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE Verbindung mit einer speziellen Verstärkungsbuchse ist für PE-X Rohre geeignet.

Die TOF Verbindung ist gemäß der Norm EN1254-3 als A-Typ Druckverbindung klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

MESSINGSCHNELLVERBINDUNG FÜR EISENROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die Schnellverbindungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei Renovierungen von zivilen Anlagen, in der Heizungs- und Wasserinstallation geeignet. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit durch direkte Rohrmontage.

Das Dichtsystem mit zertifizierten konischen Dichtungen (aus NBR) ermöglicht die Kompensation von möglichen Unterdimensionierungen des Rohrdurchmessers. Die Schnellverbindung für Eisenrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Anschluss- und Verankerungssystem ist einfach und sofort, es entspricht der D.M. 06-04-2004, Nr. 174 und ist nach DVGW GAS und ACS zertifiziert.

Verfügbar in weiblicher, männlicher und gleitender Rohr-Rohr-Version, in den Größen 3/8 und 2", ist die Verbindung konzipiert und vollständig in Italien von Effebi Spa hergestellt.

Eigenschaften der Kronos Push Verbinder:

1. Gewinde UNI ISO 7/1
2. Hochsicherer Körper und schnelle, tiefe Einspeisung
3. Selbstanpassende kegelförmige Dichtung mit großem Kontaktbereich für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtung auf dem Rohr
6. Schnellverbundmontage des Rohrs mit Befestigungsring

Verchromter Thermostatregler mit integriertem Flüssigkeitssensor. • Regelbereich: 7°÷28° C. • Ausgestattet mit einem nummerierten Wähler von 1 bis 5, mit dem die gewünschte Temperaturstufe eingestellt werden kann. • Glänzende verchromte Oberfläche

Erhältlich für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl gemäß EN10305;
• Edelstahl gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz, Lackierung sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Ausführung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlungssysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

VOLLE GEWINDIGE MESSINGSTANGE LÄNGE CM.100

CHROMIERTE MESSINGMANSCHETTE MF 3/8''x 1/2''

Verschraubungen mit konischer Messingform. Verwendbar für die Installation von Anlagen zur Lieferung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus einem Stab gefertigt • Metallische Dichte

Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller, landwirtschaftlicher Installation für Heizungs- und sanitäre Anlagen und generell für jede Art von nicht korrosivem Fluid geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Verschraubungen erfüllen die Norm UNI EN 1254-2 „Hydraulikverschraubungen für Kupferrohre mit kompressionsenden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06/04/2004 [Regelung bezüglich der Materialien und Objekte, die in festen Systemen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Konform zu 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II)

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN bezieht sich auf Raumtemperatur; bei anderen Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als die, die für das Rohr zulässig sind.
Gewinde UNI ISO 7/1

Verbindungselement, das eine Verbindung von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Anker- und Verbindungsystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer kegelförmigen Gummidichtung und einem Ankerring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ergibt sich aus den besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie.
Der Kegel passt sich den Toleranzen des Rohres an, einschließlich der Ovalitäten, und garantiert eine perfekte hydraulische Dichtung dank seiner proportionalen Widerstandsfähigkeit und bietet Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Form den Toleranzen des Rohres an und garantiert eine perfekte Fixierung am Rohr selbst. Für Rohre in PE 100 und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE Verbindung mit spezieller Verstärkungsbuchse ist für PE-X Rohre geeignet.

Die TOF Verbindung ist als Typ A Pressverbindung gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
