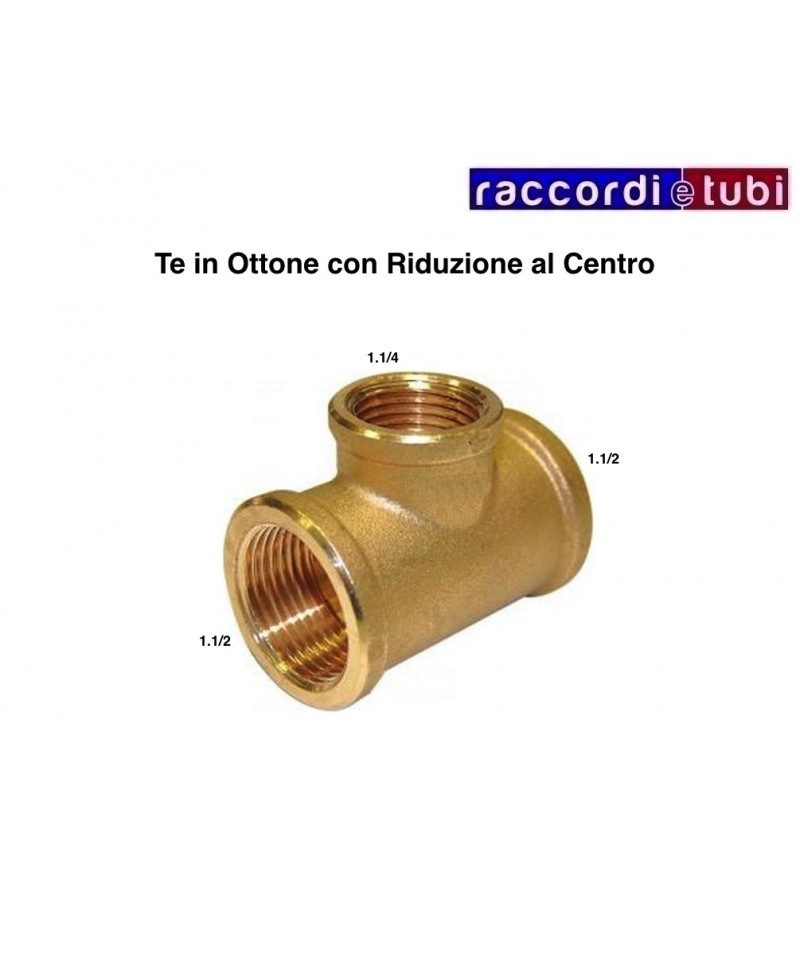

TE IN MESSING REDUZIERT DIAMETER 1.1/2X1.1/4X1.1/2

45°FF BRASS ELBOW IN HEAVY BRASS WITH CONICAL THREAD BY THE COMPANY GUIDI

MESSINGVERBINDUNG MIT DREHHAUBE 3/4X25 FÜR PE*PVC ROHR

VERCHROMMTE MESSINGREDUZIERUNG 1/2''x3/8''

Messingfeste Schraubenkupplung

KURZE NIPPLES AUS MESSING

Schraubverbindungen aus Messing - Zylindrisches Gewinde

Schraubverbindungen aus Messing

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Es wird empfohlen, anaerobe Dichtstoffe oder Teflon zu verwenden

Vermeiden Sie übermäßiges Anzugsdrehmoment während der Installation

Material der Verbindungen Messing CW617N-DW

Gewindetermine gemäß ISO 228-1

Formteile gemäß EN 12165

Stangenformteile gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die höher sind als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Verbindung, die die Verbindung von Rohren aus Polyethylen hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, einfachste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Form des Gummirings wird durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie diktiert.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, garantiert eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtung. Der mechanische Dichtungsring passt sich dank seiner speziellen Konstruktion den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohrleitungen und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Der TOF PE-Anschluss mit einer speziellen Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Anschluss ist als Kompressionsfitting vom Typ A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

VERBINDUNG FÜR RECHTSDEHNERKASTEN MESSING

"MIT DIESER VERBINDUNG VERMEIDEN SIE ES, IM INNEREN DES KASTENS ZU ARBEITEN"

Vereinbarung, die die Verbindung von Rohren aus hochdichtem Polyethylen mit Ventilen, untereinander oder mit anderen Gasleitungen ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus drei Elementen: einer konischen Gummidichtung, einem Verankerungsring aus Kunststoff und einer Verstärkungsbuchse, die gemäß der Norm UNI 9736 zwingend in das Rohr eingesetzt werden muss.
Die konische Dichtung passt sich den Toleranzen des Rohres, einschließlich der Ovalisierungen, an und garantiert eine perfekte Dichtigkeit dank ihrer proportionalen Festigkeit und wird zu einer soliden Unterstützung für den mechanischen Dichtungsring.

Die Verbindung TOF ist als Kompressionsfitting Typ A nach der Norm EN1254-3 klassifiziert.

Verchromter Exzenteranschluss zur Verbindung bei Austausch des Heizkörpers mit Änderung des Abstandes. • Anschlüsse: weiblich-männlich

REDUKTION AUS MESSING M/F

MALE MALE VERLÄNGERUNG AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Einsetzbar für die Versorgung mit Warm- und Kaltwasser
in wasser- und sanitärtechnischen* und Heizungsanlagen.
Die Gewindeverbindungen der Serien 2600 und 2700
sind für jede Art von hydraulischer Installation
geeignet, sei es privat, gewerblich, industriell,
landwirtschaftlich für Heizsysteme und
sanitärtechnische* Anlagen und generell mit jeder
Art von nicht korrosiven Flüssigkeiten.
Produkt vollständig in Italien hergestellt

BICONO MASCHIO 1/2''x14mm FIL.20mm

Pressfittings mit Messingdüse. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtungen

Die Pressfittings [Serie 1N00] sind für jede Art von Sanitärinstallation geeignet, sowohl für private, gewerbliche, industrielle als auch landwirtschaftliche Heizungs- und Sanitäranlagen und generell für jede Art von nicht korrosiven Fluiden.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im solaren Heizsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Fittings entsprechen der Norm UNI EN 1254-2 "Sanitärinstallationen für Kupferrohre mit Druckfittings" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewindeverbindungen für Dichtfugen" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser verwendet werden können, das für den menschlichen Gebrauch bestimmt ist] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II)

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• stahl, der gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 hergestellt wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheit: Die Oberfläche des Rohrs im Kontakt mit dem O-Ring muss frei von Kratzern, Abplatzungen, Verunreinigungen, Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (heiß und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

REDUKTION IN MESSING MANN FRAU

Weiblicher Stopfen aus Messing Verfügbar in den Größen von 1/8 bis 3 Zoll

Gewinde hergestellt gemäß BSEN ISO 228-1 und 1254-4

Geeignet zur Verbindung mit Materialien, die gemäß EN 12165, CW617N und CW617N EN1216 hergestellt werden
