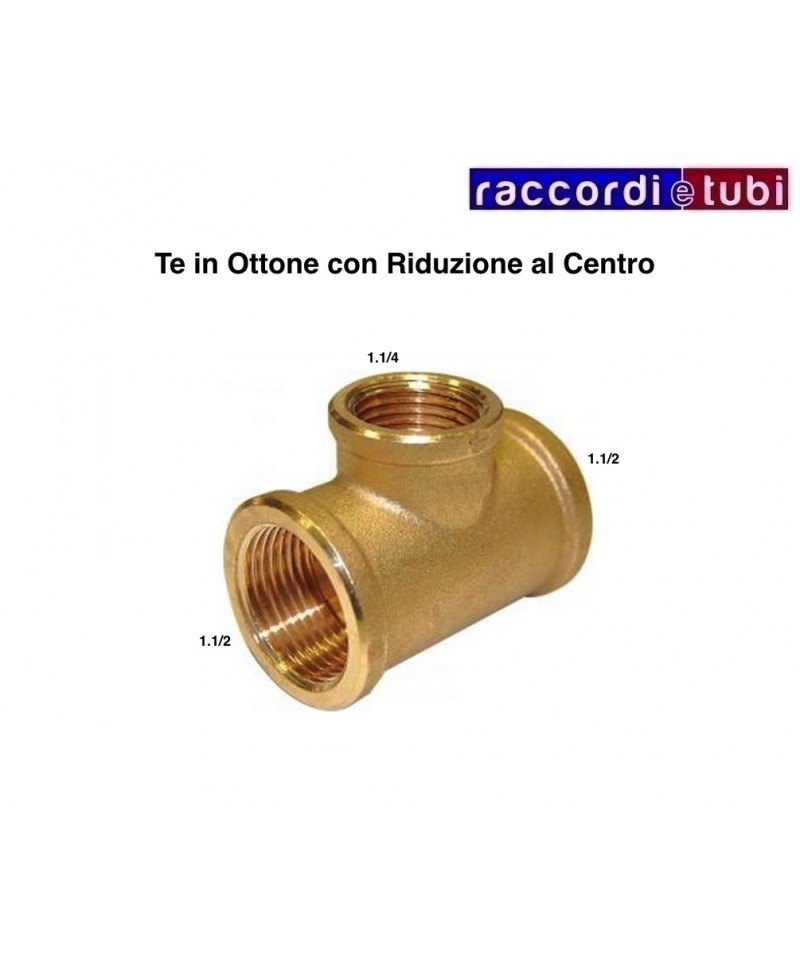

TE IN OTTONE RIDOTTO DIAMETRO 1.1/2X1.1/4X1.1/2

RIDUZIONE OTTONE GIALLA

Raccordo a “T” con 3 monoconi cromato. • Corpo in ottone CW617N stampato • Attacco intercambiabile per tubo rame, plastica e multistrato

GOMITO IN OTTONE FEMMINA FEMMINA A 90° RIDOTTO

Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

RACCORDO PORTAGOMMA  AOTTONE TRE VIE PER METANO

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

 CURVA IN OTTONE A 90° MF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

Valvola a sfera per impianti solari.

• Corpo e sfera in ottone CW617N

• Temperatura massima: 200‹C

• Pressione nominale: 10 bar

TE IN OTTONE FF A 90° IN OTTONE RIDOTTO CON RIDUZIONE AL CENTRO

MANICOTTO OTTONE SCORREVOLE DI RIPARAZIONE PE*PVC 25X25

GOMITO IN OTTONE CROMATO CONFORME ALLA NORMATIVA VIGENTE PER IL TIPO DI LEGA:

UNI EN 12165:11 CW617N per i particolari stampati

UNI EN 12164:11 CW614N e UNI EN12168:11 CW617N per i particolari da barra

NIPLES IN OTTONE MM IN OTTONE PESANTE FILETTO CONICO

NIPLES CORTO IN OTTONE

Raccordi ad avvitare in ottone - Filetto Cilindrico

Raccordi ad avvitare in ottone

Dimensioni disponibili da 1/8” a 3”

Filetti cilindrici

Si raccomanda l’utilizzo di sigillanti anaerobici o teflon

Evitare di applicare una coppia di serraggio eccessiva in fase di installazione

Materiale raccordi Ottone CW617N-DW

Terminali filettati secondo ISO 228-1

Particolari da stampo secondo EN 12165

Particolari da barra secondo EN 12164

Dimensioni disponibili da 1/8” a 3”

Miscela Acqua/Glicole Concentrazione Massima 50% / 50%

 NIPPLE IN OTTONE CROMATO CONFORME ALLA NORMATIVA VIGENTE PER IL TIPO DI LEGA:

UNI EN 12165:11 CW617N per i particolari stampati

UNI EN 12164:11 CW614N e UNI EN12168:11 CW617N per i particolari da barra

5010 12

Niplex maschio cromato. • Corpo in ottone CW617N stampato • Attacco intercambiabile per tubo rame, plastica e multistrato
