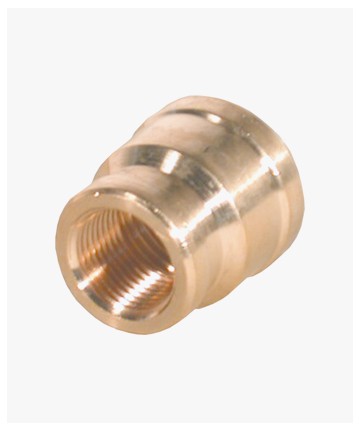

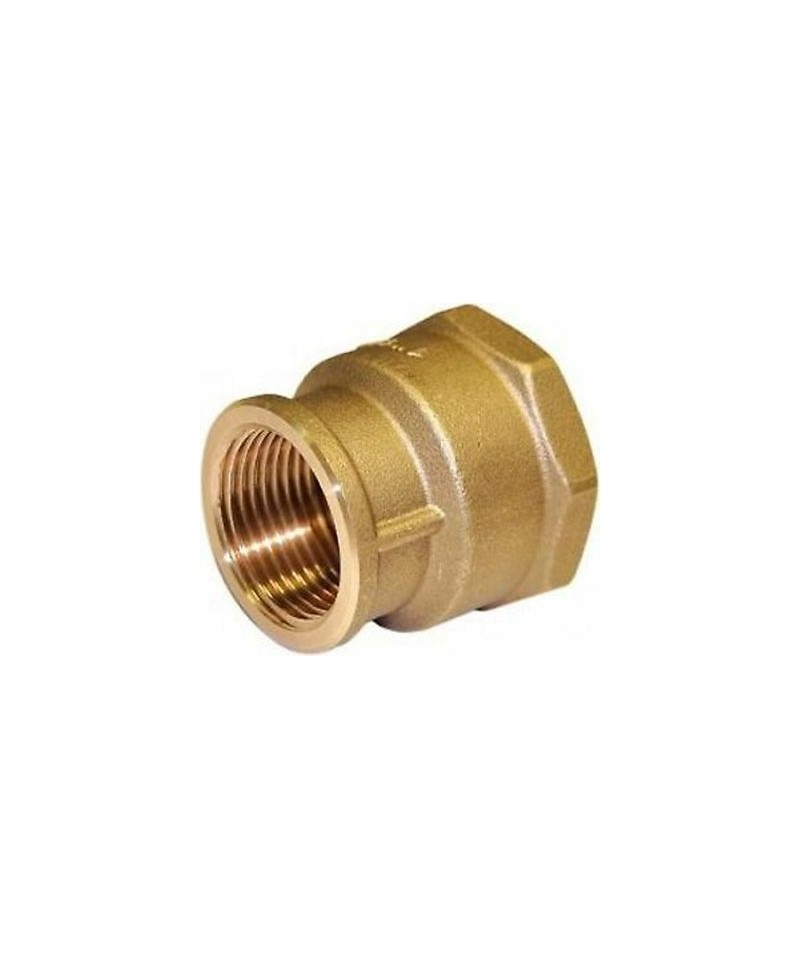

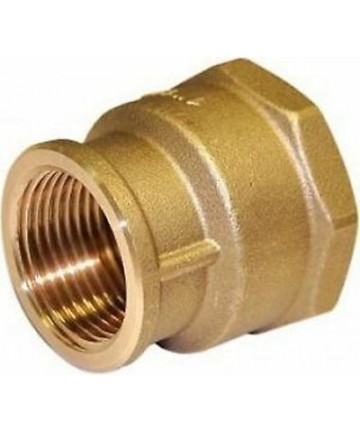

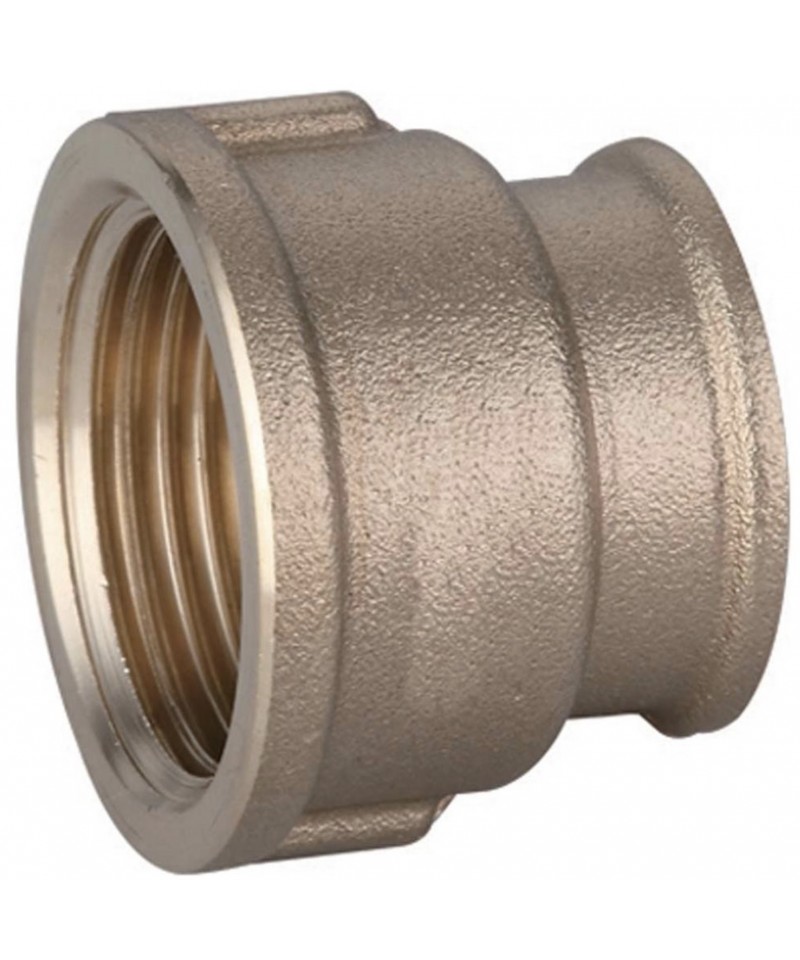

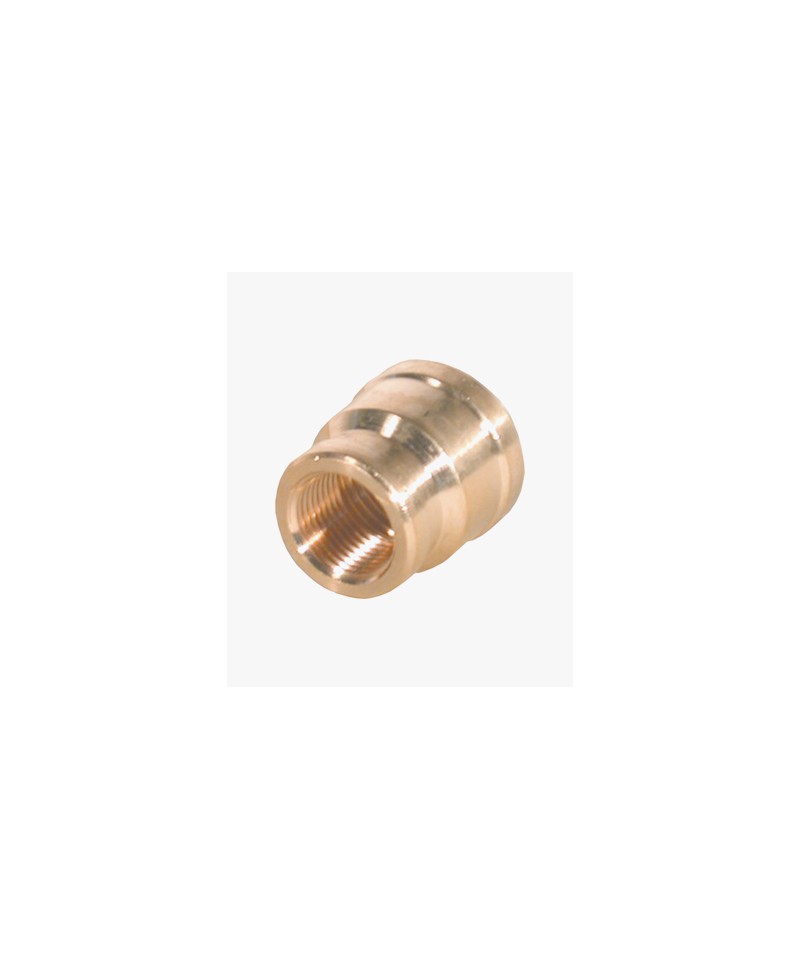

MANICOTTO OTTONE FF RIDOTTO 2"X1"

RACCORDO CROCE IN OTTONE PESANTE

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati delle serie 2600 e serie 2700

sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Prodotto interamente in italia

RACCORDO PER CASSONE AD ESPANSIONE DIRITTO OTTONE

"CON QUESTO RACCORDO SI EVITA DI LAVORARE ALL'INTERNO DEL CASSONE"

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

Detentore a squadra cromato.

• Attacco per tubo ferro

• Cappuccio in ottone

• Doppio O-ring di tenuta sull’asta

• Otturatore a battuta metallica e tenuta con O-ring

• Codolo preguarnito con Loctite® Dri-Seal® 5061

Niplex femmina cromato. • Corpo in ottone CW617N stampato • Attacco intercambiabile per tubo rame, plastica e multistrato

Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati delle serie 2600 e serie 2700

sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Prodotto interamente in italia

Raccordo di giunzione 2 pezzi in ottone giallo con calotta mobile. • Attacchi: maschio-femmina • Guarnizione piana in EPDM • Ottone stampato CW617N

Riferimento: 187200

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

RACCORDO DIRITTO A TRE PEZZI M/F CON TENUTA OR

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

BICONO MASCHIO 1/2''x12mm FIL.20mm

Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

Disponibili per diametri da 6 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:

• rame prodotti secondo EN 1057 negli stati metallurgici duro (R290), semiduro (R250) e ricotto (R220),
• leghe di rame;
• acciaio al carbonio prodotti secondo EN10305;
• acciaio inox prodotti secondo EN10312.

La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.

In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)

MANICOTTO OTTONE CROMATO MF 1.1/4X1.1/2

Adattatore per tubi multistrato completi di calotta cromata, adattabili a

tutti i nostri articoli provvisti di attacco EUROKONUS.
