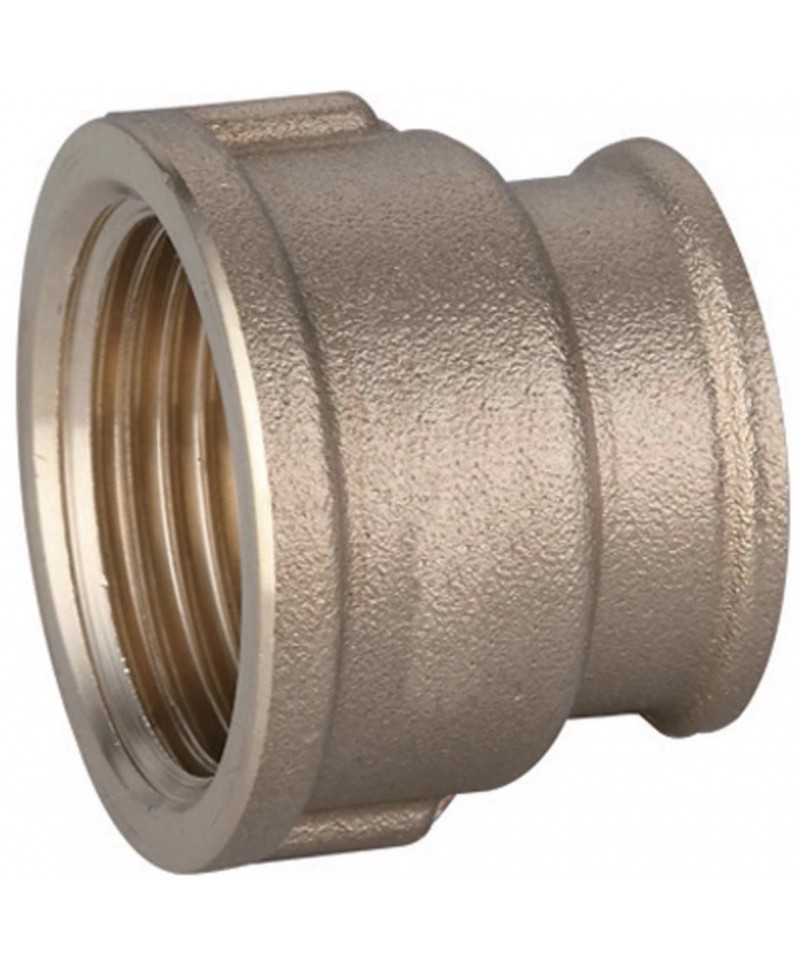

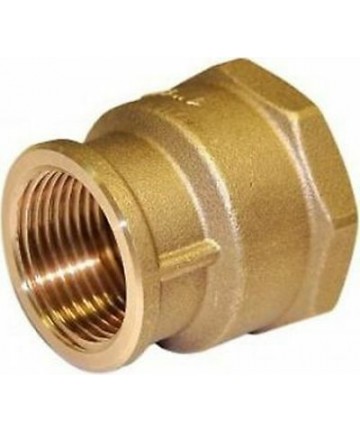

REDUZIERTES MESSING-FF-VERBINDUNG 2"X1"

FLACHE UNTERLEGSCHEIBE AUS MESSING

Pressfittings mit Messingdüse. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasgebrauch • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtungen

Die Pressfittings [Serie 1N00] sind für jede Art von Sanitärinstallation geeignet, sowohl für private, gewerbliche, industrielle als auch landwirtschaftliche Heizungs- und Sanitäranlagen und generell für jede Art von nicht korrosiven Fluiden.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur im solaren Heizsystem: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Fittings entsprechen der Norm UNI EN 1254-2 "Sanitärinstallationen für Kupferrohre mit Druckfittings" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewindeverbindungen für Dichtfugen" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser verwendet werden können, das für den menschlichen Gebrauch bestimmt ist] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II)

VOLLGEWINDE MESSING NIPPEL

Bodenanschlüsse für Zirkulator F1" mit Ausgang 1/2 F (Paar)

VERSTÄRKTE MESSINGVERLÄNGERUNG männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in harten (R290), halbharten (R250) und weichgeglühten (R220) metallurgischen Zuständen hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Garantie der Dichtheit: die Oberfläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Einkerbungen, Ablagerungen, Lackierungen sein, und das Rohr sollte innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohrs wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt), mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (EPDM-Elastomer, das der Norm EN 681-1 entspricht) installiert werden.

KURZE KUPPLUNGEN AUS MESSING

Schraubanschlüsse aus Messing - Zylindrisches Gewinde

Schraubanschlüsse aus Messing

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Es wird die Verwendung von anaeroben Dichtstoffen oder Teflon empfohlen

Vermeiden Sie übermäßiges Drehmoment während der Installation

Material der Anschlüsse Messing CW617N-DW

Gewinde gemäß ISO 228-1

Einzelteile aus Formteilen gemäß EN 12165

Einzelteile aus Stangen gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Mischung Maximale Konzentration 50% / 50%

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wurde,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wurde;
• Edelstahl, das gemäß EN10312 hergestellt wurde.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Abschürfungen, Ablagerungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Installation von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

HERSTELLUNG VON MESSING MIT RECHTEM MÄNNLICHEN

SCHWERE MESSING VERLÄNGERUNG männlich/weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2", Längen von mm.10 bis mm.100 je nach Durchmesser

VERCHROMTE MESSINGFÜLLE 1/2''

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl mit Kohlenstoff, das gemäß EN10305 hergestellt wird;
• Edelstahl, der gemäß EN10312 produziert wird.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Kerben, Schmutz und Farbe sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Beim Anschluss an ein Kupferrohr weich (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung mit dem schwarzen O-Ring (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

Messinganschluss für Gasschlauch GPL DN.10

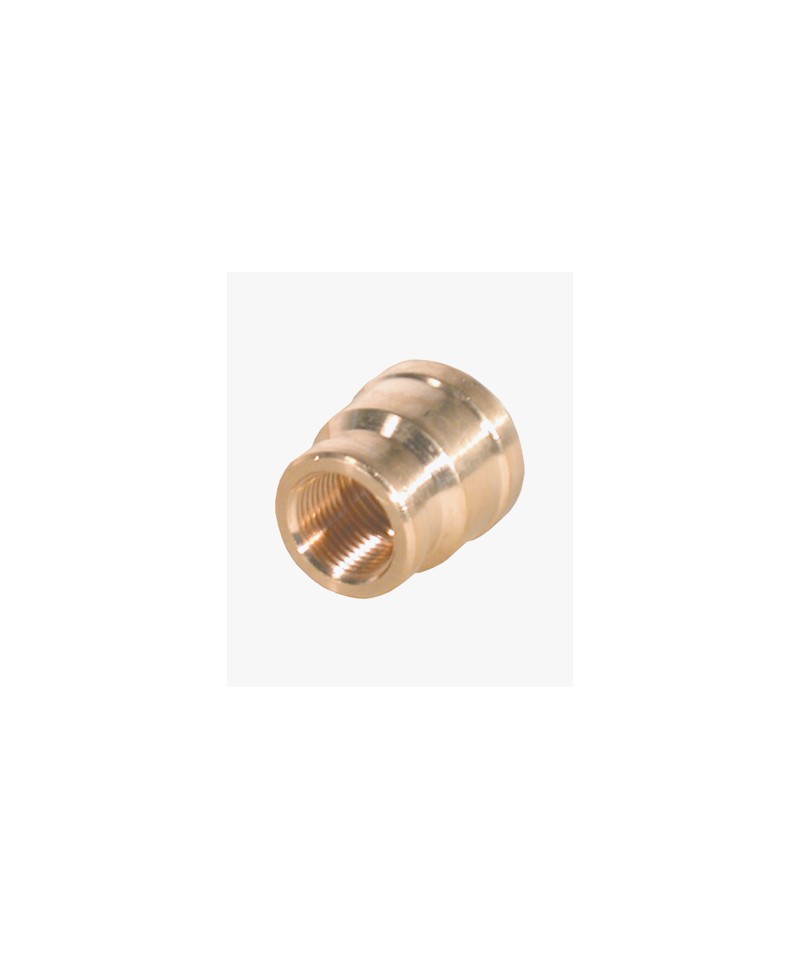

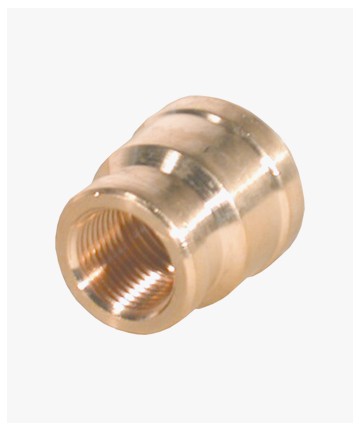

REDUZIERTE VERBINDUNG AUS MESSING

TECHNISCHE INFORMATIONEN

Geeignet zur Wasserverteilung für kaltes und heißes Wasser

in sanitärtechnischen* und Heizungsanlagen. Die

gewindeverbindungen sind anpassbar an jede Art von

Installationen

in der Hydraulik, im Hausbereich, im Gewerbe, in der Industrie,

in der Landwirtschaft für Heizungsanlagen und

sanitärtechnische* Anwendungen und generell mit

allen

Arten von nicht-ärosiven Flüssigkeiten.

MESSING ROHRNIPPEL MM AUS SCHWEREM MESSING MIT KONISCHEM GEWINDE

Messing-Gasanschlussstück DN.10 für GPL
