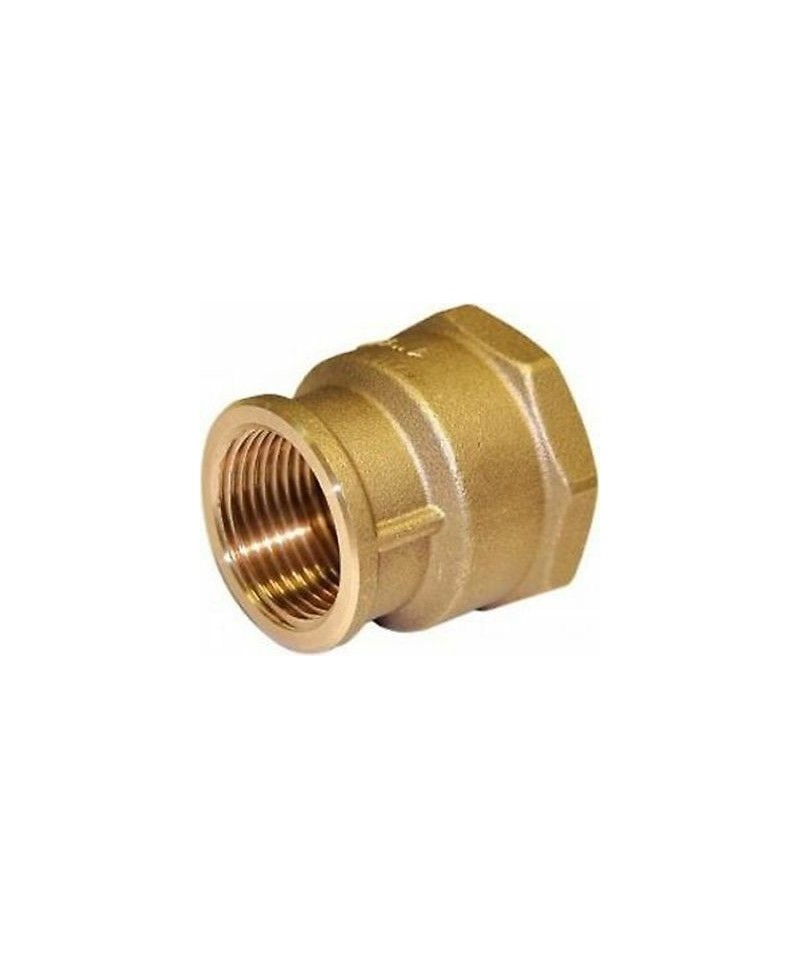

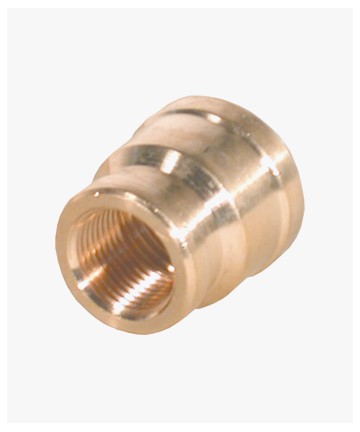

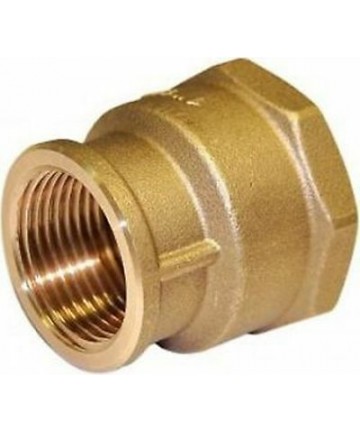

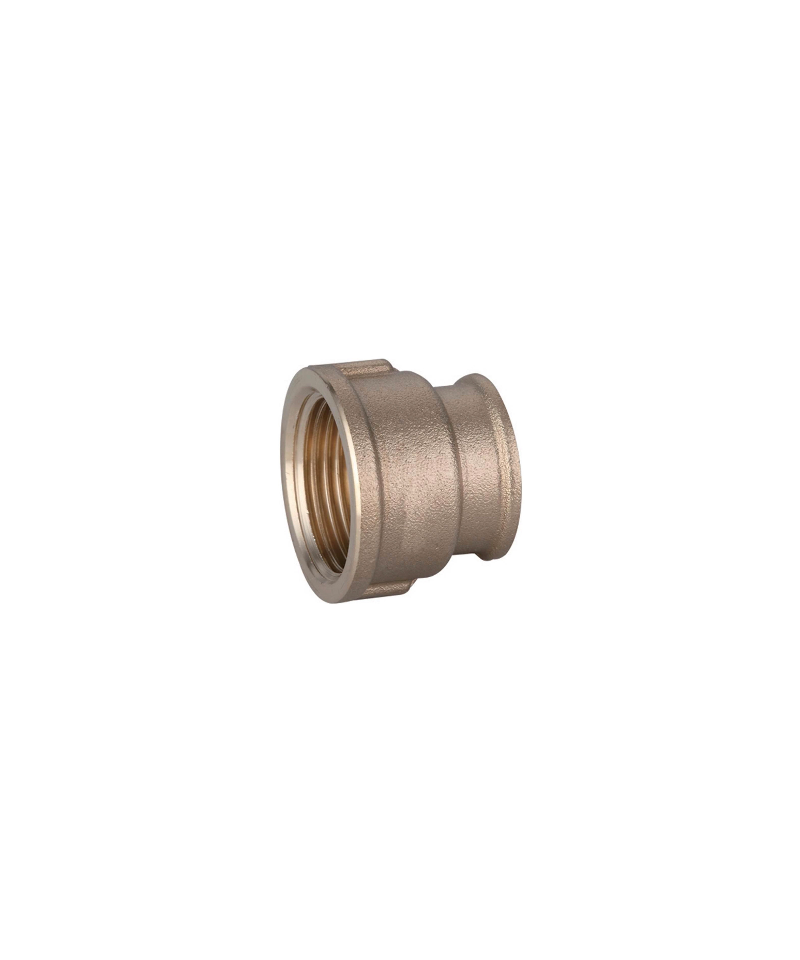

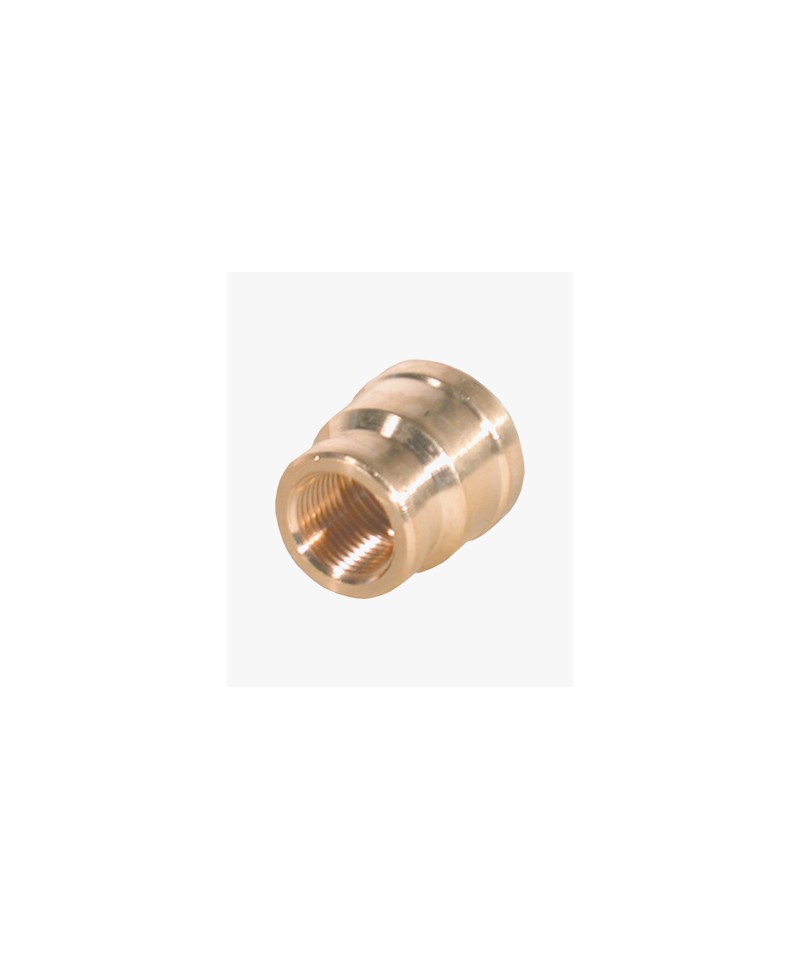

VERCHROMTE MESSING REDUZIERTE VERBINDUNG 1.1/4X1/2

VERLÄNGERUNG AUS SCHWEREM VERCHROMTEM MESSING MÄNNLICH WEIBLICH

SCHNELLVERBINDUNG AUS MESSING FÜR EISENROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/MÄNNLICH

Die Schnellverbindungsstücke Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen im Rahmen von Sanierungsarbeiten in zivilen Anlagen, bei Heizungen und in Wasseranlagen vorgesehen. Der Einbau ist einfach und schnell, nur drei Schritte für hohe Sicherheit dank direkt montierter Rohrverbindung.

Das Dichtungssystem mit zertifizierten konischen Dichtungen (NBR) ermöglicht es, eventuelle Unterdimensionierungen des Rohrdurchmessers auszugleichen. Die Schnellverbindung für Eisenrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Verbindungsanker-System ist einfach und sofort, entspricht dem D.M. 06-04-2004, Nr. 174 und ist gemäß DVGW GAS und ACS zertifiziert.

Erhältlich in den Versionen weiblich, männlich und schiebbares Rohr-Rohr, in den Größen 3/8 und 2″, wurde die Verbindung von Effebi Spa entworfen und vollständig in Italien hergestellt.

Eigenschaften der Kronos Push Verbindungen:

1. Gewinde UNI ISO 7/1
2. Körper mit hoher Sicherheit und schneller, tiefer Einsetzung
3. Selbstanpassende konische Dichtung mit großer Kontaktfläche für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtheit am Rohr
6. Schnellverbindung des Rohrs mit Feststellring

VERBINDUNGSKREUZ AUS SCHWEREM MESSING

TE IN BRASS FF WINKEL 90° AUS SCHWEREM MESSING MIT KONISCHEN GEWINDE

MASSIVE MESSING VERLÄNGERUNG männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2", Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

5143 - GERADE 3-TEILIGE VERBINDUNG AUS GELBEM MESSING, MÄNNLICHE ANSCHLÜSSE

3-teilige gerade Verbindung aus gelbem Messing.
• männliche-männliche Anschlüsse

Vereinbarung, die den Anschluss von Rohren aus hochdichtem Polyethylen mit Ventilen, untereinander oder mit anderen Rohrleitungen zur Gasförderung ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus drei Elementen: einer trichförmigen Gummidichtung, einem Verankerungsring aus Kunststoff und einer Verstärkungsbuchse, die gemäß der Norm UNI 9736 zwingend in das Rohr einzufügen ist.
Die trichförmige Dichtung passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte Abdichtung aufgrund ihrer proportionalen Widerstandsfähigkeit und wird zu einer wirksamen Unterstützung für den mechanischen Dichtungseinsatz.

Die Verbindung TOF ist als Verbindungselement vom Typ A gemäß der Norm EN1254-3 klassifiziert.

GEGENMUTTER FLACH AUS MASSIVMESSING

VERZINKTE ELBOW MIT HALTER 1/2X14

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt nach EN 1057, in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Kohlenstoffstahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Fläche des Rohrs, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Ablagerungen, Beschichtungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle der Verbindung mit weichgeglühten Kupferrohren (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um die tatsächliche kreisförmige Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachdichtung bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (heiß und/oder kalt), mit einem maximalen Arbeitsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Arbeitsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Anschluss unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

90° REDUZIERTER BIS MESSING-VERBINDER WEIBLICH WEIBLICH

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit hohem Kohlenstoffgehalt gemäß EN 10305;
• Edelstahl gemäß EN 10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz, Lackierung sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Fall der Verbindung mit einem weichglühenden Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Flachscheibe bestätigt wird.

Für die Erstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (heiß und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM entsprechend der Norm EN 681-1) installiert werden.

REDUZIERSTÜCK MIT WEIBLICHEN GEWINDE AUS GELBMESSING

Dichtungsanschlüsse mit ovalem Kopf aus Messing. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • Schraube direkt aus der Stange gefertigt • Metallische Dichtheit

Die Dichtungsanschlüsse [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installation für Heizungs- und Sanitäranlagen und im Allgemeinen mit jeder Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200°C • Minimale Betriebstemperatur: -20°C • Maximale Betriebsdruck: 16 bar

Die Anschlüsse entsprechen der Norm UNI EN 1254-2 "Hydraulische Verbindungsstücke für Kupferrohre mit Dichtkopf" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde für dicke, dichte Rohrverbindungen" • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Regelung über Materialien und Objekte, die in festen Anlagen zur Erfassung, Behandlung, Förderung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Entspricht der 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II)

R178X012 BASIS 16

Adapter für Kupferrohr

Adapter für Kupferrohre.
Entspricht der Norm EN 1254-2.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für hydraulische Anlagen.
Temperaturbereich 5÷110 °C.
Maximale Betriebsdruck 10 bar.

Technische Kommunikation

0251IT

Verchromte Reduzierung, die den Übergang von einem FAR 24x19 männlich zu einem 1/2" weiblich ermöglicht. • Dichtungsoberteil mit doppeltem O-Ring • Nur verwendbar an FAR 24x19 männlichen Anschlüssen von Ø16mm
