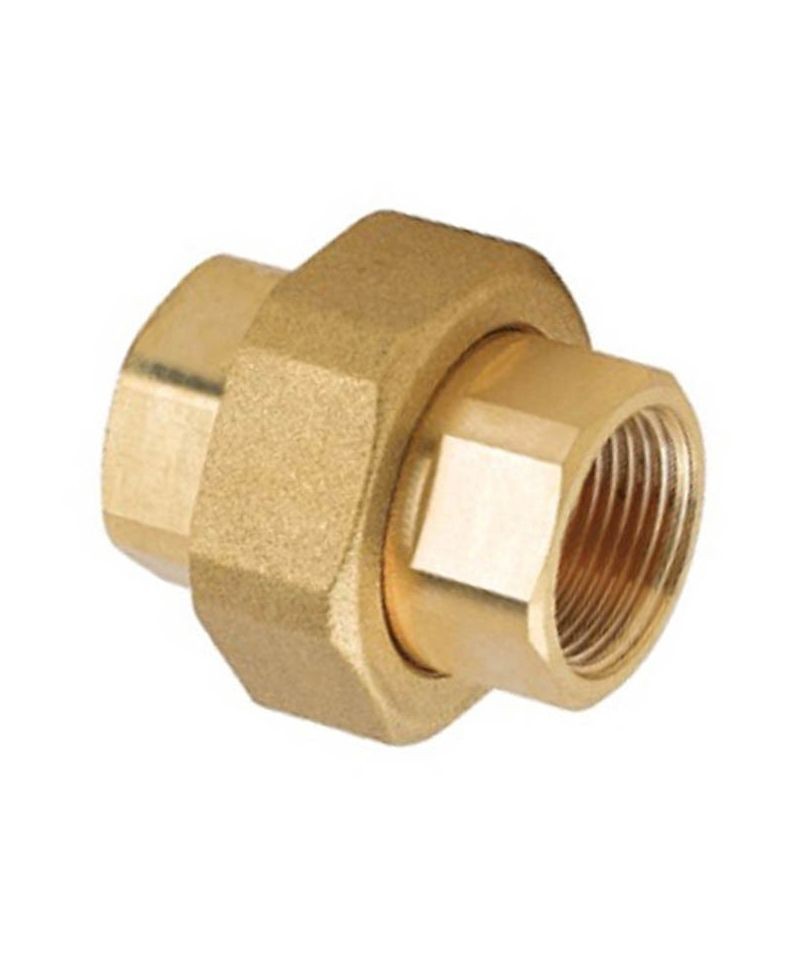

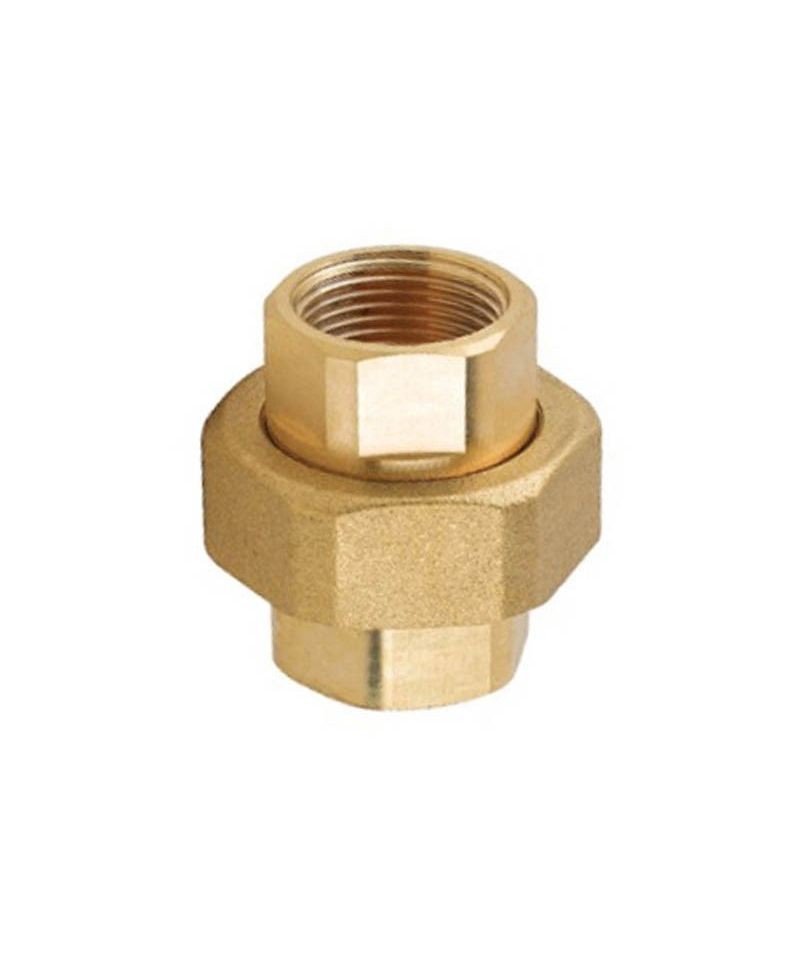

DREHVERBINDUNG MESSING R.FF 1.1/4

ART.3611 11434

Zusammenbaubarer gelber Verteiler mit 2 Abzweigungen. • Körper aus Messing CB770S • Eingang: 1” - 1”1/4 - 1”1/2 - 2” männlich-weiblich • Abzweigungen: 1/2” - 3/4” - 1” weiblich • Abstand der Abzweigungen: 100mm

90° MESSINGWINKEL MF AUS SCHWEREM MESSING MIT KONISCHEM GEWINDE

VERLÄNGERUNG MANN MANN AUS SCHWEREM MESSING
TECHNISCHE INFOS
Einsetzbar für die Zuführung von heißem und kaltem Wasser
in sanitärtechnischen* und Heizungsanlagen. Die
gewindeten Fittings der Serien 2600 und 2700
sind anpassbar für jede Art von Installation
in der Hydraulik, für den Haushalt, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitärtechnische* Anlagen und im Allgemeinen mit jeder
Art von nicht korrosiver Flüssigkeit.
Produkt vollständig in Italien hergestellt

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den Metallurgiekategorien hart (R290), halb-hart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Wahlstahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Realisierung von sanitären Anlagen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Fitting gemäß dem schwarzen O-Ring (Elastomer aus EPDM, konform mit der Norm EN 681-1) installiert werden.

R19

90° Bogenanschluss in drei Teilen mit weiblichen-männlichen Gewindeanschlüssen auf einen BOCCHETTONE

90° Bogenanschluss in drei Teilen mit weiblichen-männlichen Gewindeanschlüssen auf einen BOCCHETTONE. Aus Messing. Geeignet für die Verwendung in hydraulischen Anlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in hydraulischen Anlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in hydraulischen Anlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).

Technische Mitteilung

0568IT

Bogenanschluss, INTERMEDIÄR, aus Messing, mit Anschluss für Adapter für Kupfer-, Kunststoff- oder Mehrschichtrohre.

MESSING VERLÄNGERUNG SCHWER Männlich-Weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmessern

DRUCK- UND TEMPERATURGRANZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN bezieht sich auf die Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen über den für den Schlauch zulässigen.
Gewinde UNI ISO 7/1

Fitting, das die Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings wird durch die besondere Eigenschaft des Polyethylens und seiner Produktionstechnologie bestimmt.
Der konische Teil passt sich den Toleranzen des Schlauches an, einschließlich der Ovalisierung, gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Widerstandsfähigkeit und bietet eine solide Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Schlauches an und gewährleistet einen perfekten Halt am Schlauch selbst. Für PE 100-Leitungen und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die den Schlauch verstärkt. Das TOF-PE-Fitting mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das TOF-Fitting ist gemäß der Norm EN1254-3 als A-Typ Pressfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

MESSING SCHRAUBENSTÜCK HERR, BESTEHEND AUS DREI TEILEN, METALLISCHER KONISCHE HALTERUNG DREHBAR

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt nach EN 1057 in den metallurgischen Zuständen hart (R290), halb-hart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Stahl, hergestellt nach EN10305;
• Edelstahl, hergestellt nach EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Schrammen, Rückständen und Beschichtungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Bei der Verbindung mit weichem Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) erforderlich, um den tatsächlichen kreisförmigen Querschnitt des Rohrs wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Installation von Sanitäranlagen mit Wasser für den menschlichen Verbrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.

MESSINGVERBINDUNG MIT SCHWENKKAPPE 1/2X20 FÜR PE*PVC ROHR

Messingreduzierter Fitting weiblich-weiblich

Verfügbar in den Größen von 1/8 bis 3 Zoll

Gewinde gemäß BSEN ISO 228-1 und 1254-4

Geeignet für die Verbindung mit Materialien, die gemäß EN 12165, CW617N und CW617N EN12164 hergestellt sind

GAISER - Automatisches Luftabsperrventil gerade. • Nennpressung: 10 bar • Maximale Entlastungsdruck: 4 bar • Maximale Betriebstemperatur: 110°C • Schwimmer aus PP

IN GELBEM MESSING

Kunststoffarmaturen mit Messingradius. Verwendbar für die Herstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung.

Die Druckarmaturen [Serie 1N00] sind für jede Art von häuslichen, kommerziellen, industriellen und landwirtschaftlichen hydraulischen Installationen für Heizungs- und Sanitärsysteme geeignet und allgemein für jede Art von nicht korrosivem Fluid.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.

Die Armaturen entsprechen der Norm UNI EN 1254-2 "Hydraulische Armaturen für Kupferrohre mit Druckanschlüssen" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren für dichte Verbindungen auf dem Gewinde" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Trinkwasser verwendet werden können] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).

R179MX020 DIAMETER 20X2

Adapter für Kunststoff- oder Mehrschichtrohre

Adapter für Kunststoff- oder Mehrschichtrohre.
Entspricht der Norm EN 1254-3.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für hydraulische Anlagen.
Betriebstemperaturbereich 5÷110 °C.
Maximaler Betriebsdruck 10 bar.

Technische Mitteilung

R178X012 BASIS 16

Adapter für Kupferrohr

Adapter für Kupferrohre.
Entspricht der Norm EN 1254-2.
Schwarzer O-Ring entspricht der Norm EN 681-1.
Für hydraulische Anlagen.
Temperaturbereich 5÷110 °C.
Maximale Betriebsdruck 10 bar.

Technische Kommunikation

0251IT
