Riferimento: 021203

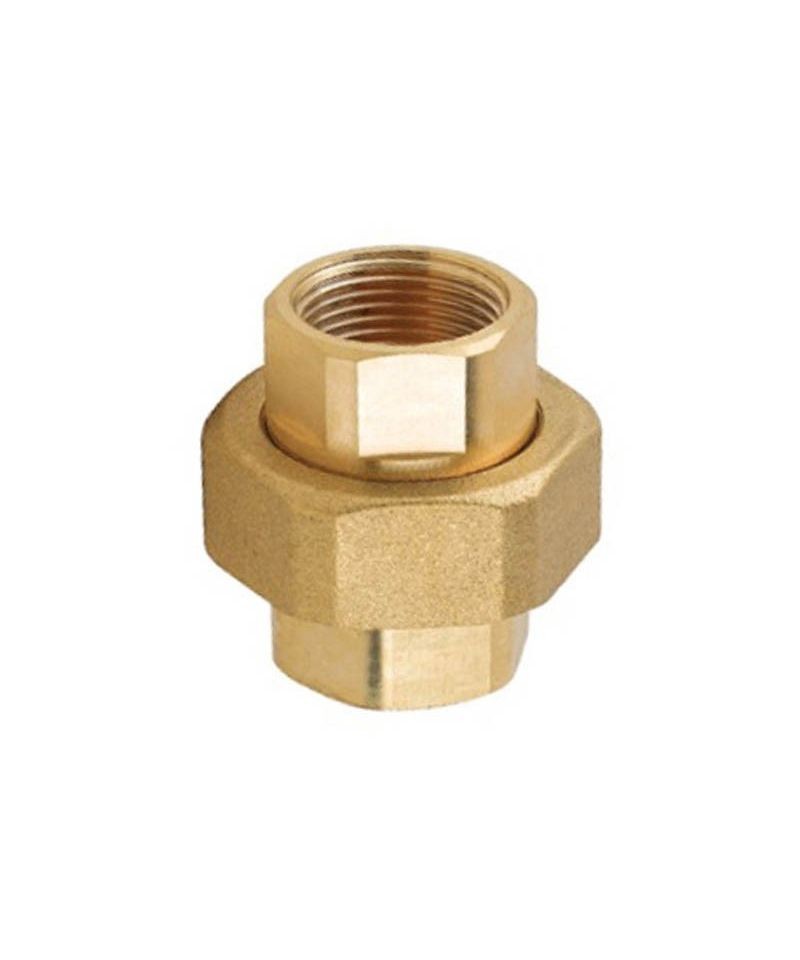

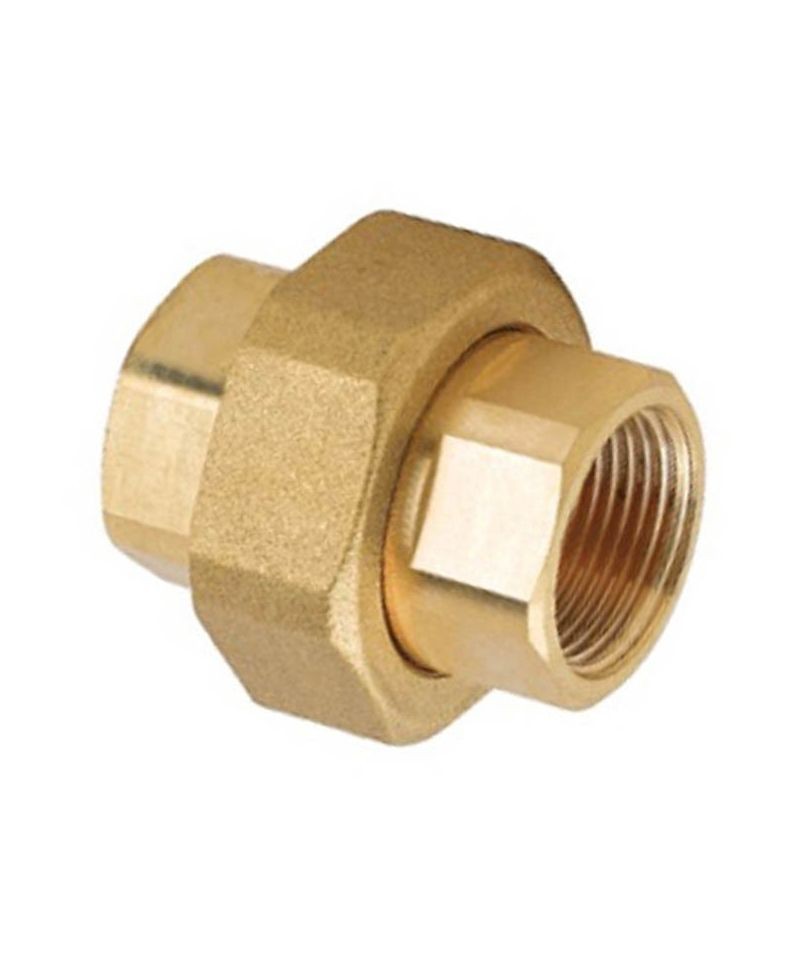

RACCORDO DIRITTO A TRE PEZZI F/F
Utilizzabili per adduzione acqua calda e fredda
in impianti idrico-sanitari* e di riscaldamento.I
raccordi filettati sono adattabili per ogni tipo di installazione
idraulica, domestica, commerciale, industriale,
agricola per impianti di riscaldamento ed
igenico sanitari* e generalmente con qualsiasi
tipologia di fluido non corrosivo.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
RACCORDO DIRITTO A TRE PEZZI F/F
Utilizzabili per adduzione acqua calda e fredda
in impianti idrico-sanitari* e di riscaldamento.I
raccordi filettati sono adattabili per ogni tipo di installazione
idraulica, domestica, commerciale, industriale,
agricola per impianti di riscaldamento ed
igenico sanitari* e generalmente con qualsiasi
tipologia di fluido non corrosivo.
R179MX012
esterno del tubo diametro 14mmnterno del tuno 10mm
Adattatore multistrato,pex-x e pb
Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili
Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica
I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.
Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar
I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
Il comando elettrotermico si può installare sulle valvole termostatizzabili e sui collettori termoelettrici.
La sua funzione è quella di regolare l’apertura e la chiusura di ogni utenza sulla quale è installato, in modo automatico, in base al segnale elettrico ricevuto. Quando il termostato ambiente o la centralina al quale è collegato il comando invia il segnale, il bulbo viene riscaldato elettricamente e la
valvola cambia la sua posizione, fino al raggiungimento della completa apertura o chiusura riconoscibile dalla posizione del cilindretto presente sul comando.
- Installando una testina NC - Normalmente Chiusa, in assenza
di alimentazione elettrica la valvola è in posizione di chiusura. - Installando una testina NO - Normalmente Aperta, in assenza
di alimentazione elettrica la valvola è in posizione di apertura.
MANICOTTO OTTONE CROMATO FF 1''x1/2''
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
Gruppo solare per impianti con recupero. • Miscelatore solare con regolazione 25÷65°C • Valvola deviatrice 3/4” con motore 230V 8s con sblocco manuale • Pressione massima: 10 bar • Temperatura massima: 110°C • Valvole di ritegno sugli ingressi • Guarnizioni di tenuta in EPDM • Guscio di coibentazione • Termostato a distanza con bulbo ad immersione • Attacchi con bocchettoni da 3/4
LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1
Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.
Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.
Raccordo a te, filettato femmina al centro, in ottone, con attacco per adattatore tubo rame, plastica o multistrato.
Disponibili per diametri da 10 mm a 28 mm con filettature da 3/8 di pollice ad 1 pollice, sono idonei all’impiego con tubi di:
La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile.
In caso di accoppiamento con tubo di rame ricotto (R220) è obbligatorio l’utilizzo delle boccole di rinforzo interne (articolo 8755) per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.
Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1)
GOMITO IN OTTONE A 45°FF IN OTTONE PESANTE FILETTO CONICO DELLA DITTA GUIDI
Raccordo diritto a pressare multipinza, con calotta base Eurocono.
In ottone. Per tubi in plastica o multistrato.
Doppio O-Ring nero di tenuta conforme norma EN 681-1.
Per impianti idraulici e sanitari.
Campo di temperatura 5÷110 °C.
Pressione massima di esercizio 10 bar per tubo multistrato 20x2
MANICOTTO RIDOTTO FILETTI MASCHIO FEMMINA IN OTTONE GIALLO
GOMITO BICONO 90' IN OTTONE CROMATO 12x12mm
Bocchettoni per Circolatore Attacco F1.1/2x Uscita 1" F (Coppia)
