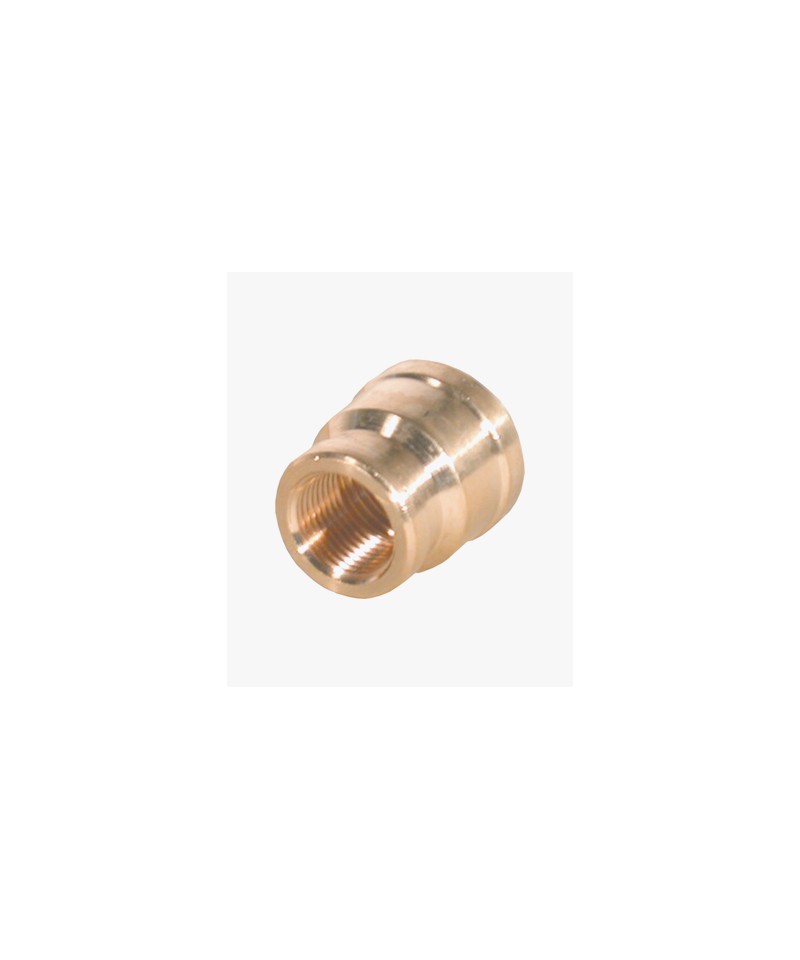

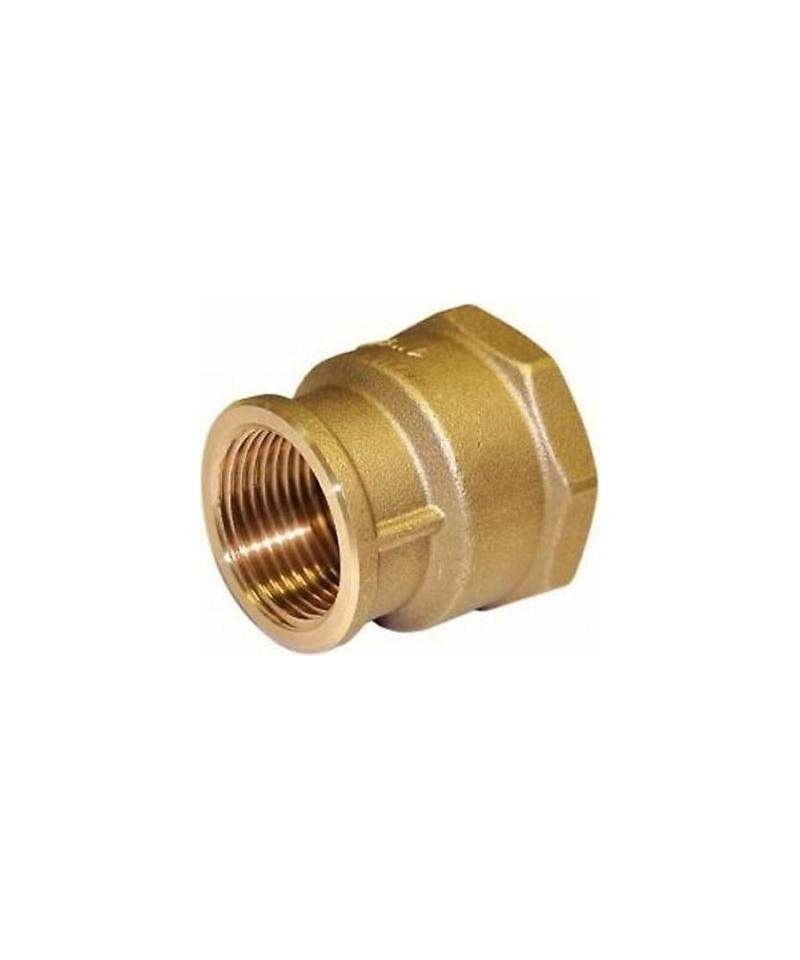

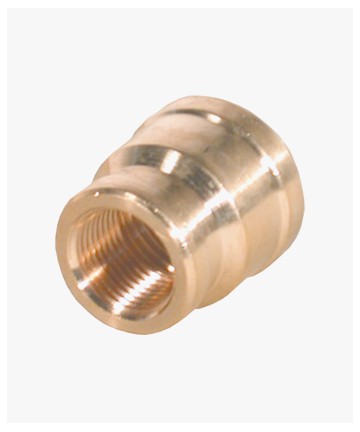

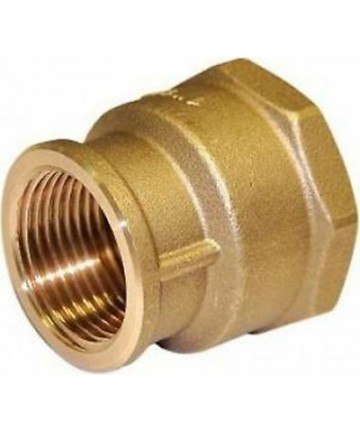

MANICOTTO OTTONE FF RIDOTTO 1.1/4X1/2

TAPPO OTTONE CROMATO MASCHIO 3/8''

RACCORDO OTTONE CON OR DIRITTO MASCHIO

Valvola manuale a squadra cromata.

• Attacco intercambiabile per tubo rame, plastica e multistrato

• Volantino rinforzato in metallo

• Asta con doppia tenuta, O-ring e premistoppa

• Otturatore a battuta metallica e tenuta con O-ring

• Codolo preguarnito con Loctite® Dri-Seal® 5061

RONDELLA IN OTTONE PESANTE PER SCORREVOLI IN OTTONE

 SCORREVOLE MASCHIO MASCHIO CON FILETTO LUNGO

Cassetta di ispezione in plastica “TUTTO”.

• Possibilita di alloggiare i collettori usando gli appositi supporti

( Art. 7500 - 7550 )

• Fissaggio del coperchio con viti

• Non adatta per l’installazione di collettori termoelettrici

MANICOTTO IN OTTONE FF RIDOTTO

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

PROLUNGA MASCHIO MASCHIO IN OTTONE PESANTE

INFO TECNICHE

Utilizzabili per adduzione acqua calda e fredda

in impianti idrico-sanitari* e di riscaldamento.I

raccordi filettati delle serie 2600 e serie 2700

sono adattabili per ogni tipo di installazione

idraulica, domestica, commerciale, industriale,

agricola per impianti di riscaldamento ed

igenico sanitari* e generalmente con qualsiasi

tipologia di fluido non corrosivo.

Prodotto interamente in italia

LIMITI DI PRESSIONE E TEMPERATURA
Temperatura max: da 5°C to 80°C
Pressione max: PN16 (20°C)
Il PN è a temperatura ambiente; per altre temperature vedere riduzione del PN secondo EN12201 - 1 appendice A.
Nota: non utilizzare il raccordo a temperature superiori di quelle consentite per il tubo.
Filettatura UNI ISO 7/1

Raccordo che consente il collegamento di tubi in polietilene ad alta o bassa densità.
Il sistema di ancoraggio e di giunzione è il più semplice, facile ed immediato. E’ composto da solo due elementi: una guarnizione tronco-conica in gomma e un anello di ancoraggio (plastico o metallico). La speciale configurazione dell’anello in gomma è dettata dalla particolare caratteristica del polietilene e della sua tecnologia di produzione.
Il tronco conico si adatta alle tolleranze del tubo, comprese le ovalizazzioni, garantisce una perfetta tenuta idraulica grazie alla sua resistenza proporzionale e diventa valido supporto all’ anello di tenuta meccanica. L’anello di tenuta meccanica, grazie alla sua  particolare configurazione, si adatta alle tolleranze del tubo e garantisce un perfetto bloccaggio sul tubo stesso. Per le tubazioni in PE 100 e nelle condotte gas è disponibile un rinforzo interno (Boccola) che irrigidisce il tubo. Il raccordo TOF PE con apposita boccola di rinforzo è adatto per tubi in PE-X.

Il raccordo TOF è classificato come giunto a compressione di tipo A, secondo la norma EN1254-3. I filetti sono secondo UNI ISO 7/1.

Raccordo diritto in tre pezzi, con attacchi filettati femmina-maschio a bocchettone

Raccordo diritto in tre pezzi, con attacchi filettati femmina-maschio a bocchettone. In ottone. Idoneo per utilizzo in impianti idraulici, di distribuzione gas e impianti solari termici.

Campo di temperatura in impianti idraulici 5÷160 °C per misure 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C per misure 1-1/2”, 2”.
Campo di temperatura in impianti di distribuzione gas 5÷90 °C.

Pressione massima di esercizio in impianti idraulici 10 bar.
Pressione massima di esercizio in impianti di distribuzione gas 5 bar (MOP 5).

Comunicazione Tecnica

0568IT

TE IN OTTONE FF A 90° IN OTTONE RIDOTTO CON RIDUZIONE AL CENTRO

MANICOTTO IN OTTONE FF  PESANTE FILETTO CONICO

Valvola di zona a 2 vie (SOLO CORPO) MOTORIZZABILE cromata a sfera BOCCHETTONATA. • Corpo valvola a sfera: ottone CW617N • Guarnizioni di tenuta: O-Ring in EPDM e sedi in PTFE • Pressione nominale: 16 bar • Pressione massima diferenziale: 5 bar • Temperatura fuido: -10°C (con antigelo) 100°C • Fluidi utilizzabili: acqua e acqua con glicole • Attacchi: maschio-maschio • Passaggio totale

RACCORDO OTTONE CON OR DIRITTO MASCHIO

Raccordi a compressione con ogiva in ottone. Utilizzabili nella realizzazione di impianti per la fornitura e la distribuzione di acqua sanitaria (calda e fredda) e combustibili

Utilizzabile per tubo rame e tubo acciaio • Utilizzabile per uso gas • • Dado ricavato direttamente da barra • Tenuta metallica

I raccordi a compressione [serie 1N00] sono adattabili per ogni tipo di installazione idraulica domestica, commerciale, industriale, agricola per impianti di riscaldamento ed igenico sanitari e generalmente con qualsiasi tipologia di fluido non corrosivo.

Temperatura massima di esercizio: 120 °C • Temperatura di esercizio sistema solare termico: 200°C • Temperatura minima di esercizio: -20°C • Pressione massima di esercizio: 16 bar

I raccordi sono conformi alla norma UNI EN 1254-2 “Raccorderia idraulica per tubazioni rame con terminali a compressione” • Tutte le filettature sono conformi alla norma UNI EN 10226-1 “ Filettatura di tubazioni per accoppiamento a tenuta sul filetto” • I materiali utilizzati sono conformi al Decreto Ministeriale n° 174 del 06/04/2004 [Regolamento concernente i materiali e gli oggetti che possono essere utilizzati negli impianti fissi di captazione, trattamento, adduzione e distribuzione delle acque destinate al consumo umano] • Conforme a 4MS, UBA List (gruppo BC), DIN 50930/6 Dir. 2011/65/UE, 6C allegato III (RhOS II)

PROLUNGA OTTONE PESANTE maschio femmina

Disponibili da diametro 3/8 a diametro 2" lunghezze disponibili da mm.10 a mm.100 secondo i diametri
