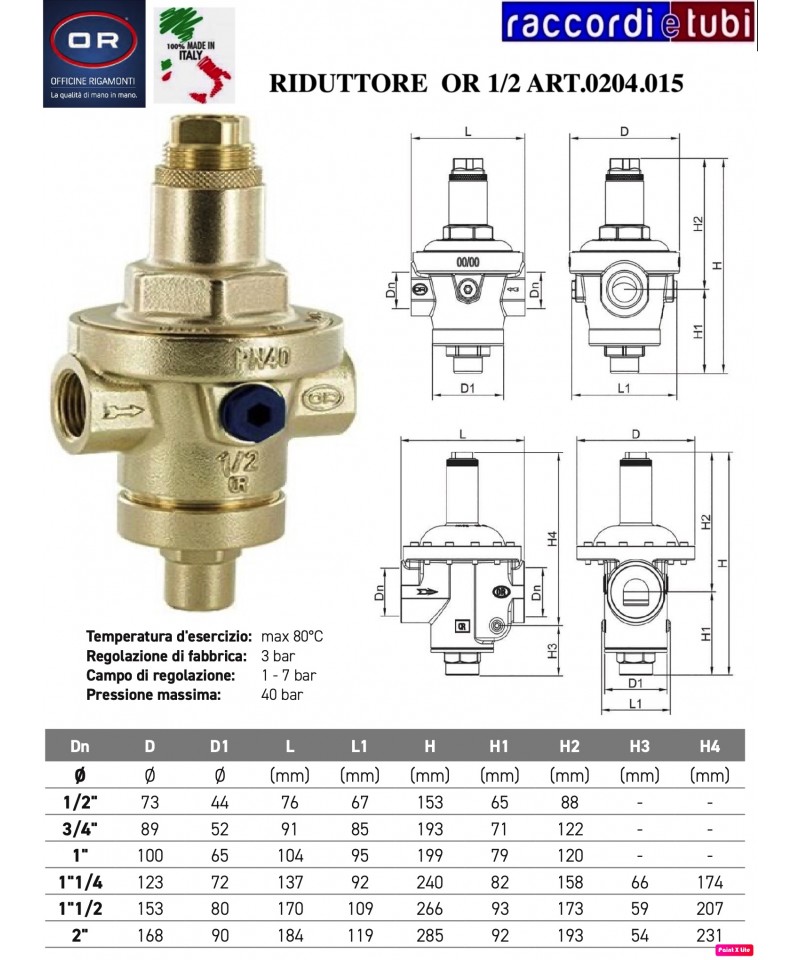

RIDUTTORE PRESSIONEOR 1/2 A MEMBRANA PN40 MODELLO 0204

Valvola automatica che riduce e stabilizza la pressione di un fluido all'interno di una condotta di distribuzione in base al valore preimpostato; l'impiego di questo dispositivo idraulico si rende necessario se la pressione massima possibile in qualunque punto del sistema di approvvigionamento di acqua può raggiungere o eccedere la relativa pressione di esercizio massima ammissibile.

Caratteristiche del prodotto

• idoneo per sistemi di approvvigionamento idrico sia all'esterno che all'interno di edifici
• la struttura del pistone interna in materiale termoplastico caricato garantisce rigidità, resistenza ed elevata precisione di regolazione, grazie alla sede compensata
• le sue guarnizioni a basso coefficiente di attrito statico, garantiscono resistenza all'usura e limitati interventi di manutenzione
• la finitura interna del corpo e le dimensioni maggiorate dei passaggi permettono di ottenere elevate portate anche a fronte di piccoli prelievi d'acqua
• può essere installato su impianti sanitari per l'approvvigionamento di acqua, impianti di irrigazione, di distribuzione aria compressa (no olii nebulizzati) e su tubi per servizi antincendio
• adatto per il trasporto di fluidi alimentari e acqua potabile (soddisfa le specifiche prescrizioni del Ministero della Salute)
• attacco con bocchettone femmina-femmina compreso
• PER ULTERIORI INFO VEDI PDF ALLEGATO

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

11 BIS

alimentazione dacqua individuali appartamenti e ville

Descrizione :

• PRESSIONE A MONTE GARANTITA 25 bar θ 80°C
• Campo di regolazione a valle : da 1 a 5,5 bar (valore indicativo secondo la norma EN 1567)
• Con montaggio di una molla di compensazione (RC) si ottengono delle regolazioni a valle a partire da 0,5 bar.
• Con tappo 1/4'' a ogni lato che permette il montaggio di un manometro
• Regolazione : consegnato pre-regolato a 3 bar
• CORPO : bronzo
• SEDE : inox DN 15 e 20
• Filettato doppia femmina

I riduttori di pressione Desbordes 11BIS e 11BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas inerti (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. Riduttori di pressione Desbordes 11BIS e 11BIS RC Importante: i valori di temperatura e pressione indicati per le diverse categorie di fluidi (L1/L2/G1/G2) non costituiscono garanzia d’uso. Pertanto è necessario convalidare l’utilizzo del prodotto in determinate condizioni d’esercizio con l’assistenza del nostro ufficio tecnico. Richiedere il manuale d’istruzioni ai nostri uffici commerciali.

DESCRIZIONE

ART.143 FILETTI FEMMINA FEMMINA

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″

Caratteristiche

• Certificato DVGW; certificato WRAS in accordo a BSEN1567
• Campo da 1,5 a 6 bar
• Tmax 40°C
• Pmax 25 bar
• Tazza filtro trasparente - magliatura 0,16mm
• Valvola riduttrice bilanciata a singola sede
• Approvazione per bassar umorosità, Gruppo 1, senza limitazioni fino ad 1 1/4"
• Pressione d'uscita impostabile per mezzo di ghiera
• Pressione impostata indicata sulla scala graduata
• Molla di regolazione non a contatto con l'acqua potabile
• Otturatore in materiale sintetico d’elevata qualità,facilmente sostituibile
• Filtro fine integrato in acciaio inox
• Facilmente convertibile in filtro riduttore con lavaggio controcorrente (FN09S)
• Implementabile con valvola di non ritorno (RV277)
• Bilanciamento della pressione in ingresso - le fluttuazioni della pressione d'ingresso non influenzano la pressione d'uscita
• inService: manutenzione programmata senza necessità di smontare il riduttore dalla tubazione
• Affidabile e collaudato in milioni di applicazioni.

Costruzione

Il riduttore di pressione comprende

• Corpo con prese di pressione in uscita su ambo i lati per manometro con attacco G 1/4"
• Attacchi filettati maschio con bocchettoni (versioni A&B)
• Otturatore completo di membrana e sedeFiltro fine per piccole impurità , con retino da 0,16 mm
• Calotta copri molla con ghiera di regolazione e scala graduata
• Tazza per filtromolla di regolazione

Materiali

• Corpo: in ottone resistente alla dezincatura
• Bocchettoni: filettati in ottone
• Otturatore: in materiale sintetico d'elevata qualità
• Filtro fine integrato: in acciaio inox
• Calotta copri-molla e ghiera di regolazione: in materiale sintetico d'elevata qualità
• Tazza per filtro: trasparente o in ottone

• Construction
  Costruzione
  The pressure reducing valve comprises:
  Il riduttore di pressione comprende:
  •
  •
  Corpo con prese di pressione in uscita su ambo i lati per Housing with pressure gauge connections on both sides manometro con attacco G 1/4"
  •
  Threaded male connections (options A & B)
  •
  Attacchi filettati maschio con bocchettoni (versioni A & B)


  Otturatore completo di membrana e sede
  •
  Filtro fine per piccole impurità, con retino da 0,16 mm
  •
  Calotta copri-molla con ghiera di regolazione e scala

  graduata
  •
  T azza per filtro
  •
  Molla di regolazione
  • Manometro non incluso (vedere accessori)
  Materiali

  Corpo: in ottone resistente alla dezincatura

  Bocchettoni: filettati in ottone
  •
  Otturatore: in materiale sintetico d’elevata qualità
  •
  Calotta copri-molla e ghiera di regolazione: in materiale

  Tazza per filtro: trasparente o in ottone

  Membrana: in NBR rinforzata con fibre

  Guarnizioni: in NBR


  Molla in acciaio: in NBR rinforzta con fibre
• Guarnizioni: in NBR
• Molla in Acciaio
• PER ULTERIORI INFO VEDI PDF ALLEGATO

Installazione sia orizzontale che verticale. Quadrante asciutto a trasmissione magnetica 8 rulli con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo: 90°C. Confezione completa di raccordi. Non predisposti per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 10 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.

VALVOLA STATICA DI BILANCIAMENTO IDROSET-CF S SIZE DN15 1/2

Perché un sistema bilanciato? iDROSET® Serie CF Il bilanciamento di un impianto di riscaldamento garantisce una corretta distribuzione del calore nel sistema assicurando il livello desiderato di comfort in una stanza o in un appartamento. Il bilanciamento idraulico di un impianto di riscaldamento e di condizionamento è raccomandato dalle normative locali ed europee come fattore chiave per il risparmio energetico. I sistemi bilanciati permettono alle persone di ricevere la temperatura ed il benessere richiesti, evitando che le pompe lavorino in condizioni non ottimali e riducendo i rumori fastidiosi dovuti alla velocità dei fluidi. La nuova valvola Watts risponde a tutte queste esigenze in modo facile e veloce

DESCRIZIONE

ART.143MM CON BOCCHETTONI

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

Il corpo in bronzo offre una maggiore precisione e stabilità nel tempo in quanto meno soggetto a corrosioni. Cursore cilindrico e sede in acciaio inossidabile, membrana e guarnizione della valvola in EPDM, attacco per il manometro da ambedue le parti. Riduttore rinomato per la sua precisione a valle, grazie ai tre cilindri che permettono un movimento equilibrato in tutte le situazioni. Filtro in acciaio inox a maglia larga 1000 μm, tazza del filtro in bronzo. In posizione orizzontale permette una rapida pulizia senza intervenire sul meccanismo. Completo di raccordi in ottone.Installabile in qualsiasi posizione.

Temperatura: max. 70°C

Regolazione di fabbrica: 400 kPa (4 bar) Pressione secondaria: 200 - 600 kPa (2 - 6 bar) Pressione nominale: 2500 kPa (25 bar)

11 BIS

alimentazione dacqua individuali appartamenti e ville

Descrizione :

• PRESSIONE A MONTE GARANTITA 25 bar θ 80°C
• Campo di regolazione a valle : da 1 a 5,5 bar (valore indicativo secondo la norma EN 1567)
• Con montaggio di una molla di compensazione (RC) si ottengono delle regolazioni a valle a partire da 0,5 bar.
• Con tappo 1/4'' a ogni lato che permette il montaggio di un manometro
• Regolazione : consegnato pre-regolato a 3 bar
• CORPO : bronzo
• SEDE : inox DN 15 e 20
• Filettato doppia femmina

I riduttori di pressione Desbordes 11BIS e 11BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas inerti (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. Riduttori di pressione Desbordes 11BIS e 11BIS RC Importante: i valori di temperatura e pressione indicati per le diverse categorie di fluidi (L1/L2/G1/G2) non costituiscono garanzia d’uso. Pertanto è necessario convalidare l’utilizzo del prodotto in determinate condizioni d’esercizio con l’assistenza del nostro ufficio tecnico. Richiedere il manuale d’istruzioni ai nostri uffici commerciali.

Installazione solo orizzontale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: emettitore impulsi P = 1-10-100 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.

Contatore a getto unico, quadrante asciutto a trasmissione magnetica 8 rulli, avvitato sulla cassa con attacco EAS per la sostituzione del corpo misura senza lo smontaggio di tutto il gruppo rubinetto. Pressione nominale 10 bar. Temperatura massima di utilizzo 90°C. Predisposto per modulo radio 868 MHz (EN 13757) OMS. Completo di supporto in ottone cromato con rubinetto per la chiusura della mandata. A norma Europea EN 14154, direttiva 2004/22/CE (MID). Per una corretta installazione abbinare uno dei raccordi dedicati.

VALVOLA STATICA DI BILANCIAMENTO IDROSET-CF S SIZE DN20 3/4

Perché un sistema bilanciato? iDROSET® Serie CF Il bilanciamento di un impianto di riscaldamento garantisce una corretta distribuzione del calore nel sistema assicurando il livello desiderato di comfort in una stanza o in un appartamento. Il bilanciamento idraulico di un impianto di riscaldamento e di condizionamento è raccomandato dalle normative locali ed europee come fattore chiave per il risparmio energetico. I sistemi bilanciati permettono alle persone di ricevere la temperatura ed il benessere richiesti, evitando che le pompe lavorino in condizioni non ottimali e riducendo i rumori fastidiosi dovuti alla velocità dei fluidi. La nuova valvola Watts risponde a tutte queste esigenze in modo facile e veloce

DESCRIZIONE

ART.143 FILETTI FEMMINA FEMMINA

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 15bar. Pressione in uscita regolabile fra 1 e 4 bar.
Pretaratura in fabbrica a 3 bar.
Attacco manometro 1/4” per il controllo della pressione in uscita.
Attacchi filettati ISO228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
