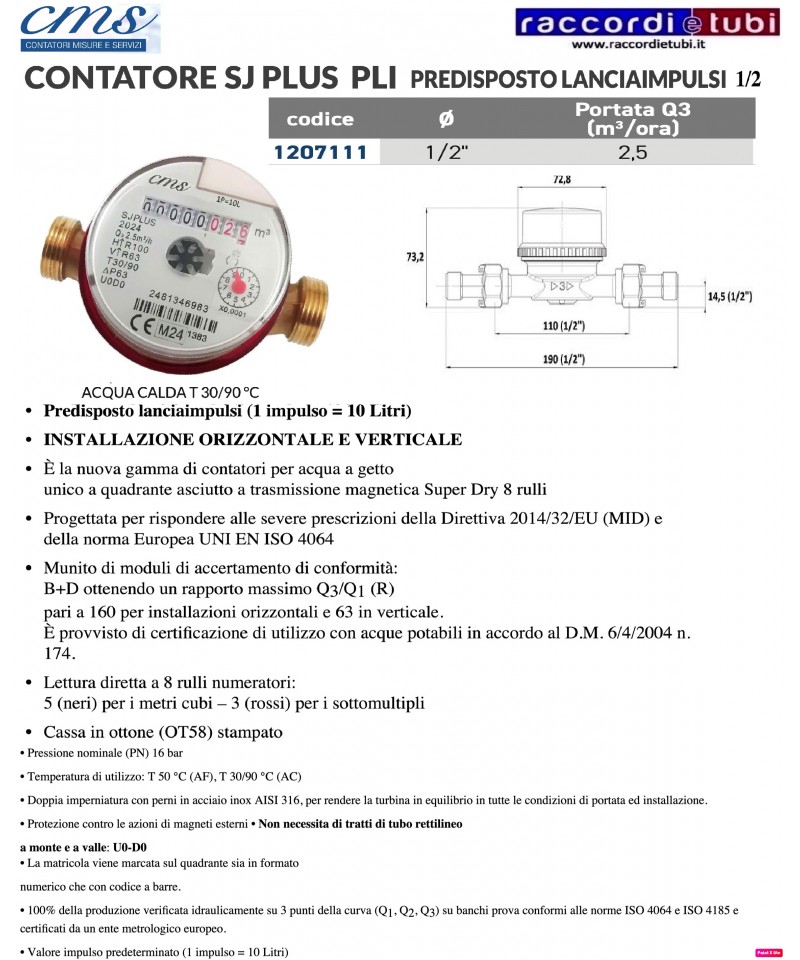

Riferimento: *1207111

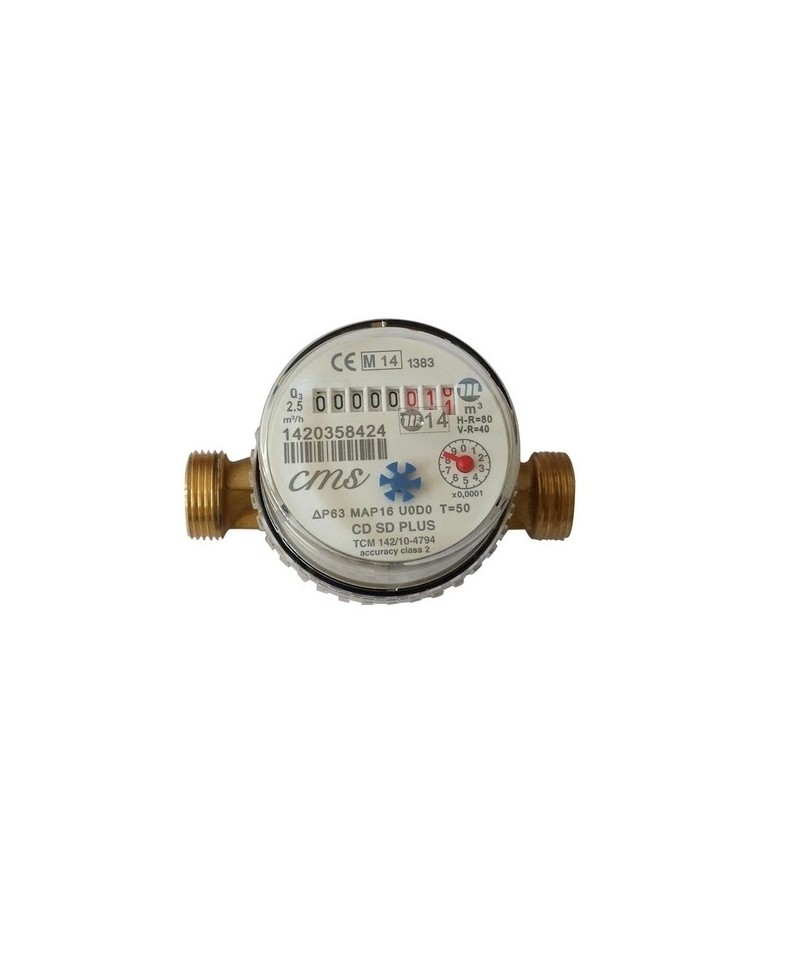

Installazione sia orizzontale che verticale. Quadrante asciutto a trasmissione magnetica 8 rulli con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo: 90°C. Confezione completa di raccordi. Non predisposti per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 10 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.
Per ulteriori info vedi il PDF allegato
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Installazione sia orizzontale che verticale. Quadrante asciutto a trasmissione magnetica 8 rulli con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo: 90°C. Confezione completa di raccordi. Non predisposti per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 10 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.
Per ulteriori info vedi il PDF allegato
Indispensabile per corretta installazione del contatore a turbina con rubinetto concentrico (1207171).
VALVOLA STATICA DI BILANCIAMENTO IDROSET-CF S SIZE DN20 3/4
Perché un sistema bilanciato? iDROSET® Serie CF Il bilanciamento di un impianto di riscaldamento garantisce una corretta distribuzione del calore nel sistema assicurando il livello desiderato di comfort in una stanza o in un appartamento. Il bilanciamento idraulico di un impianto di riscaldamento e di condizionamento è raccomandato dalle normative locali ed europee come fattore chiave per il risparmio energetico. I sistemi bilanciati permettono alle persone di ricevere la temperatura ed il benessere richiesti, evitando che le pompe lavorino in condizioni non ottimali e riducendo i rumori fastidiosi dovuti alla velocità dei fluidi. La nuova valvola Watts risponde a tutte queste esigenze in modo facile e veloce
Contatore a getto unico, quadrante asciutto a trasmissione magnetica 8 rulli, avvitato sulla cassa con attacco EAS per la sostituzione del corpo misura senza lo smontaggio di tutto il gruppo rubinetto. Pressione nominale 10 bar. Temperatura massima di utilizzo 90°C. Predisposto per modulo radio 868 MHz (EN 13757) OMS. Completo di supporto in ottone cromato con rubinetto per la chiusura della mandata. A norma Europea EN 14154, direttiva 2004/22/CE (MID). Per una corretta installazione abbinare uno dei raccordi dedicati.
VALVOLA STATICA DI BILANCIAMENTO IDROSET-CF S SIZE DN15 1/2
Perché un sistema bilanciato? iDROSET® Serie CF Il bilanciamento di un impianto di riscaldamento garantisce una corretta distribuzione del calore nel sistema assicurando il livello desiderato di comfort in una stanza o in un appartamento. Il bilanciamento idraulico di un impianto di riscaldamento e di condizionamento è raccomandato dalle normative locali ed europee come fattore chiave per il risparmio energetico. I sistemi bilanciati permettono alle persone di ricevere la temperatura ed il benessere richiesti, evitando che le pompe lavorino in condizioni non ottimali e riducendo i rumori fastidiosi dovuti alla velocità dei fluidi. La nuova valvola Watts risponde a tutte queste esigenze in modo facile e veloce
DESCRIZIONE
ART.143 FILETTI FEMMINA FEMMINA
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″
Installazione solo orizzontale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: emettitore impulsi P = 1-10-100 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.
Per ulteriori info vedi il PDF allegato
CARATTERISTICHE TECNICHE Attacco in entrata (bocchettone): Ø1/2” M Attacco in uscita: Ø1/2” F Attacco manometro: Ø1/4” F Temperatura massima di esercizio: 85°C Temperatura minima di esercizio: 5°C Pressione massima a monte: 10 bar Pressione di taratura: 0,5 ÷ 4 bar Corpo valvola, asta, otturatore e particolari interni: Ottone CW617N e CB753S Molla: Acciaio AISI302 Membrana riduttore: NBR Valvola di ritegno: Pressione differenziale 0,02 bar Guarnizione OR: EPDM Filtro: 450 µm Manopola comando rubinetto d’arresto: ABS
Installazione sia orizzontale che verticale. Quadrante asciutto a trasmissione magnetica 8 rulli. Pressione nominale 16 bar. Temperatura massima di utilizzo: 50°C. Confezione completa di raccordi. Non predisposti per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 10 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.
Per ulteriori info vedi il PDF allegato
DESCRIZIONE
ART.143 FILETTI FEMMINA FEMMINA
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″
11 BIS
alimentazione dacqua individuali appartamenti e ville
Descrizione :
I riduttori di pressione Desbordes 11BIS e 11BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas inerti (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. Riduttori di pressione Desbordes 11BIS e 11BIS RC Importante: i valori di temperatura e pressione indicati per le diverse categorie di fluidi (L1/L2/G1/G2) non costituiscono garanzia d’uso. Pertanto è necessario convalidare l’utilizzo del prodotto in determinate condizioni d’esercizio con l’assistenza del nostro ufficio tecnico. Richiedere il manuale d’istruzioni ai nostri uffici commerciali.
Descrizione
Riduttore di pressione brevettato a membrana con sede compensata, con manopola per la regolazione della pressione in uscita e scala graduata esterna per una agevole lettura della pressione di taratura. Completo di raccordi a bocchettone. Corpo in ottone CW617N stampato e sabbiato. Cartuccia filtrante in acciaio inox.
Con manometro M3A-ABS50 (Scala 0÷6 bar).
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 15bar. Pressione in uscita regolabile fra 1 e 4 bar.
Pretaratura in fabbrica a 3 bar.
Attacco manometro 1/4” per il controllo della pressione in uscita.
Attacchi filettati ISO228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Il riduttore di pressione comprende
Construction
Costruzione
The pressure reducing valve comprises:
Il riduttore di pressione comprende:
•
•
Corpo con prese di pressione in uscita su ambo i lati per Housing with pressure gauge connections on both sides manometro con attacco G 1/4"
•
Threaded male connections (options A & B)
•
Attacchi filettati maschio con bocchettoni (versioni A & B)
Otturatore completo di membrana e sede
•
Filtro fine per piccole impurità, con retino da 0,16 mm
•
Calotta copri-molla con ghiera di regolazione e scala
graduata
•
T azza per filtro
•
Molla di regolazione
• Manometro non incluso (vedere accessori)
Materiali
Corpo: in ottone resistente alla dezincatura
Bocchettoni: filettati in ottone
•
Otturatore: in materiale sintetico d’elevata qualità
•
Calotta copri-molla e ghiera di regolazione: in materiale
Tazza per filtro: trasparente o in ottone
Membrana: in NBR rinforzata con fibre
Guarnizioni: in NBR
Descrizione
Riduttore di pressione brevettato a membrana con sede compensata, con manopola per la regolazione della pressione in uscita e scala graduata esterna per una agevole lettura della pressione di taratura. Completo di raccordi a bocchettone. Corpo in ottone CW617N stampato e sabbiato. Cartuccia filtrante in acciaio inox.
Con manometro M3A-ABS50 (Scala 0÷6 bar).
EMETTITORE IMPULSI per CONTATORI ACQUA 1/2-3/4
DESCRIZIONE
Il riduttore di pressione a membrana TWIST è una valvola automatica che riduce e stabilizza la pressione di un fluido all’interno di una condotta di distribuzione in base al valore preimpostato. L’impiego di tale dispositivo è necessario per limitare la pressione di esercizio nelle tubazioni per la distribuzione di acqua, nei casi in cui ci sia la possibilità che la pressione statica massima, in qualunque punto del sistema di approvvigionamento di acqua, raggiunga oppure ecceda la relativa pressione massima ammissibile di esercizio. Il riduttore di pressione si rende inoltre necessario nel caso in cui siano collegate apparecchiature e attrezzature che possono essere azionate esclusivamente a una pressione inferiore a quella di approvvigionamento. La cartuccia filtrante posta all’interno del riduttore ha la funzione di separare dall’acqua le particelle estranee che vi sono sospese (sabbia, scaglie di ruggine, frammenti calcarei, ecc.) trattenendole mediante una barriera fisica: lo sporco trasportato dall’acqua può essere all’origine di corrosioni localizzate nelle tubazioni dell’impianto idrico e motivo di usura dei riduttori di pressione o qualsiasi altro apparecchio installato a valle. L’elevata resistenza meccanica sia dell’involucro che dei suoi componenti interni lo rendono particolarmente idoneo ad essere utilizzato in sistemi di approvvigionamento idrico all’interno e all’esterno di edifici (EN 805) nei quali la pressione dell’acqua può raggiungere valori molto elevati (fino a 25 bar). Inoltre, la presenza del sistema di compensazione annulla l’influenza che le variazioni di pressione a monte esercitano sulla pressione regolata a valle. La membrana in gomma EPDM perox pre-sagomata con rinforzo in tessuto ad alta resistenza meccanica e l’impiego di o-ring dinamici anti stick-slip in gomma EPDM perox permettono di regolare il valore di pressione in modo preciso e duraturo. I passaggi interni di grande diametro e alta finitura superficiale sono stati progettati per ottenere una minima resistenza al flusso, limitando di fatto vibrazioni e perdite di carico. Il profilo di tali passaggi è stato inoltre definito in modo da ottenere un basso livello di rumorosità anche nelle condizioni di utilizzo più critiche. L’innovativo volantino di regolazione con indicatore integrato consente di tarare il dispositivo in maniera semplice e veloce senza dover ricorrere a strumenti come chiavi o brugole. La scala di taratura, in bar e psi, ripetuta 3 volte sul volantino permette una facile lettura del valore in qualunque condizione di installazione. Il riduttore TWIST è disponibile con campo di taratura della pressione in uscita 1÷6 bar oppure 1÷12 bar. Il riduttore TWIST è facilmente smontabile e rimontabile per eseguire le operazioni di manutenzione ordinarie come pulire o sostituire il filtro. Il riduttore a membrana TWIST trova applicazione su impianti di condizionamento, impianti sanitari per l’approvvigionamento di acqua, irrigazione, distribuzione aria compressa (no oli nebulizzati), impianti sanitari per l’approvvigionamento di acqua all’interno di edifici sec. EN 806-2 e su tubi per servizi antincendio (N.B. tenere in considerazione le specifiche locali antincendio). Soddisfa le specifiche prescrizioni del Ministero della Salute per il trasporto di fluidi alimentari ed è approvato WRAS (ente che regolamenta la distribuzione di acqua potabile nel Regno Unito).
ATTENZIONE: IL MANOMETRO INSTALLABILE SUL RIDUTTORE DI PRESSIONE INDICA IL VALORE DELLA PRESSIONE (Ps) GIA’ RIDOTTA DEL FLUIDO IN USCITA. Il riduttore è disponibile con o senza manometro integrato.
PER ULTERIORI INFO VEDI PDF ALLEGATO
