Riferimento: 317501
DESCRIZIONE

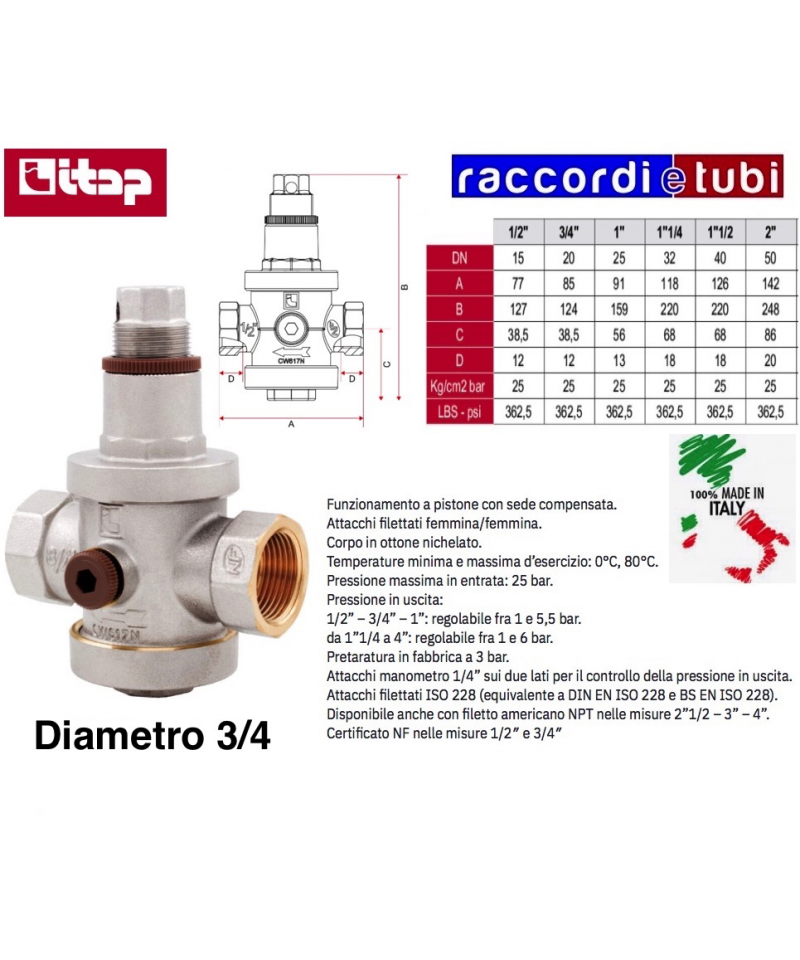

ART.143 FILETTI FEMMINA FEMMINA
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
DESCRIZIONE
ART.143 FILETTI FEMMINA FEMMINA
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″
Indispensabile per corretta installazione del contatore a turbina con rubinetto concentrico (1207171).
CARATTERISTICHE IDRAULICHE
Il riduttore di pressione EOLO è una valvola automatica che riduce e stabilizza la pressione di un fluido all’interno di una condotta di distribuzione in base al valore preimpostato. Le dimensioni ridotte, la silenziosità di funzionamento e la particolare sede interna “autopulente” sono le caratteristiche che lo rendono particolarmente indicato per l’utilizzo in piccole utenze come appartamenti e ville unifamiliari (sec. EN 806-2 e EN 805), oppure come elemento di protezione del bollitore o dei distributori automatici di bevande. Il trattamento di nichelatura superficiale, oltre a renderne l’aspetto gradevole, esercita un’azione di protezione contro il degrado corrosivo e le incrostazioni calcaree. Grazie all’elevata pressione massima ammissibile che è in grado di sopportare in esercizio può essere utilizzato direttamente sulla linea principale di distribuzione, nella quale la pressione dell’acqua può raggiungere valori fino a 20 bar. La struttura del pistone interno garantisce rigidità, resistenza e elevata precisione di regolazione grazie alla sede compensata. Gli O-ring di tenuta, in elastomero tecnico EPDM perox anti stick- slip ed a basso coefficiente di attrito statico, garantiscono resistenza all’usura e limitati interventi di manutenzione. La finitura interna del corpo e le dimensioni maggiorate dei passaggi, permettono di ottenere elevate portate anche a fronte di piccoli prelievi d’acqua. Per il trasporto di fluidi alimentari e acqua potabile, soddisfano le specifiche prescrizioni del Ministero della Sanità.
PER ULTERIORI INFO VEDI PDF ALLEGATO
Riduttore di pressione a membrana PN40 con camera di compensazione, sede in acciaio inox.
Corpo in ottone, guarnizione sede in gomma NBR, membrana in EPDM perox con rinforzo in tessuto poliammide, molla di taratura in acciaio zincato. Adatto per impianti di condizionamento, impianti sanitari, irrigazione, aria compressa. Fluidi compatibili: acqua, glicole max 50%, aria compressa (escluso oli nebulizzati), fludi alimentari e acqua potabile. Attacchi femmina con filettatura secondo norma ISO 228/1. Attacco manometro 1/4”.
Per ulteriori info vedi il PDF allegato
DESCRIZIONE
ART.143 FILETTI FEMMINA FEMMINA
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″

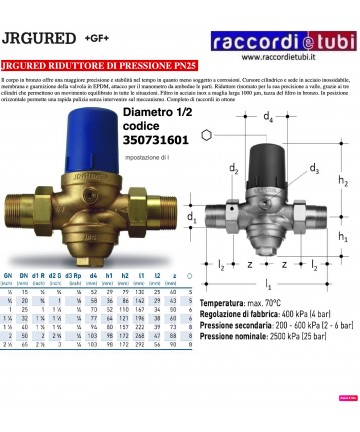

Il corpo in bronzo offre una maggiore precisione e stabilità nel tempo in quanto meno soggetto a corrosioni. Cursore cilindrico e sede in acciaio inossidabile, membrana e guarnizione della valvola in EPDM, attacco per il manometro da ambedue le parti. Riduttore rinomato per la sua precisione a valle, grazie ai tre cilindri che permettono un movimento equilibrato in tutte le situazioni. Filtro in acciaio inox a maglia larga 1000 μm, tazza del filtro in bronzo. In posizione orizzontale permette una rapida pulizia senza intervenire sul meccanismo. Completo di raccordi in ottone.Installabile in qualsiasi posizione.
Temperatura: max. 70°C
Regolazione di fabbrica: 400 kPa (4 bar) Pressione secondaria: 200 - 600 kPa (2 - 6 bar) Pressione nominale: 2500 kPa (25 bar)
Installazione sia orizzontale che verticale. Quadrante asciutto a trasmissione magnetica 8 rulli. Pressione nominale 16 bar. Temperatura massima di utilizzo: 50°C. Confezione completa di raccordi. Non predisposti per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 10 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.
Per ulteriori info vedi il PDF allegato
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 15bar. Pressione in uscita regolabile fra 1 e 4 bar.
Pretaratura in fabbrica a 3 bar.
Attacco manometro 1/4” per il controllo della pressione in uscita.
Attacchi filettati ISO228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

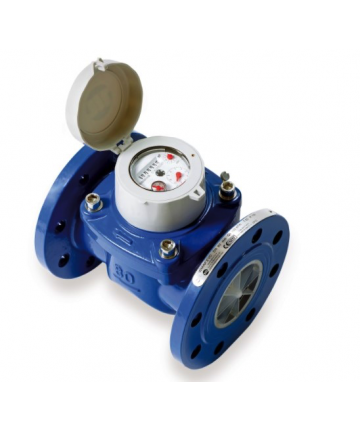

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.
Per ulteriori info vedi il PDF allegato
DESCRIZIONE
ART.143 FILETTI FEMMINA FEMMINA
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″
11 BIS
alimentazione dacqua individuali appartamenti e ville
Descrizione :
I riduttori di pressione Desbordes 11BIS e 11BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas inerti (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. Riduttori di pressione Desbordes 11BIS e 11BIS RC Importante: i valori di temperatura e pressione indicati per le diverse categorie di fluidi (L1/L2/G1/G2) non costituiscono garanzia d’uso. Pertanto è necessario convalidare l’utilizzo del prodotto in determinate condizioni d’esercizio con l’assistenza del nostro ufficio tecnico. Richiedere il manuale d’istruzioni ai nostri uffici commerciali.
Installazione sia orizzontale che verticale. Quadrante asciutto a trasmissione magnetica 8 rulli con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo: 90°C. Confezione completa di raccordi. Non predisposti per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 10 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.
Per ulteriori info vedi il PDF allegato
Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.
Per ulteriori info vedi il PDF allegato
DESCRIZIONE
Il riduttore di pressione a membrana TWIST è una valvola automatica che riduce e stabilizza la pressione di un fluido all’interno di una condotta di distribuzione in base al valore preimpostato. L’impiego di tale dispositivo è necessario per limitare la pressione di esercizio nelle tubazioni per la distribuzione di acqua, nei casi in cui ci sia la possibilità che la pressione statica massima, in qualunque punto del sistema di approvvigionamento di acqua, raggiunga oppure ecceda la relativa pressione massima ammissibile di esercizio. Il riduttore di pressione si rende inoltre necessario nel caso in cui siano collegate apparecchiature e attrezzature che possono essere azionate esclusivamente a una pressione inferiore a quella di approvvigionamento. La cartuccia filtrante posta all’interno del riduttore ha la funzione di separare dall’acqua le particelle estranee che vi sono sospese (sabbia, scaglie di ruggine, frammenti calcarei, ecc.) trattenendole mediante una barriera fisica: lo sporco trasportato dall’acqua può essere all’origine di corrosioni localizzate nelle tubazioni dell’impianto idrico e motivo di usura dei riduttori di pressione o qualsiasi altro apparecchio installato a valle. L’elevata resistenza meccanica sia dell’involucro che dei suoi componenti interni lo rendono particolarmente idoneo ad essere utilizzato in sistemi di approvvigionamento idrico all’interno e all’esterno di edifici (EN 805) nei quali la pressione dell’acqua può raggiungere valori molto elevati (fino a 25 bar). Inoltre, la presenza del sistema di compensazione annulla l’influenza che le variazioni di pressione a monte esercitano sulla pressione regolata a valle. La membrana in gomma EPDM perox pre-sagomata con rinforzo in tessuto ad alta resistenza meccanica e l’impiego di o-ring dinamici anti stick-slip in gomma EPDM perox permettono di regolare il valore di pressione in modo preciso e duraturo. I passaggi interni di grande diametro e alta finitura superficiale sono stati progettati per ottenere una minima resistenza al flusso, limitando di fatto vibrazioni e perdite di carico. Il profilo di tali passaggi è stato inoltre definito in modo da ottenere un basso livello di rumorosità anche nelle condizioni di utilizzo più critiche. L’innovativo volantino di regolazione con indicatore integrato consente di tarare il dispositivo in maniera semplice e veloce senza dover ricorrere a strumenti come chiavi o brugole. La scala di taratura, in bar e psi, ripetuta 3 volte sul volantino permette una facile lettura del valore in qualunque condizione di installazione. Il riduttore TWIST è disponibile con campo di taratura della pressione in uscita 1÷6 bar oppure 1÷12 bar. Il riduttore TWIST è facilmente smontabile e rimontabile per eseguire le operazioni di manutenzione ordinarie come pulire o sostituire il filtro. Il riduttore a membrana TWIST trova applicazione su impianti di condizionamento, impianti sanitari per l’approvvigionamento di acqua, irrigazione, distribuzione aria compressa (no oli nebulizzati), impianti sanitari per l’approvvigionamento di acqua all’interno di edifici sec. EN 806-2 e su tubi per servizi antincendio (N.B. tenere in considerazione le specifiche locali antincendio). Soddisfa le specifiche prescrizioni del Ministero della Salute per il trasporto di fluidi alimentari ed è approvato WRAS (ente che regolamenta la distribuzione di acqua potabile nel Regno Unito).
ATTENZIONE: IL MANOMETRO INSTALLABILE SUL RIDUTTORE DI PRESSIONE INDICA IL VALORE DELLA PRESSIONE (Ps) GIA’ RIDOTTA DEL FLUIDO IN USCITA. Il riduttore è disponibile con o senza manometro integrato.
PER ULTERIORI INFO VEDI PDF ALLEGATO
Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.
Per ulteriori info vedi il PDF allegato
Installazione sia orizzontale che verticale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua. Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 1-10 lt.
Per ulteriori info vedi il PDF allegato
DESCRIZIONE
Il riduttore di pressione a membrana TWIST è una valvola automatica che riduce e stabilizza la pressione di un fluido all’interno di una condotta di distribuzione in base al valore preimpostato. L’impiego di tale dispositivo è necessario per limitare la pressione di esercizio nelle tubazioni per la distribuzione di acqua, nei casi in cui ci sia la possibilità che la pressione statica massima, in qualunque punto del sistema di approvvigionamento di acqua, raggiunga oppure ecceda la relativa pressione massima ammissibile di esercizio. Il riduttore di pressione si rende inoltre necessario nel caso in cui siano collegate apparecchiature e attrezzature che possono essere azionate esclusivamente a una pressione inferiore a quella di approvvigionamento. La cartuccia filtrante posta all’interno del riduttore ha la funzione di separare dall’acqua le particelle estranee che vi sono sospese (sabbia, scaglie di ruggine, frammenti calcarei, ecc.) trattenendole mediante una barriera fisica: lo sporco trasportato dall’acqua può essere all’origine di corrosioni localizzate nelle tubazioni dell’impianto idrico e motivo di usura dei riduttori di pressione o qualsiasi altro apparecchio installato a valle. L’elevata resistenza meccanica sia dell’involucro che dei suoi componenti interni lo rendono particolarmente idoneo ad essere utilizzato in sistemi di approvvigionamento idrico all’interno e all’esterno di edifici (EN 805) nei quali la pressione dell’acqua può raggiungere valori molto elevati (fino a 25 bar). Inoltre, la presenza del sistema di compensazione annulla l’influenza che le variazioni di pressione a monte esercitano sulla pressione regolata a valle. La membrana in gomma EPDM perox pre-sagomata con rinforzo in tessuto ad alta resistenza meccanica e l’impiego di o-ring dinamici anti stick-slip in gomma EPDM perox permettono di regolare il valore di pressione in modo preciso e duraturo. I passaggi interni di grande diametro e alta finitura superficiale sono stati progettati per ottenere una minima resistenza al flusso, limitando di fatto vibrazioni e perdite di carico. Il profilo di tali passaggi è stato inoltre definito in modo da ottenere un basso livello di rumorosità anche nelle condizioni di utilizzo più critiche. L’innovativo volantino di regolazione con indicatore integrato consente di tarare il dispositivo in maniera semplice e veloce senza dover ricorrere a strumenti come chiavi o brugole. La scala di taratura, in bar e psi, ripetuta 3 volte sul volantino permette una facile lettura del valore in qualunque condizione di installazione. Il riduttore TWIST è disponibile con campo di taratura della pressione in uscita 1÷6 bar oppure 1÷12 bar. Il riduttore TWIST è facilmente smontabile e rimontabile per eseguire le operazioni di manutenzione ordinarie come pulire o sostituire il filtro. Il riduttore a membrana TWIST trova applicazione su impianti di condizionamento, impianti sanitari per l’approvvigionamento di acqua, irrigazione, distribuzione aria compressa (no oli nebulizzati), impianti sanitari per l’approvvigionamento di acqua all’interno di edifici sec. EN 806-2 e su tubi per servizi antincendio (N.B. tenere in considerazione le specifiche locali antincendio). Soddisfa le specifiche prescrizioni del Ministero della Salute per il trasporto di fluidi alimentari ed è approvato WRAS (ente che regolamenta la distribuzione di acqua potabile nel Regno Unito).
ATTENZIONE: IL MANOMETRO INSTALLABILE SUL RIDUTTORE DI PRESSIONE INDICA IL VALORE DELLA PRESSIONE (Ps) GIA’ RIDOTTA DEL FLUIDO IN USCITA. Il riduttore è disponibile con o senza manometro integrato.
