RACCORDO FILETTATO D.1/2''G M
Indispensabile per corretta installazione del contatore a turbina con rubinetto concentrico (1207171).
info@raccordietubi.it
Riferimento: *1207155

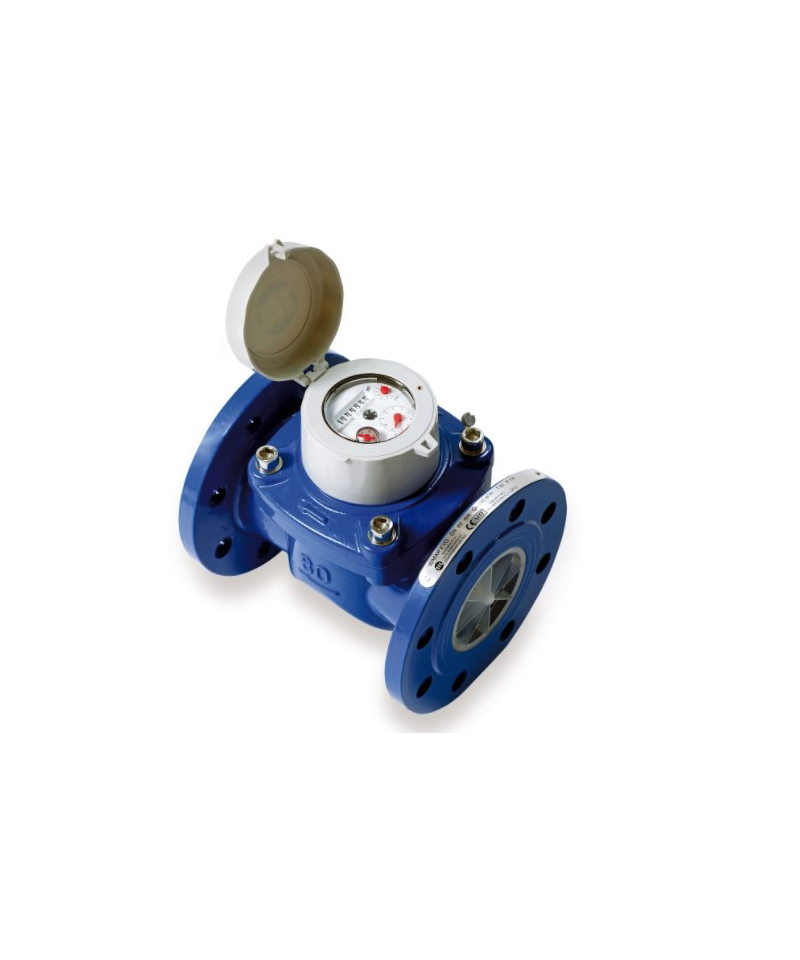

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.
Indispensabile per corretta installazione del contatore a turbina con rubinetto concentrico (1207171).
DESCRIZIONE
ART.143 FILETTI FEMMINA FEMMINA
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″
Contatore a getto unico, quadrante asciutto a trasmissione magnetica 8 rulli, avvitato sulla cassa con attacco EAS per la sostituzione del corpo misura senza lo smontaggio di tutto il gruppo rubinetto. Pressione nominale 10 bar. Temperatura massima di utilizzo 90°C. Predisposto per modulo radio 868 MHz (EN 13757) OMS. Completo di supporto in ottone cromato con rubinetto per la chiusura della mandata. A norma Europea EN 14154, direttiva 2004/22/CE (MID). Per una corretta installazione abbinare uno dei raccordi dedicati.
Il corpo in bronzo offre una maggiore precisione e stabilità nel tempo in quanto meno soggetto a corrosioni. Cursore cilindrico e sede in acciaio inossidabile, membrana e guarnizione della valvola in EPDM, attacco per il manometro da ambedue le parti. Riduttore rinomato per la sua precisione a valle, grazie ai tre cilindri che permettono un movimento equilibrato in tutte le situazioni. Filtro in acciaio inox a maglia larga 1000 μm, tazza del filtro in bronzo. In posizione orizzontale permette una rapida pulizia senza intervenire sul meccanismo. Completo di raccordi in ottone.Installabile in qualsiasi posizione.
Temperatura: max. 70°C
Regolazione di fabbrica: 400 kPa (4 bar) Pressione secondaria: 200 - 600 kPa (2 - 6 bar) Pressione nominale: 2500 kPa (25 bar)
Installazione solo orizzontale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: emettitore impulsi P = 1-10-100 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.
Descrizione
Riduttore di pressione brevettato a membrana con sede compensata, con manopola per la regolazione della pressione in uscita e scala graduata esterna per una agevole lettura della pressione di taratura. Completo di raccordi a bocchettone. Corpo in ottone CW617N stampato e sabbiato. Cartuccia filtrante in acciaio inox.
Con manometro M3A-ABS50 (Scala 0÷6 bar).
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 15bar. Pressione in uscita regolabile fra 1 e 4 bar.
Pretaratura in fabbrica a 3 bar.
Attacco manometro 1/4” per il controllo della pressione in uscita.
Attacchi filettati ISO228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Emettitore di impulsi reed-switch
Il corpo in bronzo offre una maggiore precisione e stabilità nel tempo in quanto meno soggetto a corrosioni. Cursore cilindrico e sede in acciaio inossidabile, membrana e guarnizione della valvola in EPDM, attacco per il manometro da ambedue le parti. Riduttore rinomato per la sua precisione a valle, grazie ai tre cilindri che permettono un movimento equilibrato in tutte le situazioni. Filtro in acciaio inox a maglia larga 1000 μm, tazza del filtro in bronzo. In posizione orizzontale permette una rapida pulizia senza intervenire sul meccanismo. Completo di raccordi in ottone.Installabile in qualsiasi posizione.
Temperatura: max. 70°C
Regolazione di fabbrica: 400 kPa (4 bar) Pressione secondaria: 200 - 600 kPa (2 - 6 bar) Pressione nominale: 2500 kPa (25 bar)
Il riduttore di pressione comprende
Construction
Costruzione
The pressure reducing valve comprises:
Il riduttore di pressione comprende:
•
•
Corpo con prese di pressione in uscita su ambo i lati per Housing with pressure gauge connections on both sides manometro con attacco G 1/4"
•
Threaded male connections (options A & B)
•
Attacchi filettati maschio con bocchettoni (versioni A & B)
Otturatore completo di membrana e sede
•
Filtro fine per piccole impurità, con retino da 0,16 mm
•
Calotta copri-molla con ghiera di regolazione e scala
graduata
•
T azza per filtro
•
Molla di regolazione
• Manometro non incluso (vedere accessori)
Materiali
Corpo: in ottone resistente alla dezincatura
Bocchettoni: filettati in ottone
•
Otturatore: in materiale sintetico d’elevata qualità
•
Calotta copri-molla e ghiera di regolazione: in materiale
Tazza per filtro: trasparente o in ottone
Membrana: in NBR rinforzata con fibre
Guarnizioni: in NBR
Il corpo in bronzo offre una maggiore precisione e stabilità nel tempo in quanto meno soggetto a corrosioni. Cursore cilindrico e sede in acciaio inossidabile, membrana e guarnizione della valvola in EPDM, attacco per il manometro da ambedue le parti. Riduttore rinomato per la sua precisione a valle, grazie ai tre cilindri che permettono un movimento equilibrato in tutte le situazioni. Filtro in acciaio inox a maglia larga 1000 μm, tazza del filtro in bronzo. In posizione orizzontale permette una rapida pulizia senza intervenire sul meccanismo. Completo di raccordi in ottone.Installabile in qualsiasi posizione.
Temperatura: max. 70°C
Regolazione di fabbrica: 400 kPa (4 bar) Pressione secondaria: 200 - 600 kPa (2 - 6 bar) Pressione nominale: 2500 kPa (25 bar)
DESCRIZIONE
ART.143 FILETTI FEMMINA FEMMINA
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″
I riduttori di pressione Desbordes 10 BIS e 10 BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. • Controllano e riducono la pressione a valle a un valore regolabile, sia in condizioni di flusso che con portata nulla. • Stabilizzano la pressione a valle ad un valore costante prestabilito, indipendentemente dalle variazioni della pressione a monte (la pressione a valle varia meno del 10% rispetto alla variazione della pressione a monte, in conformità con le normative). • Garantiscono una portata elevata con una pressione stabile in uscita, grazie alla perdita di carico limitata. • Campo di regolazione a valle: da 1 bar a 6 bar (valore indicativo secondo norma EN 1567). • Regolazione a valle a partire da 0,5 bar con montaggio di una molla di compensazione sul modello RC (tranne DN 100). • Consegnati pre-regolati a 3 bar. • Dotati di 2 prese laterali per manometro e scarico
11 BIS
alimentazione dacqua individuali appartamenti e ville
Descrizione :
I riduttori di pressione Desbordes 11BIS e 11BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas inerti (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. Riduttori di pressione Desbordes 11BIS e 11BIS RC Importante: i valori di temperatura e pressione indicati per le diverse categorie di fluidi (L1/L2/G1/G2) non costituiscono garanzia d’uso. Pertanto è necessario convalidare l’utilizzo del prodotto in determinate condizioni d’esercizio con l’assistenza del nostro ufficio tecnico. Richiedere il manuale d’istruzioni ai nostri uffici commerciali.
11 BIS
alimentazione dacqua individuali appartamenti e ville
Descrizione :
I riduttori di pressione Desbordes 11BIS e 11BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas inerti (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. Riduttori di pressione Desbordes 11BIS e 11BIS RC Importante: i valori di temperatura e pressione indicati per le diverse categorie di fluidi (L1/L2/G1/G2) non costituiscono garanzia d’uso. Pertanto è necessario convalidare l’utilizzo del prodotto in determinate condizioni d’esercizio con l’assistenza del nostro ufficio tecnico. Richiedere il manuale d’istruzioni ai nostri uffici commerciali.
Installazione solo orizzontale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: emettitore impulsi P = 1-10-100 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.
