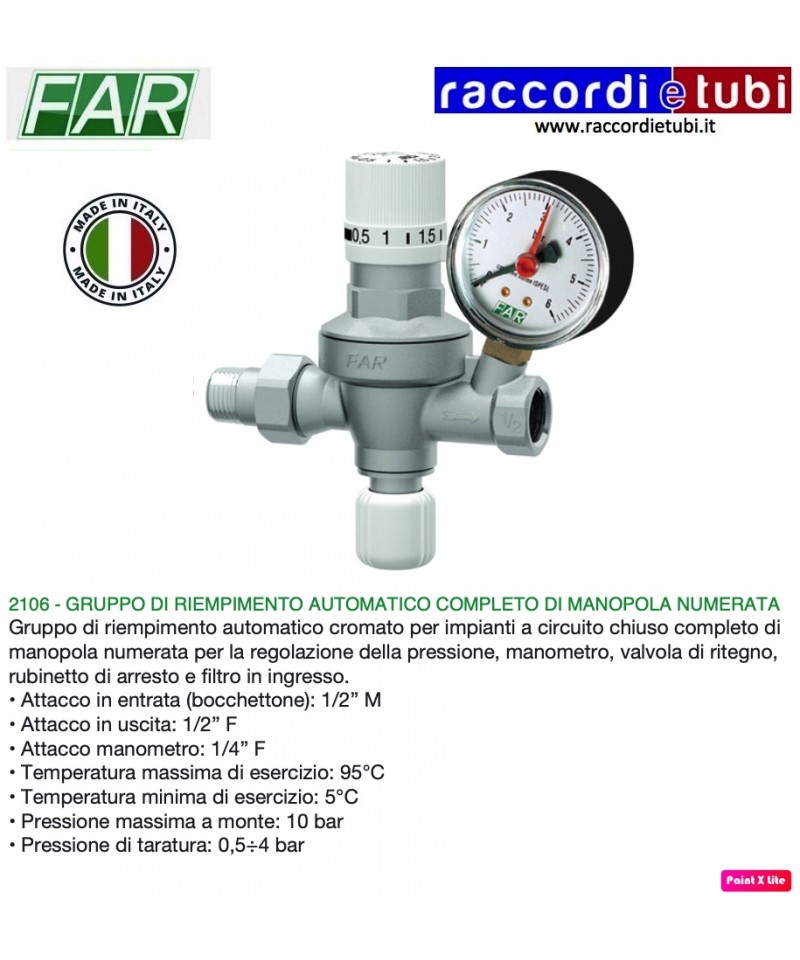

GRUPPO RIEMPIMENTO FAR ART.2106 12

Il corpo in bronzo offre una maggiore precisione e stabilità nel tempo in quanto meno soggetto a corrosioni. Cursore cilindrico e sede in acciaio inossidabile, membrana e guarnizione della valvola in EPDM, attacco per il manometro da ambedue le parti. Riduttore rinomato per la sua precisione a valle, grazie ai tre cilindri che permettono un movimento equilibrato in tutte le situazioni. Filtro in acciaio inox a maglia larga 1000 μm, tazza del filtro in bronzo. In posizione orizzontale permette una rapida pulizia senza intervenire sul meccanismo. Completo di raccordi in ottone.Installabile in qualsiasi posizione.

Temperatura: max. 70°C

Regolazione di fabbrica: 400 kPa (4 bar) Pressione secondaria: 200 - 600 kPa (2 - 6 bar) Pressione nominale: 2500 kPa (25 bar)

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 15bar. Pressione in uscita regolabile fra 1 e 4 bar.
Pretaratura in fabbrica a 3 bar.
Attacco manometro 1/4” per il controllo della pressione in uscita.
Attacchi filettati ISO228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

DESCRIZIONE

ART.143 FILETTI FEMMINA FEMMINA

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

Installazione sia orizzontale che verticale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua. Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 1-10 lt.

Il corpo in bronzo offre una maggiore precisione e stabilità nel tempo in quanto meno soggetto a corrosioni. Cursore cilindrico e sede in acciaio inossidabile, membrana e guarnizione della valvola in EPDM, attacco per il manometro da ambedue le parti. Riduttore rinomato per la sua precisione a valle, grazie ai tre cilindri che permettono un movimento equilibrato in tutte le situazioni. Filtro in acciaio inox a maglia larga 1000 μm, tazza del filtro in bronzo. In posizione orizzontale permette una rapida pulizia senza intervenire sul meccanismo. Completo di raccordi in ottone.Installabile in qualsiasi posizione.

Temperatura: max. 70°C

Regolazione di fabbrica: 400 kPa (4 bar) Pressione secondaria: 200 - 600 kPa (2 - 6 bar) Pressione nominale: 2500 kPa (25 bar)

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

Indispensabile per corretta installazione del contatore a turbina con rubinetto concentrico (1207171).

DESCRIZIONE

ART.143 FILETTI FEMMINA FEMMINA

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″

Installazione sia orizzontale che verticale. Quadrante asciutto a trasmissione magnetica 8 rulli. Pressione nominale 16 bar. Temperatura massima di utilizzo: 50°C. Confezione completa di raccordi. Non predisposti per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 10 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

Installazione solo orizzontale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: emettitore impulsi P = 1-10-100 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.

11 BIS

alimentazione dacqua individuali appartamenti e ville

Descrizione :

• PRESSIONE A MONTE GARANTITA 25 bar θ 80°C
• Campo di regolazione a valle : da 1 a 5,5 bar (valore indicativo secondo la norma EN 1567)
• Con montaggio di una molla di compensazione (RC) si ottengono delle regolazioni a valle a partire da 0,5 bar.
• Con tappo 1/4'' a ogni lato che permette il montaggio di un manometro
• Regolazione : consegnato pre-regolato a 3 bar
• CORPO : bronzo
• SEDE : inox DN 15 e 20
• Filettato doppia femmina

I riduttori di pressione Desbordes 11BIS e 11BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas inerti (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. Riduttori di pressione Desbordes 11BIS e 11BIS RC Importante: i valori di temperatura e pressione indicati per le diverse categorie di fluidi (L1/L2/G1/G2) non costituiscono garanzia d’uso. Pertanto è necessario convalidare l’utilizzo del prodotto in determinate condizioni d’esercizio con l’assistenza del nostro ufficio tecnico. Richiedere il manuale d’istruzioni ai nostri uffici commerciali.

I riduttori di pressione Desbordes 10 BIS e 10 BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. • Controllano e riducono la pressione a valle a un valore regolabile, sia in condizioni di flusso che con portata nulla. • Stabilizzano la pressione a valle ad un valore costante prestabilito, indipendentemente dalle variazioni della pressione a monte (la pressione a valle varia meno del 10% rispetto alla variazione della pressione a monte, in conformità con le normative). • Garantiscono una portata elevata con una pressione stabile in uscita, grazie alla perdita di carico limitata. • Campo di regolazione a valle: da 1 bar a 6 bar (valore indicativo secondo norma EN 1567). • Regolazione a valle a partire da 0,5 bar con montaggio di una molla di compensazione sul modello RC (tranne DN 100). • Consegnati pre-regolati a 3 bar. • Dotati di 2 prese laterali per manometro e scarico
