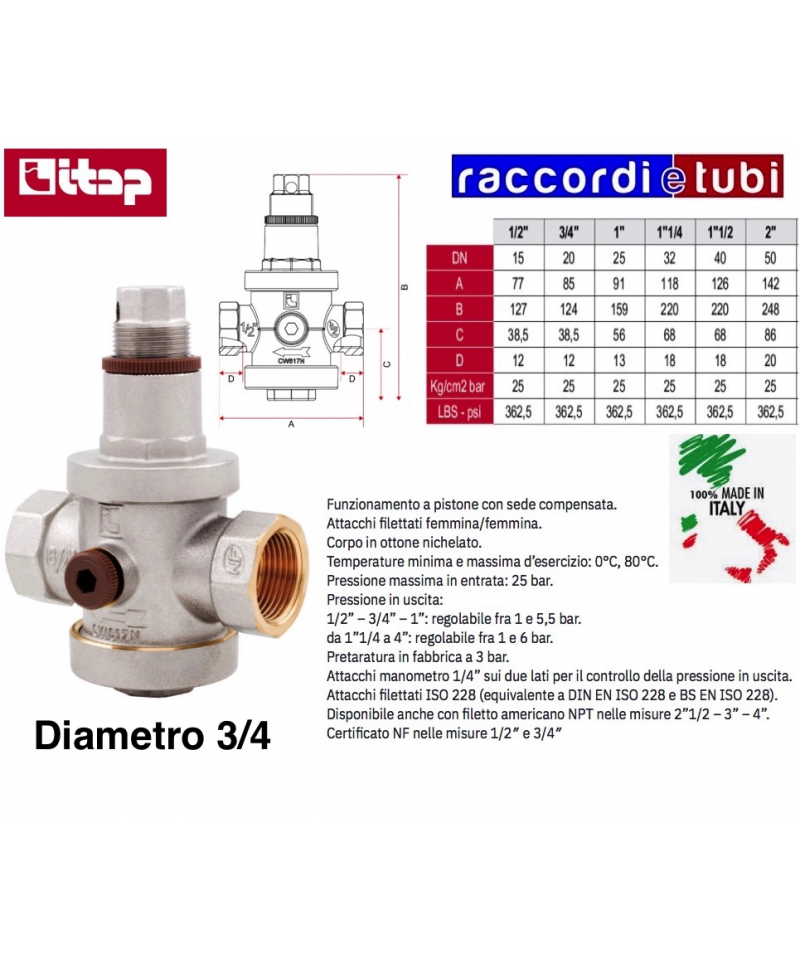

DRUCKREGLER ITAP FF 3/4 PN25 ART.143

BESCHREIBUNG

ART.143MM MIT ANSCHLÜSSEN

Funktionsweise mit kolbenkompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
Gewindeverbindungen nach ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch verfügbar mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
Zertifiziert nach NF in den Größen 1/2″ und 3/4″

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S GRÖSSE DN25 1"

Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage gewährleistet eine korrekte Wärmeverteilung im System und sichert den gewünschten Komfortlevel in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgeglichene Systeme ermöglichen es den Menschen, die geforderten Temperaturen und das Wohlbefinden zu empfangen, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten und reduzieren lästige Geräusche, die durch die Strömungsgeschwindigkeit der Flüssigkeiten verursacht werden. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.

SCHLÜSSEL FÜR ZÄHLER EINBAU 1.5823650B

IMPULSGEBER FÜR WASSERZÄHLER DIAMETER 1" 1207121

Installation nur horizontal. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

Der Bronzekörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungsring des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Bekannt für seine Präzision im absteigenden Druck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne auf den Mechanismus einwirken zu müssen. Komplett mit Messinganschlüssen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn Druck: 2500 kPa (25 bar)

Beschreibung

Patentierter Membrandruckminderer mit ausgeglichenem Sitz, eingestellt über einen Regler für den Ausgangsdruck und eine externe Graduierung zur einfachen Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus gegossenem und sandgestrahltem Messing CW617N. Filterpatrone aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINGANG 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (indikative Werte gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) können Ausgangseinstellungen ab 0,5 bar erreicht werden.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorgefertigt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelte weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.

Funktion mit Kolben und ausgeglichenem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 15bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4" zur Druckkontrolle am Ausgang.
Gewindeanschlüsse nach ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

11 BIS RC

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung:

• GARANTIERTER DRUCK ZULETZT 25 bar θ 80°C
• Regulierbereich nach dem Druck: von 1 bis 5,5 bar (Wert indikativ gemäß der Norm EN 1567)
• Mit der Montage einer Kompensationsfeder (RC) sind Regelungen ab 0,5 bar möglich.
• Mit 1/4''-Verschluss an jeder Seite, der die Montage eines Manometers ermöglicht
• Einstellung: vorkonfiguriert auf 3 bar geliefert
• KÖRPER: Bronze
• SITZ: Edelstahl DN 15 und 20
• Doppelt genäht

Die Druckreduzierventile Desbordes 11BIS und 11BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Wenn sie mit inerten Gasen (Druckluft, neutrale Gase) verwendet werden, können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierventile Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.

11 BIS

Wasserversorgung für einzelne Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINLAUF 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (Orientierungswert gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Blindstopfen auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorab auf 3 bar voreingestellt geliefert
• KÖRPER: Bronze
• SITZ: Edelstahl DN 15 und 20
• Doppelte weibliche Gewinde

Die Druckreducer Desbordes 11BIS und 11BIS RC sind aus Bronze gefertigt, unempfindlich gegen Kalk und Wasserverunreinigungen und benötigen keine Wartung. Bei Verwendung mit inertem Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreducer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreducer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Gebrauchsgarantie dar. Daher ist es notwendig, die Verwendung des Produktes unter bestimmten Betriebsbedingungen mit Unterstützung unserer technischen Abteilung zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nenn Druck 10/16 bar. Maximale Einsatztemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Impuls-Vorbereitung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• EINGANGSDRUCK GARANTIERT 25 bar θ 80°C
• Regulierbereich am Ausgang: von 1 bis 5,5 bar (angegeben gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regulierung: voreingestellt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelt weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC sind aus Messing gefertigt, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) gelten nicht als Gebrauchsgarantie. Es ist daher erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

Reed-Schalter Impulsgeber

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungsübertragung durch magnetische Kupplung. Nennüberdruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impuls-Ausgänge (einen induktiven, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Dichtung zu verändern. Impulsbereitstellung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). gemäß Europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

Unverzichtbar für die korrekte Installation des Turbinenzählers mit konzentrischem Ventil (1207171).
