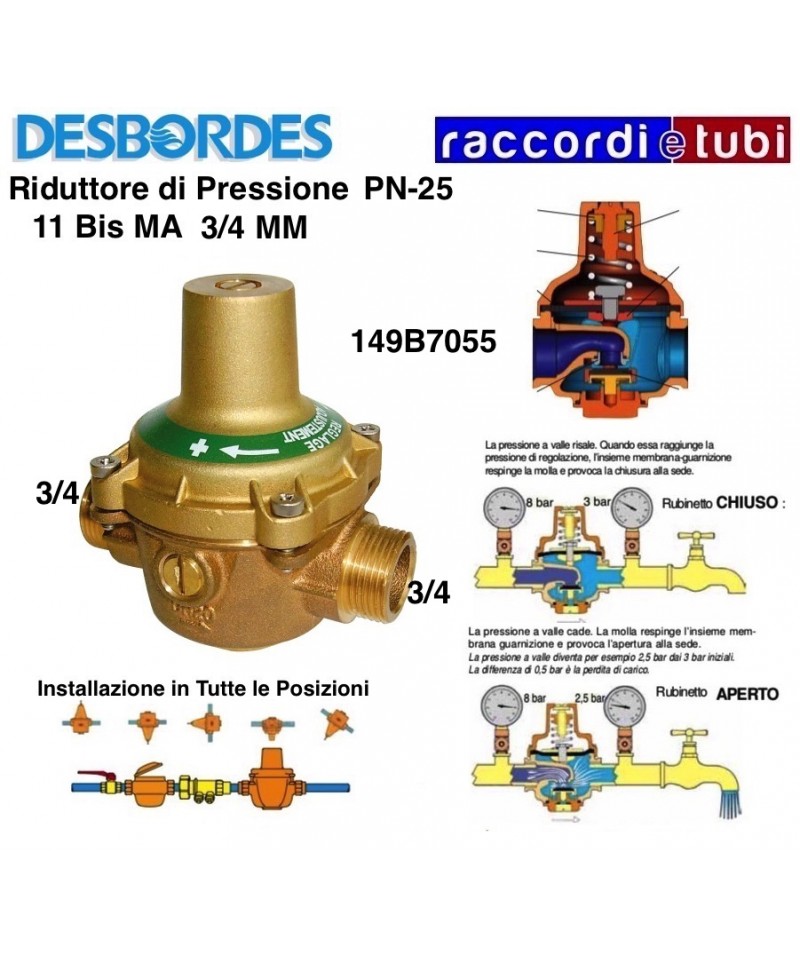

REDUZIERER DESBORDES SERIE 11 DURCHMESSER 3/4 MM

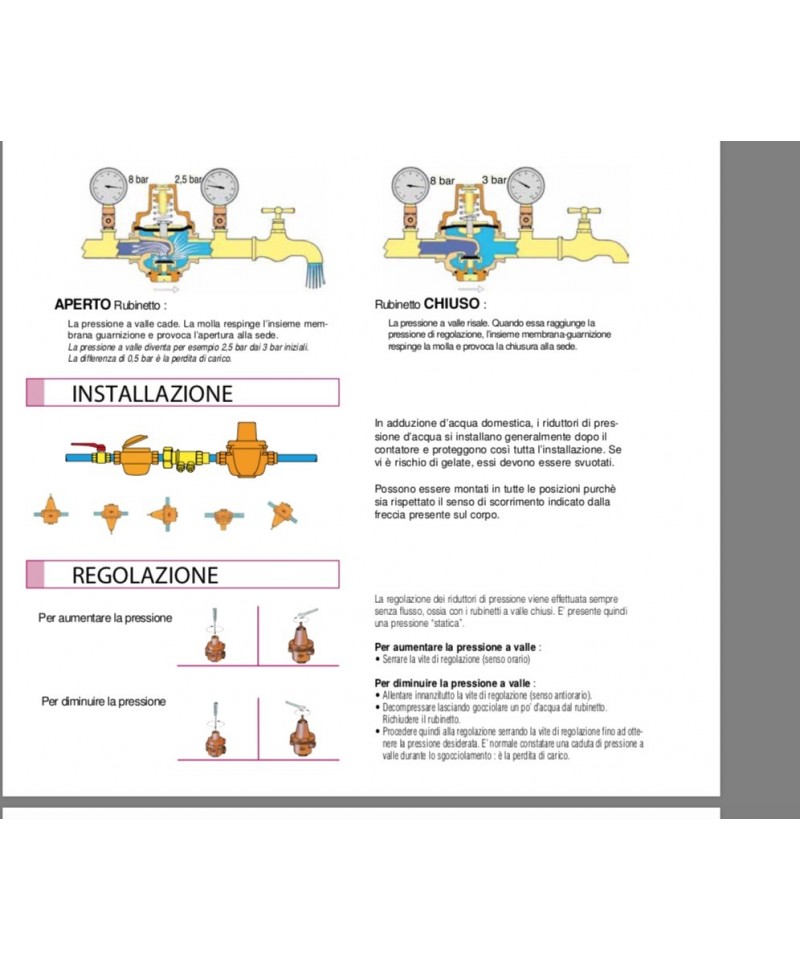

Die Druckminderer Desbordes 10 BIS und 10 BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und erfordern keine Wartung. Bei Verwendung mit Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Bitte wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. • Sie kontrollieren und reduzieren den Druck im downstream auf einen einstellbaren Wert, sowohl unter Fließbedingungen als auch bei null Durchfluss. • Sie stabilisieren den Druck im downstream auf einen festen vordefinierten Wert, unabhängig von den Schwankungen des Drucks im upstream (der Druck im downstream ändert sich um weniger als 10 % im Verhältnis zur Druckänderung im upstream, gemäß den Vorschriften). • Sie gewährleisten einen hohen Durchfluss mit stabilem Ausgangsdruck, dank des begrenzten Druckverlusts. • Einstellbereich im downstream: von 1 bar bis 6 bar (orientierender Wert gemäß Norm EN 1567). • Einstellung im downstream ab 0,5 bar mit Montage einer Kompensationsfeder am Modell RC (außer DN 100). • Werden werksseitig auf 3 bar voreingestellt geliefert. • Ausgestattet mit 2 seitlichen Anschlüssen für Manometer und Entlüftung.

ART.143 WEIBLICHE GEWINDE WEIBLICHES GEWINDE

Funktionsweise mit gefedertem Kolben.
Verbindungsteile weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 80 °C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeanschlüsse ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

ART.143MM MIT ANSCHLÜSSEN

Pistonbetrieb mit kompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Beschreibung Der Abscheider Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte "Zone mit reduziertem Druck") trennen, die mit einem Entlastungsventil ausgestattet ist, das sich öffnet, wenn ein Rückfluss oder eine Siphonierung auftritt.

Abscheider für nicht steuerbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Verhinderung von Siphonierungen und zur Vermeidung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2" und 3/4" an der Trinkwasserzufuhrleitung und für Heizungsanlagen mit einer Leistung von > 45 kW. Eingang: FF. Gehäuse: zinkfreies Messing (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungstrichter: Kunststoff. Anschluss an den Trichter: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C

Der Messingkörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungen aus EPDM, Anschluss für das Manometer auf beiden Seiten. Druckminderer, der für seine Präzision im Downstream bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit breiter Maschenweite von 1000 μm, Filterbecher aus Messing. In horizontaler Position ermöglicht er eine schnelle Reinigung, ohne dass das Mechanismus beeinflusst werden muss. Komplett mit Messingverbindungen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn-Druck: 2500 kPa (25 bar)

Installation sowohl horizontal als auch vertikal. Trockenzähler mit magnetischer Übertragung, 8 Walzen. Nenn Druck 16 bar. Maximale Betriebstemperatur: 50°C. Komplett mit Anschlüssen verpackt. Nicht für Impulsgeber vorgesehen. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeberversion P = 10 l. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• EINGANGSDRUCK GARANTIERT 25 bar θ 80°C
• Regulierbereich am Ausgang: von 1 bis 5,5 bar (angegeben gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regulierung: voreingestellt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelt weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC sind aus Messing gefertigt, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) gelten nicht als Gebrauchsgarantie. Es ist daher erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

Nur horizontale Installation. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der nicht mit Wasser in Kontakt kommt (trockene Kammer). Nennüberdruck 16 bar. max. Betriebstemperatur 50°C. Komplett verpackt mit Anschlussstücken. Nicht vorgesehen für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 n.174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version für 868 MHz Funk vorbereitet (EN 13757) OMS.

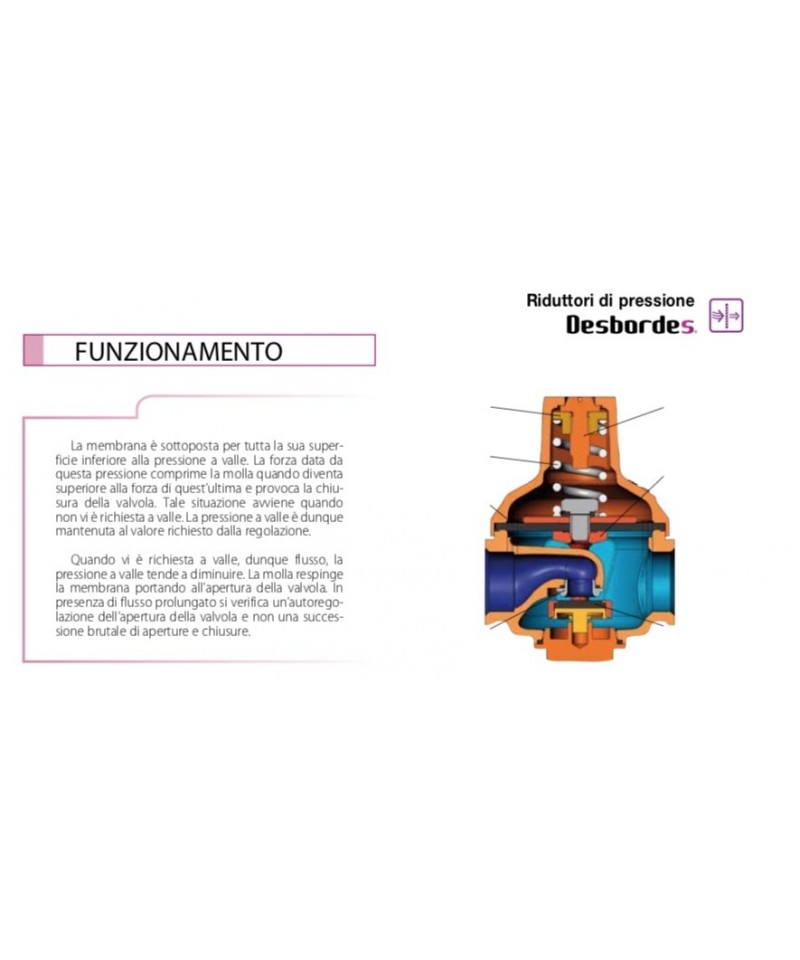

Automatische Ventil, das den Druck eines Fluides innerhalb einer Verteilungstrasse entsprechend dem voreingestellten Wert reduziert und stabilisiert; der Einsatz dieses hydraulischen Geräts ist notwendig, wenn der maximal mögliche Druck an irgendeinem Punkt des Wasserversorgungssystems den entsprechenden maximal zulässigen Betriebsdruck erreichen oder überschreiten kann.

Produkteigenschaften

• geeignet für Wasserversorgungssysteme sowohl im Freien als auch innerhalb von Gebäuden
• die interne Kolbenstruktur aus thermoplastischem, verstärktem Material gewährleistet Steifigkeit, Widerstandsfähigkeit und hohe Regelgenauigkeit, dank des ausgeglichenen Sitzes
• seine Dichtungen mit niedrigem statischen Reibungskoeffizienten garantieren Langlebigkeit und minimale Wartungsarbeiten
• die innere Oberfläche des Gehäuses und die vergrößerten Durchmesser der Durchlässe ermöglichen hohe Durchflussraten auch bei geringem Wasserentnahme
• kann in sanitären Anlagen für die Wasserversorgung, Bewässerungsanlagen, Druckluftverteilungen (keine zerstäubten Öle) und auf Rohren für Brandschutzdienste installiert werden
• geeignet für den Transport von Lebensmittelstoffen und Trinkwasser (entspricht den spezifischen Vorschriften des Gesundheitsministeriums)
• Anschluss mit weiblichem Anschlussstück enthalten
• FÜR WEITERE INFORMATIONEN PDF ANHANG ANSEHEN

Beschreibung

Patentierter Membrandruckminderer mit kompensierter Sitzfläche, mit einem Drehknopf zur Regelung des Ausgangsdrucks und einer externen Graduierung für eine einfache Ablesung des Einstellungsdrucks. Vollständig mit Flanschanschlüssen. Gehäuse aus druckgegossenem und sandgestrahltem Messing CW617N. Filterpatrone aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).

Horizontale oder vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsarten (eine induktiv, eine Reed-Schalter), zur Installation des Impulsgebers ohne Beeinträchtigung der Abdichtung. Impulsgeber-Vorbereitung: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

EMETTITORE IMPULSI PER CONTATORI ACQUA DIAMETRO 1" 1207121

Beschreibung

Patentierter Membrandruckminderer mit ausgeglichenem Sitz, eingestellt über einen Regler für den Ausgangsdruck und eine externe Graduierung zur einfachen Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus gegossenem und sandgestrahltem Messing CW617N. Filterpatrone aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).

11 BIS RC

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung:

• GARANTIERTER DRUCK ZULETZT 25 bar θ 80°C
• Regulierbereich nach dem Druck: von 1 bis 5,5 bar (Wert indikativ gemäß der Norm EN 1567)
• Mit der Montage einer Kompensationsfeder (RC) sind Regelungen ab 0,5 bar möglich.
• Mit 1/4''-Verschluss an jeder Seite, der die Montage eines Manometers ermöglicht
• Einstellung: vorkonfiguriert auf 3 bar geliefert
• KÖRPER: Bronze
• SITZ: Edelstahl DN 15 und 20
• Doppelt genäht

Die Druckreduzierventile Desbordes 11BIS und 11BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Wenn sie mit inerten Gasen (Druckluft, neutrale Gase) verwendet werden, können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierventile Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.

Das Gehäuse aus Bronze bietet eine höhere Genauigkeit und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer an beiden Seiten. Druckminderer, der für seine Genauigkeit im Nachlauf bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus Edelstahl mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne das Mechanismus zu betreten. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)

Unverzichtbar für die richtige Installation des Turbinezählers mit konzentrischem Hahn (1207171).
