Artikel-Nr.: 317004

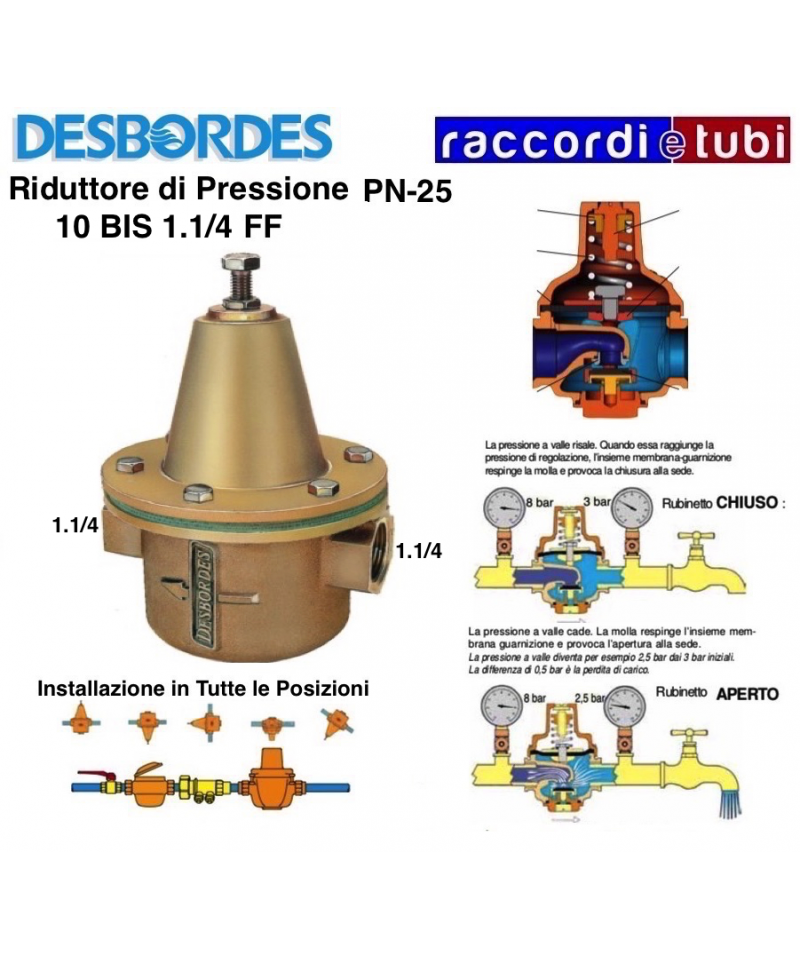

Die Druckminderer Desbordes 10 BIS und 10 BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und erfordern keine Wartung. Bei Verwendung mit Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Bitte wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. • Sie kontrollieren und reduzieren den Druck im downstream auf einen einstellbaren Wert, sowohl unter Fließbedingungen als auch bei null Durchfluss. • Sie stabilisieren den Druck im downstream auf einen festen vordefinierten Wert, unabhängig von den Schwankungen des Drucks im upstream (der Druck im downstream ändert sich um weniger als 10 % im Verhältnis zur Druckänderung im upstream, gemäß den Vorschriften). • Sie gewährleisten einen hohen Durchfluss mit stabilem Ausgangsdruck, dank des begrenzten Druckverlusts. • Einstellbereich im downstream: von 1 bar bis 6 bar (orientierender Wert gemäß Norm EN 1567). • Einstellung im downstream ab 0,5 bar mit Montage einer Kompensationsfeder am Modell RC (außer DN 100). • Werden werksseitig auf 3 bar voreingestellt geliefert. • Ausgestattet mit 2 seitlichen Anschlüssen für Manometer und Entlüftung.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Die Druckminderer Desbordes 10 BIS und 10 BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und erfordern keine Wartung. Bei Verwendung mit Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Bitte wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. • Sie kontrollieren und reduzieren den Druck im downstream auf einen einstellbaren Wert, sowohl unter Fließbedingungen als auch bei null Durchfluss. • Sie stabilisieren den Druck im downstream auf einen festen vordefinierten Wert, unabhängig von den Schwankungen des Drucks im upstream (der Druck im downstream ändert sich um weniger als 10 % im Verhältnis zur Druckänderung im upstream, gemäß den Vorschriften). • Sie gewährleisten einen hohen Durchfluss mit stabilem Ausgangsdruck, dank des begrenzten Druckverlusts. • Einstellbereich im downstream: von 1 bar bis 6 bar (orientierender Wert gemäß Norm EN 1567). • Einstellung im downstream ab 0,5 bar mit Montage einer Kompensationsfeder am Modell RC (außer DN 100). • Werden werksseitig auf 3 bar voreingestellt geliefert. • Ausgestattet mit 2 seitlichen Anschlüssen für Manometer und Entlüftung.
SCHLÜSSEL FÜR ZÄHLER EINBAU 1.5823650B
Funktion mit Kolben und ausgeglichenem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 15bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4" zur Druckkontrolle am Ausgang.
Gewindeanschlüsse nach ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
11 BIS RC
Wasserversorgung für individuelle Wohnungen und Villen
Beschreibung:
Die Druckreduzierventile Desbordes 11BIS und 11BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Wenn sie mit inerten Gasen (Druckluft, neutrale Gase) verwendet werden, können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierventile Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.
IMPULSGEBER FÜR WASSERZÄHLER DIAMETER 1" 1207121
11 BIS
Wasserversorgung für individuelle Wohnungen und Villen
Beschreibung :
Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.
Druckminderer mit Membran PN40 und Ausgleichskammer, Sitz aus Edelstahl.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Verstärkung aus Polyamidgewebe, Druckfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Fluide: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4".
Für weitere Informationen siehe das angehängte PDF
BESCHREIBUNG
Der Membran-Durchflussreduzierer TWIST ist ein automatisches Ventil, das den Druck eines Fluids innerhalb einer Verteilungsleitung basierend auf dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in Wasserverteilungsleitungen zu begrenzen, wenn es möglich ist, dass der maximale statische Druck an irgendeinem Punkt des Wasserversorgungssystems den zulässigen maximalen Betriebsdruck erreicht oder überschreitet. Der Druckreduzierer ist auch erforderlich, wenn Geräte und Anlagen angeschlossen sind, die ausschließlich bei einem Druck arbeiten können, der niedriger ist als der Versorgungsdruck. Die im Druckreduzierer eingebaute Filterpatrone hat die Funktion, Fremdkörper (Sand, Rostflocken, Kalkfragmente usw.), die im Wasser suspendiert sind, durch eine physische Barriere von dem Wasser zu trennen: Der von Wasser transportierte Schmutz kann lokale Korrosionen in den Wasserrohren verursachen und zu einem Verschleiß der Druckreduzierer oder anderer downstream installierter Geräte führen. Die hohe mechanische Widerstandsfähigkeit sowohl des Gehäuses als auch seiner Inneren macht ihn besonders geeignet für den Einsatz in Wasserverversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte erreichen kann (bis zu 25 bar). Darüber hinaus annulliert das Kompensationssystem den Einfluss, den Druckschwankungen im Vorlauf auf den regulierten Druck im Nachlauf ausüben. Die vorgeformte EPDM-Peroxid-Gummi-Membran mit hochfestem Gewebe verstärkt ermöglicht eine präzise und langlebige Druckregelung. Die großen inneren Durchgänge mit hoher Oberflächenbearbeitung wurden entworfen, um einen minimalen Strömungswiderstand zu gewährleisten, wodurch Vibrationen und Druckverluste weitgehend begrenzt werden. Das Profil dieser Durchgänge wurde auch so definiert, dass ein niedriges Geräuschpegel selbst unter den kritischsten Betriebsbedingungen erreicht wird. Der innovative Einstellknopf mit integriertem Indikator ermöglicht eine einfache und schnelle Kalibrierung des Geräts, ohne auf Werkzeuge wie Schlüssel oder Innensechskantschraubendreher zurückgreifen zu müssen. Die Kalibrierskala, in bar und psi, die dreimal auf dem Knopf wiederholt wird, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der Druckreduzierer TWIST ist erhältlich mit einem Einstellbereich für den Ausgangsdruck von 1÷6 bar oder 1÷12 bar. Der Druckreduzierer TWIST lässt sich leicht demontieren und wieder zusammenbauen, um Wartungsarbeiten wie das Reinigen oder Ersetzen des Filters durchzuführen. Der Membrandruckreduzierer TWIST findet Anwendung in Klimaanlagen, Sanitäreinrichtungen zur Wasserverteilung, Bewässerung, Druckluftverteilung (kein versprühtes Öl), Sanitäreinrichtungen zur Wasserversorgung in Gebäuden gemäß EN 806-2 und bei Rohren für Brandschutzleitungen (Hinweis: Bitte beachten Sie die lokalen Brandschutzvorgaben). Er erfüllt die speziellen Anforderungen des Gesundheitsministeriums für den Transport von Lebensmittel-Flüssigkeiten und ist WRAS genehmigt (Behörde, die die Verteilung von Trinkwasser im Vereinigten Königreich reguliert).
ACHTUNG: MANOMETER, DAS AM DRUCKREDUZIERER INSTALLIERT WERDEN KANN, ANGEZEIGTE WERT DES DRUCKS (Ps) DES BEREITS REDUZIERTEN FLUIDS IM AUSGANG. Der Druckreduzierer ist mit oder ohne integriertes Manometer erhältlich.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTES PDF
Unverzichtbar für die richtige Installation des Turbinezählers mit konzentrischem Hahn (1207171).
Installation sowohl horizontal als auch vertikal. Trockenzähler mit magnetischer Übertragung, 8 Walzen, mit einem Messbereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nennüberdruck 16 bar. Maximale Betriebstemperatur: 90°C. Komplett mit Anschlüssen verpackt. Nicht vorbereitet für Impulsgenerator. Entspricht den europäischen Normen EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgenerator-Version P = 10 lt. Auf Anfrage: Vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Informationen siehe das angehängte PDF
Der Druckminderer umfasst
Beschreibung
Patentierter Membrandruckminderer mit kompensierter Sitzfläche, mit einem Drehknopf zur Regelung des Ausgangsdrucks und einer externen Graduierung für eine einfache Ablesung des Einstellungsdrucks. Vollständig mit Flanschanschlüssen. Gehäuse aus druckgegossenem und sandgestrahltem Messing CW617N. Filterpatrone aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).
FÜLLGRUPPE PINTOSSI Durchmesser 1/2 Zoll männlich/weiblich
Aus Messing, mit Manometer D.52 mm Skala 0 - 4 bar, Absperrhahn, Eingangsfiler aus Polypropylen, mit Rückschlagventil aus Messing, Dichtung aus NBR, Schutzkappe aus ABS. Max. Temperatur: 100 °C Max. Druck: 10 bar Einstellbereich: 0,5 - 3 bar Werkseinstellung: 1,5 bar Durchflusskoeffizient (Kv): 1,3 m³/h
Installation nur horizontal. Zifferblatt mit geschützten Rollen, mit dem Ablesebereich ohne Kontakt mit Wasser (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorgesehen für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für den Einsatz mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version für Funk 868 MHz (EN 13757) OMS.
Für weitere Informationen siehe die angehängte PDF
Installation sowohl horizontal als auch vertikal. Trockene Ziffernscheibe mit magnetischer Übertragung und 8 Rollen. Nenn-Druck 16 bar. Maximale Betriebstemperatur: 50°C. Verpackung komplett mit Anschlussstücken. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Informationen siehe das angehängte PDF
IMPULSGEBER für WASSERZÄHLER 1/2-3/4
11 BIS
Wasserversorgung für individuelle Wohnungen und Villen
Beschreibung :
Die Druckreduzierer Desbordes 11BIS und 11BIS RC sind aus Messing gefertigt, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) gelten nicht als Gebrauchsgarantie. Es ist daher erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.
