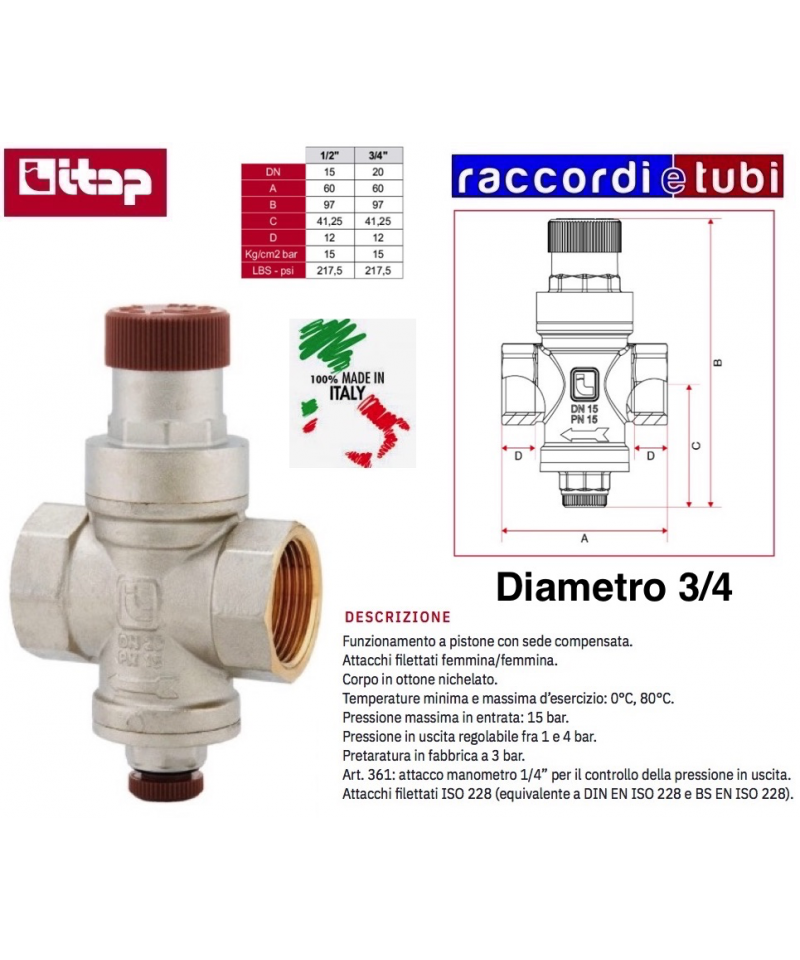

Druckminderer ITAP FF 3/4 PN16 ART.361

ART.143MM MIT ANSCHLÜSSEN

Pistonbetrieb mit kompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Unentbehrlich für die korrekte Installation des Turbinenzählers mit zentrischem Ventil (1207171).

Das Gehäuse aus Bronze bietet eine höhere Präzision und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schiebemechanismus und Sitz aus rostfreiem Stahl, Membran und Dichtungen des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Der Reduzierer ist bekannt für seine Präzision im Nachdruck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus rostfreiem Stahl mit grober Maschenweite von 1000 μm, Filterbecher aus Bronze. In horizontaler Position ermöglicht es eine schnelle Reinigung, ohne in den Mechanismus eingreifen zu müssen. Komplett mit Messinganschlüssen. An jeder Position installierbar.

Temperatur: max. 70°C

Werksseitige Einstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn pressure: 2500 kPa (25 bar)

Druckminderer mit Membran PN40 und Kompensationskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Sitzdichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Polyamid-Gewebeverstärkung, Einstellfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Übergang mit Innengewinde gemäß ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

Das Messinggehäuse bietet mehr Präzision und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Edelstahl-Sitz, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer von beiden Seiten. Der Reducer ist bekannt für seine Präzision im Nachlauf, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlsiebfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Messing. In horizontaler Position ermöglicht es eine schnelle Reinigung, ohne am Mechanismus eingreifen zu müssen. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werksvorgabe: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDEN WEIBLICH

Funktionsweise mit ausgeglichener Kolbenkammer.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-Zertifikat in den Größen 1/2″ und 3/4″

Installation nur horizontal. Zifferblatt mit geschützten Rollen, mit dem Ablesebereich ohne Kontakt mit Wasser (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorgesehen für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für den Einsatz mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe die angehängte PDF

Unverzichtbar für die korrekte Installation des Turbinenzählers mit konzentrischem Ventil (1207171).

BESCHREIBUNG

ART.143MM MIT ANSCHLÜSSEN

Funktionsweise mit kolbenkompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
Gewindeverbindungen nach ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch verfügbar mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
Zertifiziert nach NF in den Größen 1/2″ und 3/4″

Der Messingkörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungen aus EPDM, Anschluss für das Manometer auf beiden Seiten. Druckminderer, der für seine Präzision im Downstream bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit breiter Maschenweite von 1000 μm, Filterbecher aus Messing. In horizontaler Position ermöglicht er eine schnelle Reinigung, ohne dass das Mechanismus beeinflusst werden muss. Komplett mit Messingverbindungen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn-Druck: 2500 kPa (25 bar)

Beschreibung Der Absorber der Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte „Zone mit reduziertem Druck“) trennen, die mit einem Entlüftungsventil ausgestattet ist, das sich öffnet, wenn eine Strömungsumkehr oder Siphonbildung auftritt.

Absorber für nicht kontrollierbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Vermeidung von Siphonbildung und zur Verhinderung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2” und 3/4” zur Trinkwasserzufuhr und für Heizungsanlagen mit einer Leistung von > 45 kW. FF-Anschlüsse. Gehäuse: entzinkungsfreies Bronze (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungsöffnung: Kunststoff. Anschluss an die Entlüftungsöffnung: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• EINGANGSDRUCK GARANTIERT 25 bar θ 80°C
• Regulierbereich am Ausgang: von 1 bis 5,5 bar (angegeben gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regulierung: voreingestellt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelt weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC sind aus Messing gefertigt, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) gelten nicht als Gebrauchsgarantie. Es ist daher erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

TECHNISCHE EIGENSCHAFTEN Eingangsanschluss (Buchse): Ø1/2” M Ausgangsanschluss: Ø1/2” F Manometeranschluss: Ø1/4” F Maximale Betriebstemperatur: 85°C Minimale Betriebstemperatur: 5°C Maximale Druckvorlage: 10 bar Kalibrierungsdruck: 0,5 ÷ 4 bar Gehäuseventil, Stange, Verschluss und interne Teile: Messing CW617N und CB753S Feder: Stahl AISI302 Membranregler: NBR Rückschlagventil: Differenzdruck 0,02 bar Dichtung OR: EPDM Filter: 450 µm Regulierungsgriff des Absperrventils: ABS

Druckminderer mit Membran PN40 und Ausgleichskammer, Sitz aus Edelstahl.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Verstärkung aus Polyamidgewebe, Druckfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Fluide: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4".

Für weitere Informationen siehe das angehängte PDF

Horizontale, vertikale oder schräge Installation. Ausziehbar. Bewegungübertragung durch magnetische Kupplung. Nennpressung 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), für die Installation des Impulsgebers ohne die Dichtung zu beeinträchtigen. Voreinstellung Impulsgeber: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174.

Für weitere Informationen siehe das angehängte PDF
