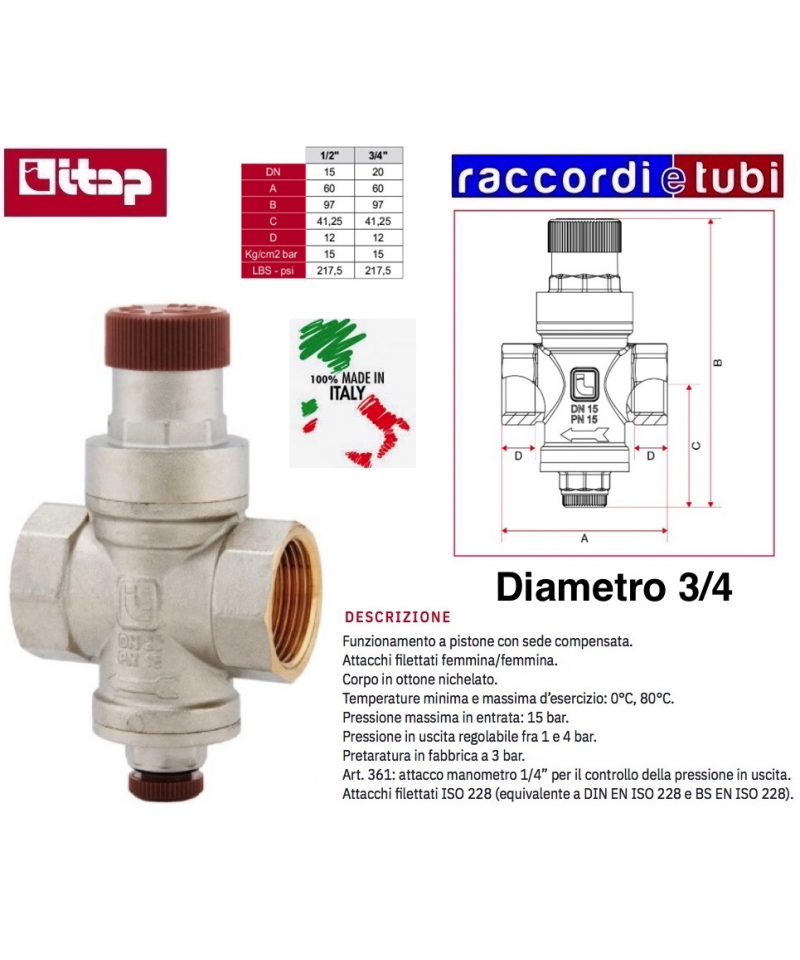

Riferimento: 317558
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 15bar. Pressione in uscita regolabile fra 1 e 4 bar.
Pretaratura in fabbrica a 3 bar.
Attacco manometro 1/4” per il controllo della pressione in uscita.
Attacchi filettati ISO228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 15bar. Pressione in uscita regolabile fra 1 e 4 bar.
Pretaratura in fabbrica a 3 bar.
Attacco manometro 1/4” per il controllo della pressione in uscita.
Attacchi filettati ISO228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
EMETTITORE IMPULSI per CONTATORI ACQUA 1/2-3/4
11 BIS
alimentazione dacqua individuali appartamenti e ville
Descrizione :
I riduttori di pressione Desbordes 11BIS e 11BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas inerti (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. Riduttori di pressione Desbordes 11BIS e 11BIS RC Importante: i valori di temperatura e pressione indicati per le diverse categorie di fluidi (L1/L2/G1/G2) non costituiscono garanzia d’uso. Pertanto è necessario convalidare l’utilizzo del prodotto in determinate condizioni d’esercizio con l’assistenza del nostro ufficio tecnico. Richiedere il manuale d’istruzioni ai nostri uffici commerciali.
Riduttore di pressione a membrana PN40 con camera di compensazione, sede in acciaio inox.
Corpo in ottone, guarnizione sede in gomma NBR, membrana in EPDM perox con rinforzo in tessuto poliammide, molla di taratura in acciaio zincato. Adatto per impianti di condizionamento, impianti sanitari, irrigazione, aria compressa. Fluidi compatibili: acqua, glicole max 50%, aria compressa (escluso oli nebulizzati), fludi alimentari e acqua potabile. Attacchi femmina con filettatura secondo norma ISO 228/1. Attacco manometro 1/4”.
Per ulteriori info vedi il PDF allegato
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 15bar. Pressione in uscita regolabile fra 1 e 4 bar.
Pretaratura in fabbrica a 3 bar.
Attacco manometro 1/4” per il controllo della pressione in uscita.
Attacchi filettati ISO228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
EMETTITORE IMPULSI PER CONTATORI ACQUA DIAMETRO 1" 1207121
I riduttori di pressione Desbordes 10 BIS e 10 BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. • Controllano e riducono la pressione a valle a un valore regolabile, sia in condizioni di flusso che con portata nulla. • Stabilizzano la pressione a valle ad un valore costante prestabilito, indipendentemente dalle variazioni della pressione a monte (la pressione a valle varia meno del 10% rispetto alla variazione della pressione a monte, in conformità con le normative). • Garantiscono una portata elevata con una pressione stabile in uscita, grazie alla perdita di carico limitata. • Campo di regolazione a valle: da 1 bar a 6 bar (valore indicativo secondo norma EN 1567). • Regolazione a valle a partire da 0,5 bar con montaggio di una molla di compensazione sul modello RC (tranne DN 100). • Consegnati pre-regolati a 3 bar. • Dotati di 2 prese laterali per manometro e scarico
Riduttore di pressione a membrana PN40 con camera di compensazione, sede in acciaio inox.
Corpo in ottone, guarnizione sede in gomma NBR, membrana in EPDM perox con rinforzo in tessuto poliammide, molla di taratura in acciaio zincato. Adatto per impianti di condizionamento, impianti sanitari, irrigazione, aria compressa. Fluidi compatibili: acqua, glicole max 50%, aria compressa (escluso oli nebulizzati), fludi alimentari e acqua potabile. Attacchi femmina con filettatura secondo norma ISO 228/1. Attacco manometro 1/4”.
Per ulteriori info vedi il PDF allegato
DESCRIZIONE
ART.143 FILETTI FEMMINA FEMMINA
Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″
Temperatura massima di esercizio: 95°C Temperatura minima di esercizio: 5°C Pressione massima a monte: 10 bar Pressione di taratura: 0,5 ÷ 4 bar Valvola di ritegno: Pressione differenziale 0,02 bar Filtro: 450 μm Corpo e particolari interni: Ottone CW617N e CB753S Molla: Acciaio AISI302 Membrana riduttore: NBR Guarnizione OR: EP
CARATTERISTICHE TECNICHE Attacco in entrata (bocchettone): Ø1/2” M Attacco in uscita: Ø1/2” F Attacco manometro: Ø1/4” F Temperatura massima di esercizio: 85°C Temperatura minima di esercizio: 5°C Pressione massima a monte: 10 bar Pressione di taratura: 0,5 ÷ 4 bar Corpo valvola, asta, otturatore e particolari interni: Ottone CW617N e CB753S Molla: Acciaio AISI302 Membrana riduttore: NBR Valvola di ritegno: Pressione differenziale 0,02 bar Guarnizione OR: EPDM Filtro: 450 µm Manopola comando rubinetto d’arresto: ABS
Installazione solo orizzontale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: emettitore impulsi P = 1-10-100 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.
Per ulteriori info vedi il PDF allegato
DESCRIZIONE
Il riduttore di pressione a membrana TWIST è una valvola automatica che riduce e stabilizza la pressione di un fluido all’interno di una condotta di distribuzione in base al valore preimpostato. L’impiego di tale dispositivo è necessario per limitare la pressione di esercizio nelle tubazioni per la distribuzione di acqua, nei casi in cui ci sia la possibilità che la pressione statica massima, in qualunque punto del sistema di approvvigionamento di acqua, raggiunga oppure ecceda la relativa pressione massima ammissibile di esercizio. Il riduttore di pressione si rende inoltre necessario nel caso in cui siano collegate apparecchiature e attrezzature che possono essere azionate esclusivamente a una pressione inferiore a quella di approvvigionamento. La cartuccia filtrante posta all’interno del riduttore ha la funzione di separare dall’acqua le particelle estranee che vi sono sospese (sabbia, scaglie di ruggine, frammenti calcarei, ecc.) trattenendole mediante una barriera fisica: lo sporco trasportato dall’acqua può essere all’origine di corrosioni localizzate nelle tubazioni dell’impianto idrico e motivo di usura dei riduttori di pressione o qualsiasi altro apparecchio installato a valle. L’elevata resistenza meccanica sia dell’involucro che dei suoi componenti interni lo rendono particolarmente idoneo ad essere utilizzato in sistemi di approvvigionamento idrico all’interno e all’esterno di edifici (EN 805) nei quali la pressione dell’acqua può raggiungere valori molto elevati (fino a 25 bar). Inoltre, la presenza del sistema di compensazione annulla l’influenza che le variazioni di pressione a monte esercitano sulla pressione regolata a valle. La membrana in gomma EPDM perox pre-sagomata con rinforzo in tessuto ad alta resistenza meccanica e l’impiego di o-ring dinamici anti stick-slip in gomma EPDM perox permettono di regolare il valore di pressione in modo preciso e duraturo. I passaggi interni di grande diametro e alta finitura superficiale sono stati progettati per ottenere una minima resistenza al flusso, limitando di fatto vibrazioni e perdite di carico. Il profilo di tali passaggi è stato inoltre definito in modo da ottenere un basso livello di rumorosità anche nelle condizioni di utilizzo più critiche. L’innovativo volantino di regolazione con indicatore integrato consente di tarare il dispositivo in maniera semplice e veloce senza dover ricorrere a strumenti come chiavi o brugole. La scala di taratura, in bar e psi, ripetuta 3 volte sul volantino permette una facile lettura del valore in qualunque condizione di installazione. Il riduttore TWIST è disponibile con campo di taratura della pressione in uscita 1÷6 bar oppure 1÷12 bar. Il riduttore TWIST è facilmente smontabile e rimontabile per eseguire le operazioni di manutenzione ordinarie come pulire o sostituire il filtro. Il riduttore a membrana TWIST trova applicazione su impianti di condizionamento, impianti sanitari per l’approvvigionamento di acqua, irrigazione, distribuzione aria compressa (no oli nebulizzati), impianti sanitari per l’approvvigionamento di acqua all’interno di edifici sec. EN 806-2 e su tubi per servizi antincendio (N.B. tenere in considerazione le specifiche locali antincendio). Soddisfa le specifiche prescrizioni del Ministero della Salute per il trasporto di fluidi alimentari ed è approvato WRAS (ente che regolamenta la distribuzione di acqua potabile nel Regno Unito).
ATTENZIONE: IL MANOMETRO INSTALLABILE SUL RIDUTTORE DI PRESSIONE INDICA IL VALORE DELLA PRESSIONE (Ps) GIA’ RIDOTTA DEL FLUIDO IN USCITA. Il riduttore è disponibile con o senza manometro integrato.
PER ULTERIORI INFO VEDI PDF ALLEGATO
Indispensabile per corretta installazione del contatore a turbina con rubinetto concentrico (1207171).
Descrizione Il disconnettore Serie CA9C è costituito da una valvola di ritegno a monte e una a valle che separano una camera centrale (detta “zona a pressione ridotta”) provvista di una valvola di scarico che si apre qualora si verifichi una inversione di flusso o in caso di sifonaggio.
Disconnettore a zone di pressioni differenti non controllabili, con filtro incorporato. Semplice ed efficace per prevenire sifonaggi ed evitare la contaminazione della linea di alimentazione dell’acqua potabile. (Fluidi di classe 3). Sviluppato per piccole connessioni DN 1/2” e 3/4” alla linea di alimentazione dell’acqua e per impianti di riscaldamento con potenzialità > 45 kW. Bocchettoni FF. Corpo : bronzo antidezincificante (DZR). Molle : acciaio INOX. Tenute : Gomma. Imbuto di scarico : plastica. Collegamento all’imbuto : Ø 40. Pressione d'esercizio max. : 10 bar. Temperatura d'esercizio max.: 65 °C. Protezione : CA. Conformità: EN1717. Omologazioni: BELGAQUA, KIWA, SVGW, NF, WRAS. C
Descrizione
Riduttore di pressione brevettato a membrana con sede compensata, con manopola per la regolazione della pressione in uscita e scala graduata esterna per una agevole lettura della pressione di taratura. Completo di raccordi a bocchettone. Corpo in ottone CW617N stampato e sabbiato. Cartuccia filtrante in acciaio inox.
Con manometro M3A-ABS50 (Scala 0÷6 bar).
DESCRIZIONE
Il riduttore di pressione a membrana TWIST è una valvola automatica che riduce e stabilizza la pressione di un fluido all’interno di una condotta di distribuzione in base al valore preimpostato. L’impiego di tale dispositivo è necessario per limitare la pressione di esercizio nelle tubazioni per la distribuzione di acqua, nei casi in cui ci sia la possibilità che la pressione statica massima, in qualunque punto del sistema di approvvigionamento di acqua, raggiunga oppure ecceda la relativa pressione massima ammissibile di esercizio. Il riduttore di pressione si rende inoltre necessario nel caso in cui siano collegate apparecchiature e attrezzature che possono essere azionate esclusivamente a una pressione inferiore a quella di approvvigionamento. La cartuccia filtrante posta all’interno del riduttore ha la funzione di separare dall’acqua le particelle estranee che vi sono sospese (sabbia, scaglie di ruggine, frammenti calcarei, ecc.) trattenendole mediante una barriera fisica: lo sporco trasportato dall’acqua può essere all’origine di corrosioni localizzate nelle tubazioni dell’impianto idrico e motivo di usura dei riduttori di pressione o qualsiasi altro apparecchio installato a valle. L’elevata resistenza meccanica sia dell’involucro che dei suoi componenti interni lo rendono particolarmente idoneo ad essere utilizzato in sistemi di approvvigionamento idrico all’interno e all’esterno di edifici (EN 805) nei quali la pressione dell’acqua può raggiungere valori molto elevati (fino a 25 bar). Inoltre, la presenza del sistema di compensazione annulla l’influenza che le variazioni di pressione a monte esercitano sulla pressione regolata a valle. La membrana in gomma EPDM perox pre-sagomata con rinforzo in tessuto ad alta resistenza meccanica e l’impiego di o-ring dinamici anti stick-slip in gomma EPDM perox permettono di regolare il valore di pressione in modo preciso e duraturo. I passaggi interni di grande diametro e alta finitura superficiale sono stati progettati per ottenere una minima resistenza al flusso, limitando di fatto vibrazioni e perdite di carico. Il profilo di tali passaggi è stato inoltre definito in modo da ottenere un basso livello di rumorosità anche nelle condizioni di utilizzo più critiche. L’innovativo volantino di regolazione con indicatore integrato consente di tarare il dispositivo in maniera semplice e veloce senza dover ricorrere a strumenti come chiavi o brugole. La scala di taratura, in bar e psi, ripetuta 3 volte sul volantino permette una facile lettura del valore in qualunque condizione di installazione. Il riduttore TWIST è disponibile con campo di taratura della pressione in uscita 1÷6 bar oppure 1÷12 bar. Il riduttore TWIST è facilmente smontabile e rimontabile per eseguire le operazioni di manutenzione ordinarie come pulire o sostituire il filtro. Il riduttore a membrana TWIST trova applicazione su impianti di condizionamento, impianti sanitari per l’approvvigionamento di acqua, irrigazione, distribuzione aria compressa (no oli nebulizzati), impianti sanitari per l’approvvigionamento di acqua all’interno di edifici sec. EN 806-2 e su tubi per servizi antincendio (N.B. tenere in considerazione le specifiche locali antincendio). Soddisfa le specifiche prescrizioni del Ministero della Salute per il trasporto di fluidi alimentari ed è approvato WRAS (ente che regolamenta la distribuzione di acqua potabile nel Regno Unito).
ATTENZIONE: IL MANOMETRO INSTALLABILE SUL RIDUTTORE DI PRESSIONE INDICA IL VALORE DELLA PRESSIONE (Ps) GIA’ RIDOTTA DEL FLUIDO IN USCITA. Il riduttore è disponibile con o senza manometro integrato.
PER ULTERIORI INFO VEDI PDF ALLEGATO
