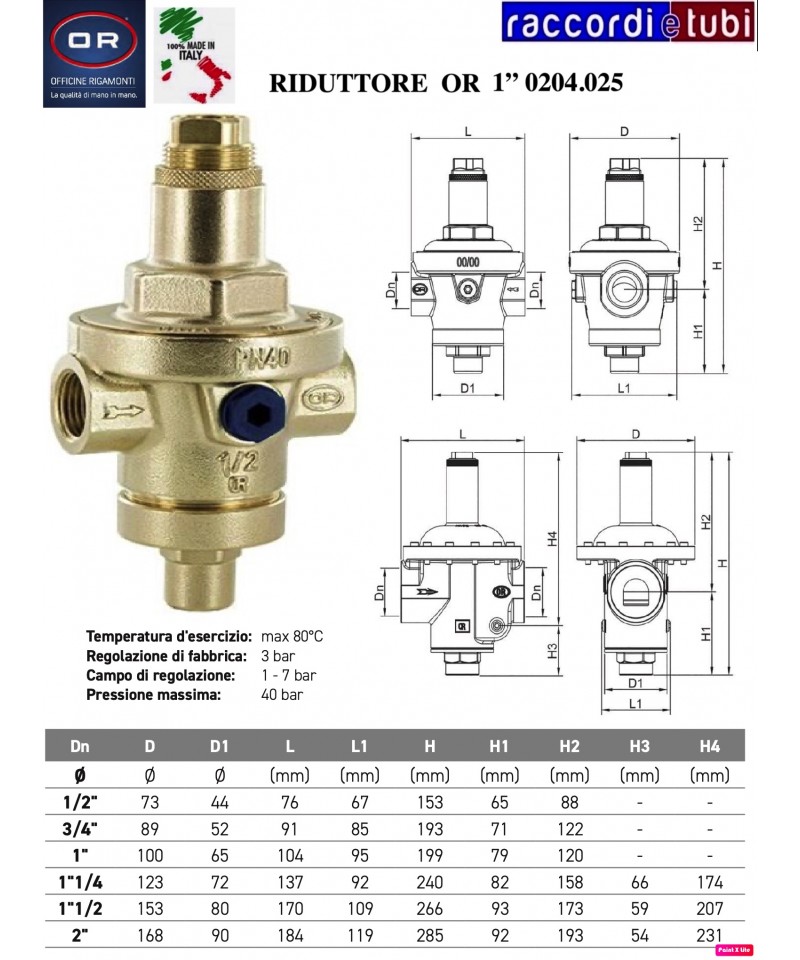

RIDUTTORE PRESSIONEOR 1" A MEMBRANA PN40 MODELLO 0204

GRUPPO DI RIEMPIMENTO PINTOSSI DIAMETRO 1/2 MASCHIO FEMMINA

In ottone, con manomentro D.52 mm scala 0 - 4 bar, rubinetto di intercettazione, filtro in ingresso in polipropilene, con ritegno in ottone, guarnizione in NBR, cappuccio di protezione in ABS. Temperatura max: 100° C Pressione max: 10 bar Campo di regolazione: 0,5 - 3 bar Taratura di fabbrica: 1,5 bar Coefficiente di portata (Kv): 1,3 m³/h

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

Per ulteriori info vedi il PDF allegato

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 15bar. Pressione in uscita regolabile fra 1 e 4 bar.
Pretaratura in fabbrica a 3 bar.
Attacco manometro 1/4” per il controllo della pressione in uscita.
Attacchi filettati ISO228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

Per ulteriori info vedi il PDF allegato

Riduttore di pressione a membrana PN40 con camera di compensazione, sede in acciaio inox.
Corpo in ottone, guarnizione sede in gomma NBR, membrana in EPDM perox con rinforzo in tessuto poliammide, molla di taratura in acciaio zincato. Adatto per impianti di condizionamento, impianti sanitari, irrigazione, aria compressa. Fluidi compatibili: acqua, glicole max 50%, aria compressa (escluso oli nebulizzati), fludi alimentari e acqua potabile. Attacchi femmina con filettatura secondo norma ISO 228/1. Attacco manometro 1/4”.

Per ulteriori info vedi il PDF allegato

VALVOLA STATICA DI BILANCIAMENTO IDROSET-CF S SIZE DN20 3/4

Perché un sistema bilanciato? iDROSET® Serie CF Il bilanciamento di un impianto di riscaldamento garantisce una corretta distribuzione del calore nel sistema assicurando il livello desiderato di comfort in una stanza o in un appartamento. Il bilanciamento idraulico di un impianto di riscaldamento e di condizionamento è raccomandato dalle normative locali ed europee come fattore chiave per il risparmio energetico. I sistemi bilanciati permettono alle persone di ricevere la temperatura ed il benessere richiesti, evitando che le pompe lavorino in condizioni non ottimali e riducendo i rumori fastidiosi dovuti alla velocità dei fluidi. La nuova valvola Watts risponde a tutte queste esigenze in modo facile e veloce

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

Per ulteriori info vedi il PDF allegato

DESCRIZIONE

ART.143MM CON BOCCHETTONI

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″

Installazione sia orizzontale che verticale. Quadrante asciutto a trasmissione magnetica 8 rulli con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo: 90°C. Confezione completa di raccordi. Non predisposti per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: versione emettitore impulsi P = 10 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.

Per ulteriori info vedi il PDF allegato

Descrizione

Riduttore di pressione brevettato a membrana con sede compensata, con manopola per la regolazione della pressione in uscita e scala graduata esterna per una agevole lettura della pressione di taratura. Completo di raccordi a bocchettone. Corpo in ottone CW617N stampato e sabbiato. Cartuccia filtrante in acciaio inox.
Con manometro M3A-ABS50 (Scala 0÷6 bar).

Il corpo in bronzo offre una maggiore precisione e stabilità nel tempo in quanto meno soggetto a corrosioni. Cursore cilindrico e sede in acciaio inossidabile, membrana e guarnizione della valvola in EPDM, attacco per il manometro da ambedue le parti. Riduttore rinomato per la sua precisione a valle, grazie ai tre cilindri che permettono un movimento equilibrato in tutte le situazioni. Filtro in acciaio inox a maglia larga 1000 μm, tazza del filtro in bronzo. In posizione orizzontale permette una rapida pulizia senza intervenire sul meccanismo. Completo di raccordi in ottone.Installabile in qualsiasi posizione.

Temperatura: max. 70°C

Regolazione di fabbrica: 400 kPa (4 bar) Pressione secondaria: 200 - 600 kPa (2 - 6 bar) Pressione nominale: 2500 kPa (25 bar)

11 BIS

alimentazione dacqua individuali appartamenti e ville

Descrizione :

• PRESSIONE A MONTE GARANTITA 25 bar θ 80°C
• Campo di regolazione a valle : da 1 a 5,5 bar (valore indicativo secondo la norma EN 1567)
• Con montaggio di una molla di compensazione (RC) si ottengono delle regolazioni a valle a partire da 0,5 bar.
• Con tappo 1/4'' a ogni lato che permette il montaggio di un manometro
• Regolazione : consegnato pre-regolato a 3 bar
• CORPO : bronzo
• SEDE : inox DN 15 e 20
• Filettato doppia femmina

I riduttori di pressione Desbordes 11BIS e 11BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas inerti (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. Riduttori di pressione Desbordes 11BIS e 11BIS RC Importante: i valori di temperatura e pressione indicati per le diverse categorie di fluidi (L1/L2/G1/G2) non costituiscono garanzia d’uso. Pertanto è necessario convalidare l’utilizzo del prodotto in determinate condizioni d’esercizio con l’assistenza del nostro ufficio tecnico. Richiedere il manuale d’istruzioni ai nostri uffici commerciali.

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

Per ulteriori info vedi il PDF allegato

Riduttore di pressione a membrana PN40 con camera di compensazione, sede in acciaio inox.
Corpo in ottone, guarnizione sede in gomma NBR, membrana in EPDM perox con rinforzo in tessuto poliammide, molla di taratura in acciaio zincato. Adatto per impianti di condizionamento, impianti sanitari, irrigazione, aria compressa. Fluidi compatibili: acqua, glicole max 50%, aria compressa (escluso oli nebulizzati), fludi alimentari e acqua potabile. Attacchi femmina con filettatura secondo norma ISO 228/1. Attacco manometro 1/4”.

Per ulteriori info vedi il PDF allegato

Caratteristiche

• Certificato DVGW; certificato WRAS in accordo a BSEN1567
• Campo da 1,5 a 6 bar
• Tmax 40°C
• Pmax 25 bar
• Tazza filtro trasparente - magliatura 0,16mm
• Valvola riduttrice bilanciata a singola sede
• Approvazione per bassar umorosità, Gruppo 1, senza limitazioni fino ad 1 1/4"
• Pressione d'uscita impostabile per mezzo di ghiera
• Pressione impostata indicata sulla scala graduata
• Molla di regolazione non a contatto con l'acqua potabile
• Otturatore in materiale sintetico d’elevata qualità,facilmente sostituibile
• Filtro fine integrato in acciaio inox
• Facilmente convertibile in filtro riduttore con lavaggio controcorrente (FN09S)
• Implementabile con valvola di non ritorno (RV277)
• Bilanciamento della pressione in ingresso - le fluttuazioni della pressione d'ingresso non influenzano la pressione d'uscita
• inService: manutenzione programmata senza necessità di smontare il riduttore dalla tubazione
• Affidabile e collaudato in milioni di applicazioni.

Costruzione

Il riduttore di pressione comprende

• Corpo con prese di pressione in uscita su ambo i lati per manometro con attacco G 1/4"
• Attacchi filettati maschio con bocchettoni (versioni A&B)
• Otturatore completo di membrana e sedeFiltro fine per piccole impurità , con retino da 0,16 mm
• Calotta copri molla con ghiera di regolazione e scala graduata
• Tazza per filtromolla di regolazione

Materiali

• Corpo: in ottone resistente alla dezincatura
• Bocchettoni: filettati in ottone
• Otturatore: in materiale sintetico d'elevata qualità
• Filtro fine integrato: in acciaio inox
• Calotta copri-molla e ghiera di regolazione: in materiale sintetico d'elevata qualità
• Tazza per filtro: trasparente o in ottone

• Construction
  Costruzione
  The pressure reducing valve comprises:
  Il riduttore di pressione comprende:
  •
  •
  Corpo con prese di pressione in uscita su ambo i lati per Housing with pressure gauge connections on both sides manometro con attacco G 1/4"
  •
  Threaded male connections (options A & B)
  •
  Attacchi filettati maschio con bocchettoni (versioni A & B)


  Otturatore completo di membrana e sede
  •
  Filtro fine per piccole impurità, con retino da 0,16 mm
  •
  Calotta copri-molla con ghiera di regolazione e scala

  graduata
  •
  T azza per filtro
  •
  Molla di regolazione
  • Manometro non incluso (vedere accessori)
  Materiali

  Corpo: in ottone resistente alla dezincatura

  Bocchettoni: filettati in ottone
  •
  Otturatore: in materiale sintetico d’elevata qualità
  •
  Calotta copri-molla e ghiera di regolazione: in materiale

  Tazza per filtro: trasparente o in ottone

  Membrana: in NBR rinforzata con fibre

  Guarnizioni: in NBR


  Molla in acciaio: in NBR rinforzta con fibre
• Guarnizioni: in NBR
• Molla in Acciaio
• PER ULTERIORI INFO VEDI PDF ALLEGATO
