Artikel-Nr.: *2900000

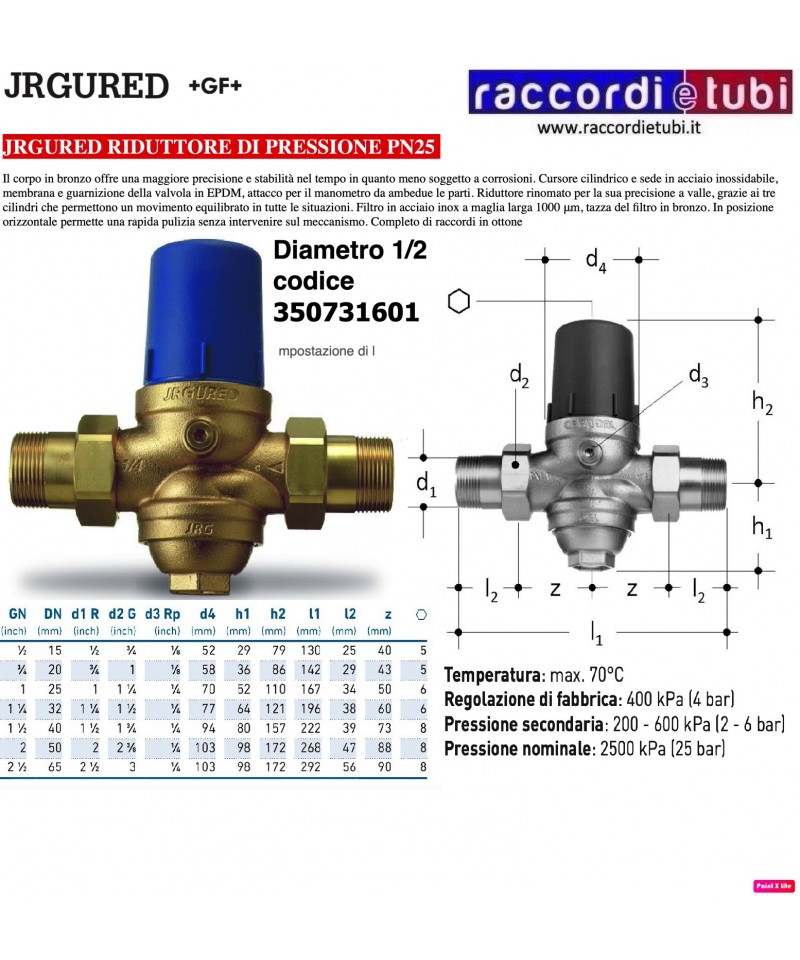

Der Messingkörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungen aus EPDM, Anschluss für das Manometer auf beiden Seiten. Druckminderer, der für seine Präzision im Downstream bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit breiter Maschenweite von 1000 μm, Filterbecher aus Messing. In horizontaler Position ermöglicht er eine schnelle Reinigung, ohne dass das Mechanismus beeinflusst werden muss. Komplett mit Messingverbindungen. Kann in jeder Position installiert werden.
Temperatur: max. 70°C
Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn-Druck: 2500 kPa (25 bar)
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Der Messingkörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungen aus EPDM, Anschluss für das Manometer auf beiden Seiten. Druckminderer, der für seine Präzision im Downstream bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit breiter Maschenweite von 1000 μm, Filterbecher aus Messing. In horizontaler Position ermöglicht er eine schnelle Reinigung, ohne dass das Mechanismus beeinflusst werden muss. Komplett mit Messingverbindungen. Kann in jeder Position installiert werden.
Temperatur: max. 70°C
Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn-Druck: 2500 kPa (25 bar)
Unverzichtbar für die korrekte Installation des Turbinenzählers mit konzentrischem Ventil (1207171).
Installation nur horizontal. Zifferblatt mit geschützten Rollen, mit einem Ablesebereich, der nicht mit Wasser in Kontakt kommt (trockene Messkammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorgesehen für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 l. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Informationen siehe das angehängte PDF
Beschreibung Der Abscheider Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte "Zone mit reduziertem Druck") trennen, die mit einem Entlastungsventil ausgestattet ist, das sich öffnet, wenn ein Rückfluss oder eine Siphonierung auftritt.
Abscheider für nicht steuerbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Verhinderung von Siphonierungen und zur Vermeidung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2" und 3/4" an der Trinkwasserzufuhrleitung und für Heizungsanlagen mit einer Leistung von > 45 kW. Eingang: FF. Gehäuse: zinkfreies Messing (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungstrichter: Kunststoff. Anschluss an den Trichter: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C
STATISCHE AUSGLEICHSVENTIL IDROSET-CF S GRÖSSE DN20 3/4
Warum ein ausgeglichenes System? iDROSET® Serie CF Der Ausgleich eines Heizsystems gewährleistet eine korrekte Wärmeverteilung im System und sorgt für das gewünschte Komfortniveau in einem Raum oder einer Wohnung. Der hydraulische Ausgleich eines Heiz- und Klimasystems wird von lokalen und europäischen Vorschriften als entscheidender Faktor für die Energieeinsparung empfohlen. Ausgeglichene Systeme ermöglichen es den Menschen, die geforderte Temperatur und das Wohlbefinden zu erhalten, verhindern, dass Pumpen unter suboptimalen Bedingungen arbeiten, und reduzieren störende Geräusche durch die Strömungsgeschwindigkeit der Flüssigkeiten. Das neue Ventil von Watts erfüllt all diese Anforderungen einfach und schnell.
ART.143 WEIBLICHE GEWINDE WEIBLICHES GEWINDE
Funktionsweise mit gefedertem Kolben.
Verbindungsteile weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 80 °C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeanschlüsse ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
Beschreibung
Patentierter Membrandruckminderer mit ausgeglichenem Sitz, eingestellt über einen Regler für den Ausgangsdruck und eine externe Graduierung zur einfachen Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus gegossenem und sandgestrahltem Messing CW617N. Filterpatrone aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).
HYDRAULISCHE EIGENSCHAFTEN
Der Druckminderer EOLO ist ein automatisches Ventil, das den Druck eines Mediums in einem Verteilungssystem gemäß dem voreingestellten Wert reduziert und stabilisiert. Die reduzierten Abmessungen, der leise Betrieb und der spezielle interne „selbstreinigende“ Sitz sind Merkmale, die ihn besonders für den Einsatz in kleinen Anwendungen wie Wohnungen und Einfamilienhäusern (gemäß EN 806-2 und EN 805) geeignet machen, oder als Schutzelement für den Boiler oder die Automaten für Getränke. Die oberflächenveredelte Nickelbeschichtung verleiht ihm nicht nur ein ansprechendes Aussehen, sondern schützt auch vor korrosivem Abbau und Kalkablagerungen. Dank des hohen maximalen Betriebsdrucks, den er aushalten kann, kann er direkt in der Hauptverteilungslinie eingesetzt werden, in der der Wasserdruck Werte von bis zu 20 bar erreichen kann. Die Struktur des inneren Kolbens gewährleistet Steifigkeit, Widerstand und hohe Genauigkeit bei der Regelung dank des komplementären Sitzes. Die Dichtungs-O-Ringe aus technischem EPDM-Peroxid-Elastomer mit Anti-Stick-Slip und niedrigem statischen Reibungskoeffizienten gewährleisten eine hohe Abnutzungsbeständigkeit und reduzieren die Wartungsintervalle. Die innere Oberfläche des Gehäuses und die vergrößerten Durchmesser der Durchgänge ermöglichen hohe Durchflussraten, auch bei kleinen Wasserentnahmen. Für den Transport von Lebensmitteln und Trinkwasser entsprechen sie den spezifischen Vorschriften des Gesundheitsministeriums.
FÜR WEITERE INFORMATIONEN PDF ANHANG EINSEHEN
Die Druckminderer Desbordes 10 BIS und 10 BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und erfordern keine Wartung. Bei Verwendung mit Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Bitte wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. • Sie kontrollieren und reduzieren den Druck im downstream auf einen einstellbaren Wert, sowohl unter Fließbedingungen als auch bei null Durchfluss. • Sie stabilisieren den Druck im downstream auf einen festen vordefinierten Wert, unabhängig von den Schwankungen des Drucks im upstream (der Druck im downstream ändert sich um weniger als 10 % im Verhältnis zur Druckänderung im upstream, gemäß den Vorschriften). • Sie gewährleisten einen hohen Durchfluss mit stabilem Ausgangsdruck, dank des begrenzten Druckverlusts. • Einstellbereich im downstream: von 1 bar bis 6 bar (orientierender Wert gemäß Norm EN 1567). • Einstellung im downstream ab 0,5 bar mit Montage einer Kompensationsfeder am Modell RC (außer DN 100). • Werden werksseitig auf 3 bar voreingestellt geliefert. • Ausgestattet mit 2 seitlichen Anschlüssen für Manometer und Entlüftung.
Druckminderer mit Membran PN40 und Ausgleichskammer, Sitz aus Edelstahl.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Verstärkung aus Polyamidgewebe, Druckfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Fluide: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4".
Für weitere Informationen siehe das angehängte PDF
Horizontale oder vertikale oder schräg montierbar. Herausnehmbar. Bewegungsübertragung über magnetische Kupplung. Nennpressung 10/16 bar. Maximale Einsatztemperatur 50°C. Vorbereitet für 2 Impulsausgänge (eine induktiv, eine Reed-Kontakt) zur Installation des Impulsgebers, ohne die Abdichtung zu beeinträchtigen. Impulsverteilung: 1 Impuls = 100 Liter (ab DN 50:125), 1 Impuls = 1.000 Liter (ab DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.
Für weitere Informationen siehe das angehängte PDF
Installation sowohl horizontal als auch vertikal. Trockenzähler mit magnetischer Übertragung, 8 Walzen, mit einem Messbereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nennüberdruck 16 bar. Maximale Betriebstemperatur: 90°C. Komplett mit Anschlüssen verpackt. Nicht vorbereitet für Impulsgenerator. Entspricht den europäischen Normen EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgenerator-Version P = 10 lt. Auf Anfrage: Vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Informationen siehe das angehängte PDF
Installation nur horizontal. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Informationen siehe das angehängte PDF
Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nenn Druck 10/16 bar. Maximale Einsatztemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Impuls-Vorbereitung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.
Für weitere Informationen siehe das angehängte PDF
BESCHREIBUNG
Der Membrandruckreduzierer TWIST ist ein automatisches Ventil, das den Druck einer Flüssigkeit innerhalb eines Verteilungssystems gemäß dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in der Wasserverteilung zu begrenzen, wenn die Möglichkeit besteht, dass der maximale statische Druck an irgendeinem Punkt des Wasserversorgungssystems den maximal zulässigen Betriebsdruck überschreitet. Der Druckreduzierer ist zudem notwendig, wenn Geräte angeschlossen sind, die ausschließlich bei einem Druck unterhalb des Versorgung Drucks betrieben werden können. Der im Druckreduzierer befindliche Filtereinsatz hat die Funktion, fremde Partikel, die in der Flüssigkeit suspendiert sind (Sand, Rostspliter, Kalkfragmente usw.), vom Wasser zu trennen und sie durch eine physikalische Barriere zurückzuhalten: Der Schmutz im Wasser kann lokale Korrosionen in den Rohrleitungen des Wassersystems verursachen und die Abnutzung von Druckreduzieren oder anderen downstream installierten Geräten hervorrufen. Die hohe mechanische Beständigkeit des Gehäuses und seiner internen Komponenten macht ihn besonders geeignet für den Einsatz in Wasserversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte (bis zu 25 bar) erreichen kann. Darüber hinaus hebt das Kompensationssystem den Einfluss von Druckschwankungen am Eingang auf den regulierten Druck am Ausgang auf. Die EPDM-Peox vorgeformte Gummimembran mit hochfestem Gewebe und der Einsatz von dynamischen Anti-Stick-Slip O-Ringen aus EPDM-Peox ermöglichen eine präzise und langlebige Druckregelung. Die großen Innenquerschnitte mit hoher Oberflächenbearbeitung wurden entwickelt, um den Strömungswiderstand zu minimieren, wodurch Vibrationen und Druckverluste begrenzt werden. Das Profil dieser Durchgänge wurde zudem so definiert, dass ein geringes Geräuschlevel selbst unter den kritischsten Betriebsbedingungen erreicht wird. Der innovative Einstellgriff mit integriertem Indikator ermöglicht eine einfache und schnelle Kalibrierung des Geräts, ohne dass Werkzeug wie Schlüssel oder Innensechskantschraubendreher erforderlich ist. Die Kalibrierungsskala in bar und psi, die dreimal am Griff wiederholt wird, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der Druckreduzierer TWIST ist verfügbar mit einem Einstellbereich des Ausgangsdrucks von 1-6 bar oder 1-12 bar. Der Druckreduzierer TWIST ist leicht zerlegbar und wieder zusammenbaubar für die Durchführung von Wartungsarbeiten wie das Reinigen oder Ersetzen des Filters. Der Membrandruckreduzierer TWIST findet Anwendung in Klimaanlagen, Sanitäranlagen zur Wasserversorgung, Bewässerung, Druckluftverteilung (keine nebelöle), Sanitäranlagen zur Wasserversorgung innerhalb von Gebäuden gemäß EN 806-2 und in Rohren für Feuerwehranlagen (Hinweis: Berücksichtigen Sie die lokalen Brandschutzvorschriften). Er erfüllt die spezifischen Vorschriften des Gesundheitsministeriums für den Transport von Lebensmittelflüssigkeiten und ist von WRAS genehmigt (Behörde, die die Versorgung mit Trinkwasser im Vereinigten Königreich regelt).
WARNUNG: MANOMETER, DAS AM DRUCKREDUZIERER INSTALLIERT WERDEN KANN, BEZEICHNET DEN WERT DES BEREITS REDUZIERTEN DRUCKS (Ps) DER AUSGANGSFLÜSSIGKEIT. Der Druckreduzierer ist mit oder ohne integriertes Manometer erhältlich.
FÜR WEITERE INFORMATIONEN siehe angehängte PDF.
BESCHREIBUNG
ART.143 WEIBLICHE GEWINDE WEIBLICHE GEWINDE
Funktionsweise mit Kolben und komprimierter Sitz.
Weibliche/weibliche Gewindeanschlüsse.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdrücke: 25 bar.
Ausgangsdrücke:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksvorgabe auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
ISO 228-Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit American NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
Beschreibung Der Absorber der Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte „Zone mit reduziertem Druck“) trennen, die mit einem Entlüftungsventil ausgestattet ist, das sich öffnet, wenn eine Strömungsumkehr oder Siphonbildung auftritt.
Absorber für nicht kontrollierbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Vermeidung von Siphonbildung und zur Verhinderung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2” und 3/4” zur Trinkwasserzufuhr und für Heizungsanlagen mit einer Leistung von > 45 kW. FF-Anschlüsse. Gehäuse: entzinkungsfreies Bronze (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungsöffnung: Kunststoff. Anschluss an die Entlüftungsöffnung: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C
