Artikel-Nr.: 317502

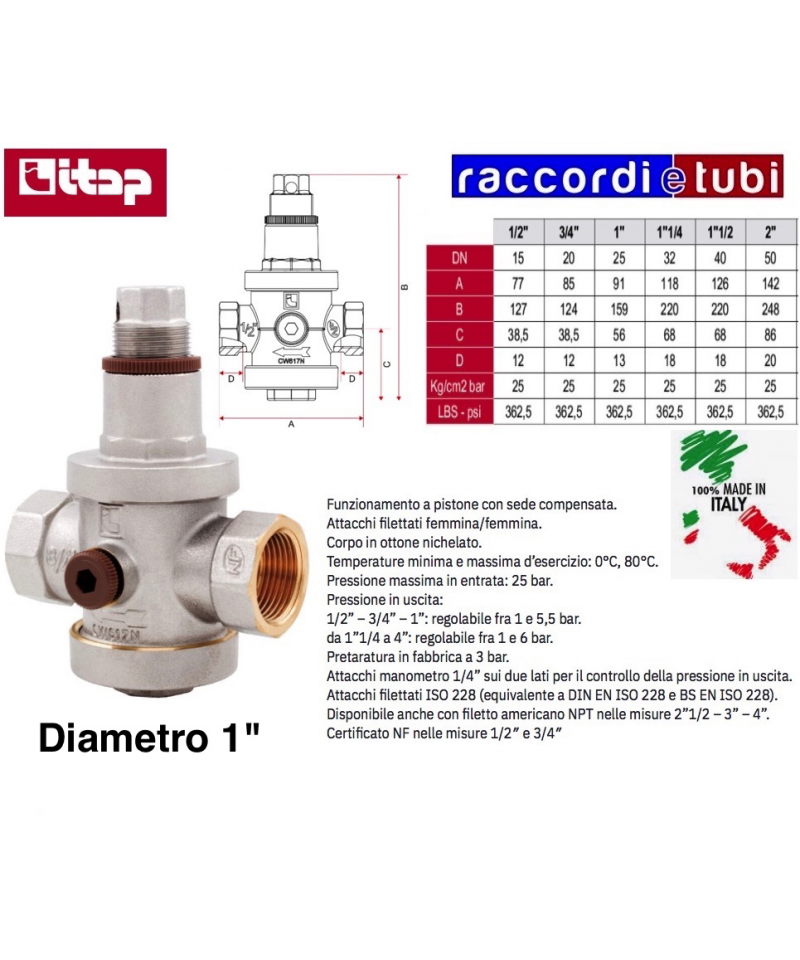

BESCHREIBUNG
ART.143 WEIBLICHE GEWINDE WEIBLICHE GEWINDE
Funktionsweise mit Kolben und komprimierter Sitz.
Weibliche/weibliche Gewindeanschlüsse.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdrücke: 25 bar.
Ausgangsdrücke:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksvorgabe auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
ISO 228-Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit American NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
BESCHREIBUNG
ART.143 WEIBLICHE GEWINDE WEIBLICHE GEWINDE
Funktionsweise mit Kolben und komprimierter Sitz.
Weibliche/weibliche Gewindeanschlüsse.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdrücke: 25 bar.
Ausgangsdrücke:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksvorgabe auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
ISO 228-Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit American NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
SCHLÜSSEL FÜR ZÄHLER EINBAU 1.5823650B
Die Druckminderer Desbordes 10 BIS und 10 BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und erfordern keine Wartung. Bei Verwendung mit Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Bitte wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. • Sie kontrollieren und reduzieren den Druck im downstream auf einen einstellbaren Wert, sowohl unter Fließbedingungen als auch bei null Durchfluss. • Sie stabilisieren den Druck im downstream auf einen festen vordefinierten Wert, unabhängig von den Schwankungen des Drucks im upstream (der Druck im downstream ändert sich um weniger als 10 % im Verhältnis zur Druckänderung im upstream, gemäß den Vorschriften). • Sie gewährleisten einen hohen Durchfluss mit stabilem Ausgangsdruck, dank des begrenzten Druckverlusts. • Einstellbereich im downstream: von 1 bar bis 6 bar (orientierender Wert gemäß Norm EN 1567). • Einstellung im downstream ab 0,5 bar mit Montage einer Kompensationsfeder am Modell RC (außer DN 100). • Werden werksseitig auf 3 bar voreingestellt geliefert. • Ausgestattet mit 2 seitlichen Anschlüssen für Manometer und Entlüftung.
Installation sowohl horizontal als auch vertikal. Trockenquadrant mit magnetischer Übertragung, 8 Rollen mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur: 90°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Infos siehe das angehängte PDF
BESCHREIBUNG
Der Membran-Durchflussreduzierer TWIST ist ein automatisches Ventil, das den Druck eines Fluids innerhalb einer Verteilungsleitung basierend auf dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in Wasserverteilungsleitungen zu begrenzen, wenn es möglich ist, dass der maximale statische Druck an irgendeinem Punkt des Wasserversorgungssystems den zulässigen maximalen Betriebsdruck erreicht oder überschreitet. Der Druckreduzierer ist auch erforderlich, wenn Geräte und Anlagen angeschlossen sind, die ausschließlich bei einem Druck arbeiten können, der niedriger ist als der Versorgungsdruck. Die im Druckreduzierer eingebaute Filterpatrone hat die Funktion, Fremdkörper (Sand, Rostflocken, Kalkfragmente usw.), die im Wasser suspendiert sind, durch eine physische Barriere von dem Wasser zu trennen: Der von Wasser transportierte Schmutz kann lokale Korrosionen in den Wasserrohren verursachen und zu einem Verschleiß der Druckreduzierer oder anderer downstream installierter Geräte führen. Die hohe mechanische Widerstandsfähigkeit sowohl des Gehäuses als auch seiner Inneren macht ihn besonders geeignet für den Einsatz in Wasserverversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte erreichen kann (bis zu 25 bar). Darüber hinaus annulliert das Kompensationssystem den Einfluss, den Druckschwankungen im Vorlauf auf den regulierten Druck im Nachlauf ausüben. Die vorgeformte EPDM-Peroxid-Gummi-Membran mit hochfestem Gewebe verstärkt ermöglicht eine präzise und langlebige Druckregelung. Die großen inneren Durchgänge mit hoher Oberflächenbearbeitung wurden entworfen, um einen minimalen Strömungswiderstand zu gewährleisten, wodurch Vibrationen und Druckverluste weitgehend begrenzt werden. Das Profil dieser Durchgänge wurde auch so definiert, dass ein niedriges Geräuschpegel selbst unter den kritischsten Betriebsbedingungen erreicht wird. Der innovative Einstellknopf mit integriertem Indikator ermöglicht eine einfache und schnelle Kalibrierung des Geräts, ohne auf Werkzeuge wie Schlüssel oder Innensechskantschraubendreher zurückgreifen zu müssen. Die Kalibrierskala, in bar und psi, die dreimal auf dem Knopf wiederholt wird, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der Druckreduzierer TWIST ist erhältlich mit einem Einstellbereich für den Ausgangsdruck von 1÷6 bar oder 1÷12 bar. Der Druckreduzierer TWIST lässt sich leicht demontieren und wieder zusammenbauen, um Wartungsarbeiten wie das Reinigen oder Ersetzen des Filters durchzuführen. Der Membrandruckreduzierer TWIST findet Anwendung in Klimaanlagen, Sanitäreinrichtungen zur Wasserverteilung, Bewässerung, Druckluftverteilung (kein versprühtes Öl), Sanitäreinrichtungen zur Wasserversorgung in Gebäuden gemäß EN 806-2 und bei Rohren für Brandschutzleitungen (Hinweis: Bitte beachten Sie die lokalen Brandschutzvorgaben). Er erfüllt die speziellen Anforderungen des Gesundheitsministeriums für den Transport von Lebensmittel-Flüssigkeiten und ist WRAS genehmigt (Behörde, die die Verteilung von Trinkwasser im Vereinigten Königreich reguliert).
ACHTUNG: MANOMETER, DAS AM DRUCKREDUZIERER INSTALLIERT WERDEN KANN, ANGEZEIGTE WERT DES DRUCKS (Ps) DES BEREITS REDUZIERTEN FLUIDS IM AUSGANG. Der Druckreduzierer ist mit oder ohne integriertes Manometer erhältlich.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTES PDF
Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nennpressured 10/16 bar. Maximale Betriebstemperatur 50 °C. Vorbereitet für 2 Impulsausgänge (ein induktiver Typ, ein Reed-Schalter), zur Installation des Impulsgebers, ohne die Abdichtung zu verändern. Impulsableitung: 1 Impuls=100 Liter (vom DN 50:125), 1 Impuls=1.000 Liter (vom DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 n.174.
Für weitere Informationen siehe das angehängte PDF
Druckminderer mit Membran PN40 und Ausgleichskammer, Sitz aus Edelstahl.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, Membran aus Perox-EPDM mit Verstärkung aus Polyamidgewebe, Einstellungfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, sanitäre Anlagen, Bewässerung, Druckluft. Kompatible Medien: Wasser, Glykol max 50%, Druckluft (ausgenommen vernebelte Öle), Lebensmittel und Trinkwasser. Innengewinde nach Norm ISO 228/1. Manometeranschluss 1/4”.
Für weitere Informationen siehe das angehängte PDF
HYDRAULISCHE EIGENSCHAFTEN
Der Druckminderer EOLO ist ein automatisches Ventil, das den Druck eines Mediums in einem Verteilungssystem gemäß dem voreingestellten Wert reduziert und stabilisiert. Die reduzierten Abmessungen, der leise Betrieb und der spezielle interne „selbstreinigende“ Sitz sind Merkmale, die ihn besonders für den Einsatz in kleinen Anwendungen wie Wohnungen und Einfamilienhäusern (gemäß EN 806-2 und EN 805) geeignet machen, oder als Schutzelement für den Boiler oder die Automaten für Getränke. Die oberflächenveredelte Nickelbeschichtung verleiht ihm nicht nur ein ansprechendes Aussehen, sondern schützt auch vor korrosivem Abbau und Kalkablagerungen. Dank des hohen maximalen Betriebsdrucks, den er aushalten kann, kann er direkt in der Hauptverteilungslinie eingesetzt werden, in der der Wasserdruck Werte von bis zu 20 bar erreichen kann. Die Struktur des inneren Kolbens gewährleistet Steifigkeit, Widerstand und hohe Genauigkeit bei der Regelung dank des komplementären Sitzes. Die Dichtungs-O-Ringe aus technischem EPDM-Peroxid-Elastomer mit Anti-Stick-Slip und niedrigem statischen Reibungskoeffizienten gewährleisten eine hohe Abnutzungsbeständigkeit und reduzieren die Wartungsintervalle. Die innere Oberfläche des Gehäuses und die vergrößerten Durchmesser der Durchgänge ermöglichen hohe Durchflussraten, auch bei kleinen Wasserentnahmen. Für den Transport von Lebensmitteln und Trinkwasser entsprechen sie den spezifischen Vorschriften des Gesundheitsministeriums.
FÜR WEITERE INFORMATIONEN PDF ANHANG EINSEHEN
STATISCHE AUSGLEICHSVENTIL IDROSET-CF S SIZE DN15 1/2
Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage garantiert eine korrekte Wärmeverteilung im System und gewährleistet den gewünschten Komfort in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgewogene Systeme ermöglichen es den Menschen, die gewünschte Temperatur und das Wohlbefinden zu erhalten, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten, und reduzieren unangenehme Geräusche aufgrund der Flüssigkeitsgeschwindigkeit. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.
Das Gehäuse aus Bronze bietet eine höhere Genauigkeit und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer an beiden Seiten. Druckminderer, der für seine Genauigkeit im Nachlauf bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus Edelstahl mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne das Mechanismus zu betreten. Komplett mit Messinganschlüssen. In jeder Position installierbar.
Temperatur: max. 70°C
Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)
Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungübertragung mittels Magnetkupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50 °C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne Beeinträchtigung der Abdichtung. Impulsvorgabe: 1 Impuls = 100 Liter (ab DN 50:125), 1 Impuls = 1.000 Liter (ab DN 150:200). Gemäß der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.
Für weitere Informationen siehe das angehängte PDF
Beschreibung Der Abscheider Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte "Zone mit reduziertem Druck") trennen, die mit einem Entlastungsventil ausgestattet ist, das sich öffnet, wenn ein Rückfluss oder eine Siphonierung auftritt.
Abscheider für nicht steuerbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Verhinderung von Siphonierungen und zur Vermeidung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2" und 3/4" an der Trinkwasserzufuhrleitung und für Heizungsanlagen mit einer Leistung von > 45 kW. Eingang: FF. Gehäuse: zinkfreies Messing (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungstrichter: Kunststoff. Anschluss an den Trichter: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C
Unverzichtbar für die richtige Installation des Turbinezählers mit konzentrischem Hahn (1207171).
BESCHREIBUNG
Der Membrandruckregler TWIST ist ein automatisches Ventil, das den Druck einer Flüssigkeit in einer Verteilungspipeline basierend auf dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in Wasserleitungssystemen zu begrenzen, wenn die Möglichkeit besteht, dass der maximale statische Druck in jedem Punkt des Wasserversorgungssystems den entsprechenden maximalen zulässigen Betriebsdruck erreicht oder überschreitet. Der Druckregler ist außerdem erforderlich, wenn Geräte angeschlossen sind, die ausschließlich bei einem Druck unterhalb des Versorgungsdrucks betrieben werden können. Der im Druckregler befindliche Filtereinsatz hat die Funktion, von der Flüssigkeit schwebende Fremdkörper (Sand, Rostpartikel, Kalkfragmente usw.) durch eine physikalische Barriere zu trennen: Schmutz, der von der Flüssigkeit transportiert wird, kann lokal korrodierte Stellen in den Wasserleitungen verursachen und den Druckregler oder jedes andere nachgeschaltete Gerät abnutzen. Die hohe mechanische Festigkeit sowohl des Gehäuses als auch seiner inneren Komponenten macht ihn besonders geeignet für die Verwendung in Wasserversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte erreichen kann (bis zu 25 bar). Darüber hinaus hebt das Vorhandensein des Ausgleichssystems den Einfluss der Druckschwankungen stromaufwärts auf den regulierten Druck stromabwärts auf. Die vorgestanzte EPDM-Peroxidmembran mit hochfestem Gewebe und die Verwendung von dynamischen, anti-stick-slip O-Ringen aus EPDM-Peroxid ermöglichen eine präzise und langlebige Druckeinstellung. Die großen, innenliegenden Durchgänge mit hoher Oberflächenvergütung wurden so konstruiert, dass sie einen minimalen Strömungswiderstand aufweisen, wodurch Vibrationen und Druckverluste begrenzt werden. Das Design dieser Durchgänge wurde zudem so festgelegt, dass ein niedriges Geräuschlevel auch unter den kritischsten Einsatzbedingungen erreicht wird. Der innovative Einstellknopf mit integriertem Indikator ermöglicht eine einfache und schnelle Kalibrierung des Geräts, ohne auf Werkzeuge wie Schlüssel oder Inbusschlüssel zurückgreifen zu müssen. Die Kalibrierungsskala, in bar und psi, die dreimal am Einstellknopf wiederholt wird, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der Regler TWIST ist erhältlich mit einem Einstellbereich für den Ausgangsdruck von 1÷6 bar oder 1÷12 bar. Der Regler TWIST lässt sich leicht zerlegen und wieder zusammenbauen, um Wartungsarbeiten wie die Reinigung oder den Austausch des Filters durchzuführen. Der Membrandruckregler TWIST findet Anwendung in Klimaanlagen, Sanitäranlagen zur Wasserversorgung, Bewässerung, Druckluftverteilung (ohne nebelige Öle), Sanitäranlagen zur Wasserversorgung in Gebäuden gemäß EN 806-2 und an Rohren für Brandschutzdienstleistungen (Hinweis: Lokale Brandschutzvorschriften beachten). Er erfüllt die spezifischen Anforderungen des Gesundheitsministeriums für den Transport von Lebensmitteln und ist WRAS-zugelassen (Organisation, die die Verteilung von Trinkwasser im Vereinigten Königreich reguliert).
ACHTUNG: DER MONTIERBARE MANOMETER AUF DEM DRUCKREGULATOR ANZEIGT DEN WERT DES SCHON REDUZIERTEN DRUCKS (Ps) DER FLÜSSIGKEIT AM AUSGANG. Der Regler ist verfügbar mit oder ohne integrierten Manometer.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
Das Gehäuse aus Bronze bietet eine höhere Präzision und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schiebemechanismus und Sitz aus rostfreiem Stahl, Membran und Dichtungen des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Der Reduzierer ist bekannt für seine Präzision im Nachdruck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus rostfreiem Stahl mit grober Maschenweite von 1000 μm, Filterbecher aus Bronze. In horizontaler Position ermöglicht es eine schnelle Reinigung, ohne in den Mechanismus eingreifen zu müssen. Komplett mit Messinganschlüssen. An jeder Position installierbar.
Temperatur: max. 70°C
Werksseitige Einstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn pressure: 2500 kPa (25 bar)
Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission über magnetische Kupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einen induktiven Typ, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Vorbereitung Impulsübergabe: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung der Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.
Für weitere Informationen siehe die angehängte PDF
Beschreibung
Patentierter Membrandruckminderer mit kompensierter Sitzfläche, mit einem Drehknopf zur Regelung des Ausgangsdrucks und einer externen Graduierung für eine einfache Ablesung des Einstellungsdrucks. Vollständig mit Flanschanschlüssen. Gehäuse aus druckgegossenem und sandgestrahltem Messing CW617N. Filterpatrone aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).
