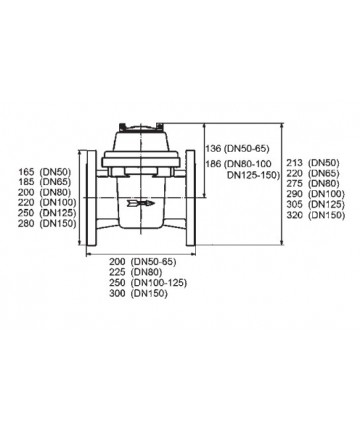

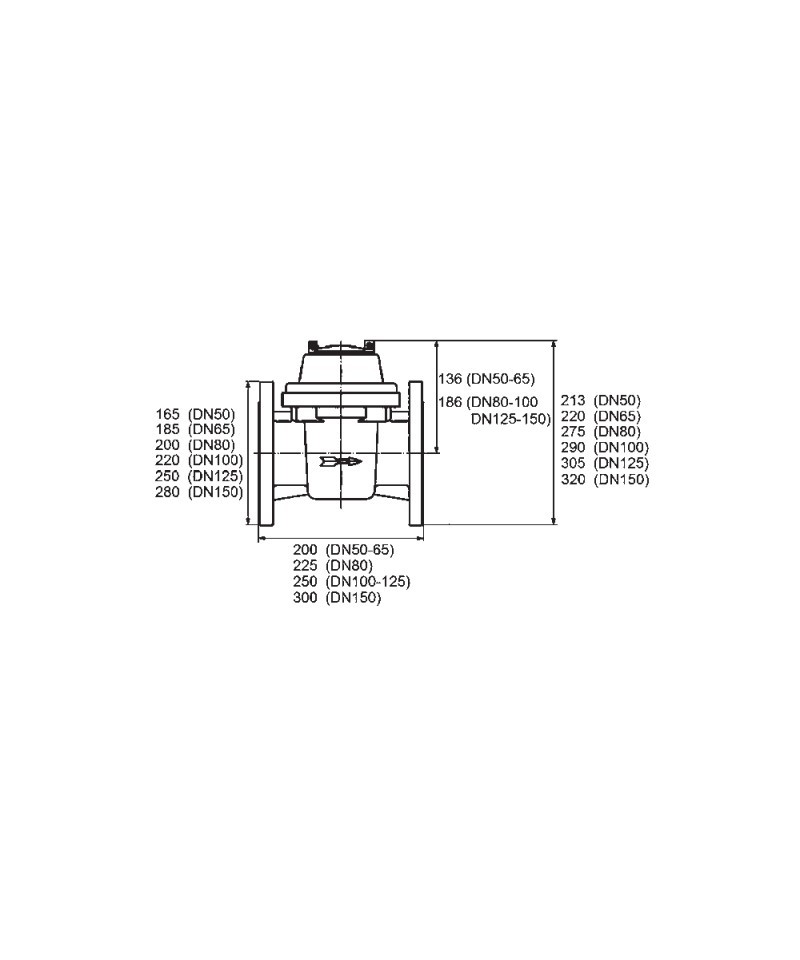

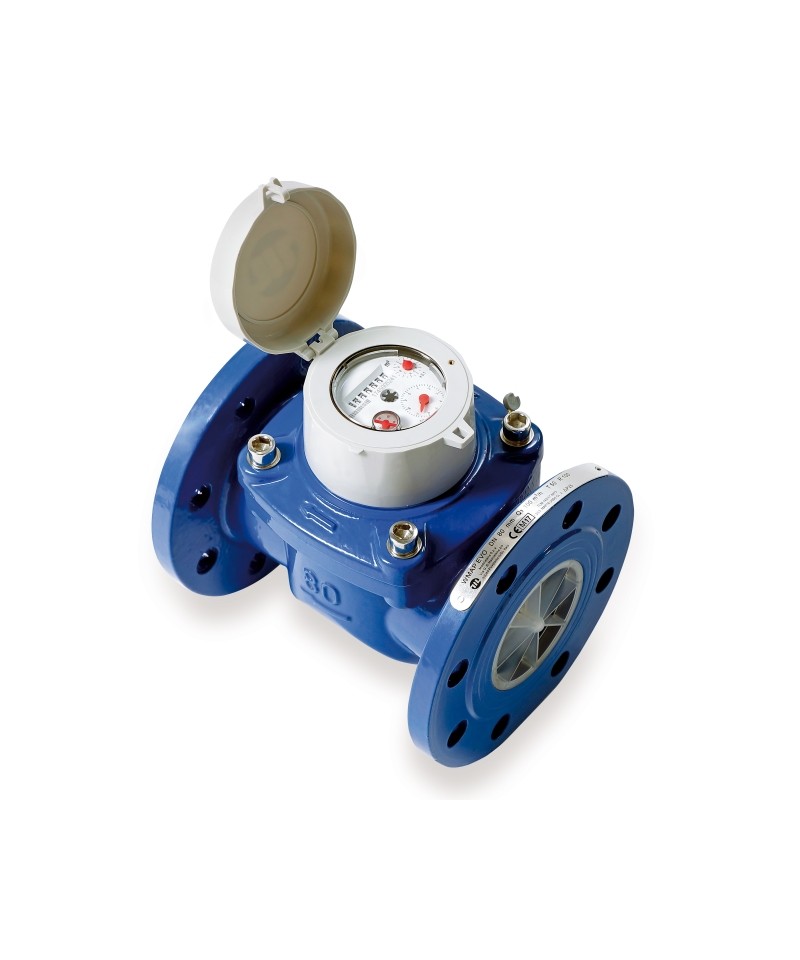

WOLTMANN-WASSERZÄHLER FÜR KALTWASSER PN16 DN 50 L.200 mm

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S SIZE DN15 1/2

Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage garantiert eine korrekte Wärmeverteilung im System und gewährleistet den gewünschten Komfort in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgewogene Systeme ermöglichen es den Menschen, die gewünschte Temperatur und das Wohlbefinden zu erhalten, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten, und reduzieren unangenehme Geräusche aufgrund der Flüssigkeitsgeschwindigkeit. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.

Eigenschaften

• DVGW-zertifiziert; WRAS-Zertifikat gemäß BSEN1567
• Bereich von 1,5 bis 6 bar
• Tmax 40°C
• Pmax 25 bar
• Transparente Filtertasse - Maschenweite 0,16 mm
• Einfaches Sitzventil mit ausgeglichener Konstruktion
• Genehmigung für minimale Feuchtigkeit, Gruppe 1, ohne Einschränkungen bis 1 1/4"
• Ausgangsdruck über Einstellring einstellbar
• Eingestellter Druck auf der Skala angezeigt
• Regulierfeder nicht in Kontakt mit Trinkwasser
• Verschluss aus hochwertigem Kunststoff, einfach austauschbar
• Integrierter Feinfilter aus Edelstahl
• Einfach in einen Rückspülfilter (FN09S) umwandelbar
• Erweiterbar mit Rückschlagventil (RV277)
• Druckausgleich am Eingang - Druckschwankungen am Eingang beeinflussen nicht den Ausgangsdruck
• inService: geplante Wartung ohne Notwendigkeit, den Druckminderer von der Rohrleitung abzubauen
• Zuverlässig und bewährt in Millionen Anwendungen.

Bauweise

Der Druckminderer umfasst

• Körper mit Druckanschlüssen auf beiden Seiten für Manometer mit G 1/4" Anschluss
• Gewindeverbindungen mit Ansaugung (Versionen A&B)
• Verschluss mit Membran und Sitz
• Feinfilter für kleine Verunreinigungen, mit einem Netz von 0,16 mm
• Federschutzkappe mit Einstellring und Skala
• Filtertasse für Einstellfeder

Materialien

• Körper: aus zinkbeständigem Messing
• Ansaugungen: gewindeverzinkt in Messing
• Verschluss: aus hochwertigem Kunststoff
• Integrierter Feinfilter: aus Edelstahl
• Federschutzkappe und Einstellring: aus hochwertigem Kunststoff
• Filtertasse: transparent oder aus Messing
• Membran: aus NBR, verstärkt mit Fasern
• Dichtungen: aus NBR
• Stahlfeder
• FÜR WEITERE INFOS PDF ANHÄNGEN

Reed-Schalter Impulsgeber

Unentbehrlich für die korrekte Installation des Turbinenzählers mit zentrischem Ventil (1207171).

Das Gehäuse aus Bronze bietet eine höhere Präzision und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schiebemechanismus und Sitz aus rostfreiem Stahl, Membran und Dichtungen des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Der Reduzierer ist bekannt für seine Präzision im Nachdruck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus rostfreiem Stahl mit grober Maschenweite von 1000 μm, Filterbecher aus Bronze. In horizontaler Position ermöglicht es eine schnelle Reinigung, ohne in den Mechanismus eingreifen zu müssen. Komplett mit Messinganschlüssen. An jeder Position installierbar.

Temperatur: max. 70°C

Werksseitige Einstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn pressure: 2500 kPa (25 bar)

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDE WEIBLICHE GEWINDE

Funktionsweise mit Kolben und komprimierter Sitz.
Weibliche/weibliche Gewindeanschlüsse.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdrücke: 25 bar.
Ausgangsdrücke:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksvorgabe auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
ISO 228-Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit American NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Einzelstrahlzähler, trockene Anzeige mit magnetischer Übertragung, 8 Rollen, entlang des Gehäuses mit EAS-Anschluss verschraubt, um den Messkörper ohne Demontage der gesamten Ventileinheit auszutauschen. Nenn Druck 10 bar. Maximale Betriebstemperatur 90 °C. Vorbereitet für das Radio-Modul 868 MHz (EN 13757) OMS. Komplett mit verchromter Messinghalterung und Ventil zur Absperrung des Durchflusses. Entspricht der europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID). Für eine korrekte Installation sollte eines der speziellen Anschlüsse verwendet werden.

Der Bronzekörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungsring des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Bekannt für seine Präzision im absteigenden Druck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne auf den Mechanismus einwirken zu müssen. Komplett mit Messinganschlüssen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn Druck: 2500 kPa (25 bar)

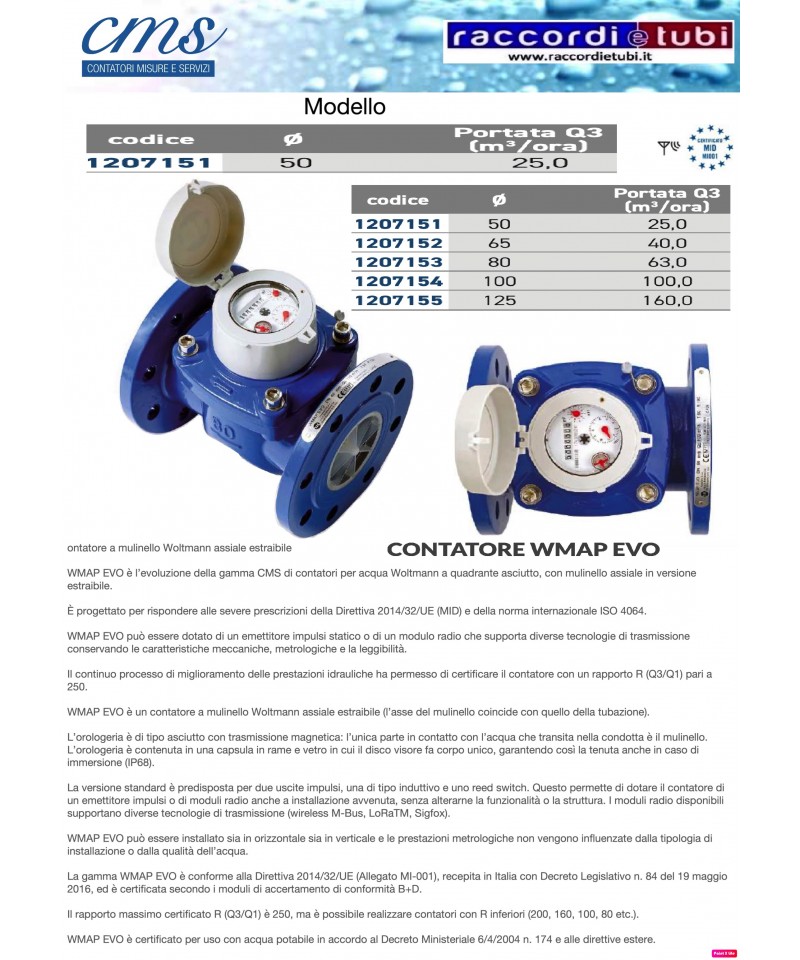

Horizontale, vertikale oder schräge Installation. Ausziehbar. Bewegungübertragung durch magnetische Kupplung. Nennpressung 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), für die Installation des Impulsgebers ohne die Dichtung zu beeinträchtigen. Voreinstellung Impulsgeber: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174.

Für weitere Informationen siehe das angehängte PDF

ART.143 WEIBLICHE GEWINDE

Betrieb mit Kolben und kompensiertem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 80 °C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeanschlüsse ISO 228 (entsprechend DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Das Gehäuse aus Bronze bietet eine höhere Genauigkeit und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer an beiden Seiten. Druckminderer, der für seine Genauigkeit im Nachlauf bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus Edelstahl mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne das Mechanismus zu betreten. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINLAUF 25 bar θ 80°C
• Einstellbereich am Ausgang : von 1 bis 5,5 bar (Richtwert gemäß der Norm EN 1567)
• Mit Montage einer Druckausgleichs feder (RC) sind Ausgänge ab 0,5 bar möglich.
• Mit 1/4'' Schraubverschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Einstellung : werkseitig auf 3 bar voreingestellt
• GEHÄUSE : bronze
• SITZ : edelstahl DN 15 und 20
• Doppelt gefl ansen

Die Druckminderer Desbordes 11BIS und 11BIS RC sind mit bronzenem Gehäuse ausgestattet, unempfi ndlich gegenüber Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckminderer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Nutzung dar. Daher ist es notwendig, den Einsatz des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S GRÖSSE DN25 1"

Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage gewährleistet eine korrekte Wärmeverteilung im System und sichert den gewünschten Komfortlevel in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgeglichene Systeme ermöglichen es den Menschen, die geforderten Temperaturen und das Wohlbefinden zu empfangen, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten und reduzieren lästige Geräusche, die durch die Strömungsgeschwindigkeit der Flüssigkeiten verursacht werden. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.

IMPULSGEBER FÜR WASSERZÄHLER DIAMETER 1" 1207121

Der Messingkörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungen aus EPDM, Anschluss für das Manometer auf beiden Seiten. Druckminderer, der für seine Präzision im Downstream bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit breiter Maschenweite von 1000 μm, Filterbecher aus Messing. In horizontaler Position ermöglicht er eine schnelle Reinigung, ohne dass das Mechanismus beeinflusst werden muss. Komplett mit Messingverbindungen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn-Druck: 2500 kPa (25 bar)
