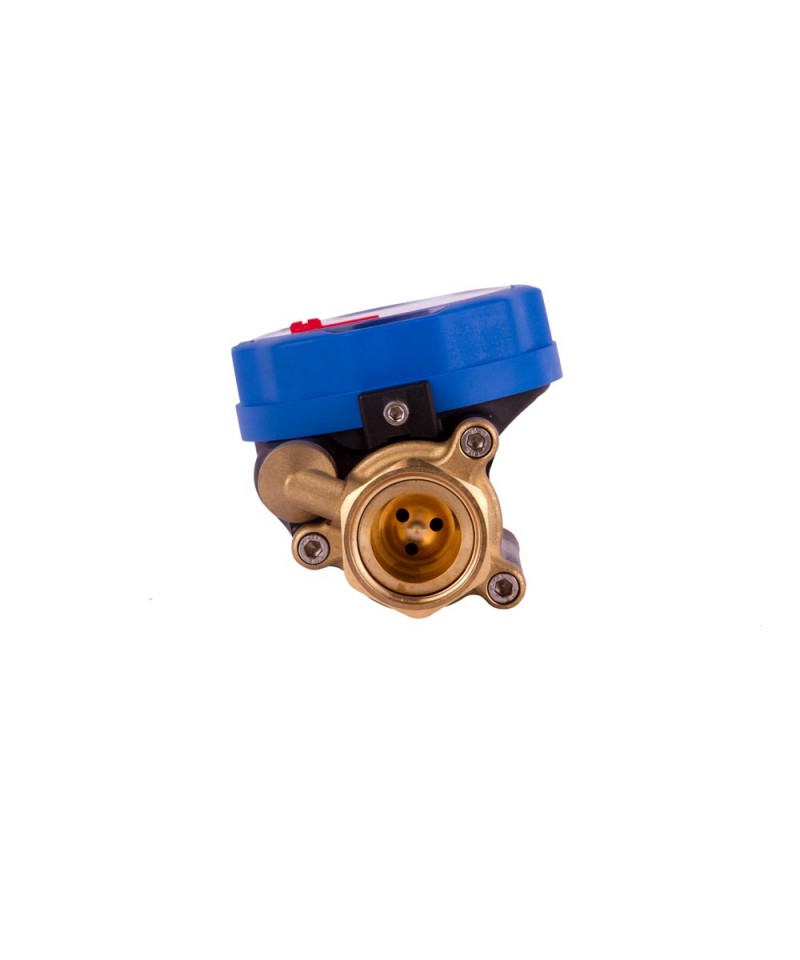

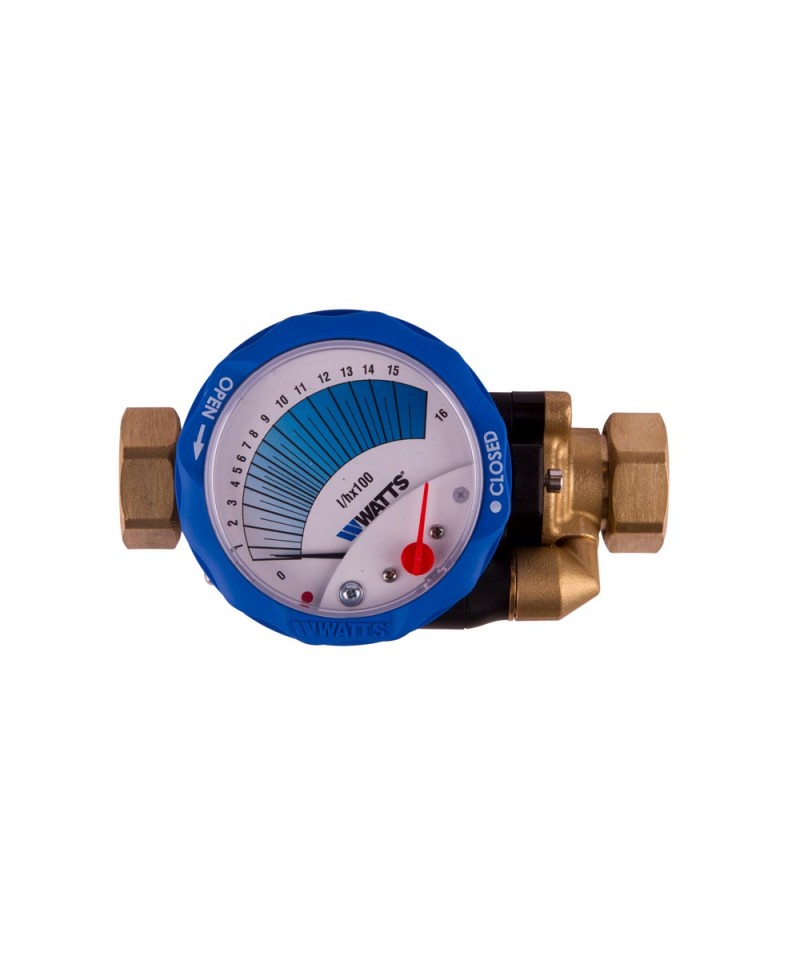

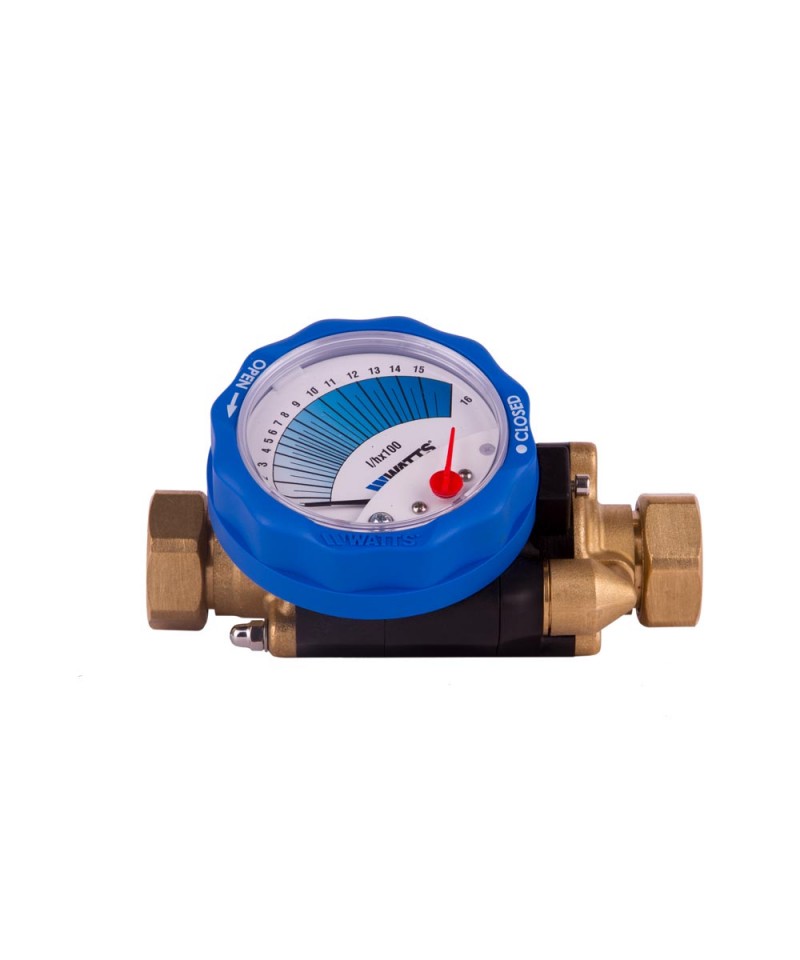

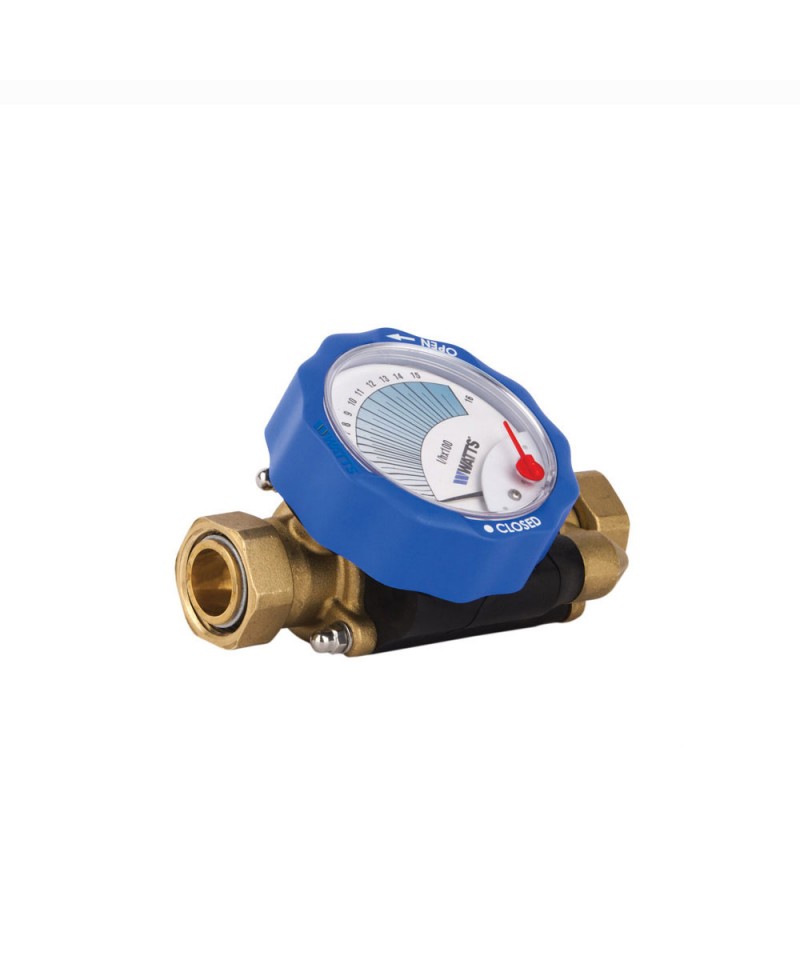

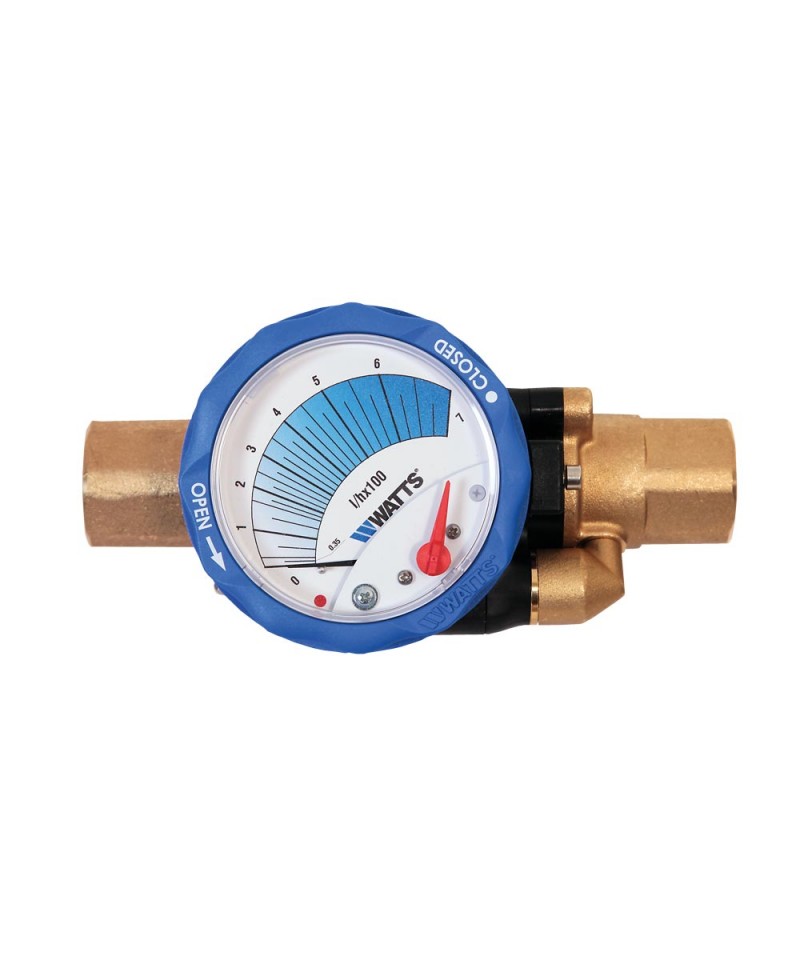

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S SIZE DN15 1/2

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission über magnetische Kupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einen induktiven Typ, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Vorbereitung Impulsübergabe: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung der Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe die angehängte PDF

Unverzichtbar für die korrekte Installation des Turbinenzählers mit konzentrischem Ventil (1207171).

Druckminderer mit Membran PN40 und Kompensationskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Sitzdichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Polyamid-Gewebeverstärkung, Einstellfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Übergang mit Innengewinde gemäß ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

Installation sowohl horizontal als auch vertikal. Trockenquadrant mit magnetischer Übertragung, 8 Rollen mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur: 90°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Infos siehe das angehängte PDF

Das Messinggehäuse bietet mehr Präzision und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Edelstahl-Sitz, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer von beiden Seiten. Der Reducer ist bekannt für seine Präzision im Nachlauf, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlsiebfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Messing. In horizontaler Position ermöglicht es eine schnelle Reinigung, ohne am Mechanismus eingreifen zu müssen. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werksvorgabe: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)

Beschreibung Der Abscheider Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte "Zone mit reduziertem Druck") trennen, die mit einem Entlastungsventil ausgestattet ist, das sich öffnet, wenn ein Rückfluss oder eine Siphonierung auftritt.

Abscheider für nicht steuerbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Verhinderung von Siphonierungen und zur Vermeidung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2" und 3/4" an der Trinkwasserzufuhrleitung und für Heizungsanlagen mit einer Leistung von > 45 kW. Eingang: FF. Gehäuse: zinkfreies Messing (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungstrichter: Kunststoff. Anschluss an den Trichter: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDE WEIBLICHE GEWINDE

Funktionsweise mit Kolben und komprimierter Sitz.
Weibliche/weibliche Gewindeanschlüsse.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdrücke: 25 bar.
Ausgangsdrücke:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksvorgabe auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
ISO 228-Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit American NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nenn Druck 10/16 bar. Maximale Einsatztemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Impuls-Vorbereitung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

Installation nur horizontal. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

SCHLÜSSEL FÜR ZÄHLER EINBAU 1.5823650B

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• EINGANGSDRUCK GARANTIERT 25 bar θ 80°C
• Regulierbereich am Ausgang: von 1 bis 5,5 bar (angegeben gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regulierung: voreingestellt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelt weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC sind aus Messing gefertigt, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) gelten nicht als Gebrauchsgarantie. Es ist daher erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

Das Gehäuse aus Bronze bietet eine höhere Genauigkeit und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer an beiden Seiten. Druckminderer, der für seine Genauigkeit im Nachlauf bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus Edelstahl mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne das Mechanismus zu betreten. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)

Druckminderer mit Membran PN40 mit Druckausgleichskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Dichtungsring aus NBR-Gummi, Membran aus EPDM-Peroxid mit verstärktem Polyamidgewebe, Einstellfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max. 50%, Druckluft (außer nebelige Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4".

Weitere Informationen siehe angehängte PDF

Eigenschaften

• DVGW-zertifiziert; WRAS-Zertifikat gemäß BSEN1567
• Bereich von 1,5 bis 6 bar
• Tmax 40°C
• Pmax 25 bar
• Transparente Filtertasse - Maschenweite 0,16 mm
• Einfaches Sitzventil mit ausgeglichener Konstruktion
• Genehmigung für minimale Feuchtigkeit, Gruppe 1, ohne Einschränkungen bis 1 1/4"
• Ausgangsdruck über Einstellring einstellbar
• Eingestellter Druck auf der Skala angezeigt
• Regulierfeder nicht in Kontakt mit Trinkwasser
• Verschluss aus hochwertigem Kunststoff, einfach austauschbar
• Integrierter Feinfilter aus Edelstahl
• Einfach in einen Rückspülfilter (FN09S) umwandelbar
• Erweiterbar mit Rückschlagventil (RV277)
• Druckausgleich am Eingang - Druckschwankungen am Eingang beeinflussen nicht den Ausgangsdruck
• inService: geplante Wartung ohne Notwendigkeit, den Druckminderer von der Rohrleitung abzubauen
• Zuverlässig und bewährt in Millionen Anwendungen.

Bauweise

Der Druckminderer umfasst

• Körper mit Druckanschlüssen auf beiden Seiten für Manometer mit G 1/4" Anschluss
• Gewindeverbindungen mit Ansaugung (Versionen A&B)
• Verschluss mit Membran und Sitz
• Feinfilter für kleine Verunreinigungen, mit einem Netz von 0,16 mm
• Federschutzkappe mit Einstellring und Skala
• Filtertasse für Einstellfeder

Materialien

• Körper: aus zinkbeständigem Messing
• Ansaugungen: gewindeverzinkt in Messing
• Verschluss: aus hochwertigem Kunststoff
• Integrierter Feinfilter: aus Edelstahl
• Federschutzkappe und Einstellring: aus hochwertigem Kunststoff
• Filtertasse: transparent oder aus Messing
• Membran: aus NBR, verstärkt mit Fasern
• Dichtungen: aus NBR
• Stahlfeder
• FÜR WEITERE INFOS PDF ANHÄNGEN

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S GRÖSSE DN25 1"

Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage gewährleistet eine korrekte Wärmeverteilung im System und sichert den gewünschten Komfortlevel in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgeglichene Systeme ermöglichen es den Menschen, die geforderten Temperaturen und das Wohlbefinden zu empfangen, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten und reduzieren lästige Geräusche, die durch die Strömungsgeschwindigkeit der Flüssigkeiten verursacht werden. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.

Die Druckminderer Desbordes 10 BIS und 10 BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und erfordern keine Wartung. Bei Verwendung mit Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Bitte wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. • Sie kontrollieren und reduzieren den Druck im downstream auf einen einstellbaren Wert, sowohl unter Fließbedingungen als auch bei null Durchfluss. • Sie stabilisieren den Druck im downstream auf einen festen vordefinierten Wert, unabhängig von den Schwankungen des Drucks im upstream (der Druck im downstream ändert sich um weniger als 10 % im Verhältnis zur Druckänderung im upstream, gemäß den Vorschriften). • Sie gewährleisten einen hohen Durchfluss mit stabilem Ausgangsdruck, dank des begrenzten Druckverlusts. • Einstellbereich im downstream: von 1 bar bis 6 bar (orientierender Wert gemäß Norm EN 1567). • Einstellung im downstream ab 0,5 bar mit Montage einer Kompensationsfeder am Modell RC (außer DN 100). • Werden werksseitig auf 3 bar voreingestellt geliefert. • Ausgestattet mit 2 seitlichen Anschlüssen für Manometer und Entlüftung.
