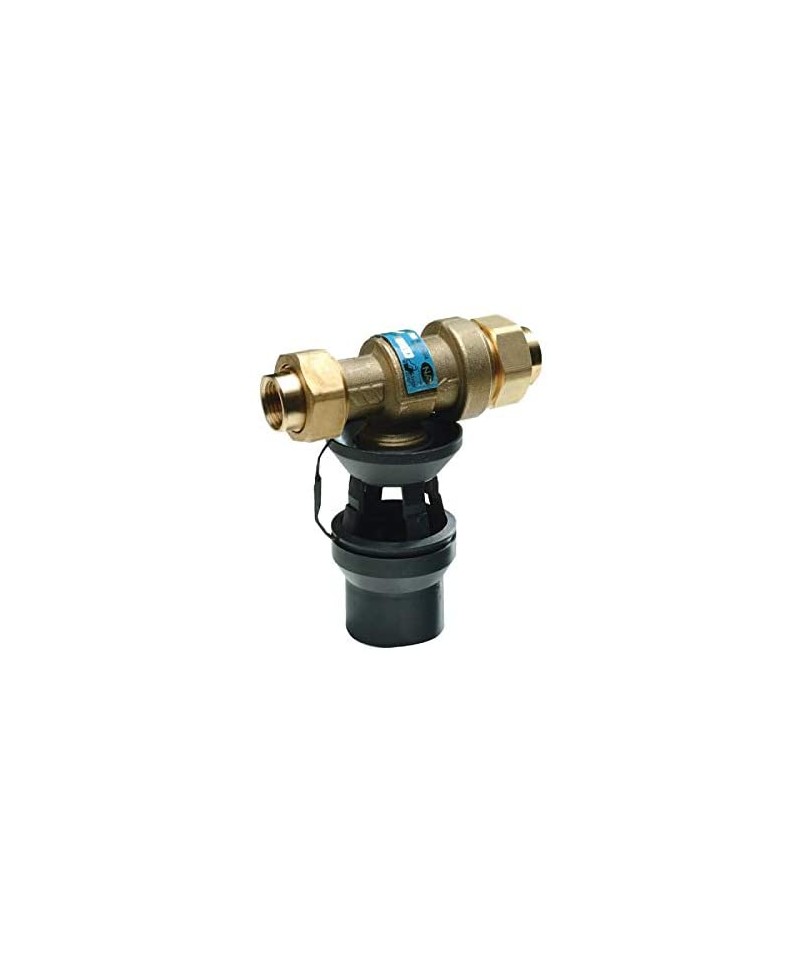

ABSCHNEIDER WATTS Ø 1/2 407015290

IMPULSGEBER für WASSERZÄHLER 1/2-3/4

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINLAUF 25 bar θ 80°C
• Einstellbereich am Ausgang : von 1 bis 5,5 bar (Richtwert gemäß der Norm EN 1567)
• Mit Montage einer Druckausgleichs feder (RC) sind Ausgänge ab 0,5 bar möglich.
• Mit 1/4'' Schraubverschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Einstellung : werkseitig auf 3 bar voreingestellt
• GEHÄUSE : bronze
• SITZ : edelstahl DN 15 und 20
• Doppelt gefl ansen

Die Druckminderer Desbordes 11BIS und 11BIS RC sind mit bronzenem Gehäuse ausgestattet, unempfi ndlich gegenüber Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckminderer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Nutzung dar. Daher ist es notwendig, den Einsatz des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungsübertragung durch magnetische Kupplung. Nennüberdruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impuls-Ausgänge (einen induktiven, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Dichtung zu verändern. Impulsbereitstellung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). gemäß Europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

Beschreibung

Patentierter Membrandruckminderer mit ausgeglichenem Sitz, eingestellt über einen Regler für den Ausgangsdruck und eine externe Graduierung zur einfachen Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus gegossenem und sandgestrahltem Messing CW617N. Filterpatrone aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).

Installation sowohl horizontal als auch vertikal. Trockenquadrant mit magnetischer Übertragung, 8 Rollen mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur: 90°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Infos siehe das angehängte PDF

11 BIS RC

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung:

• GARANTIERTER DRUCK ZULETZT 25 bar θ 80°C
• Regulierbereich nach dem Druck: von 1 bis 5,5 bar (Wert indikativ gemäß der Norm EN 1567)
• Mit der Montage einer Kompensationsfeder (RC) sind Regelungen ab 0,5 bar möglich.
• Mit 1/4''-Verschluss an jeder Seite, der die Montage eines Manometers ermöglicht
• Einstellung: vorkonfiguriert auf 3 bar geliefert
• KÖRPER: Bronze
• SITZ: Edelstahl DN 15 und 20
• Doppelt genäht

Die Druckreduzierventile Desbordes 11BIS und 11BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Wenn sie mit inerten Gasen (Druckluft, neutrale Gase) verwendet werden, können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierventile Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.

Druckminderer mit Membran PN40 und Kompensationskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Sitzdichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Polyamid-Gewebeverstärkung, Einstellfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Übergang mit Innengewinde gemäß ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission über magnetische Kupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einen induktiven Typ, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Vorbereitung Impulsübergabe: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung der Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe die angehängte PDF

Installation nur horizontal. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

ART.143MM MIT ANSCHLÜSSEN

Pistonbetrieb mit kompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Beschreibung

Patentierter Membrandruckminderer mit ausgeglichener Sitz, mit Regelknopf zur Einstellung des Ausgangsdrucks und externer Graduierung zur einfacher Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus CW617N Messing, gegossen und sandgestrahlt. Filterkartusche aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).

Druckregulator mit Membran PN40 und Druckausgleichskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, EPDM-Peroxidmembran mit verstärktem Polyamidgewebe, Einstellspring in verzinktem Stahl. Geeignet für Klimaanlagen, Sanitärinstallationen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max 50%, Druckluft (ohne vernebelte Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

TECHNISCHE EIGENSCHAFTEN Eingangsanschluss (Buchse): Ø1/2” M Ausgangsanschluss: Ø1/2” F Manometeranschluss: Ø1/4” F Maximale Betriebstemperatur: 85°C Minimale Betriebstemperatur: 5°C Maximale Druckvorlage: 10 bar Kalibrierungsdruck: 0,5 ÷ 4 bar Gehäuseventil, Stange, Verschluss und interne Teile: Messing CW617N und CB753S Feder: Stahl AISI302 Membranregler: NBR Rückschlagventil: Differenzdruck 0,02 bar Dichtung OR: EPDM Filter: 450 µm Regulierungsgriff des Absperrventils: ABS

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDE WEIBLICHE GEWINDE

Funktionsweise mit Kolben und komprimierter Sitz.
Weibliche/weibliche Gewindeanschlüsse.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdrücke: 25 bar.
Ausgangsdrücke:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksvorgabe auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
ISO 228-Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit American NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Das Messinggehäuse bietet mehr Präzision und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Edelstahl-Sitz, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer von beiden Seiten. Der Reducer ist bekannt für seine Präzision im Nachlauf, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlsiebfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Messing. In horizontaler Position ermöglicht es eine schnelle Reinigung, ohne am Mechanismus eingreifen zu müssen. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werksvorgabe: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)
