Artikel-Nr.: *1207157

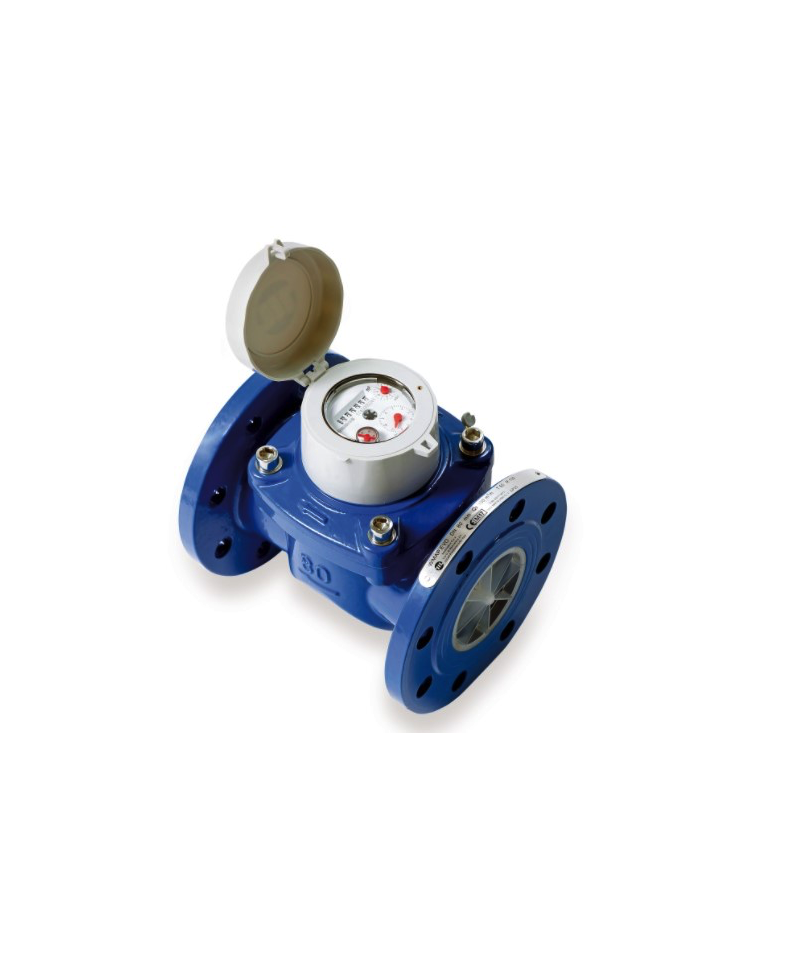

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungübertragung mittels Magnetkupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50 °C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne Beeinträchtigung der Abdichtung. Impulsvorgabe: 1 Impuls = 100 Liter (ab DN 50:125), 1 Impuls = 1.000 Liter (ab DN 150:200). Gemäß der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.
Für weitere Informationen siehe das angehängte PDF
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungübertragung mittels Magnetkupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50 °C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne Beeinträchtigung der Abdichtung. Impulsvorgabe: 1 Impuls = 100 Liter (ab DN 50:125), 1 Impuls = 1.000 Liter (ab DN 150:200). Gemäß der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.
Für weitere Informationen siehe das angehängte PDF
IMPULSGEBER FÜR WASSERZÄHLER DIAMETER 1" 1207121
Horizontale, vertikale oder schräge Installation. Ausziehbar. Bewegungübertragung durch magnetische Kupplung. Nennpressung 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), für die Installation des Impulsgebers ohne die Dichtung zu beeinträchtigen. Voreinstellung Impulsgeber: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174.
Für weitere Informationen siehe das angehängte PDF
Installation sowohl horizontal als auch vertikal. Trockenquadrant mit magnetischer Übertragung, 8 Rollen mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur: 90°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Infos siehe das angehängte PDF
Beschreibung
Patentierter Membrandruckminderer mit ausgeglichener Sitz, mit Regelknopf zur Einstellung des Ausgangsdrucks und externer Graduierung zur einfacher Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus CW617N Messing, gegossen und sandgestrahlt. Filterkartusche aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).
Der Druckminderer umfasst
HYDRAULISCHE EIGENSCHAFTEN
Der Druckminderer EOLO ist ein automatisches Ventil, das den Druck eines Mediums in einem Verteilungssystem gemäß dem voreingestellten Wert reduziert und stabilisiert. Die reduzierten Abmessungen, der leise Betrieb und der spezielle interne „selbstreinigende“ Sitz sind Merkmale, die ihn besonders für den Einsatz in kleinen Anwendungen wie Wohnungen und Einfamilienhäusern (gemäß EN 806-2 und EN 805) geeignet machen, oder als Schutzelement für den Boiler oder die Automaten für Getränke. Die oberflächenveredelte Nickelbeschichtung verleiht ihm nicht nur ein ansprechendes Aussehen, sondern schützt auch vor korrosivem Abbau und Kalkablagerungen. Dank des hohen maximalen Betriebsdrucks, den er aushalten kann, kann er direkt in der Hauptverteilungslinie eingesetzt werden, in der der Wasserdruck Werte von bis zu 20 bar erreichen kann. Die Struktur des inneren Kolbens gewährleistet Steifigkeit, Widerstand und hohe Genauigkeit bei der Regelung dank des komplementären Sitzes. Die Dichtungs-O-Ringe aus technischem EPDM-Peroxid-Elastomer mit Anti-Stick-Slip und niedrigem statischen Reibungskoeffizienten gewährleisten eine hohe Abnutzungsbeständigkeit und reduzieren die Wartungsintervalle. Die innere Oberfläche des Gehäuses und die vergrößerten Durchmesser der Durchgänge ermöglichen hohe Durchflussraten, auch bei kleinen Wasserentnahmen. Für den Transport von Lebensmitteln und Trinkwasser entsprechen sie den spezifischen Vorschriften des Gesundheitsministeriums.
FÜR WEITERE INFORMATIONEN PDF ANHANG EINSEHEN
Installation nur horizontal. Zifferblatt mit geschützten Rollen, mit einem Ablesebereich, der nicht mit Wasser in Kontakt kommt (trockene Messkammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorgesehen für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 l. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Informationen siehe das angehängte PDF
Unentbehrlich für die korrekte Installation des Turbinenzählers mit zentrischem Ventil (1207171).
BESCHREIBUNG
ART.143 WEIBLICHE GEWINDEN WEIBLICH
Funktionsweise mit ausgeglichener Kolbenkammer.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-Zertifikat in den Größen 1/2″ und 3/4″
Installation sowohl horizontal als auch vertikal. Trockene Ziffernscheibe mit magnetischer Übertragung und 8 Rollen. Nenn-Druck 16 bar. Maximale Betriebstemperatur: 50°C. Verpackung komplett mit Anschlussstücken. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Informationen siehe das angehängte PDF
11 BIS
Wasserversorgung für individuelle Wohnungen und Villen
Beschreibung :
Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.
ART.143 WEIBLICHE GEWINDE
Betrieb mit Kolben und kompensiertem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 80 °C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeanschlüsse ISO 228 (entsprechend DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
BESCHREIBUNG
Der Membran-Durchflussreduzierer TWIST ist ein automatisches Ventil, das den Druck eines Fluids innerhalb einer Verteilungsleitung basierend auf dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in Wasserverteilungsleitungen zu begrenzen, wenn es möglich ist, dass der maximale statische Druck an irgendeinem Punkt des Wasserversorgungssystems den zulässigen maximalen Betriebsdruck erreicht oder überschreitet. Der Druckreduzierer ist auch erforderlich, wenn Geräte und Anlagen angeschlossen sind, die ausschließlich bei einem Druck arbeiten können, der niedriger ist als der Versorgungsdruck. Die im Druckreduzierer eingebaute Filterpatrone hat die Funktion, Fremdkörper (Sand, Rostflocken, Kalkfragmente usw.), die im Wasser suspendiert sind, durch eine physische Barriere von dem Wasser zu trennen: Der von Wasser transportierte Schmutz kann lokale Korrosionen in den Wasserrohren verursachen und zu einem Verschleiß der Druckreduzierer oder anderer downstream installierter Geräte führen. Die hohe mechanische Widerstandsfähigkeit sowohl des Gehäuses als auch seiner Inneren macht ihn besonders geeignet für den Einsatz in Wasserverversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte erreichen kann (bis zu 25 bar). Darüber hinaus annulliert das Kompensationssystem den Einfluss, den Druckschwankungen im Vorlauf auf den regulierten Druck im Nachlauf ausüben. Die vorgeformte EPDM-Peroxid-Gummi-Membran mit hochfestem Gewebe verstärkt ermöglicht eine präzise und langlebige Druckregelung. Die großen inneren Durchgänge mit hoher Oberflächenbearbeitung wurden entworfen, um einen minimalen Strömungswiderstand zu gewährleisten, wodurch Vibrationen und Druckverluste weitgehend begrenzt werden. Das Profil dieser Durchgänge wurde auch so definiert, dass ein niedriges Geräuschpegel selbst unter den kritischsten Betriebsbedingungen erreicht wird. Der innovative Einstellknopf mit integriertem Indikator ermöglicht eine einfache und schnelle Kalibrierung des Geräts, ohne auf Werkzeuge wie Schlüssel oder Innensechskantschraubendreher zurückgreifen zu müssen. Die Kalibrierskala, in bar und psi, die dreimal auf dem Knopf wiederholt wird, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der Druckreduzierer TWIST ist erhältlich mit einem Einstellbereich für den Ausgangsdruck von 1÷6 bar oder 1÷12 bar. Der Druckreduzierer TWIST lässt sich leicht demontieren und wieder zusammenbauen, um Wartungsarbeiten wie das Reinigen oder Ersetzen des Filters durchzuführen. Der Membrandruckreduzierer TWIST findet Anwendung in Klimaanlagen, Sanitäreinrichtungen zur Wasserverteilung, Bewässerung, Druckluftverteilung (kein versprühtes Öl), Sanitäreinrichtungen zur Wasserversorgung in Gebäuden gemäß EN 806-2 und bei Rohren für Brandschutzleitungen (Hinweis: Bitte beachten Sie die lokalen Brandschutzvorgaben). Er erfüllt die speziellen Anforderungen des Gesundheitsministeriums für den Transport von Lebensmittel-Flüssigkeiten und ist WRAS genehmigt (Behörde, die die Verteilung von Trinkwasser im Vereinigten Königreich reguliert).
ACHTUNG: MANOMETER, DAS AM DRUCKREDUZIERER INSTALLIERT WERDEN KANN, ANGEZEIGTE WERT DES DRUCKS (Ps) DES BEREITS REDUZIERTEN FLUIDS IM AUSGANG. Der Druckreduzierer ist mit oder ohne integriertes Manometer erhältlich.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTES PDF
Automatische Ventil, das den Druck eines Fluides innerhalb einer Verteilungstrasse entsprechend dem voreingestellten Wert reduziert und stabilisiert; der Einsatz dieses hydraulischen Geräts ist notwendig, wenn der maximal mögliche Druck an irgendeinem Punkt des Wasserversorgungssystems den entsprechenden maximal zulässigen Betriebsdruck erreichen oder überschreiten kann.
Produkteigenschaften
Installation sowohl horizontal als auch vertikal. Zifferblatt mit geschützten Walzen, mit einem Lesebereich, der nicht mit Wasser in Kontakt kommt. Nennpressung 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 1-10 lt.
Für weitere Informationen siehe das angehängte PDF
ART.143MM MIT ANSCHLÜSSEN
Pistonbetrieb mit kompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
