Artikel-Nr.: 317002
11 BIS
Wasserversorgung für einzelne Wohnungen und Villen
Beschreibung :

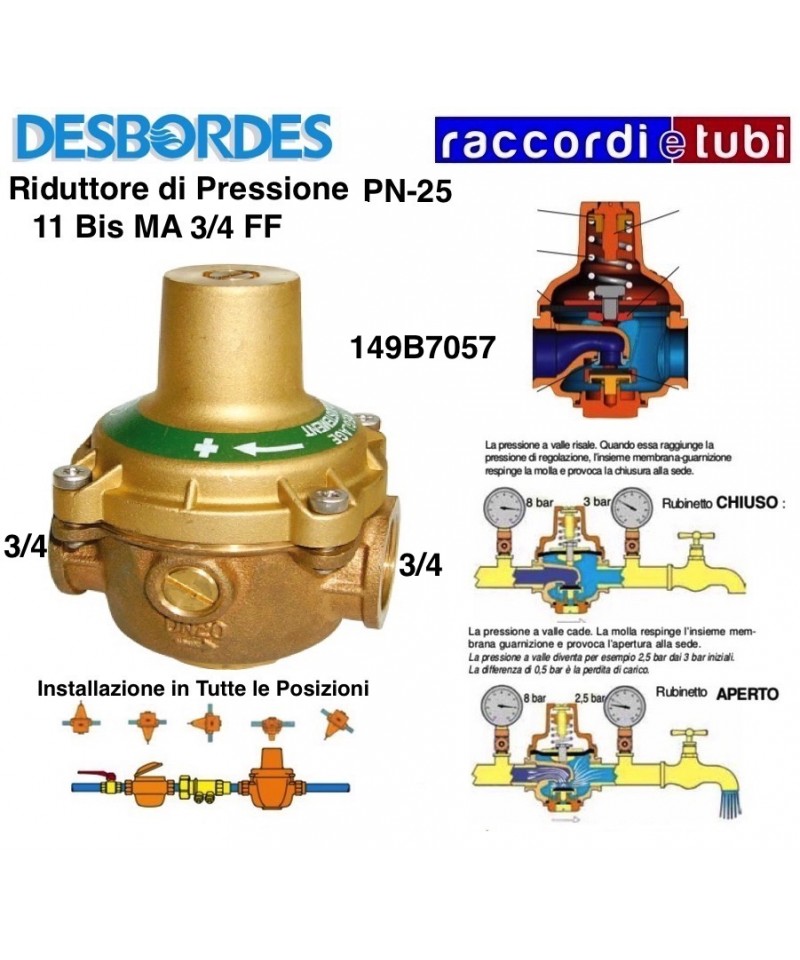

Die Druckreduzierer Desbordes 11BIS und 11BIS RC verfügen über einen Bronze-Körper, sind unempfindlich gegenüber Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Werte für Temperatur und Druck für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Nutzung dar. Daher ist es notwendig, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
11 BIS
Wasserversorgung für einzelne Wohnungen und Villen
Beschreibung :
Die Druckreduzierer Desbordes 11BIS und 11BIS RC verfügen über einen Bronze-Körper, sind unempfindlich gegenüber Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Werte für Temperatur und Druck für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Nutzung dar. Daher ist es notwendig, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.
IMPULSGEBER FÜR WASSERZÄHLER DIAMETER 1" 1207121
Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nenn Druck 10/16 bar. Maximale Einsatztemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Impuls-Vorbereitung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.
Für weitere Informationen siehe das angehängte PDF
SCHLÜSSEL FÜR ZÄHLER EINBAU 1.5823650B
Horizontale, vertikale oder schräge Installation. Ausziehbar. Bewegungübertragung durch magnetische Kupplung. Nennpressung 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), für die Installation des Impulsgebers ohne die Dichtung zu beeinträchtigen. Voreinstellung Impulsgeber: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174.
Für weitere Informationen siehe das angehängte PDF
Der Messingkörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungen aus EPDM, Anschluss für das Manometer auf beiden Seiten. Druckminderer, der für seine Präzision im Downstream bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit breiter Maschenweite von 1000 μm, Filterbecher aus Messing. In horizontaler Position ermöglicht er eine schnelle Reinigung, ohne dass das Mechanismus beeinflusst werden muss. Komplett mit Messingverbindungen. Kann in jeder Position installiert werden.
Temperatur: max. 70°C
Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn-Druck: 2500 kPa (25 bar)
Druckregulator mit Membran PN40 und Druckausgleichskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, EPDM-Peroxidmembran mit verstärktem Polyamidgewebe, Einstellspring in verzinktem Stahl. Geeignet für Klimaanlagen, Sanitärinstallationen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max 50%, Druckluft (ohne vernebelte Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4”.
Für weitere Informationen siehe das angehängte PDF
BESCHREIBUNG
Der Membrandruckregler TWIST ist ein automatisches Ventil, das den Druck einer Flüssigkeit in einer Verteilungspipeline basierend auf dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in Wasserleitungssystemen zu begrenzen, wenn die Möglichkeit besteht, dass der maximale statische Druck in jedem Punkt des Wasserversorgungssystems den entsprechenden maximalen zulässigen Betriebsdruck erreicht oder überschreitet. Der Druckregler ist außerdem erforderlich, wenn Geräte angeschlossen sind, die ausschließlich bei einem Druck unterhalb des Versorgungsdrucks betrieben werden können. Der im Druckregler befindliche Filtereinsatz hat die Funktion, von der Flüssigkeit schwebende Fremdkörper (Sand, Rostpartikel, Kalkfragmente usw.) durch eine physikalische Barriere zu trennen: Schmutz, der von der Flüssigkeit transportiert wird, kann lokal korrodierte Stellen in den Wasserleitungen verursachen und den Druckregler oder jedes andere nachgeschaltete Gerät abnutzen. Die hohe mechanische Festigkeit sowohl des Gehäuses als auch seiner inneren Komponenten macht ihn besonders geeignet für die Verwendung in Wasserversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte erreichen kann (bis zu 25 bar). Darüber hinaus hebt das Vorhandensein des Ausgleichssystems den Einfluss der Druckschwankungen stromaufwärts auf den regulierten Druck stromabwärts auf. Die vorgestanzte EPDM-Peroxidmembran mit hochfestem Gewebe und die Verwendung von dynamischen, anti-stick-slip O-Ringen aus EPDM-Peroxid ermöglichen eine präzise und langlebige Druckeinstellung. Die großen, innenliegenden Durchgänge mit hoher Oberflächenvergütung wurden so konstruiert, dass sie einen minimalen Strömungswiderstand aufweisen, wodurch Vibrationen und Druckverluste begrenzt werden. Das Design dieser Durchgänge wurde zudem so festgelegt, dass ein niedriges Geräuschlevel auch unter den kritischsten Einsatzbedingungen erreicht wird. Der innovative Einstellknopf mit integriertem Indikator ermöglicht eine einfache und schnelle Kalibrierung des Geräts, ohne auf Werkzeuge wie Schlüssel oder Inbusschlüssel zurückgreifen zu müssen. Die Kalibrierungsskala, in bar und psi, die dreimal am Einstellknopf wiederholt wird, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der Regler TWIST ist erhältlich mit einem Einstellbereich für den Ausgangsdruck von 1÷6 bar oder 1÷12 bar. Der Regler TWIST lässt sich leicht zerlegen und wieder zusammenbauen, um Wartungsarbeiten wie die Reinigung oder den Austausch des Filters durchzuführen. Der Membrandruckregler TWIST findet Anwendung in Klimaanlagen, Sanitäranlagen zur Wasserversorgung, Bewässerung, Druckluftverteilung (ohne nebelige Öle), Sanitäranlagen zur Wasserversorgung in Gebäuden gemäß EN 806-2 und an Rohren für Brandschutzdienstleistungen (Hinweis: Lokale Brandschutzvorschriften beachten). Er erfüllt die spezifischen Anforderungen des Gesundheitsministeriums für den Transport von Lebensmitteln und ist WRAS-zugelassen (Organisation, die die Verteilung von Trinkwasser im Vereinigten Königreich reguliert).
ACHTUNG: DER MONTIERBARE MANOMETER AUF DEM DRUCKREGULATOR ANZEIGT DEN WERT DES SCHON REDUZIERTEN DRUCKS (Ps) DER FLÜSSIGKEIT AM AUSGANG. Der Regler ist verfügbar mit oder ohne integrierten Manometer.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
ART.143 WEIBLICHE GEWINDE WEIBLICHES GEWINDE
Funktionsweise mit gefedertem Kolben.
Verbindungsteile weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 80 °C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeanschlüsse ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
BESCHREIBUNG
Der Membrandruckreduzierer TWIST ist ein automatisches Ventil, das den Druck einer Flüssigkeit innerhalb eines Verteilungssystems gemäß dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in der Wasserverteilung zu begrenzen, wenn die Möglichkeit besteht, dass der maximale statische Druck an irgendeinem Punkt des Wasserversorgungssystems den maximal zulässigen Betriebsdruck überschreitet. Der Druckreduzierer ist zudem notwendig, wenn Geräte angeschlossen sind, die ausschließlich bei einem Druck unterhalb des Versorgung Drucks betrieben werden können. Der im Druckreduzierer befindliche Filtereinsatz hat die Funktion, fremde Partikel, die in der Flüssigkeit suspendiert sind (Sand, Rostspliter, Kalkfragmente usw.), vom Wasser zu trennen und sie durch eine physikalische Barriere zurückzuhalten: Der Schmutz im Wasser kann lokale Korrosionen in den Rohrleitungen des Wassersystems verursachen und die Abnutzung von Druckreduzieren oder anderen downstream installierten Geräten hervorrufen. Die hohe mechanische Beständigkeit des Gehäuses und seiner internen Komponenten macht ihn besonders geeignet für den Einsatz in Wasserversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte (bis zu 25 bar) erreichen kann. Darüber hinaus hebt das Kompensationssystem den Einfluss von Druckschwankungen am Eingang auf den regulierten Druck am Ausgang auf. Die EPDM-Peox vorgeformte Gummimembran mit hochfestem Gewebe und der Einsatz von dynamischen Anti-Stick-Slip O-Ringen aus EPDM-Peox ermöglichen eine präzise und langlebige Druckregelung. Die großen Innenquerschnitte mit hoher Oberflächenbearbeitung wurden entwickelt, um den Strömungswiderstand zu minimieren, wodurch Vibrationen und Druckverluste begrenzt werden. Das Profil dieser Durchgänge wurde zudem so definiert, dass ein geringes Geräuschlevel selbst unter den kritischsten Betriebsbedingungen erreicht wird. Der innovative Einstellgriff mit integriertem Indikator ermöglicht eine einfache und schnelle Kalibrierung des Geräts, ohne dass Werkzeug wie Schlüssel oder Innensechskantschraubendreher erforderlich ist. Die Kalibrierungsskala in bar und psi, die dreimal am Griff wiederholt wird, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der Druckreduzierer TWIST ist verfügbar mit einem Einstellbereich des Ausgangsdrucks von 1-6 bar oder 1-12 bar. Der Druckreduzierer TWIST ist leicht zerlegbar und wieder zusammenbaubar für die Durchführung von Wartungsarbeiten wie das Reinigen oder Ersetzen des Filters. Der Membrandruckreduzierer TWIST findet Anwendung in Klimaanlagen, Sanitäranlagen zur Wasserversorgung, Bewässerung, Druckluftverteilung (keine nebelöle), Sanitäranlagen zur Wasserversorgung innerhalb von Gebäuden gemäß EN 806-2 und in Rohren für Feuerwehranlagen (Hinweis: Berücksichtigen Sie die lokalen Brandschutzvorschriften). Er erfüllt die spezifischen Vorschriften des Gesundheitsministeriums für den Transport von Lebensmittelflüssigkeiten und ist von WRAS genehmigt (Behörde, die die Versorgung mit Trinkwasser im Vereinigten Königreich regelt).
WARNUNG: MANOMETER, DAS AM DRUCKREDUZIERER INSTALLIERT WERDEN KANN, BEZEICHNET DEN WERT DES BEREITS REDUZIERTEN DRUCKS (Ps) DER AUSGANGSFLÜSSIGKEIT. Der Druckreduzierer ist mit oder ohne integriertes Manometer erhältlich.
FÜR WEITERE INFORMATIONEN siehe angehängte PDF.
11 BIS
Wasserversorgung für individuelle Wohnungen und Villen
Beschreibung :
Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.
Das Messinggehäuse bietet mehr Präzision und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Edelstahl-Sitz, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer von beiden Seiten. Der Reducer ist bekannt für seine Präzision im Nachlauf, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlsiebfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Messing. In horizontaler Position ermöglicht es eine schnelle Reinigung, ohne am Mechanismus eingreifen zu müssen. Komplett mit Messinganschlüssen. In jeder Position installierbar.
Temperatur: max. 70°C
Werksvorgabe: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)
Beschreibung
Patentierter Membrandruckminderer mit ausgeglichener Sitz, mit Regelknopf zur Einstellung des Ausgangsdrucks und externer Graduierung zur einfacher Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus CW617N Messing, gegossen und sandgestrahlt. Filterkartusche aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).
11 BIS
Wasserversorgung für individuelle Wohnungen und Villen
Beschreibung :
Die Druckreduzierer Desbordes 11BIS und 11BIS RC sind aus Messing gefertigt, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) gelten nicht als Gebrauchsgarantie. Es ist daher erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.
Funktion mit Kolben und ausgeglichenem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 15bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4" zur Druckkontrolle am Ausgang.
Gewindeanschlüsse nach ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Beschreibung Der Absorber der Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte „Zone mit reduziertem Druck“) trennen, die mit einem Entlüftungsventil ausgestattet ist, das sich öffnet, wenn eine Strömungsumkehr oder Siphonbildung auftritt.
Absorber für nicht kontrollierbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Vermeidung von Siphonbildung und zur Verhinderung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2” und 3/4” zur Trinkwasserzufuhr und für Heizungsanlagen mit einer Leistung von > 45 kW. FF-Anschlüsse. Gehäuse: entzinkungsfreies Bronze (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungsöffnung: Kunststoff. Anschluss an die Entlüftungsöffnung: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C
Unentbehrlich für die korrekte Installation des Turbinenzählers mit zentrischem Ventil (1207171).
