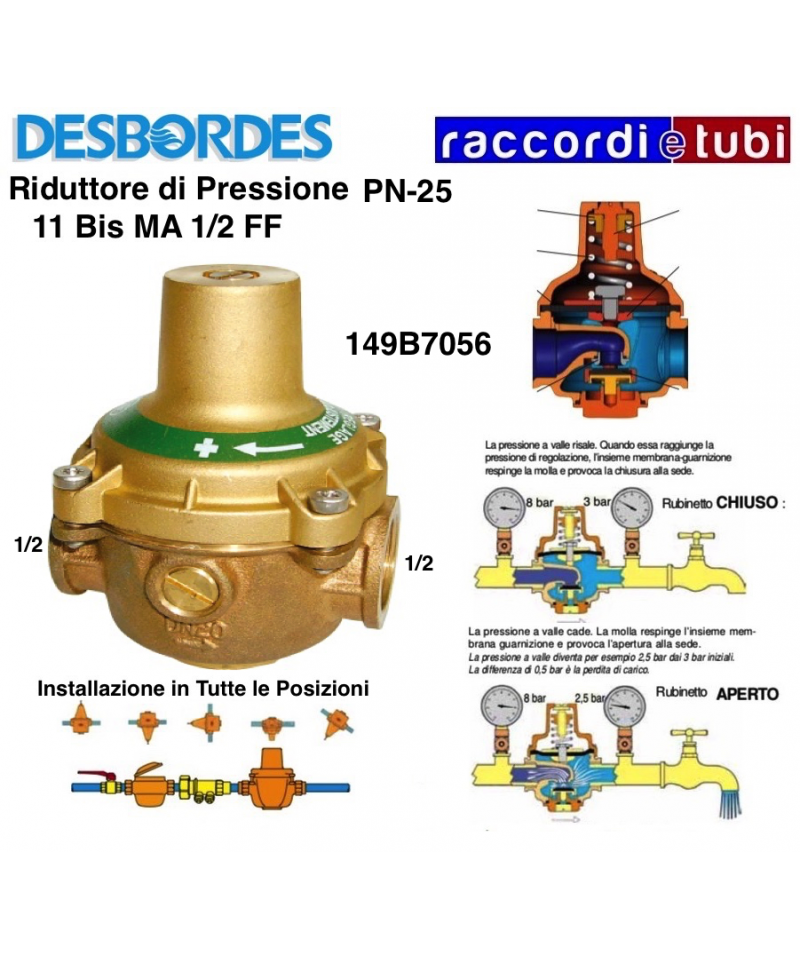

REDUZIERER DESBORDES 11/BIS DURCHMESSER 1/2 FF

Druckminderer mit Membran PN40 und Ausgleichskammer, Sitz aus Edelstahl.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, Membran aus Perox-EPDM mit Verstärkung aus Polyamidgewebe, Einstellungfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, sanitäre Anlagen, Bewässerung, Druckluft. Kompatible Medien: Wasser, Glykol max 50%, Druckluft (ausgenommen vernebelte Öle), Lebensmittel und Trinkwasser. Innengewinde nach Norm ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

Der Bronzekörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungsring des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Bekannt für seine Präzision im absteigenden Druck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne auf den Mechanismus einwirken zu müssen. Komplett mit Messinganschlüssen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn Druck: 2500 kPa (25 bar)

Automatische Ventil, das den Druck eines Fluides innerhalb einer Verteilungstrasse entsprechend dem voreingestellten Wert reduziert und stabilisiert; der Einsatz dieses hydraulischen Geräts ist notwendig, wenn der maximal mögliche Druck an irgendeinem Punkt des Wasserversorgungssystems den entsprechenden maximal zulässigen Betriebsdruck erreichen oder überschreiten kann.

Produkteigenschaften

• geeignet für Wasserversorgungssysteme sowohl im Freien als auch innerhalb von Gebäuden
• die interne Kolbenstruktur aus thermoplastischem, verstärktem Material gewährleistet Steifigkeit, Widerstandsfähigkeit und hohe Regelgenauigkeit, dank des ausgeglichenen Sitzes
• seine Dichtungen mit niedrigem statischen Reibungskoeffizienten garantieren Langlebigkeit und minimale Wartungsarbeiten
• die innere Oberfläche des Gehäuses und die vergrößerten Durchmesser der Durchlässe ermöglichen hohe Durchflussraten auch bei geringem Wasserentnahme
• kann in sanitären Anlagen für die Wasserversorgung, Bewässerungsanlagen, Druckluftverteilungen (keine zerstäubten Öle) und auf Rohren für Brandschutzdienste installiert werden
• geeignet für den Transport von Lebensmittelstoffen und Trinkwasser (entspricht den spezifischen Vorschriften des Gesundheitsministeriums)
• Anschluss mit weiblichem Anschlussstück enthalten
• FÜR WEITERE INFORMATIONEN PDF ANHANG ANSEHEN

Installation sowohl horizontal als auch vertikal. Zifferblatt mit geschützten Walzen, mit einem Lesebereich, der nicht mit Wasser in Kontakt kommt. Nennpressung 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 1-10 lt.

Für weitere Informationen siehe das angehängte PDF

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINGANG 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (indikative Werte gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) können Ausgangseinstellungen ab 0,5 bar erreicht werden.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorgefertigt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelte weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.

Reed-Schalter Impulsgeber

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungsübertragung durch magnetische Kupplung. Nennüberdruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impuls-Ausgänge (einen induktiven, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Dichtung zu verändern. Impulsbereitstellung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). gemäß Europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

Funktion mit Kolben und ausgeglichenem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 15bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4" zur Druckkontrolle am Ausgang.
Gewindeanschlüsse nach ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungübertragung mittels Magnetkupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50 °C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne Beeinträchtigung der Abdichtung. Impulsvorgabe: 1 Impuls = 100 Liter (ab DN 50:125), 1 Impuls = 1.000 Liter (ab DN 150:200). Gemäß der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission über magnetische Kupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einen induktiven Typ, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Vorbereitung Impulsübergabe: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung der Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe die angehängte PDF

Die Druckminderer Desbordes 10 BIS und 10 BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und erfordern keine Wartung. Bei Verwendung mit Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Bitte wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. • Sie kontrollieren und reduzieren den Druck im downstream auf einen einstellbaren Wert, sowohl unter Fließbedingungen als auch bei null Durchfluss. • Sie stabilisieren den Druck im downstream auf einen festen vordefinierten Wert, unabhängig von den Schwankungen des Drucks im upstream (der Druck im downstream ändert sich um weniger als 10 % im Verhältnis zur Druckänderung im upstream, gemäß den Vorschriften). • Sie gewährleisten einen hohen Durchfluss mit stabilem Ausgangsdruck, dank des begrenzten Druckverlusts. • Einstellbereich im downstream: von 1 bar bis 6 bar (orientierender Wert gemäß Norm EN 1567). • Einstellung im downstream ab 0,5 bar mit Montage einer Kompensationsfeder am Modell RC (außer DN 100). • Werden werksseitig auf 3 bar voreingestellt geliefert. • Ausgestattet mit 2 seitlichen Anschlüssen für Manometer und Entlüftung.

FÜLLGRUPPE PINTOSSI Durchmesser 1/2 Zoll männlich/weiblich

Aus Messing, mit Manometer D.52 mm Skala 0 - 4 bar, Absperrhahn, Eingangsfiler aus Polypropylen, mit Rückschlagventil aus Messing, Dichtung aus NBR, Schutzkappe aus ABS. Max. Temperatur: 100 °C Max. Druck: 10 bar Einstellbereich: 0,5 - 3 bar Werkseinstellung: 1,5 bar Durchflusskoeffizient (Kv): 1,3 m³/h

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDE WEIBLICHE GEWINDE

Funktionsweise mit Kolben und komprimierter Sitz.
Weibliche/weibliche Gewindeanschlüsse.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdrücke: 25 bar.
Ausgangsdrücke:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksvorgabe auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
ISO 228-Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit American NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Installation nur horizontal. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nenn Druck 10/16 bar. Maximale Einsatztemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Impuls-Vorbereitung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

ART.143 WEIBLICHE GEWINDE

Betrieb mit Kolben und kompensiertem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 80 °C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeanschlüsse ISO 228 (entsprechend DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
