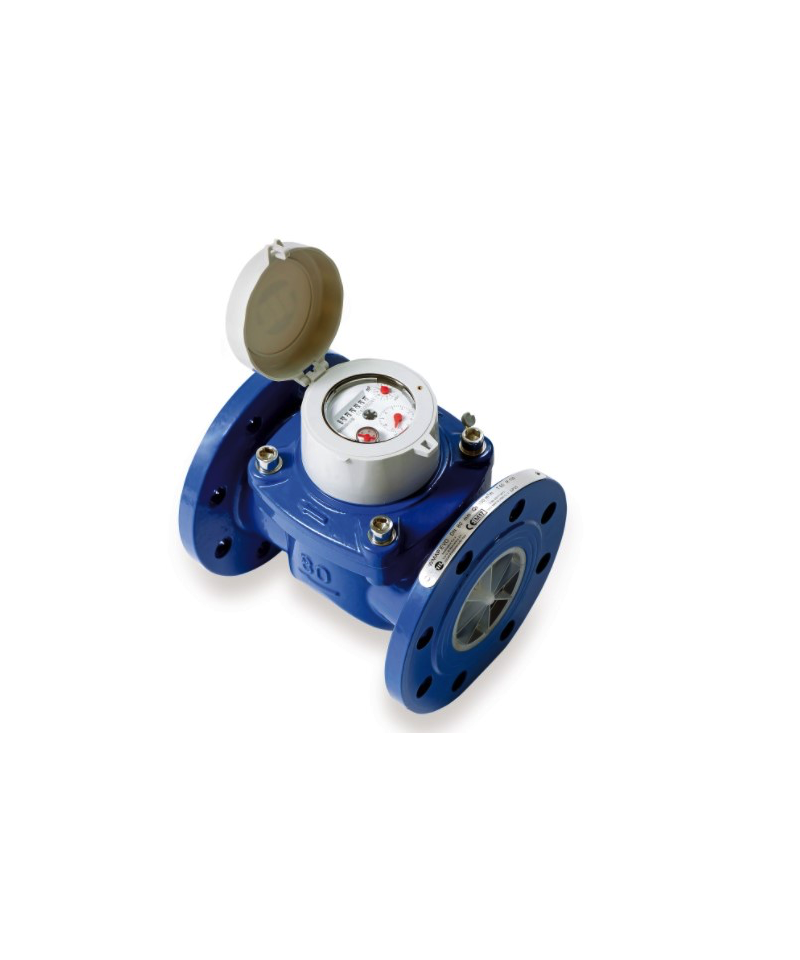

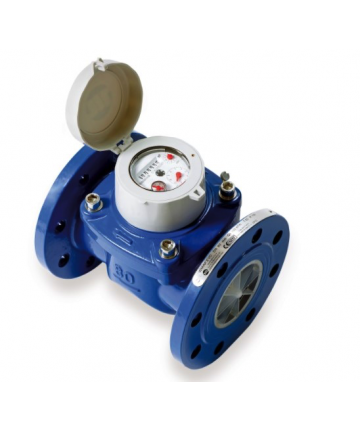

WOLTMANN-WASSERZÄHLER FÜR KALTWASSER PN16 DN 80 L.225 mm

Der Messingkörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungen aus EPDM, Anschluss für das Manometer auf beiden Seiten. Druckminderer, der für seine Präzision im Downstream bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit breiter Maschenweite von 1000 μm, Filterbecher aus Messing. In horizontaler Position ermöglicht er eine schnelle Reinigung, ohne dass das Mechanismus beeinflusst werden muss. Komplett mit Messingverbindungen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn-Druck: 2500 kPa (25 bar)

Pistonbetrieb mit ausgeglichener Sitze.
Gewindedurchführungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaldruck am Eingang: 15 bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4” zur Druckkontrolle am Ausgang.
Gewindeanschlüsse ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

11 BIS

Wasserversorgung für einzelne Wohnungen und Villen

Beschreibung :

• Garantierter Eingangsdruck 25 bar θ 80°C
• Regelbereich nach dem Ventil : von 1 bis 5,5 bar (Richtwert gemäß Norm EN 1567)
• Bei Montage einer Ausgleichsfeder (RC) sind ab 0,5 bar Regelungen nach dem Ventil möglich.
• Mit 1/4'' Verschluss an jeder Seite zur Montage eines Manometers
• Regelung : vormontiert auf 3 bar
• KÖRPER : Bronze
• ANSCHLUSS : Edelstahl DN 15 und 20
• Doppelt gewinde weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC verfügen über einen Bronze-Körper, sind unempfindlich gegenüber Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Werte für Temperatur und Druck für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Nutzung dar. Daher ist es notwendig, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.

Installation sowohl horizontal als auch vertikal. Trockene Ziffernscheibe mit magnetischer Übertragung und 8 Rollen. Nenn-Druck 16 bar. Maximale Betriebstemperatur: 50°C. Verpackung komplett mit Anschlussstücken. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

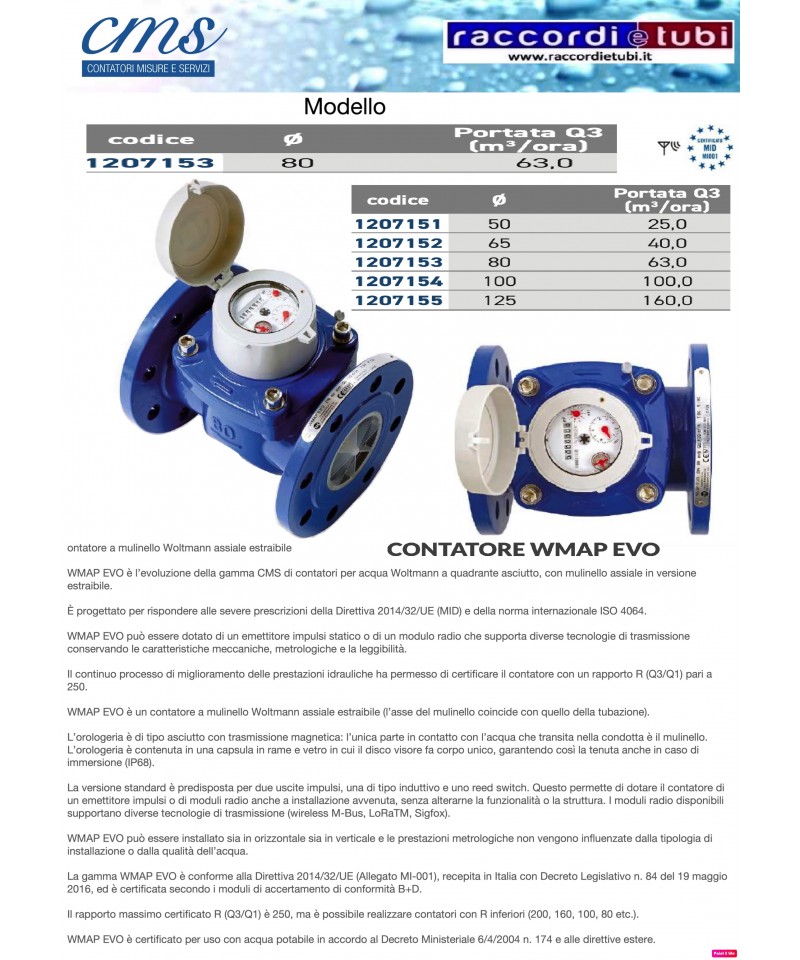

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nenn Druck 10/16 bar. Maximale Einsatztemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Impuls-Vorbereitung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

Funktion mit Kolben und ausgeglichenem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 15bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4" zur Druckkontrolle am Ausgang.
Gewindeanschlüsse nach ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

Unverzichtbar für die richtige Installation des Turbinezählers mit konzentrischem Hahn (1207171).

Das Gehäuse aus Bronze bietet eine höhere Präzision und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schiebemechanismus und Sitz aus rostfreiem Stahl, Membran und Dichtungen des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Der Reduzierer ist bekannt für seine Präzision im Nachdruck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus rostfreiem Stahl mit grober Maschenweite von 1000 μm, Filterbecher aus Bronze. In horizontaler Position ermöglicht es eine schnelle Reinigung, ohne in den Mechanismus eingreifen zu müssen. Komplett mit Messinganschlüssen. An jeder Position installierbar.

Temperatur: max. 70°C

Werksseitige Einstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn pressure: 2500 kPa (25 bar)

BESCHREIBUNG

ART.143MM MIT ANSCHLÜSSEN

Funktionsweise mit kolbenkompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
Gewindeverbindungen nach ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch verfügbar mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
Zertifiziert nach NF in den Größen 1/2″ und 3/4″

Installation nur horizontal. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

Installation sowohl horizontal als auch vertikal. Trockenquadrant mit magnetischer Übertragung, 8 Rollen mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur: 90°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Infos siehe das angehängte PDF

ART.143 WEIBLICHE GEWINDE

Betrieb mit Kolben und kompensiertem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 80 °C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeanschlüsse ISO 228 (entsprechend DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Reed-Schalter Impulsgeber

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• EINGANGSDRUCK GARANTIERT 25 bar θ 80°C
• Regulierbereich am Ausgang: von 1 bis 5,5 bar (angegeben gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regulierung: voreingestellt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelt weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC sind aus Messing gefertigt, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) gelten nicht als Gebrauchsgarantie. Es ist daher erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINGANG 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (indikative Werte gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) können Ausgangseinstellungen ab 0,5 bar erreicht werden.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorgefertigt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelte weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.
