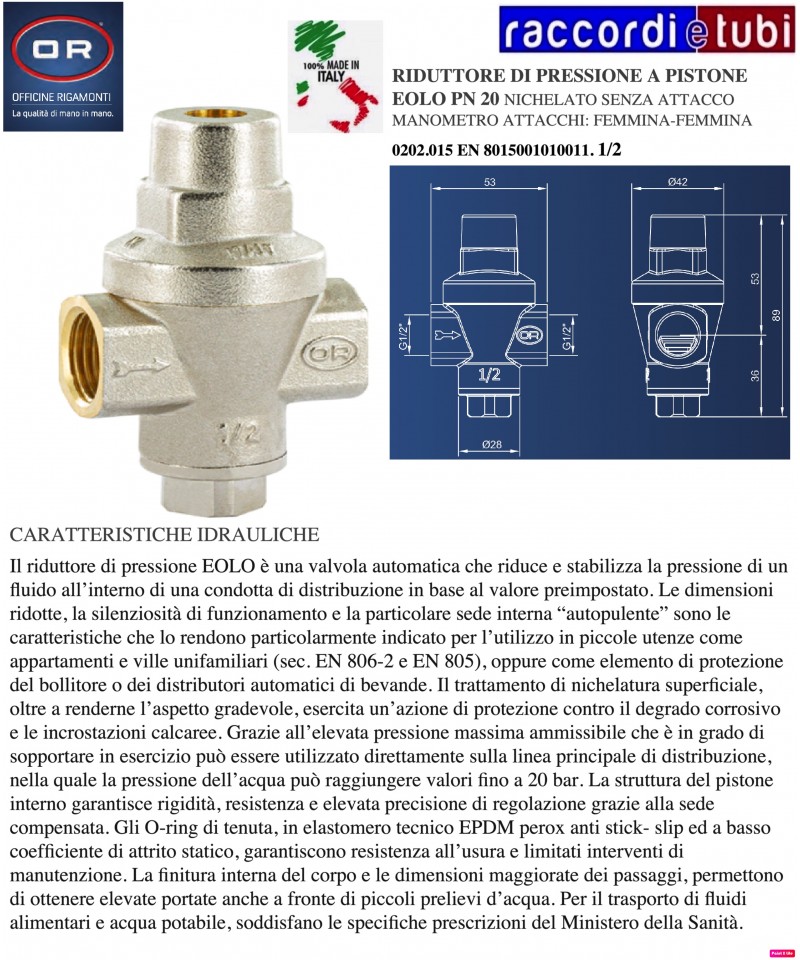

Druckminderer OR 1/2 1580200

SCHLÜSSEL FÜR ZÄHLER INC.

Unentbehrlich für die korrekte Installation des Turbinenzählers mit zentrischem Ventil (1207171).

TECHNISCHE EIGENSCHAFTEN Eingangsanschluss (Buchse): Ø1/2” M Ausgangsanschluss: Ø1/2” F Manometeranschluss: Ø1/4” F Maximale Betriebstemperatur: 85°C Minimale Betriebstemperatur: 5°C Maximale Druckvorlage: 10 bar Kalibrierungsdruck: 0,5 ÷ 4 bar Gehäuseventil, Stange, Verschluss und interne Teile: Messing CW617N und CB753S Feder: Stahl AISI302 Membranregler: NBR Rückschlagventil: Differenzdruck 0,02 bar Dichtung OR: EPDM Filter: 450 µm Regulierungsgriff des Absperrventils: ABS

BESCHREIBUNG

ART.143MM MIT ANSCHLÜSSEN

Funktionsweise mit kolbenkompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
Gewindeverbindungen nach ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch verfügbar mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
Zertifiziert nach NF in den Größen 1/2″ und 3/4″

Pistonbetrieb mit ausgeglichener Sitze.
Gewindedurchführungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaldruck am Eingang: 15 bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4” zur Druckkontrolle am Ausgang.
Gewindeanschlüsse ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

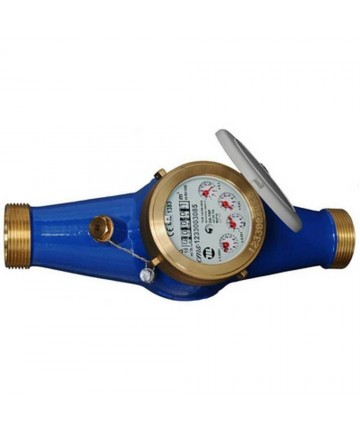

Nur horizontale Installation. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der nicht mit Wasser in Kontakt kommt (trockene Kammer). Nennüberdruck 16 bar. max. Betriebstemperatur 50°C. Komplett verpackt mit Anschlussstücken. Nicht vorgesehen für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 n.174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version für 868 MHz Funk vorbereitet (EN 13757) OMS.

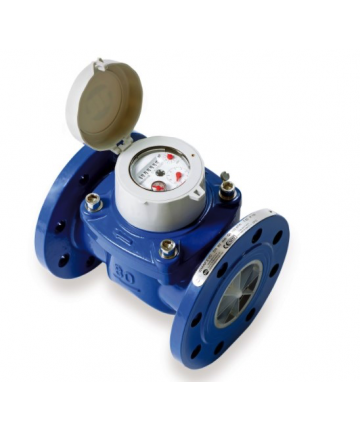

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungsübertragung über magnetische Kupplung. Nennpressung 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer reed-switch), zur Installation des Impulsgebers ohne Beeinträchtigung der Abdichtung. Vorbereitung für Impulsabgabe: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). Entspricht der europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

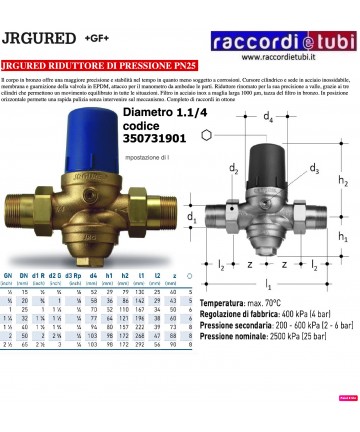

Das Gehäuse aus Bronze bietet eine höhere Genauigkeit und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer an beiden Seiten. Druckminderer, der für seine Genauigkeit im Nachlauf bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus Edelstahl mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne das Mechanismus zu betreten. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)

Funktion mit Kolben und ausgeglichenem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 15bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4" zur Druckkontrolle am Ausgang.
Gewindeanschlüsse nach ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

Nur horizontale Installation. Zifferblatt mit geschützten Rollen, das Lesegebiet ist nicht mit Wasser in Kontakt (trockene Kammer). Nennpressur 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 n.174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version mit Vorbereitung für Funk 868 MHz (EN 13757) OMS.

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDE WEIBLICHE GEWINDE

Funktionsweise mit Kolben und komprimierter Sitz.
Weibliche/weibliche Gewindeanschlüsse.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdrücke: 25 bar.
Ausgangsdrücke:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksvorgabe auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
ISO 228-Gewindeanschlüsse (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit American NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINGANG 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (indikative Werte gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) können Ausgangseinstellungen ab 0,5 bar erreicht werden.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorgefertigt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelte weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDEN WEIBLICH

Funktionsweise mit ausgeglichener Kolbenkammer.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-Zertifikat in den Größen 1/2″ und 3/4″

Eigenschaften

• DVGW-zertifiziert; WRAS-Zertifikat gemäß BSEN1567
• Bereich von 1,5 bis 6 Bar
• Tmax 40°C
• Pmax 25 Bar
• Transparente Filtertasse - Maschenweite 0,16 mm
• Ausgewogenes Einzelsitz-Druckmindererventil
• Zulassung für niedrige Wassergehalte, Gruppe 1, ohne Einschränkungen bis zu 1 1/4"
• Ausgangsdruck verstellbar mit Mutter
• Eingestellter Druck auf der Skala angezeigt
• Regulierfeder nicht im Kontakt mit Trinkwasser
• Verschluss aus hochwertigem synthetischem Material, leicht zu ersetzen
• Integrierter Feinstfilter aus Edelstahl
• Leicht umwandelbar in einen Rückspülfilter (FN09S)
• Erweiterbar mit Rückschlagventil (RV277)
• Druckausgleich am Eingang - Eingangsdruckschwankungen beeinflussen den Ausgangsdruck nicht
• inService: Geplante Wartung ohne Demontage des Druckminderers aus der Rohrleitung
• Zuverlässig und erprobt in Millionen von Anwendungen.

Konstruktion

Der Druckminderer umfasst

• Körper mit Druckanschlüssen auf beiden Seiten für Manometer mit G 1/4"-Anschluss
• Gewindeverbindungen mit Anschlussstücken (Versionen A&B)
• Verschluss mit Membran und Sitz
  Feinstfilter für kleine Verunreinigungen, mit einer Maschenweite von 0,16 mm
• Federhaube mit Einstellmutter und Skala
• Filtertasse für Regulierung

Materialien

• Körper: aus zinkbeständigem Messing
• Anschlussstücke: Gewindeverbindungen aus Messing
• Verschluss: aus hochwertigem synthetischem Material
• Integrierter Feinstfilter: aus Edelstahl
• Federhaube und Einstellmutter: aus hochwertigem synthetischem Material
• Filtertasse: transparent oder aus Messing
• Membran: aus mit Fasern verstärktem NBR
• Dichtungen: aus NBR
• Feder aus Stahl: aus mit Fasern verstärktem NBR
• FÜR WEITERE INFOS SEHE PDF-ANHANG

11 BIS

Wasserversorgung für einzelne Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINLAUF 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (Orientierungswert gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Blindstopfen auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorab auf 3 bar voreingestellt geliefert
• KÖRPER: Bronze
• SITZ: Edelstahl DN 15 und 20
• Doppelte weibliche Gewinde

Die Druckreducer Desbordes 11BIS und 11BIS RC sind aus Bronze gefertigt, unempfindlich gegen Kalk und Wasserverunreinigungen und benötigen keine Wartung. Bei Verwendung mit inertem Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreducer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreducer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Gebrauchsgarantie dar. Daher ist es notwendig, die Verwendung des Produktes unter bestimmten Betriebsbedingungen mit Unterstützung unserer technischen Abteilung zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

ART.143 WEIBLICHE GEWINDE

Betrieb mit Kolben und kompensiertem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 80 °C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeanschlüsse ISO 228 (entsprechend DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
