ABSCHNEIDER WATTS Ø 3/4 407020290

Druckminderer mit Membran PN40 mit Druckausgleichskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Dichtungsring aus NBR-Gummi, Membran aus EPDM-Peroxid mit verstärktem Polyamidgewebe, Einstellfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max. 50%, Druckluft (außer nebelige Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4".

Weitere Informationen siehe angehängte PDF

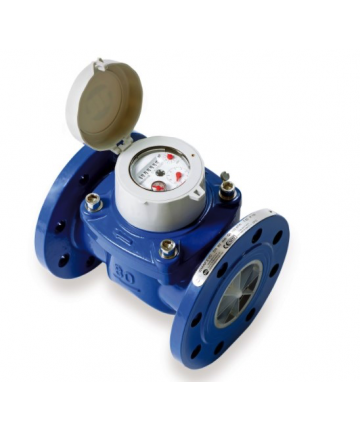

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission über magnetische Kupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einen induktiven Typ, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Vorbereitung Impulsübergabe: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung der Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe die angehängte PDF

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S SIZE DN15 1/2

Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage garantiert eine korrekte Wärmeverteilung im System und gewährleistet den gewünschten Komfort in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgewogene Systeme ermöglichen es den Menschen, die gewünschte Temperatur und das Wohlbefinden zu erhalten, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten, und reduzieren unangenehme Geräusche aufgrund der Flüssigkeitsgeschwindigkeit. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINGANG 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (indikative Werte gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) können Ausgangseinstellungen ab 0,5 bar erreicht werden.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorgefertigt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelte weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.

ART.143MM MIT ANSCHLÜSSEN

Pistonbetrieb mit kompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nenn Druck 10/16 bar. Maximale Einsatztemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Impuls-Vorbereitung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

11 BIS

Wasserversorgung für einzelne Wohnungen und Villen

Beschreibung :

• Garantierter Eingangsdruck 25 bar θ 80°C
• Regelbereich nach dem Ventil : von 1 bis 5,5 bar (Richtwert gemäß Norm EN 1567)
• Bei Montage einer Ausgleichsfeder (RC) sind ab 0,5 bar Regelungen nach dem Ventil möglich.
• Mit 1/4'' Verschluss an jeder Seite zur Montage eines Manometers
• Regelung : vormontiert auf 3 bar
• KÖRPER : Bronze
• ANSCHLUSS : Edelstahl DN 15 und 20
• Doppelt gewinde weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC verfügen über einen Bronze-Körper, sind unempfindlich gegenüber Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Werte für Temperatur und Druck für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Nutzung dar. Daher ist es notwendig, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.

Eigenschaften

• DVGW-zertifiziert; WRAS-Zertifikat gemäß BSEN1567
• Bereich von 1,5 bis 6 bar
• Tmax 40°C
• Pmax 25 bar
• Transparente Filtertasse - Maschenweite 0,16 mm
• Einfaches Sitzventil mit ausgeglichener Konstruktion
• Genehmigung für minimale Feuchtigkeit, Gruppe 1, ohne Einschränkungen bis 1 1/4"
• Ausgangsdruck über Einstellring einstellbar
• Eingestellter Druck auf der Skala angezeigt
• Regulierfeder nicht in Kontakt mit Trinkwasser
• Verschluss aus hochwertigem Kunststoff, einfach austauschbar
• Integrierter Feinfilter aus Edelstahl
• Einfach in einen Rückspülfilter (FN09S) umwandelbar
• Erweiterbar mit Rückschlagventil (RV277)
• Druckausgleich am Eingang - Druckschwankungen am Eingang beeinflussen nicht den Ausgangsdruck
• inService: geplante Wartung ohne Notwendigkeit, den Druckminderer von der Rohrleitung abzubauen
• Zuverlässig und bewährt in Millionen Anwendungen.

Bauweise

Der Druckminderer umfasst

• Körper mit Druckanschlüssen auf beiden Seiten für Manometer mit G 1/4" Anschluss
• Gewindeverbindungen mit Ansaugung (Versionen A&B)
• Verschluss mit Membran und Sitz
• Feinfilter für kleine Verunreinigungen, mit einem Netz von 0,16 mm
• Federschutzkappe mit Einstellring und Skala
• Filtertasse für Einstellfeder

Materialien

• Körper: aus zinkbeständigem Messing
• Ansaugungen: gewindeverzinkt in Messing
• Verschluss: aus hochwertigem Kunststoff
• Integrierter Feinfilter: aus Edelstahl
• Federschutzkappe und Einstellring: aus hochwertigem Kunststoff
• Filtertasse: transparent oder aus Messing
• Membran: aus NBR, verstärkt mit Fasern
• Dichtungen: aus NBR
• Stahlfeder
• FÜR WEITERE INFOS PDF ANHÄNGEN

Die Druckminderer Desbordes 10 BIS und 10 BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und erfordern keine Wartung. Bei Verwendung mit Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Bitte wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. • Sie kontrollieren und reduzieren den Druck im downstream auf einen einstellbaren Wert, sowohl unter Fließbedingungen als auch bei null Durchfluss. • Sie stabilisieren den Druck im downstream auf einen festen vordefinierten Wert, unabhängig von den Schwankungen des Drucks im upstream (der Druck im downstream ändert sich um weniger als 10 % im Verhältnis zur Druckänderung im upstream, gemäß den Vorschriften). • Sie gewährleisten einen hohen Durchfluss mit stabilem Ausgangsdruck, dank des begrenzten Druckverlusts. • Einstellbereich im downstream: von 1 bar bis 6 bar (orientierender Wert gemäß Norm EN 1567). • Einstellung im downstream ab 0,5 bar mit Montage einer Kompensationsfeder am Modell RC (außer DN 100). • Werden werksseitig auf 3 bar voreingestellt geliefert. • Ausgestattet mit 2 seitlichen Anschlüssen für Manometer und Entlüftung.

TECHNISCHE EIGENSCHAFTEN Eingangsanschluss (Buchse): Ø1/2” M Ausgangsanschluss: Ø1/2” F Manometeranschluss: Ø1/4” F Maximale Betriebstemperatur: 85°C Minimale Betriebstemperatur: 5°C Maximale Druckvorlage: 10 bar Kalibrierungsdruck: 0,5 ÷ 4 bar Gehäuseventil, Stange, Verschluss und interne Teile: Messing CW617N und CB753S Feder: Stahl AISI302 Membranregler: NBR Rückschlagventil: Differenzdruck 0,02 bar Dichtung OR: EPDM Filter: 450 µm Regulierungsgriff des Absperrventils: ABS

Beschreibung

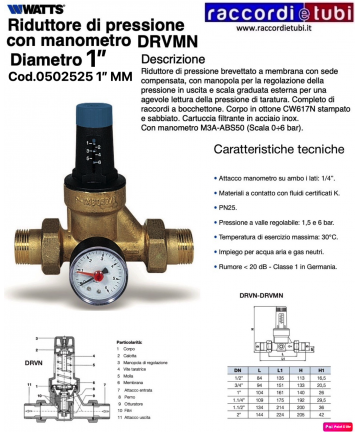

Patentierter Membrandruckminderer mit ausgeglichenem Sitz, eingestellt über einen Regler für den Ausgangsdruck und eine externe Graduierung zur einfachen Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus gegossenem und sandgestrahltem Messing CW617N. Filterpatrone aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDEN WEIBLICH

Funktionsweise mit ausgeglichener Kolbenkammer.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-Zertifikat in den Größen 1/2″ und 3/4″

Druckminderer mit Membran PN40 und Ausgleichskammer, Sitz aus Edelstahl.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Verstärkung aus Polyamidgewebe, Druckfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Fluide: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4".

Für weitere Informationen siehe das angehängte PDF

Max. Betriebstemperatur: 95°C Min. Betriebstemperatur: 5°C Max. Druck oberhalb: 10 bar Kalibrierdruck: 0,5 ÷ 4 bar Rückschlagventil: Differenzdruck 0,02 bar Filter: 450 μm Gehäuse und interne Teile: Messing CW617N und CB753S Feder: Edelstahl AISI302 Membran im Druckregler: NBR O-Ring-Dichtung: EP

BESCHREIBUNG

ART.143MM MIT ANSCHLÜSSEN

Funktionsweise mit kolbenkompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
Gewindeverbindungen nach ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch verfügbar mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
Zertifiziert nach NF in den Größen 1/2″ und 3/4″

Das Gehäuse aus Bronze bietet eine höhere Genauigkeit und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer an beiden Seiten. Druckminderer, der für seine Genauigkeit im Nachlauf bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus Edelstahl mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne das Mechanismus zu betreten. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)
