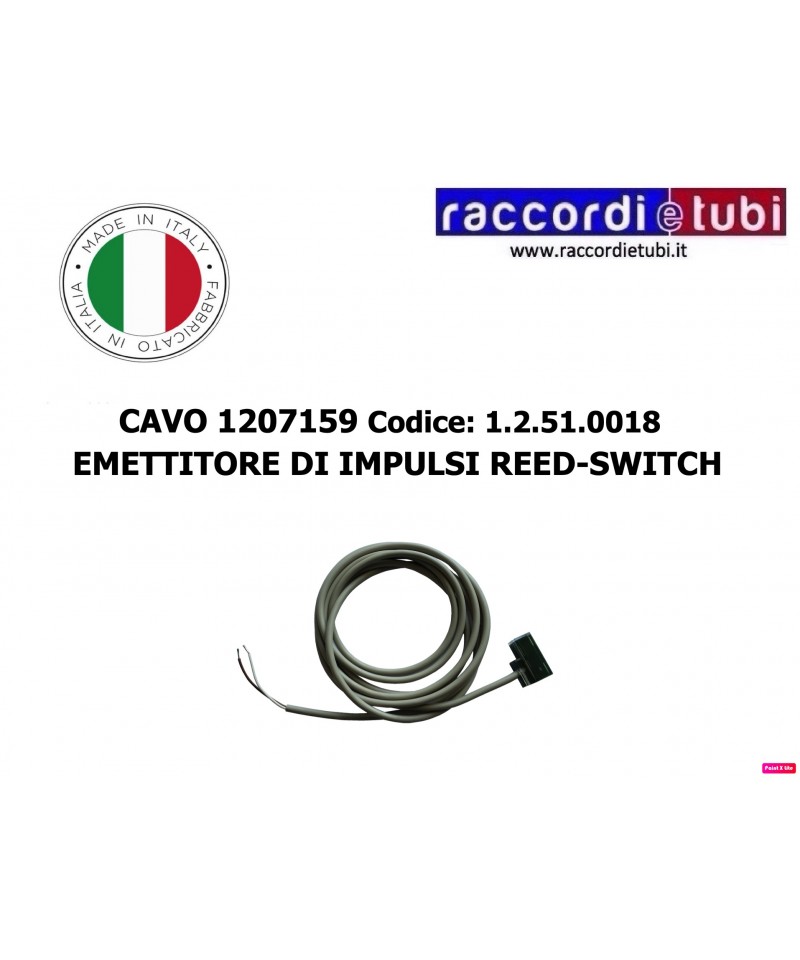

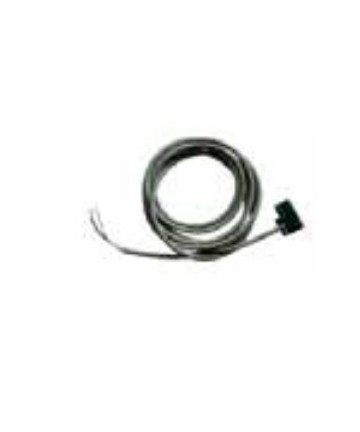

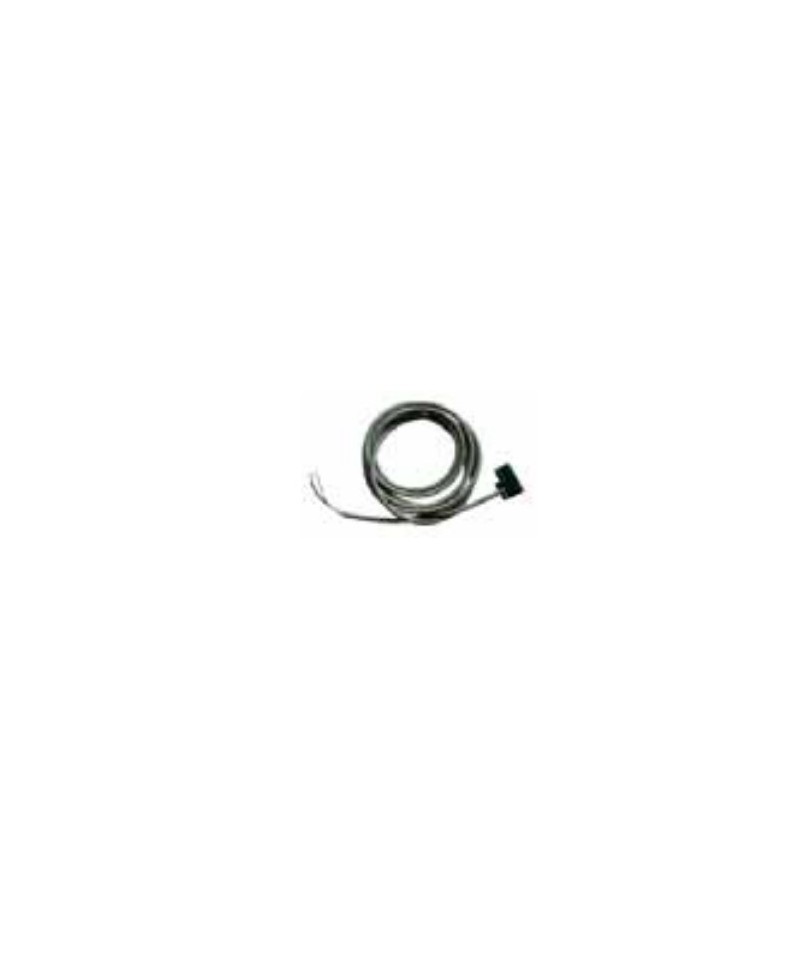

REED-SCHALTER IMPULSGEBER

11 BIS

Wasserversorgung für einzelne Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINLAUF 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (Orientierungswert gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Blindstopfen auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorab auf 3 bar voreingestellt geliefert
• KÖRPER: Bronze
• SITZ: Edelstahl DN 15 und 20
• Doppelte weibliche Gewinde

Die Druckreducer Desbordes 11BIS und 11BIS RC sind aus Bronze gefertigt, unempfindlich gegen Kalk und Wasserverunreinigungen und benötigen keine Wartung. Bei Verwendung mit inertem Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreducer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreducer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Gebrauchsgarantie dar. Daher ist es notwendig, die Verwendung des Produktes unter bestimmten Betriebsbedingungen mit Unterstützung unserer technischen Abteilung zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

Druckminderer mit Membran PN40 und Kompensationskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Sitzdichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Polyamid-Gewebeverstärkung, Einstellfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Übergang mit Innengewinde gemäß ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

Installation sowohl horizontal als auch vertikal. Trockene Ziffernscheibe mit magnetischer Übertragung und 8 Rollen. Nenn-Druck 16 bar. Maximale Betriebstemperatur: 50°C. Verpackung komplett mit Anschlussstücken. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

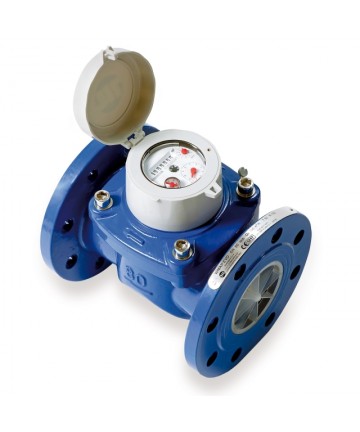

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungsübertragung durch magnetische Kupplung. Nennüberdruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impuls-Ausgänge (einen induktiven, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Dichtung zu verändern. Impulsbereitstellung: 1 Impuls=100 Liter (ab DN 50:125), 1 Impuls=1.000 Liter (ab DN 150:200). gemäß Europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission über magnetische Kupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einen induktiven Typ, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Vorbereitung Impulsübergabe: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung der Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe die angehängte PDF

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S GRÖSSE DN25 1"

Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage gewährleistet eine korrekte Wärmeverteilung im System und sichert den gewünschten Komfortlevel in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgeglichene Systeme ermöglichen es den Menschen, die geforderten Temperaturen und das Wohlbefinden zu empfangen, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten und reduzieren lästige Geräusche, die durch die Strömungsgeschwindigkeit der Flüssigkeiten verursacht werden. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.

FÜLLGRUPPE PINTOSSI Durchmesser 1/2 Zoll männlich/weiblich

Aus Messing, mit Manometer D.52 mm Skala 0 - 4 bar, Absperrhahn, Eingangsfiler aus Polypropylen, mit Rückschlagventil aus Messing, Dichtung aus NBR, Schutzkappe aus ABS. Max. Temperatur: 100 °C Max. Druck: 10 bar Einstellbereich: 0,5 - 3 bar Werkseinstellung: 1,5 bar Durchflusskoeffizient (Kv): 1,3 m³/h

11 BIS

Wasserversorgung für einzelne Wohnungen und Villen

Beschreibung :

• Garantierter Eingangsdruck 25 bar θ 80°C
• Regelbereich nach dem Ventil : von 1 bis 5,5 bar (Richtwert gemäß Norm EN 1567)
• Bei Montage einer Ausgleichsfeder (RC) sind ab 0,5 bar Regelungen nach dem Ventil möglich.
• Mit 1/4'' Verschluss an jeder Seite zur Montage eines Manometers
• Regelung : vormontiert auf 3 bar
• KÖRPER : Bronze
• ANSCHLUSS : Edelstahl DN 15 und 20
• Doppelt gewinde weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC verfügen über einen Bronze-Körper, sind unempfindlich gegenüber Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Werte für Temperatur und Druck für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Nutzung dar. Daher ist es notwendig, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.

Horizontale oder vertikale oder schräg montierbar. Herausnehmbar. Bewegungsübertragung über magnetische Kupplung. Nennpressung 10/16 bar. Maximale Einsatztemperatur 50°C. Vorbereitet für 2 Impulsausgänge (eine induktiv, eine Reed-Kontakt) zur Installation des Impulsgebers, ohne die Abdichtung zu beeinträchtigen. Impulsverteilung: 1 Impuls = 100 Liter (ab DN 50:125), 1 Impuls = 1.000 Liter (ab DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe das angehängte PDF

BESCHREIBUNG

ART.143MM MIT ANSCHLÜSSEN

Funktionsweise mit kolbenkompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
Gewindeverbindungen nach ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch verfügbar mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
Zertifiziert nach NF in den Größen 1/2″ und 3/4″

Installation sowohl horizontal als auch vertikal. Trockene Ziffernblatt mit magnetischer Übertragung, 8 Rollen. Nenndruck 16 bar. Maximale Betriebstemperatur: 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zulassung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Infos siehe das angehängte PDF

Unverzichtbar für die richtige Installation des Turbinezählers mit konzentrischem Hahn (1207171).

Druckminderer mit Membran PN40 und Ausgleichskammer, Sitz aus Edelstahl.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, Membran aus Perox-EPDM mit Verstärkung aus Polyamidgewebe, Einstellungfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, sanitäre Anlagen, Bewässerung, Druckluft. Kompatible Medien: Wasser, Glykol max 50%, Druckluft (ausgenommen vernebelte Öle), Lebensmittel und Trinkwasser. Innengewinde nach Norm ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

Unentbehrlich für die korrekte Installation des Turbinenzählers mit zentrischem Ventil (1207171).

Beschreibung Der Absorber der Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte „Zone mit reduziertem Druck“) trennen, die mit einem Entlüftungsventil ausgestattet ist, das sich öffnet, wenn eine Strömungsumkehr oder Siphonbildung auftritt.

Absorber für nicht kontrollierbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Vermeidung von Siphonbildung und zur Verhinderung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2” und 3/4” zur Trinkwasserzufuhr und für Heizungsanlagen mit einer Leistung von > 45 kW. FF-Anschlüsse. Gehäuse: entzinkungsfreies Bronze (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungsöffnung: Kunststoff. Anschluss an die Entlüftungsöffnung: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C

Unverzichtbar für die korrekte Installation des Turbinenzählers mit konzentrischem Ventil (1207171).
