Artikel-Nr.: *1207121

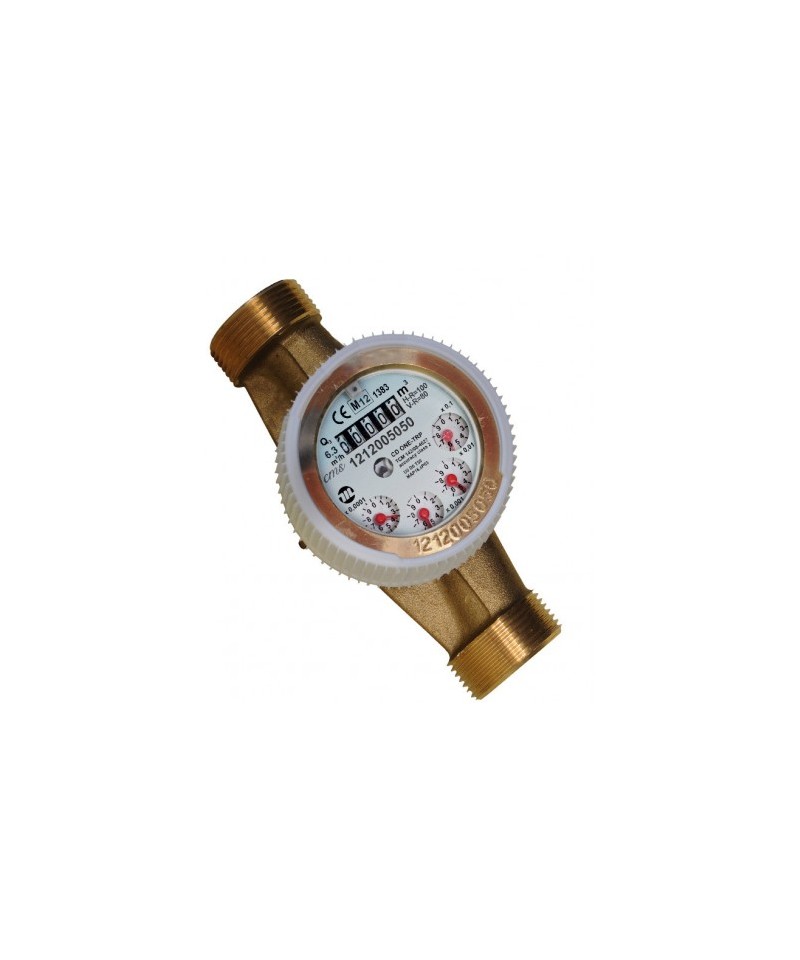

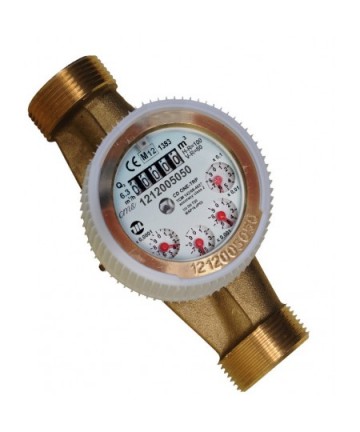

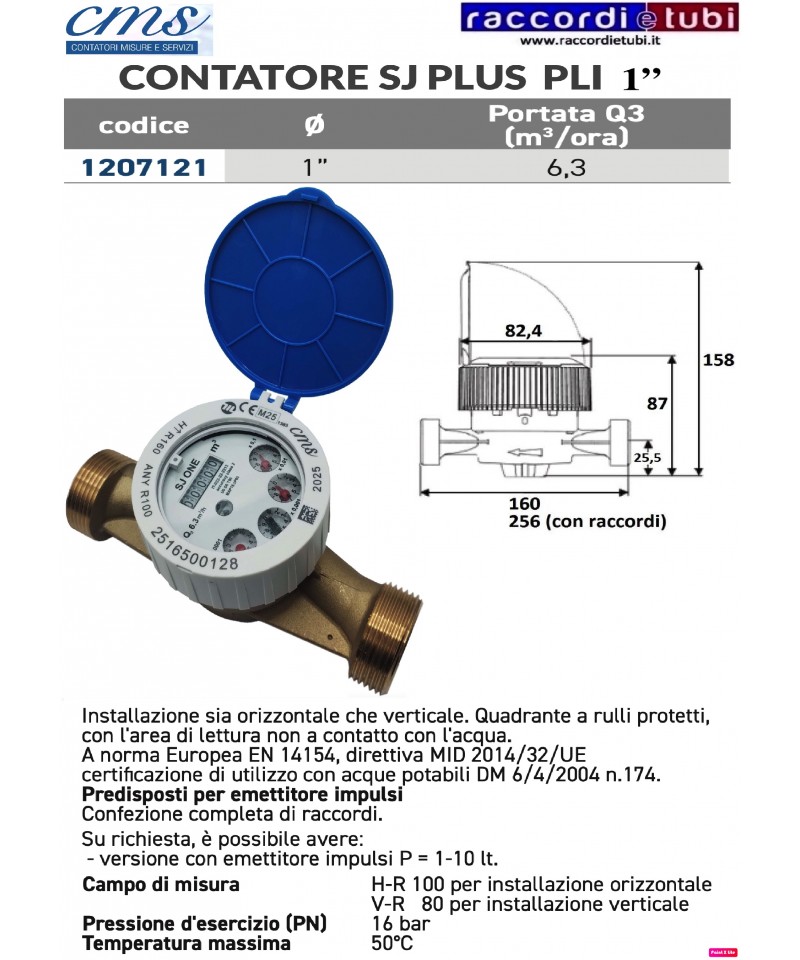

Installation sowohl horizontal als auch vertikal. Zifferblatt mit geschützten Walzen, mit einem Lesebereich, der nicht mit Wasser in Kontakt kommt. Nennpressung 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 1-10 lt.
Für weitere Informationen siehe das angehängte PDF
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Installation sowohl horizontal als auch vertikal. Zifferblatt mit geschützten Walzen, mit einem Lesebereich, der nicht mit Wasser in Kontakt kommt. Nennpressung 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 1-10 lt.
Für weitere Informationen siehe das angehängte PDF
Unverzichtbar für die richtige Installation des Turbinezählers mit konzentrischem Hahn (1207171).
Beschreibung
Patentierter Membrandruckminderer mit kompensierter Sitzfläche, mit einem Drehknopf zur Regelung des Ausgangsdrucks und einer externen Graduierung für eine einfache Ablesung des Einstellungsdrucks. Vollständig mit Flanschanschlüssen. Gehäuse aus druckgegossenem und sandgestrahltem Messing CW617N. Filterpatrone aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).
Beschreibung Der Absorber der Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte „Zone mit reduziertem Druck“) trennen, die mit einem Entlüftungsventil ausgestattet ist, das sich öffnet, wenn eine Strömungsumkehr oder Siphonbildung auftritt.
Absorber für nicht kontrollierbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Vermeidung von Siphonbildung und zur Verhinderung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2” und 3/4” zur Trinkwasserzufuhr und für Heizungsanlagen mit einer Leistung von > 45 kW. FF-Anschlüsse. Gehäuse: entzinkungsfreies Bronze (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungsöffnung: Kunststoff. Anschluss an die Entlüftungsöffnung: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C
BESCHREIBUNG
Der Membrandruckreduzierer TWIST ist ein automatisches Ventil, das den Druck einer Flüssigkeit innerhalb eines Verteilungssystems gemäß dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in der Wasserverteilung zu begrenzen, wenn die Möglichkeit besteht, dass der maximale statische Druck an irgendeinem Punkt des Wasserversorgungssystems den maximal zulässigen Betriebsdruck überschreitet. Der Druckreduzierer ist zudem notwendig, wenn Geräte angeschlossen sind, die ausschließlich bei einem Druck unterhalb des Versorgung Drucks betrieben werden können. Der im Druckreduzierer befindliche Filtereinsatz hat die Funktion, fremde Partikel, die in der Flüssigkeit suspendiert sind (Sand, Rostspliter, Kalkfragmente usw.), vom Wasser zu trennen und sie durch eine physikalische Barriere zurückzuhalten: Der Schmutz im Wasser kann lokale Korrosionen in den Rohrleitungen des Wassersystems verursachen und die Abnutzung von Druckreduzieren oder anderen downstream installierten Geräten hervorrufen. Die hohe mechanische Beständigkeit des Gehäuses und seiner internen Komponenten macht ihn besonders geeignet für den Einsatz in Wasserversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte (bis zu 25 bar) erreichen kann. Darüber hinaus hebt das Kompensationssystem den Einfluss von Druckschwankungen am Eingang auf den regulierten Druck am Ausgang auf. Die EPDM-Peox vorgeformte Gummimembran mit hochfestem Gewebe und der Einsatz von dynamischen Anti-Stick-Slip O-Ringen aus EPDM-Peox ermöglichen eine präzise und langlebige Druckregelung. Die großen Innenquerschnitte mit hoher Oberflächenbearbeitung wurden entwickelt, um den Strömungswiderstand zu minimieren, wodurch Vibrationen und Druckverluste begrenzt werden. Das Profil dieser Durchgänge wurde zudem so definiert, dass ein geringes Geräuschlevel selbst unter den kritischsten Betriebsbedingungen erreicht wird. Der innovative Einstellgriff mit integriertem Indikator ermöglicht eine einfache und schnelle Kalibrierung des Geräts, ohne dass Werkzeug wie Schlüssel oder Innensechskantschraubendreher erforderlich ist. Die Kalibrierungsskala in bar und psi, die dreimal am Griff wiederholt wird, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der Druckreduzierer TWIST ist verfügbar mit einem Einstellbereich des Ausgangsdrucks von 1-6 bar oder 1-12 bar. Der Druckreduzierer TWIST ist leicht zerlegbar und wieder zusammenbaubar für die Durchführung von Wartungsarbeiten wie das Reinigen oder Ersetzen des Filters. Der Membrandruckreduzierer TWIST findet Anwendung in Klimaanlagen, Sanitäranlagen zur Wasserversorgung, Bewässerung, Druckluftverteilung (keine nebelöle), Sanitäranlagen zur Wasserversorgung innerhalb von Gebäuden gemäß EN 806-2 und in Rohren für Feuerwehranlagen (Hinweis: Berücksichtigen Sie die lokalen Brandschutzvorschriften). Er erfüllt die spezifischen Vorschriften des Gesundheitsministeriums für den Transport von Lebensmittelflüssigkeiten und ist von WRAS genehmigt (Behörde, die die Versorgung mit Trinkwasser im Vereinigten Königreich regelt).
WARNUNG: MANOMETER, DAS AM DRUCKREDUZIERER INSTALLIERT WERDEN KANN, BEZEICHNET DEN WERT DES BEREITS REDUZIERTEN DRUCKS (Ps) DER AUSGANGSFLÜSSIGKEIT. Der Druckreduzierer ist mit oder ohne integriertes Manometer erhältlich.
FÜR WEITERE INFORMATIONEN siehe angehängte PDF.
STATISCHE AUSGLEICHSVENTIL IDROSET-CF S GRÖSSE DN25 1"
Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage gewährleistet eine korrekte Wärmeverteilung im System und sichert den gewünschten Komfortlevel in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgeglichene Systeme ermöglichen es den Menschen, die geforderten Temperaturen und das Wohlbefinden zu empfangen, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten und reduzieren lästige Geräusche, die durch die Strömungsgeschwindigkeit der Flüssigkeiten verursacht werden. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.
TECHNISCHE EIGENSCHAFTEN Eingangsanschluss (Buchse): Ø1/2” M Ausgangsanschluss: Ø1/2” F Manometeranschluss: Ø1/4” F Maximale Betriebstemperatur: 85°C Minimale Betriebstemperatur: 5°C Maximale Druckvorlage: 10 bar Kalibrierungsdruck: 0,5 ÷ 4 bar Gehäuseventil, Stange, Verschluss und interne Teile: Messing CW617N und CB753S Feder: Stahl AISI302 Membranregler: NBR Rückschlagventil: Differenzdruck 0,02 bar Dichtung OR: EPDM Filter: 450 µm Regulierungsgriff des Absperrventils: ABS
BESCHREIBUNG
ART.143 WEIBLICHE GEWINDEN WEIBLICH
Funktionsweise mit ausgeglichener Kolbenkammer.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-Zertifikat in den Größen 1/2″ und 3/4″
Die Druckminderer Desbordes 10 BIS und 10 BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und erfordern keine Wartung. Bei Verwendung mit Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckminderer fungieren. Bitte wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. • Sie kontrollieren und reduzieren den Druck im downstream auf einen einstellbaren Wert, sowohl unter Fließbedingungen als auch bei null Durchfluss. • Sie stabilisieren den Druck im downstream auf einen festen vordefinierten Wert, unabhängig von den Schwankungen des Drucks im upstream (der Druck im downstream ändert sich um weniger als 10 % im Verhältnis zur Druckänderung im upstream, gemäß den Vorschriften). • Sie gewährleisten einen hohen Durchfluss mit stabilem Ausgangsdruck, dank des begrenzten Druckverlusts. • Einstellbereich im downstream: von 1 bar bis 6 bar (orientierender Wert gemäß Norm EN 1567). • Einstellung im downstream ab 0,5 bar mit Montage einer Kompensationsfeder am Modell RC (außer DN 100). • Werden werksseitig auf 3 bar voreingestellt geliefert. • Ausgestattet mit 2 seitlichen Anschlüssen für Manometer und Entlüftung.
11 BIS
Wasserversorgung für einzelne Wohnungen und Villen
Beschreibung :
Die Druckreduzierer Desbordes 11BIS und 11BIS RC verfügen über einen Bronze-Körper, sind unempfindlich gegenüber Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Werte für Temperatur und Druck für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Nutzung dar. Daher ist es notwendig, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.
11 BIS
Wasserversorgung für individuelle Wohnungen und Villen
Beschreibung :
Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.
Der Messingkörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungen aus EPDM, Anschluss für das Manometer auf beiden Seiten. Druckminderer, der für seine Präzision im Downstream bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit breiter Maschenweite von 1000 μm, Filterbecher aus Messing. In horizontaler Position ermöglicht er eine schnelle Reinigung, ohne dass das Mechanismus beeinflusst werden muss. Komplett mit Messingverbindungen. Kann in jeder Position installiert werden.
Temperatur: max. 70°C
Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn-Druck: 2500 kPa (25 bar)
ART.143 WEIBLICHE GEWINDE WEIBLICHES GEWINDE
Funktionsweise mit gefedertem Kolben.
Verbindungsteile weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0 °C, 80 °C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werksseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeanschlüsse ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″
Beschreibung
Patentierter Membrandruckminderer mit ausgeglichener Sitz, mit Regelknopf zur Einstellung des Ausgangsdrucks und externer Graduierung zur einfacher Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus CW617N Messing, gegossen und sandgestrahlt. Filterkartusche aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).
Installation sowohl horizontal als auch vertikal. Trockene Ziffernblatt mit magnetischer Übertragung, 8 Rollen. Nenndruck 16 bar. Maximale Betriebstemperatur: 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zulassung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.
Für weitere Infos siehe das angehängte PDF
11 BIS RC
Wasserversorgung für individuelle Wohnungen und Villen
Beschreibung:
Die Druckreduzierventile Desbordes 11BIS und 11BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Wenn sie mit inerten Gasen (Druckluft, neutrale Gase) verwendet werden, können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierventile Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.
BESCHREIBUNG
Der Membrandruckregler TWIST ist ein automatisches Ventil, das den Druck einer Flüssigkeit in einer Verteilungspipeline basierend auf dem voreingestellten Wert reduziert und stabilisiert. Der Einsatz dieses Geräts ist notwendig, um den Betriebsdruck in Wasserleitungssystemen zu begrenzen, wenn die Möglichkeit besteht, dass der maximale statische Druck in jedem Punkt des Wasserversorgungssystems den entsprechenden maximalen zulässigen Betriebsdruck erreicht oder überschreitet. Der Druckregler ist außerdem erforderlich, wenn Geräte angeschlossen sind, die ausschließlich bei einem Druck unterhalb des Versorgungsdrucks betrieben werden können. Der im Druckregler befindliche Filtereinsatz hat die Funktion, von der Flüssigkeit schwebende Fremdkörper (Sand, Rostpartikel, Kalkfragmente usw.) durch eine physikalische Barriere zu trennen: Schmutz, der von der Flüssigkeit transportiert wird, kann lokal korrodierte Stellen in den Wasserleitungen verursachen und den Druckregler oder jedes andere nachgeschaltete Gerät abnutzen. Die hohe mechanische Festigkeit sowohl des Gehäuses als auch seiner inneren Komponenten macht ihn besonders geeignet für die Verwendung in Wasserversorgungssystemen innerhalb und außerhalb von Gebäuden (EN 805), in denen der Wasserdruck sehr hohe Werte erreichen kann (bis zu 25 bar). Darüber hinaus hebt das Vorhandensein des Ausgleichssystems den Einfluss der Druckschwankungen stromaufwärts auf den regulierten Druck stromabwärts auf. Die vorgestanzte EPDM-Peroxidmembran mit hochfestem Gewebe und die Verwendung von dynamischen, anti-stick-slip O-Ringen aus EPDM-Peroxid ermöglichen eine präzise und langlebige Druckeinstellung. Die großen, innenliegenden Durchgänge mit hoher Oberflächenvergütung wurden so konstruiert, dass sie einen minimalen Strömungswiderstand aufweisen, wodurch Vibrationen und Druckverluste begrenzt werden. Das Design dieser Durchgänge wurde zudem so festgelegt, dass ein niedriges Geräuschlevel auch unter den kritischsten Einsatzbedingungen erreicht wird. Der innovative Einstellknopf mit integriertem Indikator ermöglicht eine einfache und schnelle Kalibrierung des Geräts, ohne auf Werkzeuge wie Schlüssel oder Inbusschlüssel zurückgreifen zu müssen. Die Kalibrierungsskala, in bar und psi, die dreimal am Einstellknopf wiederholt wird, ermöglicht eine einfache Ablesung des Wertes unter allen Installationsbedingungen. Der Regler TWIST ist erhältlich mit einem Einstellbereich für den Ausgangsdruck von 1÷6 bar oder 1÷12 bar. Der Regler TWIST lässt sich leicht zerlegen und wieder zusammenbauen, um Wartungsarbeiten wie die Reinigung oder den Austausch des Filters durchzuführen. Der Membrandruckregler TWIST findet Anwendung in Klimaanlagen, Sanitäranlagen zur Wasserversorgung, Bewässerung, Druckluftverteilung (ohne nebelige Öle), Sanitäranlagen zur Wasserversorgung in Gebäuden gemäß EN 806-2 und an Rohren für Brandschutzdienstleistungen (Hinweis: Lokale Brandschutzvorschriften beachten). Er erfüllt die spezifischen Anforderungen des Gesundheitsministeriums für den Transport von Lebensmitteln und ist WRAS-zugelassen (Organisation, die die Verteilung von Trinkwasser im Vereinigten Königreich reguliert).
ACHTUNG: DER MONTIERBARE MANOMETER AUF DEM DRUCKREGULATOR ANZEIGT DEN WERT DES SCHON REDUZIERTEN DRUCKS (Ps) DER FLÜSSIGKEIT AM AUSGANG. Der Regler ist verfügbar mit oder ohne integrierten Manometer.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
