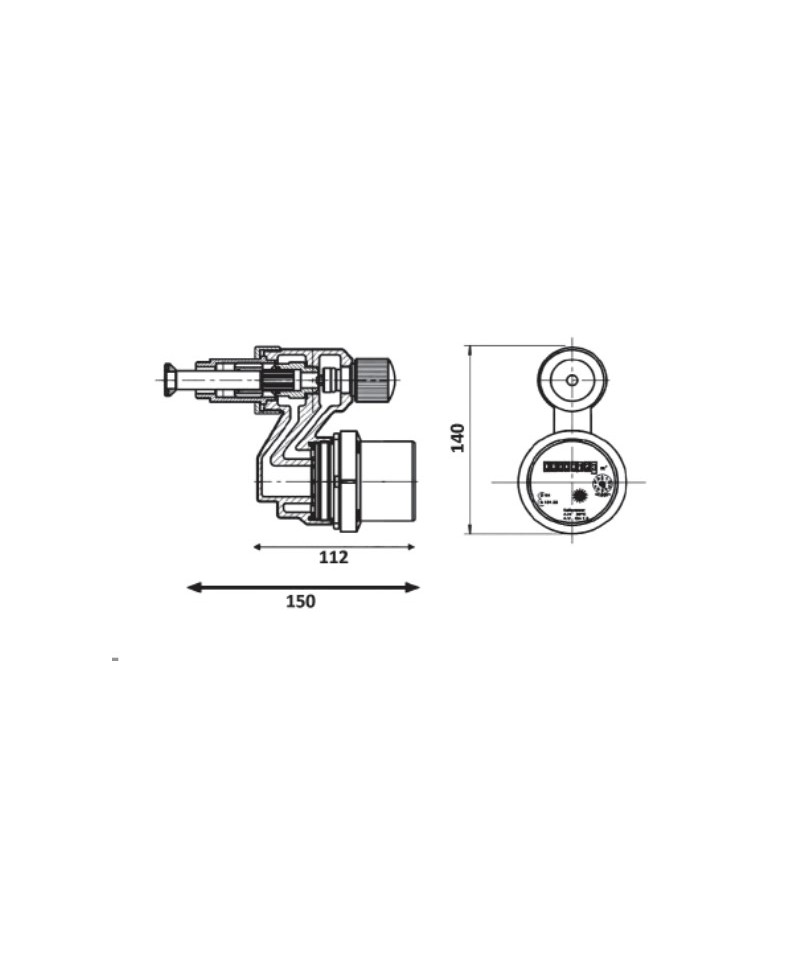

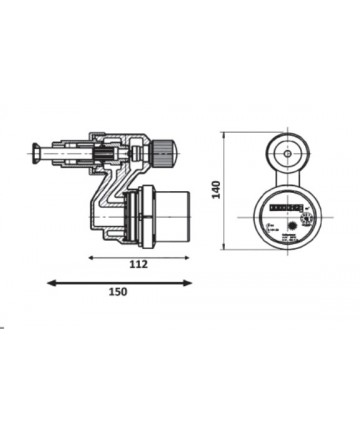

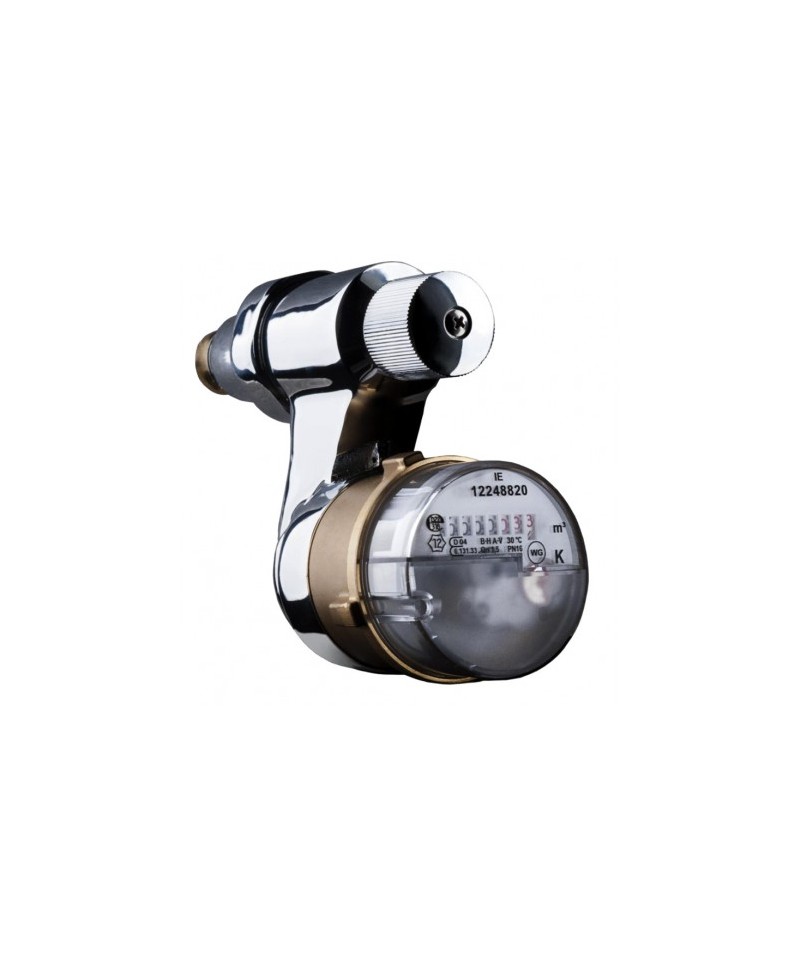

TURBINENZÄHLER, MIT KONZENTRISCHER 1/2-VENTIL

Das Gehäuse aus Bronze bietet eine höhere Präzision und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schiebemechanismus und Sitz aus rostfreiem Stahl, Membran und Dichtungen des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Der Reduzierer ist bekannt für seine Präzision im Nachdruck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus rostfreiem Stahl mit grober Maschenweite von 1000 μm, Filterbecher aus Bronze. In horizontaler Position ermöglicht es eine schnelle Reinigung, ohne in den Mechanismus eingreifen zu müssen. Komplett mit Messinganschlüssen. An jeder Position installierbar.

Temperatur: max. 70°C

Werksseitige Einstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn pressure: 2500 kPa (25 bar)

Installation sowohl horizontal als auch vertikal. Zifferblatt mit geschützten Walzen, mit einem Lesebereich, der nicht mit Wasser in Kontakt kommt. Nennpressung 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 1-10 lt.

Für weitere Informationen siehe das angehängte PDF

Automatische Ventil, das den Druck eines Fluides innerhalb einer Verteilungstrasse entsprechend dem voreingestellten Wert reduziert und stabilisiert; der Einsatz dieses hydraulischen Geräts ist notwendig, wenn der maximal mögliche Druck an irgendeinem Punkt des Wasserversorgungssystems den entsprechenden maximal zulässigen Betriebsdruck erreichen oder überschreiten kann.

Produkteigenschaften

• geeignet für Wasserversorgungssysteme sowohl im Freien als auch innerhalb von Gebäuden
• die interne Kolbenstruktur aus thermoplastischem, verstärktem Material gewährleistet Steifigkeit, Widerstandsfähigkeit und hohe Regelgenauigkeit, dank des ausgeglichenen Sitzes
• seine Dichtungen mit niedrigem statischen Reibungskoeffizienten garantieren Langlebigkeit und minimale Wartungsarbeiten
• die innere Oberfläche des Gehäuses und die vergrößerten Durchmesser der Durchlässe ermöglichen hohe Durchflussraten auch bei geringem Wasserentnahme
• kann in sanitären Anlagen für die Wasserversorgung, Bewässerungsanlagen, Druckluftverteilungen (keine zerstäubten Öle) und auf Rohren für Brandschutzdienste installiert werden
• geeignet für den Transport von Lebensmittelstoffen und Trinkwasser (entspricht den spezifischen Vorschriften des Gesundheitsministeriums)
• Anschluss mit weiblichem Anschlussstück enthalten
• FÜR WEITERE INFORMATIONEN PDF ANHANG ANSEHEN

11 BIS

Wasserversorgung für einzelne Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINLAUF 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (Orientierungswert gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Blindstopfen auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorab auf 3 bar voreingestellt geliefert
• KÖRPER: Bronze
• SITZ: Edelstahl DN 15 und 20
• Doppelte weibliche Gewinde

Die Druckreducer Desbordes 11BIS und 11BIS RC sind aus Bronze gefertigt, unempfindlich gegen Kalk und Wasserverunreinigungen und benötigen keine Wartung. Bei Verwendung mit inertem Gas (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreducer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreducer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Gebrauchsgarantie dar. Daher ist es notwendig, die Verwendung des Produktes unter bestimmten Betriebsbedingungen mit Unterstützung unserer technischen Abteilung zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

Druckminderer mit Membran PN40 und Kompensationskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Sitzdichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Polyamid-Gewebeverstärkung, Einstellfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Übergang mit Innengewinde gemäß ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

IMPULSGEBER für WASSERZÄHLER 1/2-3/4

Der Bronzekörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungsring des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Bekannt für seine Präzision im absteigenden Druck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne auf den Mechanismus einwirken zu müssen. Komplett mit Messinganschlüssen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn Druck: 2500 kPa (25 bar)

Installation sowohl horizontal als auch vertikal. Trockene Ziffernscheibe mit magnetischer Übertragung und 8 Rollen. Nenn-Druck 16 bar. Maximale Betriebstemperatur: 50°C. Verpackung komplett mit Anschlussstücken. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Nutzung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• EINGANGSDRUCK GARANTIERT 25 bar θ 80°C
• Regulierbereich am Ausgang: von 1 bis 5,5 bar (angegeben gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regulierung: voreingestellt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelt weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC sind aus Messing gefertigt, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) gelten nicht als Gebrauchsgarantie. Es ist daher erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.

IMPULSGEBER FÜR WASSERZÄHLER DIAMETER 1" 1207121

BESCHREIBUNG

ART.143MM MIT ANSCHLÜSSEN

Funktionsweise mit kolbenkompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Kontrolle des Ausgangsdrucks.
Gewindeverbindungen nach ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch verfügbar mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
Zertifiziert nach NF in den Größen 1/2″ und 3/4″

Beschreibung

Patentierter Membrandruckminderer mit ausgeglichener Sitz, mit Regelknopf zur Einstellung des Ausgangsdrucks und externer Graduierung zur einfacher Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus CW617N Messing, gegossen und sandgestrahlt. Filterkartusche aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).

Installation sowohl horizontal als auch vertikal. Trockene Ziffernblatt mit magnetischer Übertragung, 8 Rollen. Nenndruck 16 bar. Maximale Betriebstemperatur: 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zulassung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Infos siehe das angehängte PDF

Installation nur horizontal. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

Funktion mit Kolben und ausgeglichenem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 15bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4" zur Druckkontrolle am Ausgang.
Gewindeanschlüsse nach ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
