WARMWASSERZÄHLER 3/4'' LÄNGE 130mm

Druckminderer mit Membran PN40 und Ausgleichskammer, Sitz aus Edelstahl.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, Membran aus EPDM-Peroxid mit Verstärkung aus Polyamidgewebe, Druckfeder aus verzinktem Stahl. Geeignet für Klimaanlagen, Sanitäranlagen, Bewässerung, Druckluft. Kompatible Fluide: Wasser, Glykol max. 50%, Druckluft (außer vernebelte Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4".

Für weitere Informationen siehe das angehängte PDF

Installation nur horizontal. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Nach europäischer Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Informationen siehe das angehängte PDF

Max. Betriebstemperatur: 95°C Min. Betriebstemperatur: 5°C Max. Druck oberhalb: 10 bar Kalibrierdruck: 0,5 ÷ 4 bar Rückschlagventil: Differenzdruck 0,02 bar Filter: 450 μm Gehäuse und interne Teile: Messing CW617N und CB753S Feder: Edelstahl AISI302 Membran im Druckregler: NBR O-Ring-Dichtung: EP

Funktion mit Kolben und ausgeglichenem Sitz.
Gewindeanschlüsse weiblich/weiblich.
Gehäuse aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 15bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4" zur Druckkontrolle am Ausgang.
Gewindeanschlüsse nach ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• GARANTIERTER DRUCK AM EINGANG 25 bar θ 80°C
• Regelbereich am Ausgang: von 1 bis 5,5 bar (indikative Werte gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) können Ausgangseinstellungen ab 0,5 bar erreicht werden.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regelung: vorgefertigt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelte weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC bestehen aus Messing, sind unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Fluidkategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Verkaufsbüros an.

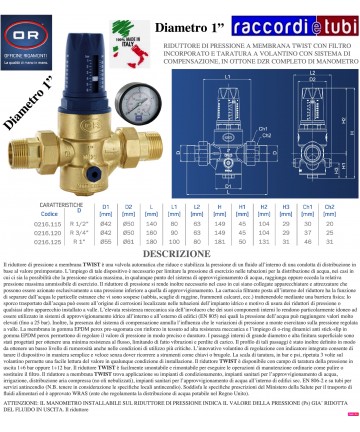

Druckregulator mit Membran PN40 und Druckausgleichskammer, Edelstahl-Sitz.
Gehäuse aus Messing, Dichtung aus NBR-Gummi, EPDM-Peroxidmembran mit verstärktem Polyamidgewebe, Einstellspring in verzinktem Stahl. Geeignet für Klimaanlagen, Sanitärinstallationen, Bewässerung, Druckluft. Kompatible Flüssigkeiten: Wasser, Glykol max 50%, Druckluft (ohne vernebelte Öle), Lebensmittel und Trinkwasser. Weibliche Anschlüsse mit Gewinde gemäß Norm ISO 228/1. Manometeranschluss 1/4”.

Für weitere Informationen siehe das angehängte PDF

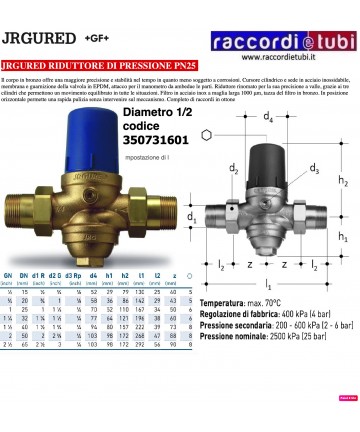

Der Bronzekörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungsring des Ventils aus EPDM, Anschluss für das Manometer auf beiden Seiten. Bekannt für seine Präzision im absteigenden Druck, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne auf den Mechanismus einwirken zu müssen. Komplett mit Messinganschlüssen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn Druck: 2500 kPa (25 bar)

Installation sowohl horizontal als auch vertikal. Trockenquadrant mit magnetischer Übertragung, 8 Rollen mit einem Lesebereich, der keinen Kontakt mit Wasser hat (trockene Kammer). Nenndruck 16 bar. Maximale Betriebstemperatur: 90°C. Verpackung komplett mit Anschlüssen. Nicht für Impulsgeber vorbereitet. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version vorbereitet für Funk 868 MHz (EN 13757) OMS.

Für weitere Infos siehe das angehängte PDF

Pistonbetrieb mit ausgeglichener Sitze.
Gewindedurchführungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximaldruck am Eingang: 15 bar. Einstellbarer Ausgangsdruck zwischen 1 und 4 bar.
Werkseinstellung auf 3 bar.
Manometeranschluss 1/4” zur Druckkontrolle am Ausgang.
Gewindeanschlüsse ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228).

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S SIZE DN15 1/2

Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage garantiert eine korrekte Wärmeverteilung im System und gewährleistet den gewünschten Komfort in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgewogene Systeme ermöglichen es den Menschen, die gewünschte Temperatur und das Wohlbefinden zu erhalten, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten, und reduzieren unangenehme Geräusche aufgrund der Flüssigkeitsgeschwindigkeit. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.

Horizontale, vertikale oder schräge Installation. Ausziehbar. Bewegungübertragung durch magnetische Kupplung. Nennpressung 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einer induktiv, einer Reed-Schalter), für die Installation des Impulsgebers ohne die Dichtung zu beeinträchtigen. Voreinstellung Impulsgeber: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174.

Für weitere Informationen siehe das angehängte PDF

Horizontale, vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission über magnetische Kupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsausgänge (einen induktiven Typ, einen Reed-Schalter), zur Installation des Impulsgebers ohne die Abdichtung zu verändern. Vorbereitung Impulsübergabe: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung der Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Für weitere Informationen siehe die angehängte PDF

BESCHREIBUNG

ART.143 WEIBLICHE GEWINDEN WEIBLICH

Funktionsweise mit ausgeglichener Kolbenkammer.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimale und maximale Betriebstemperatur: 0°C, 80°C.
Maximale Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Druckkontrolle.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-Zertifikat in den Größen 1/2″ und 3/4″

SCHLÜSSEL FÜR ZÄHLER EINBAU 1.5823650B

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S GRÖSSE DN25 1"

Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage gewährleistet eine korrekte Wärmeverteilung im System und sichert den gewünschten Komfortlevel in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgeglichene Systeme ermöglichen es den Menschen, die geforderten Temperaturen und das Wohlbefinden zu empfangen, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten und reduzieren lästige Geräusche, die durch die Strömungsgeschwindigkeit der Flüssigkeiten verursacht werden. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.

Eigenschaften

• DVGW-zertifiziert; WRAS-Zertifikat gemäß BSEN1567
• Bereich von 1,5 bis 6 bar
• Tmax 40°C
• Pmax 25 bar
• Transparente Filtertasse - Maschenweite 0,16 mm
• Einfaches Sitzventil mit ausgeglichener Konstruktion
• Genehmigung für minimale Feuchtigkeit, Gruppe 1, ohne Einschränkungen bis 1 1/4"
• Ausgangsdruck über Einstellring einstellbar
• Eingestellter Druck auf der Skala angezeigt
• Regulierfeder nicht in Kontakt mit Trinkwasser
• Verschluss aus hochwertigem Kunststoff, einfach austauschbar
• Integrierter Feinfilter aus Edelstahl
• Einfach in einen Rückspülfilter (FN09S) umwandelbar
• Erweiterbar mit Rückschlagventil (RV277)
• Druckausgleich am Eingang - Druckschwankungen am Eingang beeinflussen nicht den Ausgangsdruck
• inService: geplante Wartung ohne Notwendigkeit, den Druckminderer von der Rohrleitung abzubauen
• Zuverlässig und bewährt in Millionen Anwendungen.

Bauweise

Der Druckminderer umfasst

• Körper mit Druckanschlüssen auf beiden Seiten für Manometer mit G 1/4" Anschluss
• Gewindeverbindungen mit Ansaugung (Versionen A&B)
• Verschluss mit Membran und Sitz
• Feinfilter für kleine Verunreinigungen, mit einem Netz von 0,16 mm
• Federschutzkappe mit Einstellring und Skala
• Filtertasse für Einstellfeder

Materialien

• Körper: aus zinkbeständigem Messing
• Ansaugungen: gewindeverzinkt in Messing
• Verschluss: aus hochwertigem Kunststoff
• Integrierter Feinfilter: aus Edelstahl
• Federschutzkappe und Einstellring: aus hochwertigem Kunststoff
• Filtertasse: transparent oder aus Messing
• Membran: aus NBR, verstärkt mit Fasern
• Dichtungen: aus NBR
• Stahlfeder
• FÜR WEITERE INFOS PDF ANHÄNGEN
