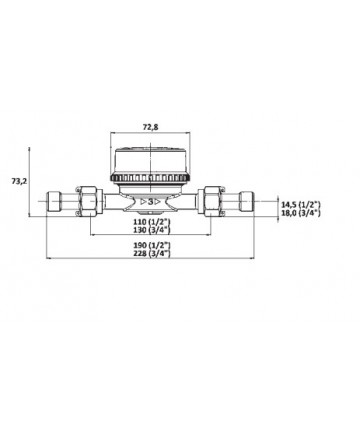

CONTATORE ACQUA FREDDA 3/4'' LUNGHEZZA 130mm

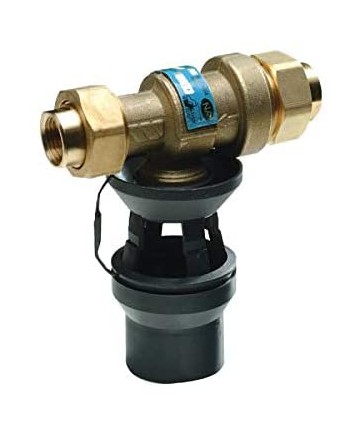

Descrizione Il disconnettore Serie CA9C è costituito da una valvola di ritegno a monte e una a valle che separano una camera centrale (detta “zona a pressione ridotta”) provvista di una valvola di scarico che si apre qualora si verifichi una inversione di flusso o in caso di sifonaggio.

Disconnettore a zone di pressioni differenti non controllabili, con filtro incorporato. Semplice ed efficace per prevenire sifonaggi ed evitare la contaminazione della linea di alimentazione dell’acqua potabile. (Fluidi di classe 3). Sviluppato per piccole connessioni DN 1/2” e 3/4” alla linea di alimentazione dell’acqua e per impianti di riscaldamento con potenzialità > 45 kW. Bocchettoni FF. Corpo : bronzo antidezincificante (DZR). Molle : acciaio INOX. Tenute : Gomma. Imbuto di scarico : plastica. Collegamento all’imbuto : Ø 40. Pressione d'esercizio max. : 10 bar. Temperatura d'esercizio max.: 65 °C. Protezione : CA. Conformità: EN1717. Omologazioni: BELGAQUA, KIWA, SVGW, NF, WRAS. C

DESCRIZIONE

ART.143 FILETTI FEMMINA FEMMINA

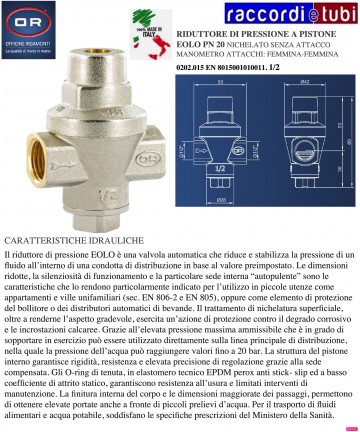

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″

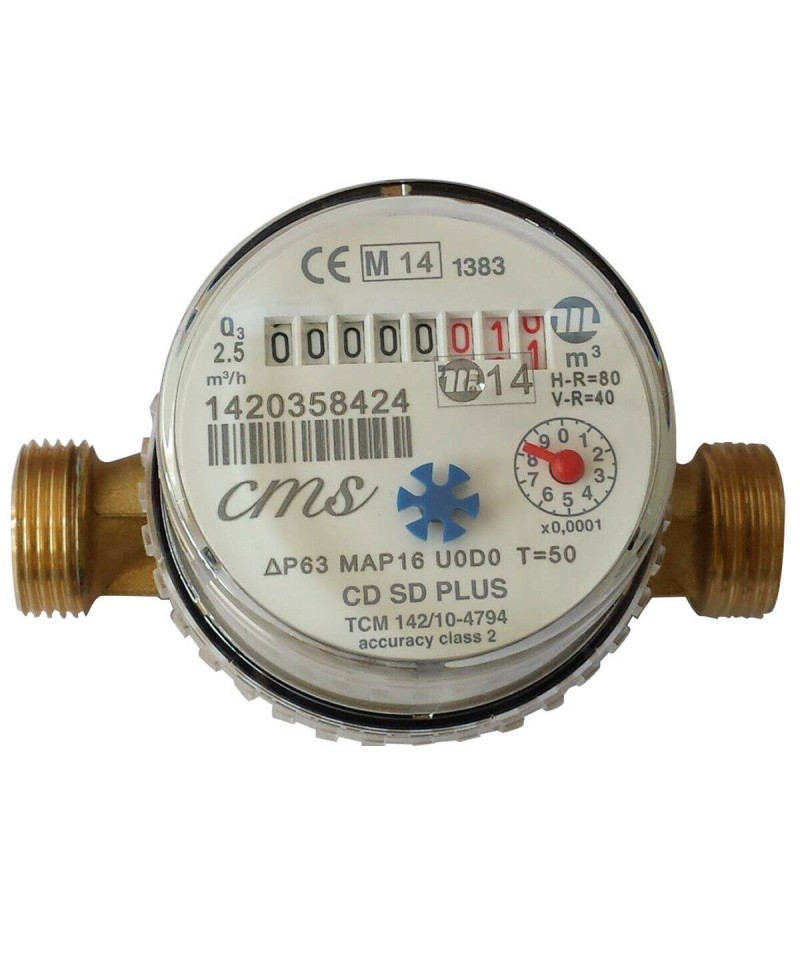

Installazione solo orizzontale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: emettitore impulsi P = 1-10-100 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.

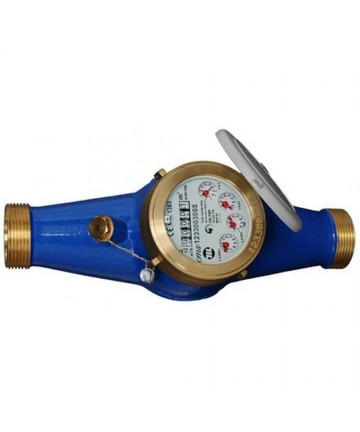

Installazione orizzontale o verticale o inclinata. Estraibile. Trasmissione del movimento tramite giunto magnetico. Pressione nominale 10/16 bar. Temperatura massima di utilizzo 50°C. Predisposto per 2 uscite impulsive (una del tipo induttivo, una reed-switch), per installazione dell’emettitore di impulsi senza alterare la sigillatura. Predisposizione lancia impulsi: 1 impulso=100 litri (dal DN 50:125), 1 impulso=1.000 litri (dal DN 150:200). A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174.

DESCRIZIONE

ART.143 FILETTI FEMMINA FEMMINA

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″

Temperatura massima di esercizio: 95°C Temperatura minima di esercizio: 5°C Pressione massima a monte: 10 bar Pressione di taratura: 0,5 ÷ 4 bar Valvola di ritegno: Pressione differenziale 0,02 bar Filtro: 450 μm Corpo e particolari interni: Ottone CW617N e CB753S Molla: Acciaio AISI302 Membrana riduttore: NBR Guarnizione OR: EP

Indispensabile per corretta installazione del contatore a turbina con rubinetto concentrico (1207171).

I riduttori di pressione Desbordes 10 BIS e 10 BIS RC sono provvisti di corpo in bronzo, sono insensibili al calcare e alle impurità dell’acqua e non necessitano di manutenzione. Se impiegati con gas (aria compressa, gas neutri), possono fungere sia da regolatori, sia da riduttori di pressione. Rivolgersi all’azienda per ulteriori informazioni su tali applicazioni. • Controllano e riducono la pressione a valle a un valore regolabile, sia in condizioni di flusso che con portata nulla. • Stabilizzano la pressione a valle ad un valore costante prestabilito, indipendentemente dalle variazioni della pressione a monte (la pressione a valle varia meno del 10% rispetto alla variazione della pressione a monte, in conformità con le normative). • Garantiscono una portata elevata con una pressione stabile in uscita, grazie alla perdita di carico limitata. • Campo di regolazione a valle: da 1 bar a 6 bar (valore indicativo secondo norma EN 1567). • Regolazione a valle a partire da 0,5 bar con montaggio di una molla di compensazione sul modello RC (tranne DN 100). • Consegnati pre-regolati a 3 bar. • Dotati di 2 prese laterali per manometro e scarico

Il corpo in bronzo offre una maggiore precisione e stabilità nel tempo in quanto meno soggetto a corrosioni. Cursore cilindrico e sede in acciaio inossidabile, membrana e guarnizione della valvola in EPDM, attacco per il manometro da ambedue le parti. Riduttore rinomato per la sua precisione a valle, grazie ai tre cilindri che permettono un movimento equilibrato in tutte le situazioni. Filtro in acciaio inox a maglia larga 1000 μm, tazza del filtro in bronzo. In posizione orizzontale permette una rapida pulizia senza intervenire sul meccanismo. Completo di raccordi in ottone.Installabile in qualsiasi posizione.

Temperatura: max. 70°C

Regolazione di fabbrica: 400 kPa (4 bar) Pressione secondaria: 200 - 600 kPa (2 - 6 bar) Pressione nominale: 2500 kPa (25 bar)

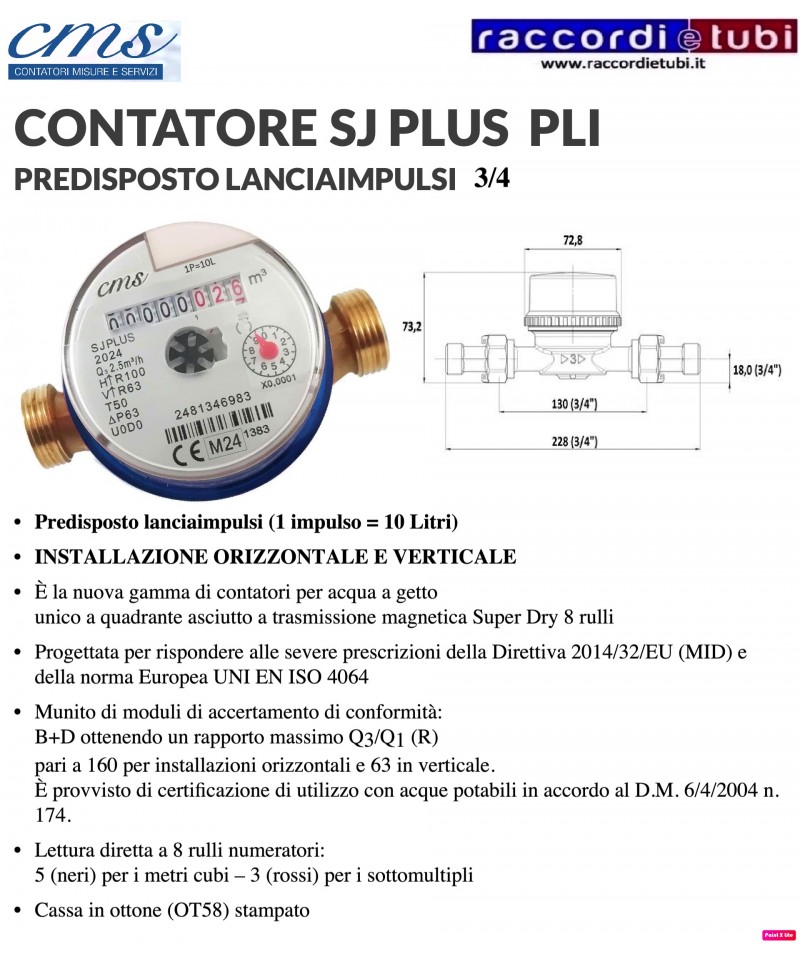

Contatore a getto unico, quadrante asciutto a trasmissione magnetica 8 rulli, avvitato sulla cassa con attacco EAS per la sostituzione del corpo misura senza lo smontaggio di tutto il gruppo rubinetto. Pressione nominale 10 bar. Temperatura massima di utilizzo 90°C. Predisposto per modulo radio 868 MHz (EN 13757) OMS. Completo di supporto in ottone cromato con rubinetto per la chiusura della mandata. A norma Europea EN 14154, direttiva 2004/22/CE (MID). Per una corretta installazione abbinare uno dei raccordi dedicati.

Installazione solo orizzontale. Quadrante a rulli protetti, con l'area di lettura non a contatto con l'acqua (camera a secco). Pressione nominale 16 bar. Temperatura massima di utilizzo 50°C. Confezione completa di raccordi. Non predisposto per emettitore impulsi. A norma Europea EN 14154, direttiva 2004/22/CE (MID), certifi cazione di utilizzo con acque potabili DM 6/4/2004 n.174. A richiesta: emettitore impulsi P = 1-10-100 lt. A richiesta: versione predisposto per radio 868 MHz (EN 13757) OMS.

Emettitore di impulsi reed-switch

Indispensabile per corretta installazione del contatore a turbina con rubinetto concentrico (1207171).

DESCRIZIONE

ART.143MM CON BOCCHETTONI

Funzionamento a pistone con sede compensata.
Attacchi filettati femmina/femmina.
Corpo in ottone nichelato.
Temperature minima e massima d’esercizio: 0°C, 80°C.
Pressione massima in entrata: 25 bar.
Pressione in uscita:
1/2” – 3/4” – 1”: regolabile fra 1 e 5,5 bar.
da 1”1/4 a 4”: regolabile fra 1 e 6 bar.
Pretaratura in fabbrica a 3 bar.
Attacchi manometro 1/4” sui due lati per il controllo della pressione in uscita.
Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
Disponibile anche con filetto americano NPT nelle misure 2”1/2 – 3” – 4”.
Certificato NF nelle misure 1/2″ e 3/4″
