TECEprofil SET PER RUBINETTI DI ARRESTO 9020019

TECEprofil - Giunto universale

Per il collegamento di tubi profilati TECEprofil a qualsiasi angolo.

Unita premontata in acciaio zincato.

TECEprofil - Angolare di fissaggio

Angolare per il fissaggio di tubi profilati TECEprofil alla parete. Unita

premontata in acciaio zincato, incluso materiale di fissaggio.

TECE - Vite di montaggio 4,2 x 13 mm

Vite a croce autofilettante per il fissaggio ai tubi profilati e a traverse

TECEprofil di materiali di altri produttori.

(CONFEZIONE 50 PEZZI

TECEprofil - Kit di fissaggio per lavabo

Traversa ad isolamento acustico in acciaio zincato per il montaggio in cantiere

di terminali a parete, con curva di scarico premontata DN 40/50, con guaina in

gomma diametro nominale 30/50, tappo di protezione parete, materiale di

fissaggio per il fissaggio a tubi profilati TECEprofil, 2 barre filettate M 10 e

fissaggi per lavabo.

Da ordinare separatamente:

• Terminali a parete TECEflex 16 x 1/2", TECElogo 16 x 1/2" o TECElogo-Push

20 raccordo universale x 1/2"

Modulo WC con installazione placca di azionamento "easy fit" e tubo

corrugato per il collegamento di WC bidet elettronici. Per il fissaggio alle

strutture TECEprofil o per l'installazione in pareti con montanti in legno o

metallo e come modulo fronte-parete o ad angolo; adatto anche per

l'assemblaggio singolo.

Cassetta Uni per azionamento frontale:

• Serbatoio di sicurezza in materiale plastico ad alta resistenza, testato in

conformita a EN 14055

• Cassetta completamente preassemblata e sigillata

• Collegamento cassetta con filetto 1/2" FE sul lato, compatibile con

adattatori rapidi

• Volume serbatoio 10 litri; volume di scarico standard preimpostato 6 litri, il

volume di scarico puo essere reimpostato in qualsiasi momento a 4,5/7,5/9

litri; volume di scarico parziale 3 litri per sistema a doppio scarico; il volume

residuo puo essere utilizzato immediatamente per un risciacquo di pulizia.

• Isolata contro la condensa

• Per placche di azionamento TECE e rubinetteria di azionamento WC

• Puo essere utilizzata come cassetta a scarico singolo o doppio

• Sistema "easy fit" per il montaggio delle placche di azionamento

• Tunnel di installazione con apertura a zip, puo essere accorciato senza

attrezzi

• Valvola idraulica di riempimento a bassa rumorosita, rubinetteria gruppo 1

a norma DIN 4109

Telaio modulo:

• Autoportante, verniciato a polvere

• Due perni filettati con dado M 12 per il fissaggio del sanitario

• Curva di scarico WC DN 90 con adattatore giunto DN 90/100, in PP

• Adattatore giunto idoneo anche per installazione orizzontale

• Set di collegamento WC DN 90

• Scatola di collegamento WC con guscio di protezione e condotto per

allacciamento universale dei WC bidet (controllare la posizione di

collegamento), con scatola di giunzione e copertura per trasformatore.

E possibile aggiungere un fissaggio per sanitari ceramici con altezza della

seduta di 48 cm, in conformita con DIN 18040-1 (DIN 18040-1: Costruzione

di edifici accessibili – Principi di progettazione – Parte 1: Edifici accessibili al

pubblico).

Da ordinare separatamente:

• Placca di azionamento WC (vedi sezione placche)

• Raccordo per strutture di pareti, angolari o pareti solide in legno

• Sportellino per l'inserimento di tavolette igienizzanti (opzionale)

• TECEone set aggiuntivo per pareti leggere (opzionale)

Nota:

Quando si utilizzano sanitari WC con una ridotta superficie di contatto

(= distanza dal centro del perno di fissaggio al bordo inferiore della superficie

di appoggio inferiore a 18 cm) - ad esempio, V & B Memento, Subway 2.0 - e

necessario installare nella parte inferiore della struttura il set di montanti in

acciaio 9041029.

TECEprofil - Tappo terminale con rivestimento in gomma per tubo profilato

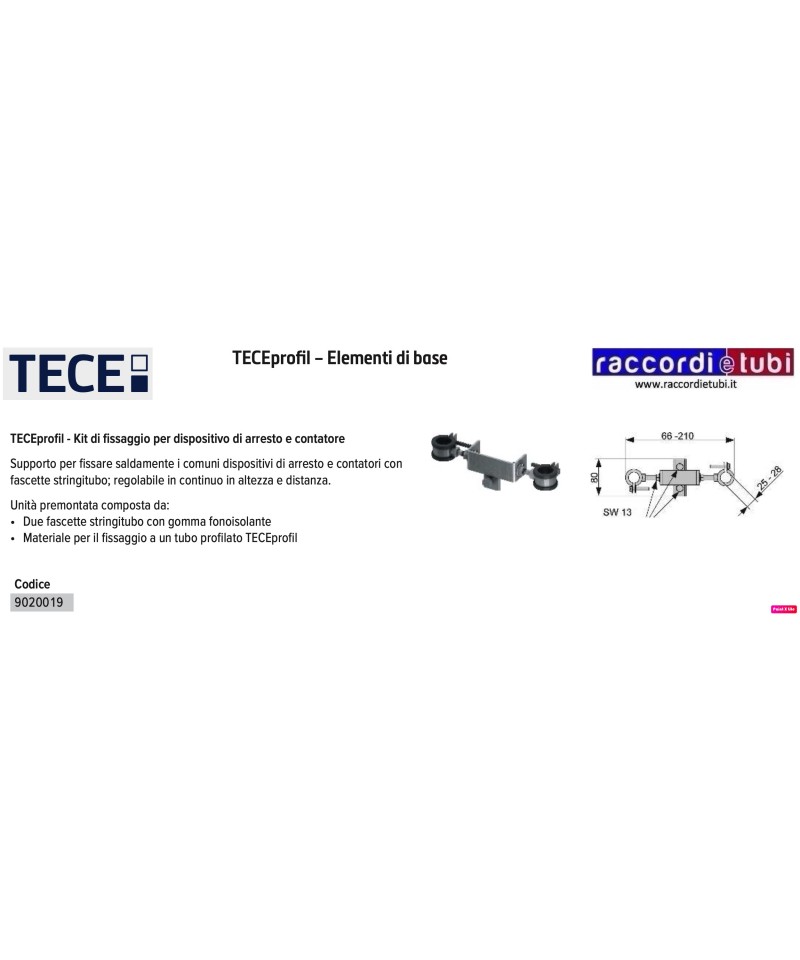

TECEprofil - Kit di fissaggio per dispositivo di arresto e contatore

Supporto per fissare saldamente i comuni dispositivi di arresto e contatori con

fascette stringitubo; regolabile in continuo in altezza e distanza.

Unita premontata composta da:

• Due fascette stringitubo con gomma fonoisolante

• Materiale per il fissaggio a un tubo profilato TECEprofil

TECEprofil - Traversa per rubinetteria per rubinetteria sotto intonaco e

sopra intonaco per l'installazione successiva in moduli lavabo

Traversa in acciaio zincato per il montaggio in cantiere di rubinetteria sotto

intonaco o sopra intonaco, incluso materiale di fissaggio per il montaggio

successivo in moduli per lavabo TECEprofil o per l'installazione in pareti con

strutture metalliche e in legno. Adatto ad es. per Hansa Varox, Hansgrohe

iBox e Kludi Flex-Box.

Da ordinare separatamente:

• Terminali a parete TECEflex 16 x 1/2", TECElogo 16 x 1/2" o TECElogo-Push

20 raccordo universale x 1/2"

TECEprofil - Modulo lavabo, altezza di montaggio 1120 mm

Per il fissaggio a tubi profilati TECEprofil o per l'installazione in pareti con

strutture metalliche o in legno, come modulo fronte parete o ad angolo.

Unita completamente premontata, composta da:

• Telaio di montaggio autoportante con superficie verniciata a polvere

• Due perni di supporto M 10, distanza regolabile in altezza e lateralmente

• Traversa per rubinetteria con isolamento acustico per il fissaggio di

terminali a parete

• Curva di scarico DN 40/50, con guaina in gomma NW 30/50 (che funziona

anche da guarnizione) incluso tappo di protezione parete

Ordinare separatamente:

• Terminali a parete TECEflex 16 x 1/2", TECElogo 16 x 1/2" o TECElogo-Push

20 raccordo universale x 1/2"

• Fissaggio per il montaggio singolo a parete fronte muro, angolare o in

struttura in legno

• Traversa per rubinetteria sotto intonaco e sopra intonaco 9020041

TECEprofil - Piede di regolazione

Piede di regolazione per telaio di supporto TECEprofil. Consente il fissaggio di

pareti TECEprofil preassemblate a soffitto o sul pavimento

TECEprofil - Terminali di allaccio per rubinetteria

Per l’inserimento di un raccordo di rubinetteria singolo al telaio di supporto

TECEprofil."SENZA TERMINALE"

TECEprofil - Piedino a innesto

Piedino di regolazione e tappo terminale per l'innesto in un tubo profilato

TECEprofil.

Il piedino di regolazione e adatto per il supporto del carico, per es. per il

sostegno di vasche in acciaio. Non sono necessari ulteriori piedini per

sostegno delle vasche in acciaio.

Composta da:

• Piedino per la regolazione in altezza di tubi profilati TECEprofil

• Tappo terminale con rivestimento in gomma

TECEprofil - Piede di regolazione

Piede di regolazione per telaio di supporto TECEprofil. Consente il fissaggio di

pareti TECEprofil preassemblate a soffitto o sul pavimento

TECEprofil - Raccordo per tubolari

Per il collegamento stabile di due tubi profilati TECEprofil in posizione assiale

TECEprofil - Modulo WC con cassetta Octa II, da 8 cm, altezza di

installazione 1120 mm

Modulo WC con sistema "easy fit" per il montaggio delle placche. Per il

fissaggio ai tubolari TECEprofil o per l'installazione in strutture con montanti in

legno o metallo oppure fronte parete o ad angolo; adatto inoltre per

l'assemblaggio come blocco singolo.

Cassetta Octa II da 8 cm, per azionamento frontale:

• Serbatoio di sicurezza in materiale plastico ad alta resistenza, testato in

conformita a EN 14055

• Cassetta completamente preassemblata e sigillata

• Collegamento cassetta con filetto 1/2" FE superiore, compatibile con

adattatori rapidi

• Volume serbatoio 7 litri; volume di scarico standard preimpostato a 6 litri, il

volume di scarico puo essere reimpostato in qualsiasi momento a 4,5 litri;

volume di scarico parziale 3 litri per sistema a doppio scarico Possibilita di

impostare opzionalmente un volume di scarico di 4/2 litri

• Isolato contro la condensa

• Per placche di azionamento TECE e rubinetteria di azionamento WC

• Puo essere utilizzata come cassetta a scarico singolo o doppio

• Sistema "easy fit" per il montaggio delle placca di azionamento

• Tunnel di installazione con apertura a zip, puo essere accorciato senza

attrezzi

• Valvola idraulica di riempimento a bassa rumorosita, rubinetteria gruppo 1

a norma DIN 4109

Telaio modulo:

• Autoportante, verniciato a polvere

• Due perni di fissaggio M 12 con dado

• Curva di scarico WC DN 90/90 PE-HD, con tappo di protezione

• Set di collegamento WC DN 90

• Adatto per massetti fino a 30 cm

• Interasse di fissaggio sanitario 180 mm o 230 mm

• Con fissaggio a parete

TECEprofil - Giunto sferico universale

Per il fissaggio universale di componenti nella struttura portante TECEprofil.

Grazie al giunto a sfera e possibile impostare pressoche tutti gli angoli e le

posizioni.
