Riferimento: 735004

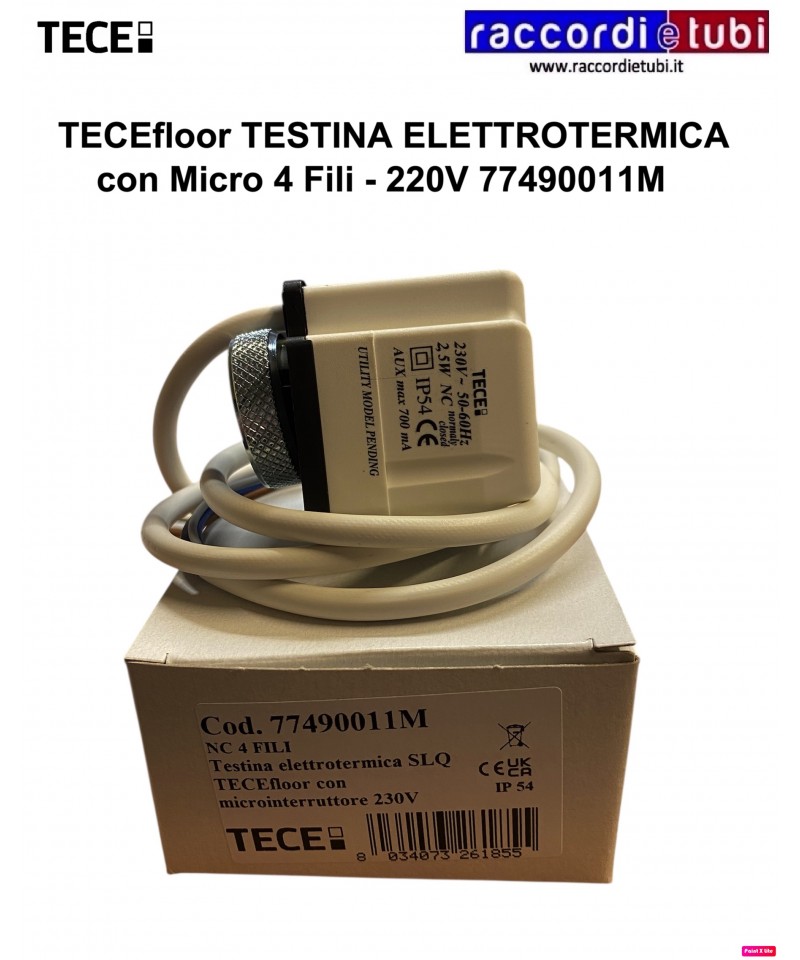

TESTINA ELETTROTERMICA TECE 77490011M CON MICRO INTERURRORE 4 FILI 230V
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
TESTINA ELETTROTERMICA TECE 77490011M CON MICRO INTERURRORE 4 FILI 230V
Valvola di zona a due vie in bronzo, normalmente chiusa (NC). Azionamento ON/OFF con un attuatore elettrotermico (Serie 580T) fissabile al corpo con attacco a baionetta.
Valvola a farfalla tipo Wafer per acqua, corpo in ghisa sferoidale (GGG40), disco ghisa sferoidale nichelata (GGG40), guarnizione EPDM, stelo in acciaio inox AISI 416, leva in alluminio. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Non sono neccessarie guarnizioni per il montaggio tra le flange. Possibilità di bloccare la valvola con un lucchetto. Se l’impianto contiene glicole, evitare concentrazioni superiori al 40% e temperature superiori a 50°C. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 120°C.
HONEYWELL VALVOLA A TRE VIE FF Ø 3/4 220V V4044F1000 CON MICRO
l set consente di utilizzare i servomotori M21D e M51D, accoppiandoli con l’interfaccia standard F04 e con l’astina di manovra.
Codice: SET-523-SM
Servomotore M21D
Servomotore a 3 punti per valvola miscelatrice. Bidirezionale, reversibile
con interruttore limitato ad un angolo di manovra di 90°, 2 min.,
coppia 5 Nm. Alimentazione 230V. IP42.
Codice: M21D
| Termostati ambiente meccanici, On-Off, da montare a parete. Per carichi a 230V/50Hz. Per riscaldamento e o raffreddamento. |
| Approvazioni | CE |
| Classe di Protezione | IP30 |
| Tipo di contatto/Portata | SPDT 230 Vca, terminale per riscaldamento 10 A resistivi, 3 A induttivi; terminale per raffreddamento 6 A resistivi, 2 A induttivi |
| Sezione max. dei cavi | 4 mm2 |
| Campo di regolazione di temperatura | 10 ... 30 oC |
| Differenziale fisso | 1 oC |
| Elemento sensibile | Ad espansione di gas |
| Posizione elemento sensibile | incorporato |
| Applicazione Risc./Raffr. | Risc. o Raff. |
| Lingua delle istruzioni | Multilingua |
| Messa a terra | doppio isolamento |
| Dimensioni esterne (AxLxP) | 83 mm | 83 mm | 40 mm |
Teste termostatiche con sensore remoto sono installate in sistemi di riscaldamento per controllare, gestendo la temperatura, la portata di acqua nel circuito di alimentazione dell'impianto.
T100R / T100RS Teste termostatiche con sensore remoto
| Attacchi valvola | M30 x 1,5 |
|---|---|
| Elemento sensibile | Riempimento liquido |
| Lunghezza del tubo capillare | 2 m |
| Dimensione di chiusura | 11,5 mm |
| Limitazione del Setpoint | No |
| Blocco del setpoint | No |
| Colore | bianco |
Per ACQUA CALDA SANITARIA, con programma integrato di disinfezione dal batterio della LEGIONELLA
Valvola miscelatrice termoregolatrice controllata a microprocessore
Con sensore di temperatura a semiconduttore
Grado di protezione IP65
Corpo valvola 3 vie FFF in ottone, passaggio totale
Telegestione tramite Modbus-RTU
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
Valvola a farfalla tipo Wafer per acqua, corpo in ghisa sferoidale (GGG40), disco ghisa sferoidale nichelata (GGG40), guarnizione EPDM, stelo in acciaio inox AISI 416, leva in alluminio. Verniciatura epossidica interna ed esterna (250 µm). Adattabile a flange PN 10/16. Non sono neccessarie guarnizioni per il montaggio tra le flange. Possibilità di bloccare la valvola con un lucchetto. Se l’impianto contiene glicole, evitare concentrazioni superiori al 40% e temperature superiori a 50°C. Pressione di lavoro PN16, temperatura di lavoro da -10°C a 120°C.
KIT DI SOSTITUZIONE
COMPATIBILI CON VALVOLA DI ZONA CLICK-CLOCK
VALVOLA A SFERA A 6 VIE MOTORIZZABILE PER LA COMMUTAZIONE DEI CIRCUITI DEGLI IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO
Valvola a sfera a 6 vie in ottone stampato, per la gestione della climatizzazione in impianti di riscaldamento e raffrescamento, in particolare per sistemi dotati di fan-coil. Consente la commutazione tra due distinte fonti di energia per la singola utenza o zona, cioè il passaggio da riscaldamento a raffrescamento e viceversa, evitando di mettere in comunicazione i due circuiti caldo e freddo, che lavorano a pressioni differenti.
Motorizzabile. Un solo servomotore comanda la commutazione di entrambi i circuiti, mentre con valvole tradizionali sarebbe necessario utilizzare più attuatori e sincronizzarli. Le speciali guarnizioni sfera in PTFE, alloggiate con OR in EPDM, permettono l’azionamento tramite servomotori con una coppia inferiore a 5 Nm.
L’ utilizzo di una valvola a 6 vie riduce l’ingombro fisico del sistema rispetto a una configurazione tradizionale che richiederebbe più valvole distinte. Ciò è particolarmente utile in impianti con spazi limitati, dove l’ottimizzazione dello spazio è essenziale. L’installazione risulta inoltre semplificata.
Meno connessioni e meno componenti da installare garantiscono una maggiore affidabilità del sistema nel lungo termine e la riduzione delle necessità di manutenzione.
Il ridotto interasse tra gli ingressi e le uscite agevola la connessione diretta alle utenze tipo fan-coil.
E’ possibile il fissaggio del corpo valvola ad un elemento di supporto, grazie all’apposita flangia forata.
Versione 230v con Cavo a 4 conduttori con microinterruttore di fine corsa
Per consentire un controllo ottimale della temperatura ambiente, combinando il risparmio energetico con un elevato comfort, è opportuno l’impiego di teste elettrotermiche sui collettori di distribuzione, sulle valvole termostatizzabili da radiatore o sulle valvole dei ventilconvettori. Le teste elettrotermiche normalmente chiuse R473 e R473M sono caratterizzate da un’assoluta silenziosità di funzionamento, un’elevata durata grazie all’assenza di meccanismi soggetti a usura e una chiusura sufficientemente lenta per impedire l’insorgere di fenomeni di colpo d’ariete. Il meccanismo di azionamento è costituito da bulbi a cera controllati mediante PTC elettrici a basso consumo.
Dati tecnici • Prodotto conforme ai requisiti delle Direttive EMC e B.T. • Stato in assenza di tensione: normalmente chiuso (N.C.) • Attacco ad aggancio rapido per valvole e/o collettori standard Giacomini • Indicatore meccanico di posizione • Movimento lineare • Corsa utile attuatore: 2,4 mm • Gradi di polluzione: II • Tensione di impulso nominale: 4 kV • Grado di protezione: IP40 • Protezione contro i contatti diretti mediante doppio isolamento (Classe II) • Cavo di alimentazione: tipo H03 VV-F; lunghezza utile 1 m • Tempo richiesto per completa apertura/chiusura a 25 °C ambiente: ~3 minuti • Campo di temperatura ambiente di impiego: -5÷50 °C • Campo di temperatura ambiente di stoccaggio: -20÷65 °C • Temperatura massima per superficie di montaggio dell’apparecchio: 90 °C • Materiale involucro PBT autoestinguente V0-UL94 • Microinterruttore normalmente aperto con valvola chiusa (solo per versioni con microinterruttore di fine corsa R473M)
PER ULTERIORI INFO VEDI PDF ALLEGATO
Servomotore proporzionale M51-05D
Valvola di zona a 2 vie 1" gas,maschio maschio 230 V, con micro ausiliario
Produttore: MUT MECCANICA TOV
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
Servomotore M21D
Servomotore a 3 punti per valvola miscelatrice. Bidirezionale, reversibile
con interruttore limitato ad un angolo di manovra di 90°, 2 min.,
coppia 5 Nm. Alimentazione 230V. IP42.
Codice: M21D
Per INFO vedi PDF Allegato
