Riferimento: 111116

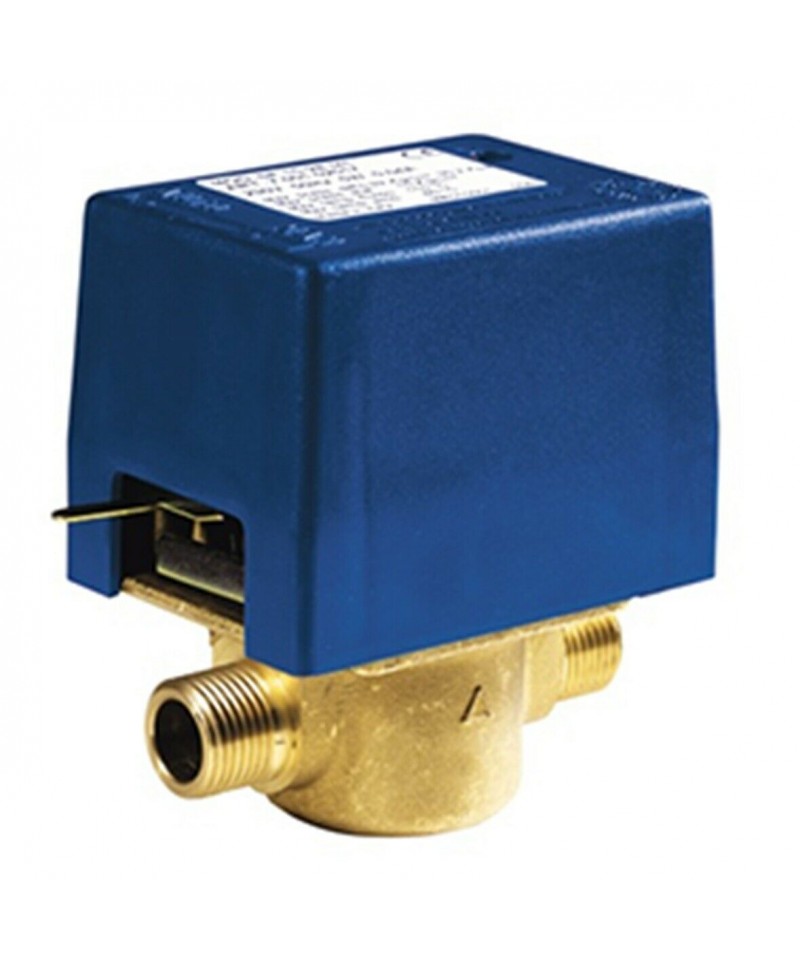

Valvola di zona a 2 vie 1" gas,maschio maschio 230 V, con micro ausiliario
Produttore: MUT MECCANICA TOV
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
Valvola di zona a 2 vie 1" gas,maschio maschio 230 V, con micro ausiliario
Produttore: MUT MECCANICA TOV
Attuatore elettrotermico compatto ad azione on/off compatibile con valvole da radiatore termostatizzabili, valvole per fan-coil e collettori. Calotta in materiale polimerico autoestinguente. Ghiera filettata in ottone nichelato M30x1.5. Normalmente chiusa (NC). Corsa: 3,5 mm. Spinta otturatore: 100N (Versione NC) - 80N (Versione NA). Temperatura ambiente: 0÷50°C. Versione a 4 fili (NA4 – NC4) completo di microinterruttore ausiliario. Portata contatto ausiliario: 700mA. Conforme Direttive: LVD 2014/35/UE, EMC 2014/30/UE. Approvato TÜV.
Servomotore proporzionale M51-05D
Valvola di zona a 2 vie 3/4 gas,maschio maschio 230 V, con micro ausiliario
Produttore: MUT MECCANICA TOVO

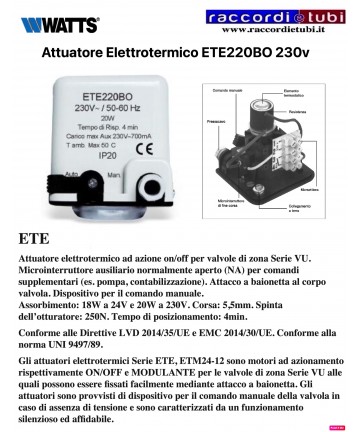

Attuatore elettrotermico ad azione on/off per valvole di zona Serie VU. Microinterruttore ausiliario normalmente aperto (NA) per comandi supplementari (es. pompa, contabilizzazione). Attacco a baionetta al corpo valvola. Dispositivo per il comando manuale.
CARATTERISTICHE PRINCIPALI
Le valvole SF a due vie sono valvole motorizzate usate in applicazioni di impianto per controllare il flusso di acqua calda e fredda.
Sono collegate come valvole intercettatrici in impianti di riscaldamento
o raffreddamento. L' otturatore a sfera può assumere due posizioni
di funzionamento: o tutto chiuso o tutta aperto; la valvola standard è normalmente chiusa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORE INFO VEDI PDF ALLEGATO
IMPIEGO
Miscelazione di acqua calda sanitaria in impianti con ricircolo dove sia necessario una disinfezione termica programmata secondo quanto indicato dalle linee guida nazionali per la prevenzione ed il controllo della legionellosi.FUNZIONI
miscelazione di acqua calda sanitaria
ciclo termico di disinfezione programmabile memorizzazione dei cicli effettuati
software Legiotool Comparato
per la comunicazione tra PC e valvola miscelatrice
con download dei dati
gestione remota con protocollo Modbus-RTU
regolazione della temperatura
di ritorno ricircolo con modulazione
PWM della pompa programmazione oraria pompa ricircolo
Per ulteriori info vedi il PDF allegato
TESTINA ELETTROTERMICA TECE 77490011M CON MICRO INTERURRORE 4 FILI 230V
Gruppo otturatore per valvole di zona due vie Watts Serie 571T art.581TX
Per valvole prodotte dal 2000 in poi
CARATTERISTICHE PRINCIPALI Le valvole VMR sono valvole motorizzate usate in applicazioni domestiche e piccoli impianti per controllare il flusso di acqua calda e fredda. Le due vie sono pro- gettate per il controllo di zona On-Off di impianti domestici.
La valvola grazie al suo otturatore cilindrico permette una intercet- tazione del flusso che è indipendente alla pressione differenziale fra le vie. Tale otturatore può assumere due posizioni di funziona- mento a seconda di come è alimentato il motorino elettrico che lo muove. La testa della valvola è rimovibile senza interessare l’im- pianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. Senza la testa la valvola è normalmente chiusa (Fig. 1). Su richiesta può essere montato un micro interruttore ausiliario che è azionato durante la commuta- zione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORI INFO VEDI PDF ALLEGATO
ELETTROVALVOLA MUT 3 VIE 1" FF MICRO INTERUTTORE ENTRATA AB LATERALE
Sono azionate da un motorino elettrico e possono assumere due posizioni di funzionamento a seconda che quest’ultimo sia alimentato (fig.2) o no (fig.1). Su richiesta può essere montato un interruttore ausiliario che viene azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale (fig.3). Inoltre la versione PLUS ha un by-pass regolabile e una presa di pressione manometrica per equilibrare il circuito idraulico a valvola chiusa.
Gruppo otturatore per valvole di zona tre e quattro vie Watts Serie 560T*561T art.582TX
Per valvole prodotte dal 2000 in poi
Teste termostatiche con sensore remoto sono installate in sistemi di riscaldamento per controllare, gestendo la temperatura, la portata di acqua nel circuito di alimentazione dell'impianto.
T100R / T100RS Teste termostatiche con sensore remoto
| Attacchi valvola | M30 x 1,5 |
|---|---|
| Elemento sensibile | Riempimento liquido |
| Lunghezza del tubo capillare | 2 m |
| Dimensione di chiusura | 11,5 mm |
| Limitazione del Setpoint | No |
| Blocco del setpoint | No |
| Colore | bianco |
VALVOLA A SFERA A 6 VIE MOTORIZZABILE PER LA COMMUTAZIONE DEI CIRCUITI DEGLI IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO
Valvola a sfera a 6 vie in ottone stampato, per la gestione della climatizzazione in impianti di riscaldamento e raffrescamento, in particolare per sistemi dotati di fan-coil. Consente la commutazione tra due distinte fonti di energia per la singola utenza o zona, cioè il passaggio da riscaldamento a raffrescamento e viceversa, evitando di mettere in comunicazione i due circuiti caldo e freddo, che lavorano a pressioni differenti.
Motorizzabile. Un solo servomotore comanda la commutazione di entrambi i circuiti, mentre con valvole tradizionali sarebbe necessario utilizzare più attuatori e sincronizzarli. Le speciali guarnizioni sfera in PTFE, alloggiate con OR in EPDM, permettono l’azionamento tramite servomotori con una coppia inferiore a 5 Nm.
L’ utilizzo di una valvola a 6 vie riduce l’ingombro fisico del sistema rispetto a una configurazione tradizionale che richiederebbe più valvole distinte. Ciò è particolarmente utile in impianti con spazi limitati, dove l’ottimizzazione dello spazio è essenziale. L’installazione risulta inoltre semplificata.
Meno connessioni e meno componenti da installare garantiscono una maggiore affidabilità del sistema nel lungo termine e la riduzione delle necessità di manutenzione.
Il ridotto interasse tra gli ingressi e le uscite agevola la connessione diretta alle utenze tipo fan-coil.
E’ possibile il fissaggio del corpo valvola ad un elemento di supporto, grazie all’apposita flangia forata.
CARATTERISTICHE PRINCIPALI
Le valvole VMR sono valvole motorizzate usate in applicazioni di
impianto per controllare il flusso di acqua calda e fredda. Possono essere collegate come valvole deviatrici o miscelatrici in impianti centralizzati di riscaldamento o raffreddamento / macchine o pompe di calore HVAC.
La valvola grazie al suo otturatore cilindrico permette una deviazione del flusso che è indipendente dalla pressione differenziale fra le varie vie. Tale otturatore può assumere due, o più posizioni di funzionamento a seconda del modello. La testa del servomotore della valvola è rimovibile senza interessare l’impianto idraulico, garantendo così un alta flessibilità e rapidità per la manutenzione della valvola stessa. La valvola può essere fornita con la testa motore dotata o meno del microinterrutore ausiliario che è azionato durante la commutazione della valvola. Le valvole sono dotate di una leva esterna per il posizionamento manuale dell’otturatore in posizione centrale
PER ULTERIORI INFO VEDI PDF ALLEGATO
